Bộ lọc không khí cho Kingroon KLP1 (启庞KLP1) - module than hoạt tính

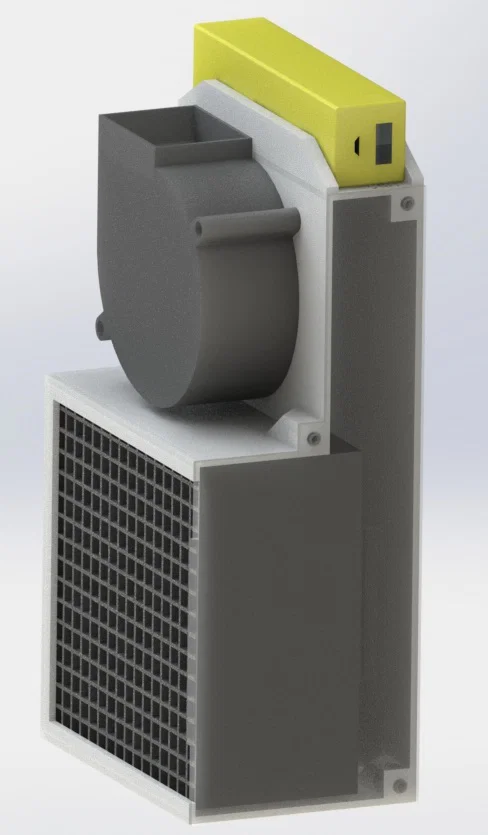

Mẫu này là module lọc không khí than hoạt tính dùng cho máy in Kingroon KLP1 (启庞KLP1), đồng thời cũng dùng được cho nhiều máy in khác và cả nhu cầu dùng trên bàn làm việc thông thường. Vật liệu cần có gồm: than hoạt tính dạng tổ ong 10010050mm (thường mua theo thùng trên Taobao, giá khá rẻ), quạt turbine 7530, đai ốc nhiệt (heat-set insert) M3 3, vít M35 3, vít M340 2, đai ốc M3 2 và một hộp pin/power bank di động.

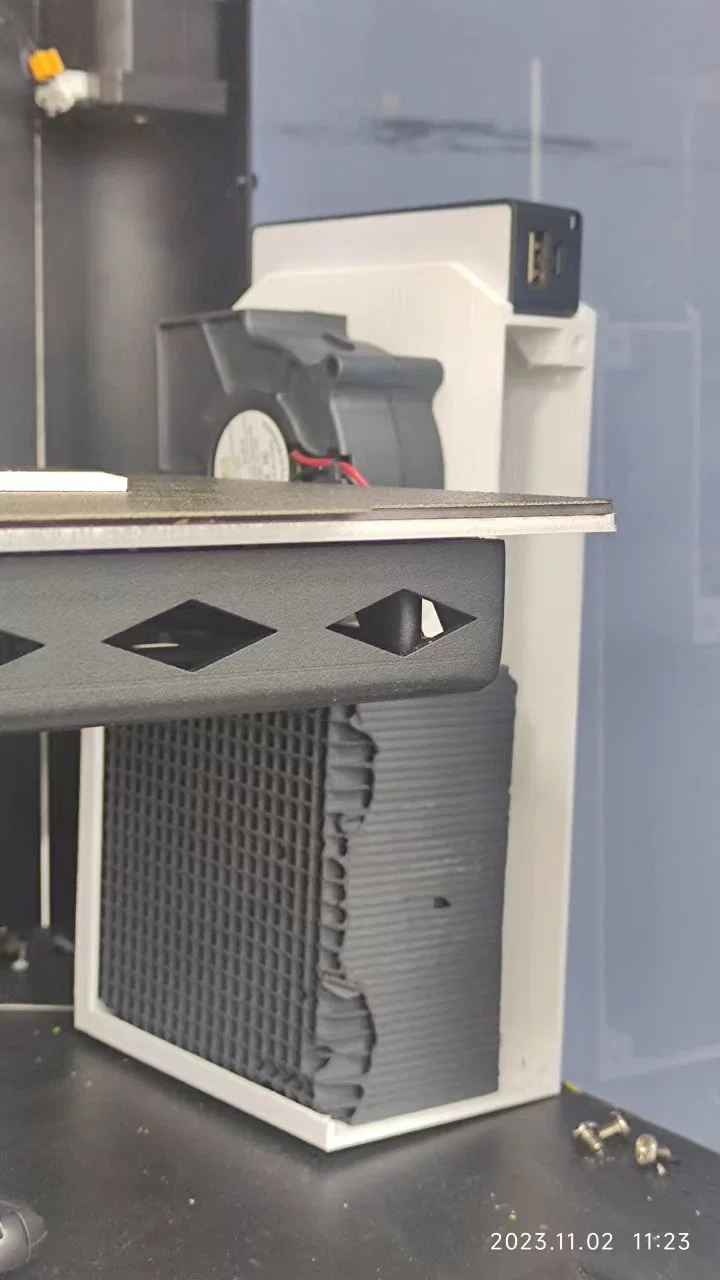

Trong quá trình in có thể phát tán một số hạt gây hại, đặc biệt khi in vật liệu gia cường sợi (fiber-reinforced) hoặc ABS. Nên mình thiết kế bộ lọc này riêng cho máy in của mình. Độ dày của thiết bị là 70mm, mình tin là cũng phù hợp với nhiều máy in khác.

Có vài điểm quan trọng bạn cần biết trước khi in:

1. Khuyến nghị dùng filament màu đen hoặc màu tối, nếu không thì bụi/than hoạt tính có thể làm mọi thứ trông rất dơ
2. Quạt dùng loại 7530, cần dùng 2 cặp vít và đai ốc M3 hoặc M4*40
3. Kích thước than hoạt tính tổ ong: 100L100W50H (mm)

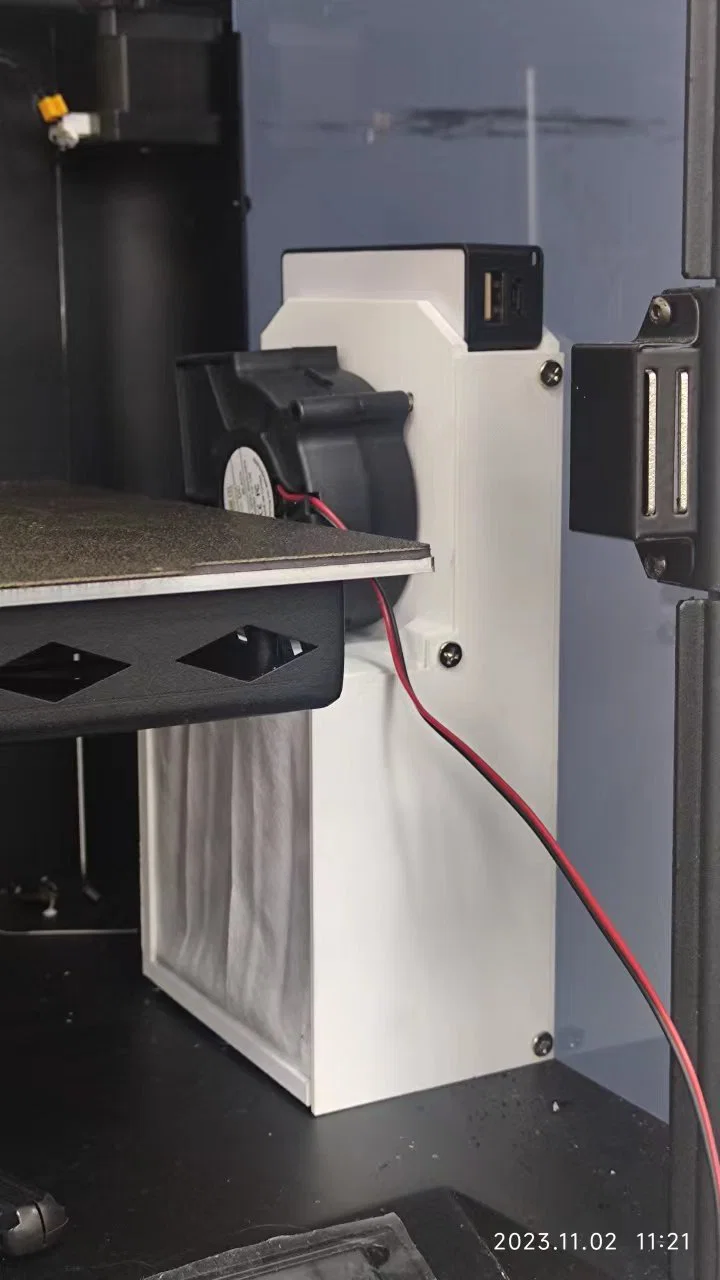

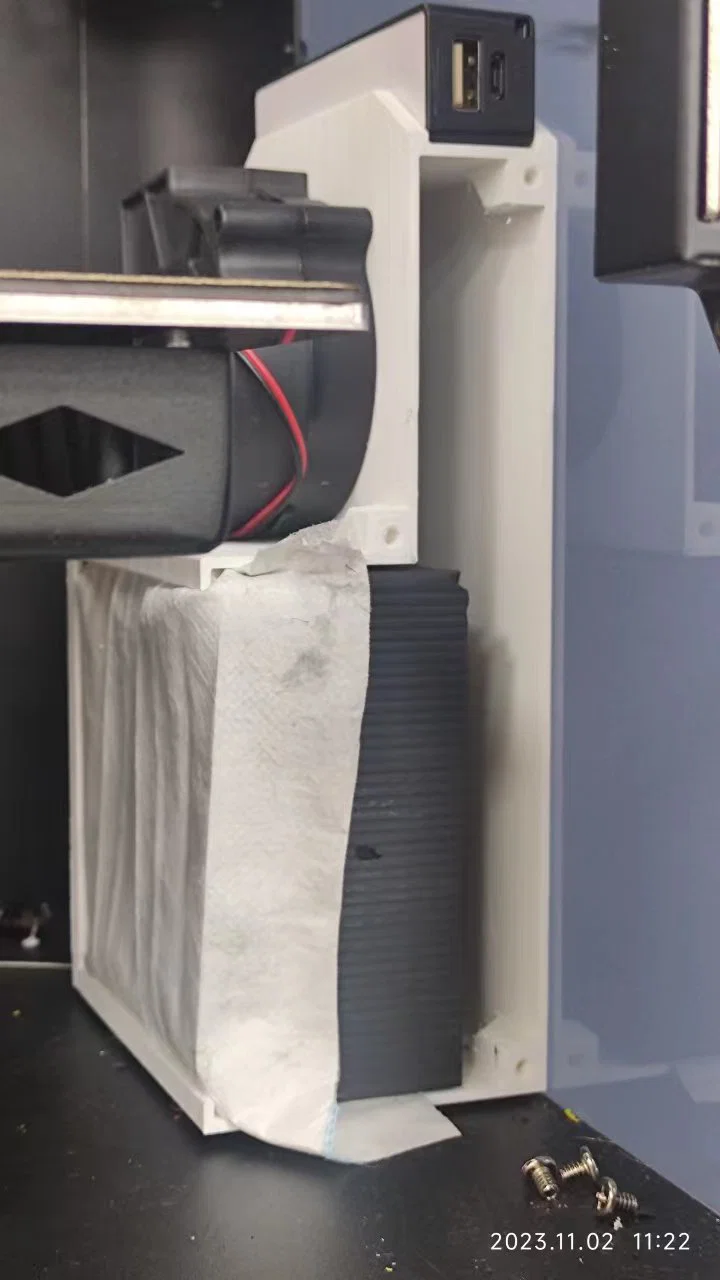

4. Bạn có thể dùng thêm lớp giữa của khẩu trang y tế để tăng khả năng lọc (như trong hình)
5. Nắp có thể làm bằng cắt laser nên mình có upload file DXF. Tuy nhiên khuyến nghị dán thêm một “limit block” để đỡ miếng than

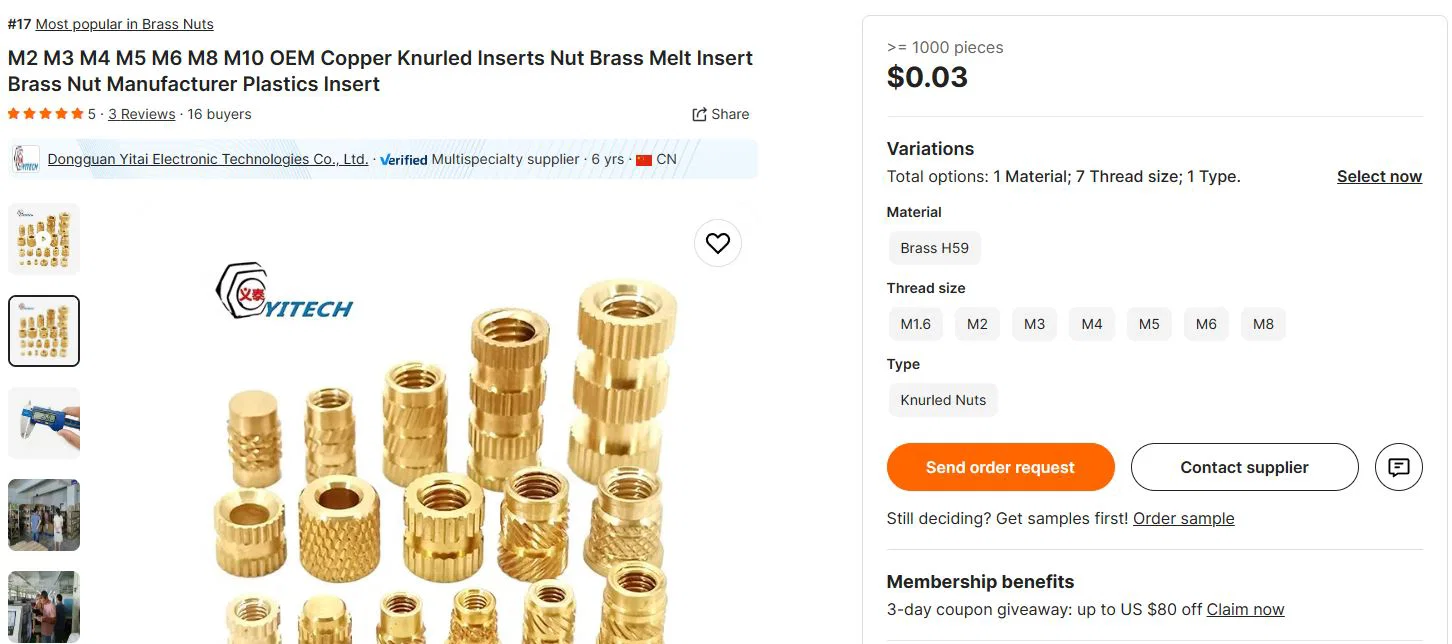

6. Bạn có thể dùng nam châm đường kính 3mm hoặc đai ốc M3 dạng insert nut for plastic (injection molded/insert nut) để giữ nắp với thân. Dĩ nhiên cũng có thể dùng vít tự ren (self-tapping screws) cho tiện

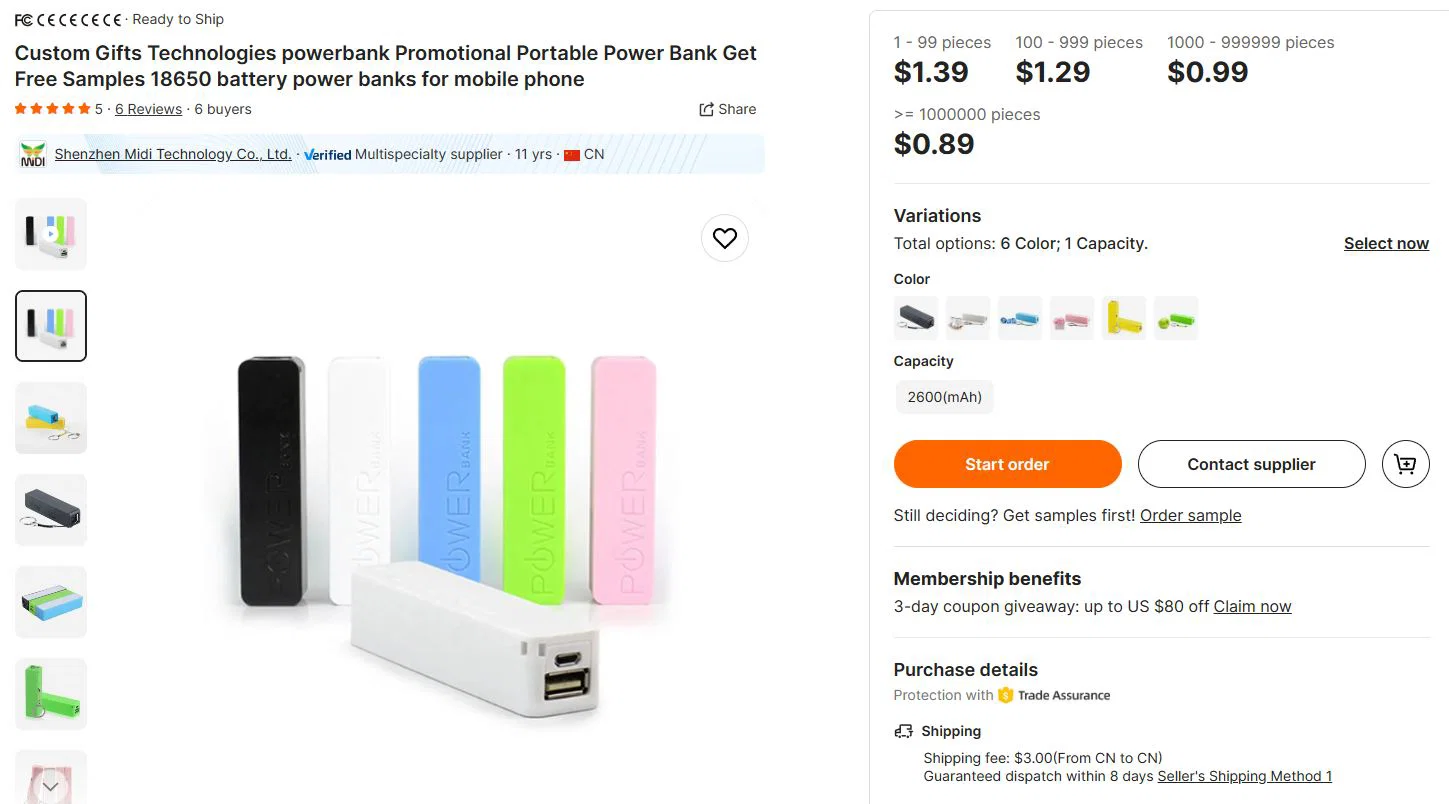

7. Bạn có thể dùng hộp pin 18650 không cần hàn (solderless 18650 battery case) để làm thiết bị dạng portable (như trong hình). Khoảng cách phía trên được thiết kế là 22mm
