SV08 Bed Bolt Template – Mẫu canh vị trí ốc bed

Đây là một cái template bed bolt để xác định vị trí các con ốc bị ẩn dưới nam châm (bed magnet).

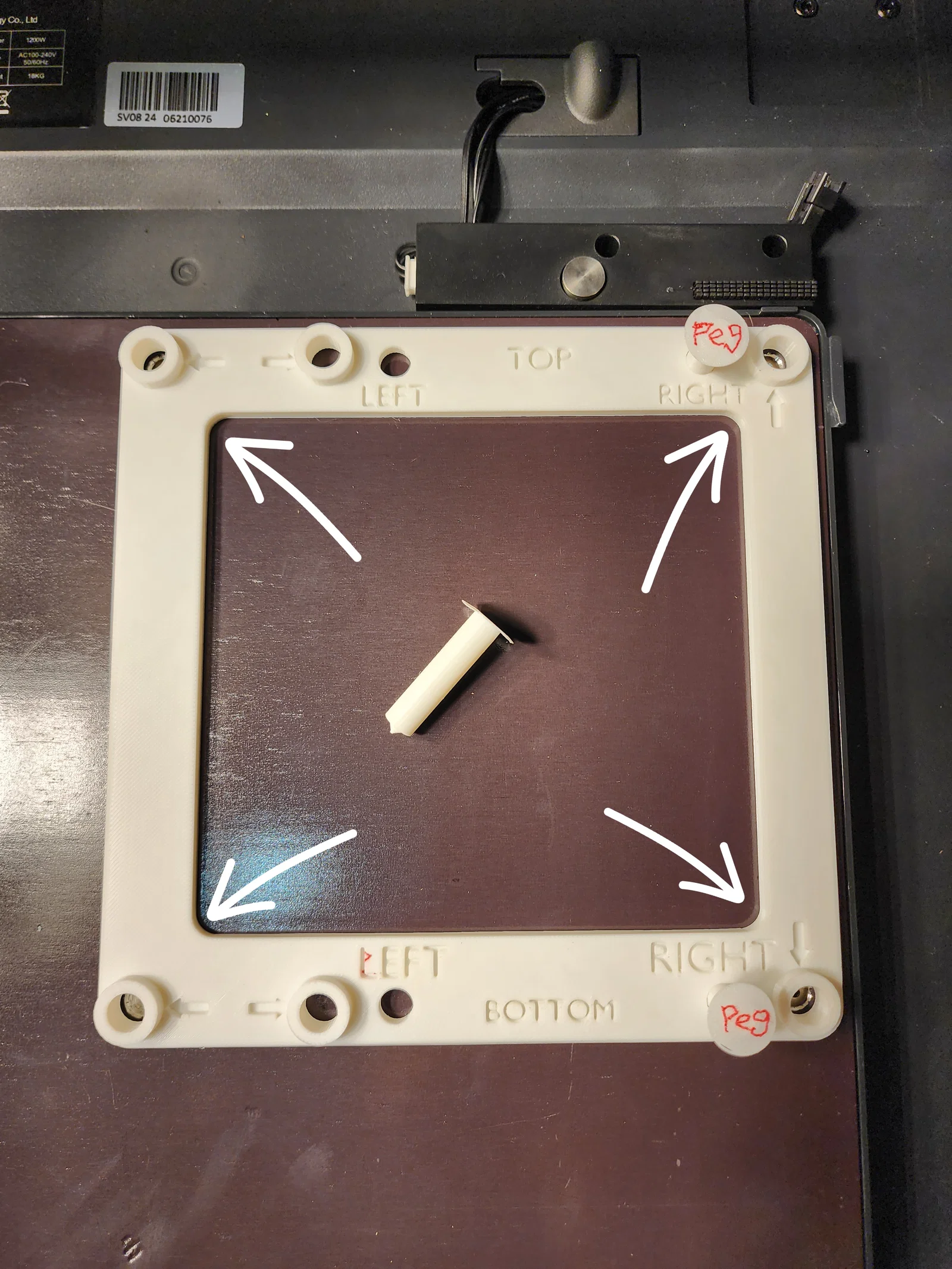

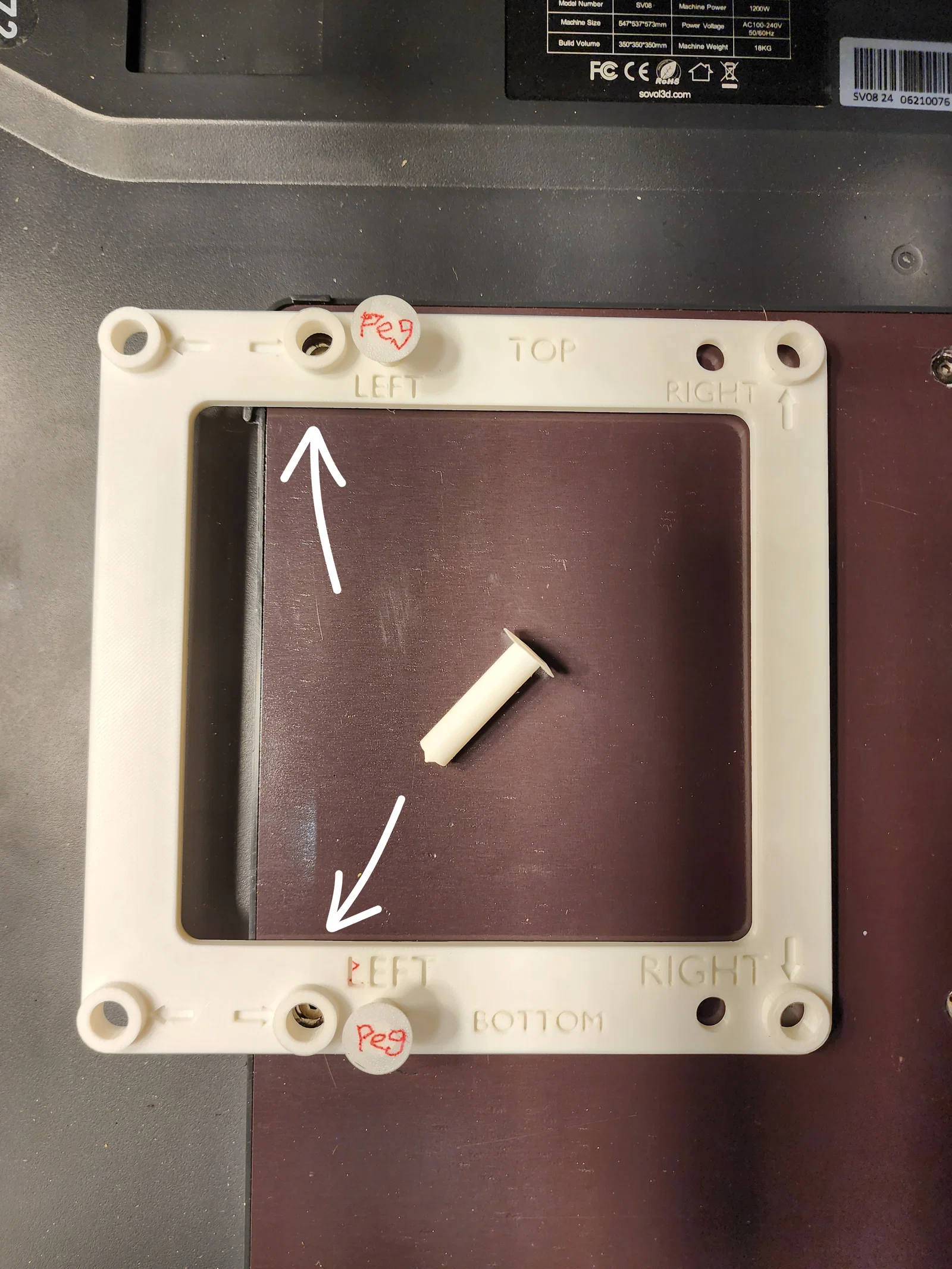

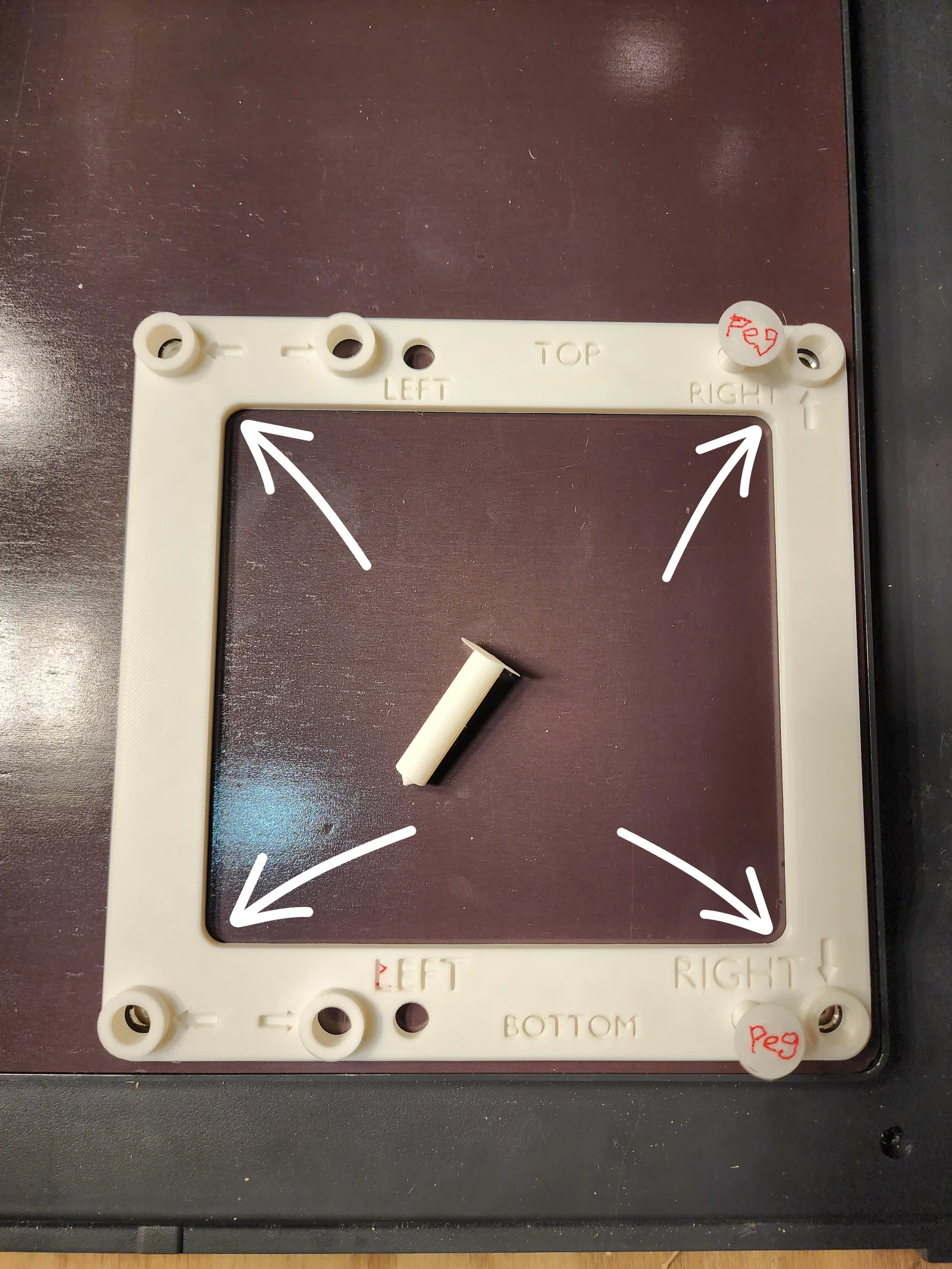

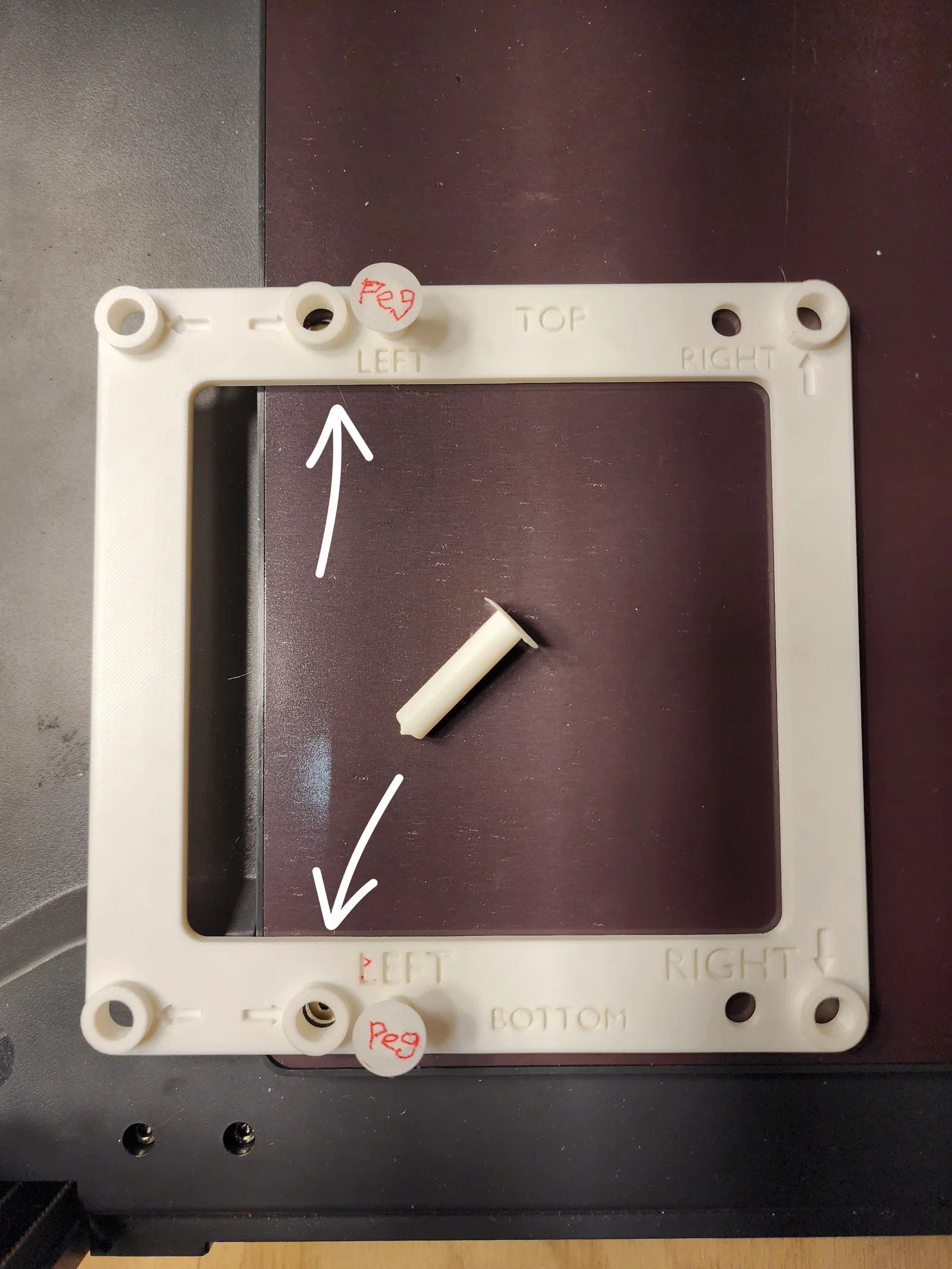

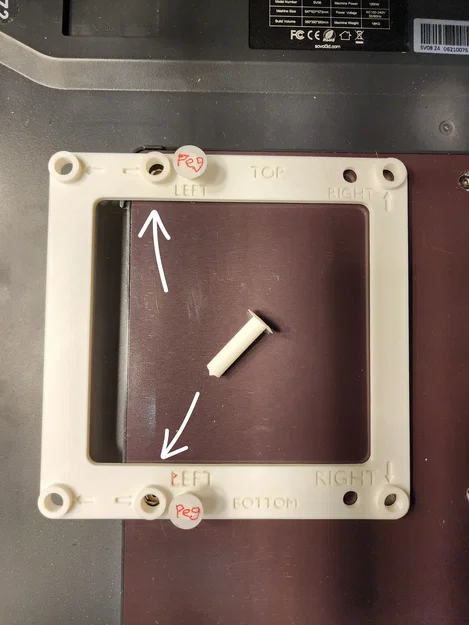

2 lỗ được ghi “left” dùng cho 3 lỗ nhìn thấy ở bên trái. Và 2 lỗ được ghi “right” dùng cho 3 lỗ nhìn thấy ở bên phải.

***KHÔNG CÓ ỐC Ở GIỮA. BẠN KHÔNG CẦN KHOAN LỖ TRUNG TÂM NẾU KHÔNG MUỐN HOẶC KHÔNG CẦN***

CÁC ỐC TRÊN BED KHÔNG ĐỐI XỨNG!

Theo thử nghiệm của mình thì vị trí của chúng bị lệch nhẹ.

Vì vậy vui lòng làm theo hướng dẫn này và xem các hình ảnh được cung cấp ở phía trên.

Sau khi in xong, để nguội hoàn toàn.

Tháo build plate ra và đảm bảo nam châm đã nguội. Nhiệt sẽ làm hỏng/biến dạng template đã in của bạn.

Đừng lật ngược template và cũng đừng xoay template. Chú ý “top” và “bottom” — nó sẽ được in đúng hướng.

Giữ lớp trên (top layer) ở phía trên. Và mặt đã dính vào bed thì để phía dưới. Giống như trong các ảnh minh họa.

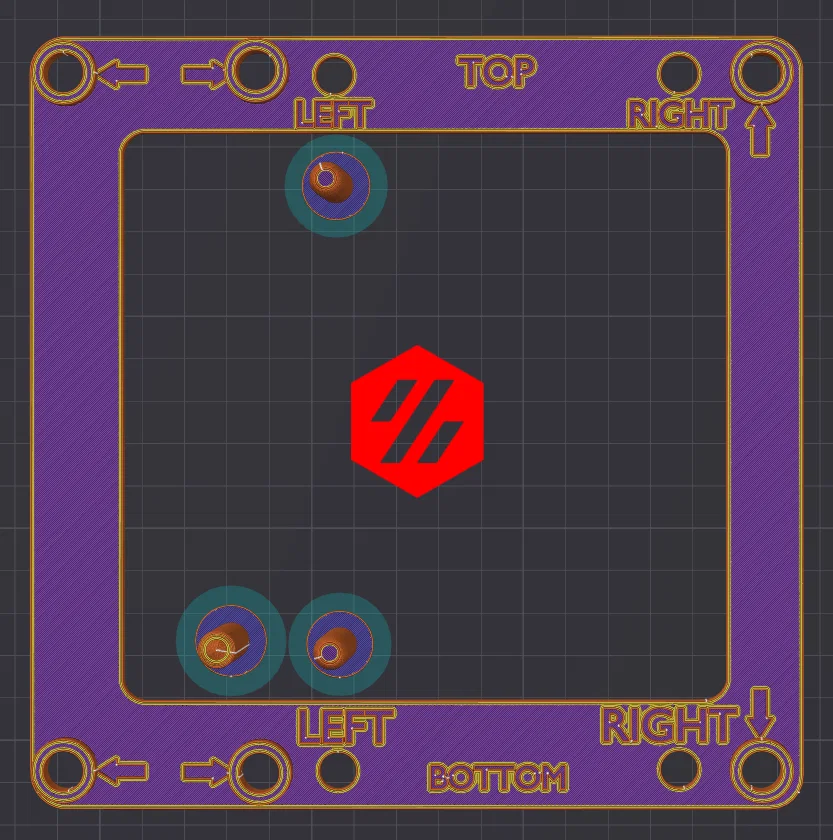

Nó có các chốt (pegs) để canh thẳng dễ dàng và đi kèm một cây punch in 3D để đánh dấu lên nam châm trước khi khoan. Phần template cho các lỗ ốc ẩn có mũi tên chỉ vào vị trí đó, còn các lỗ chốt nhìn thấy sẽ có ghi đúng bên cần đặt trên nam châm: “left” và “right”.

Mình dùng mũi khoan 3/8 inch.

Hoặc 9.5mm. Sau đó dùng dao mổ (scalpel) để làm sạch mép lỗ.

Mình sẽ dùng mấy miếng washer này để shim bed sau đó.

M4 304 Stainless Steel Flat Washers, 50pcs 4x8x0.1mm Ultra Thin https://a.co/d/3Mwi0ip
