Ratchet (biến hình được, in 1 lần, không cần support)

Đây là một trong những mẫu transformer print-in-place mình thiết kế ưng ý nhất!

Mình đã cập nhật rất nhiều từ thiết kế Kombitron: thêm khớp joint mới có cơ chế khóa, bổ sung các bước biến hình, và làm chi tiết robot mode kỹ hơn.

Ratchet in không cần support hay raft, lấy ra khỏi build plate là chơi được liền, gần như không cần dọn dẹp gì.

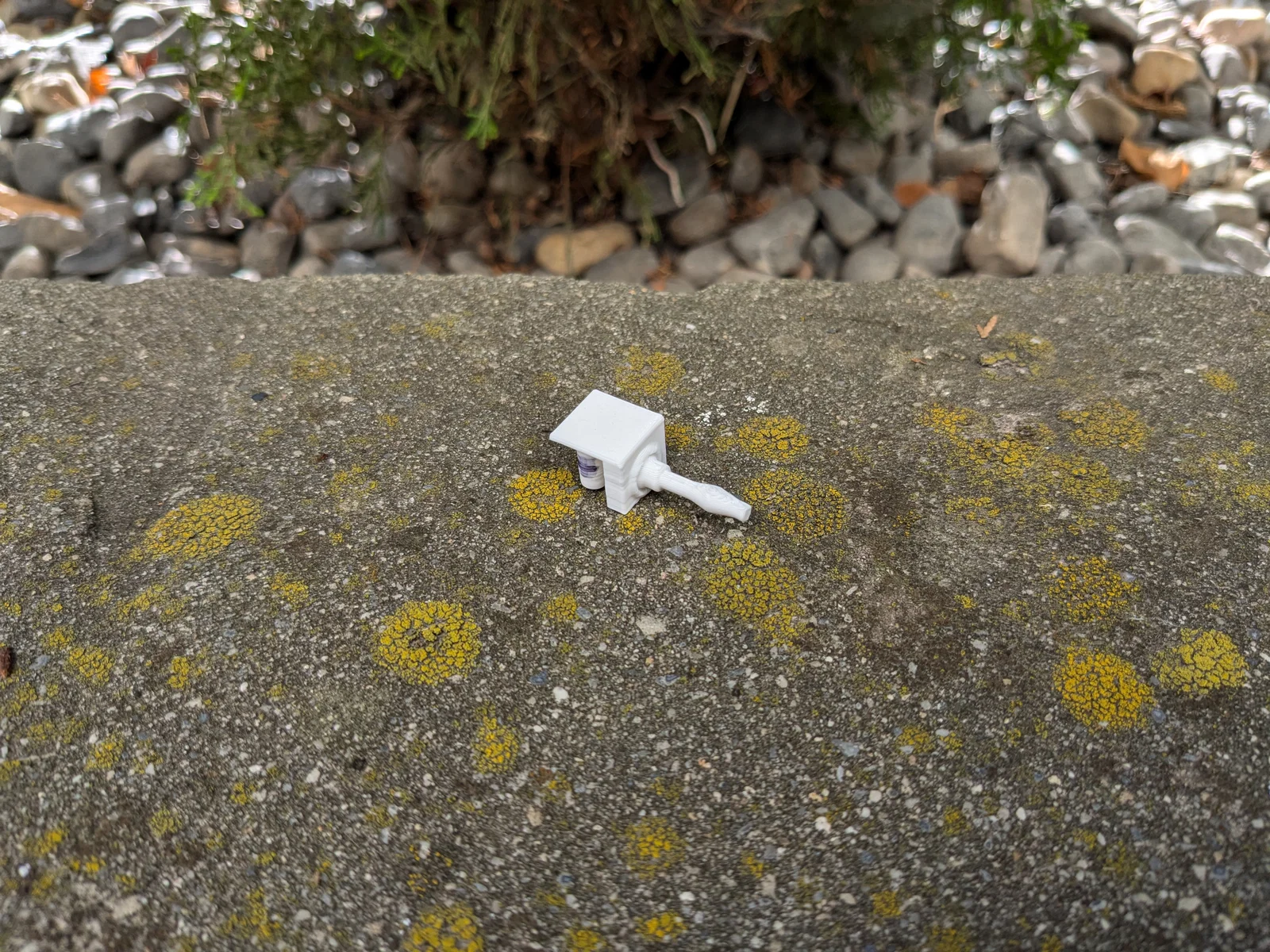

Mình cũng thiết kế thêm một arm blaster cho ổng, có thể cất gọn phía sau ở chế độ ambulance. Tuy nhiên, nếu bạn muốn in thêm blaster thì sẽ phải dùng một ít support ở phần đầu (tip) của blaster.

Print Settings

Printer:

Prusa i3

Rafts:

No

Supports:

No

Resolution:

0.2 mm

Infill:

20%

Filament: PLA

Notes:

Ratchet được in nằm ngửa (in trên lưng). Blaster có thể in theo kiểu để phần tay cầm hướng lên (cách này sẽ dùng ít support hơn) hoặc để tay cầm nằm trên build plate. Mình đã thử nhiều hướng khác nhau và đây là các hướng tốt nhất.

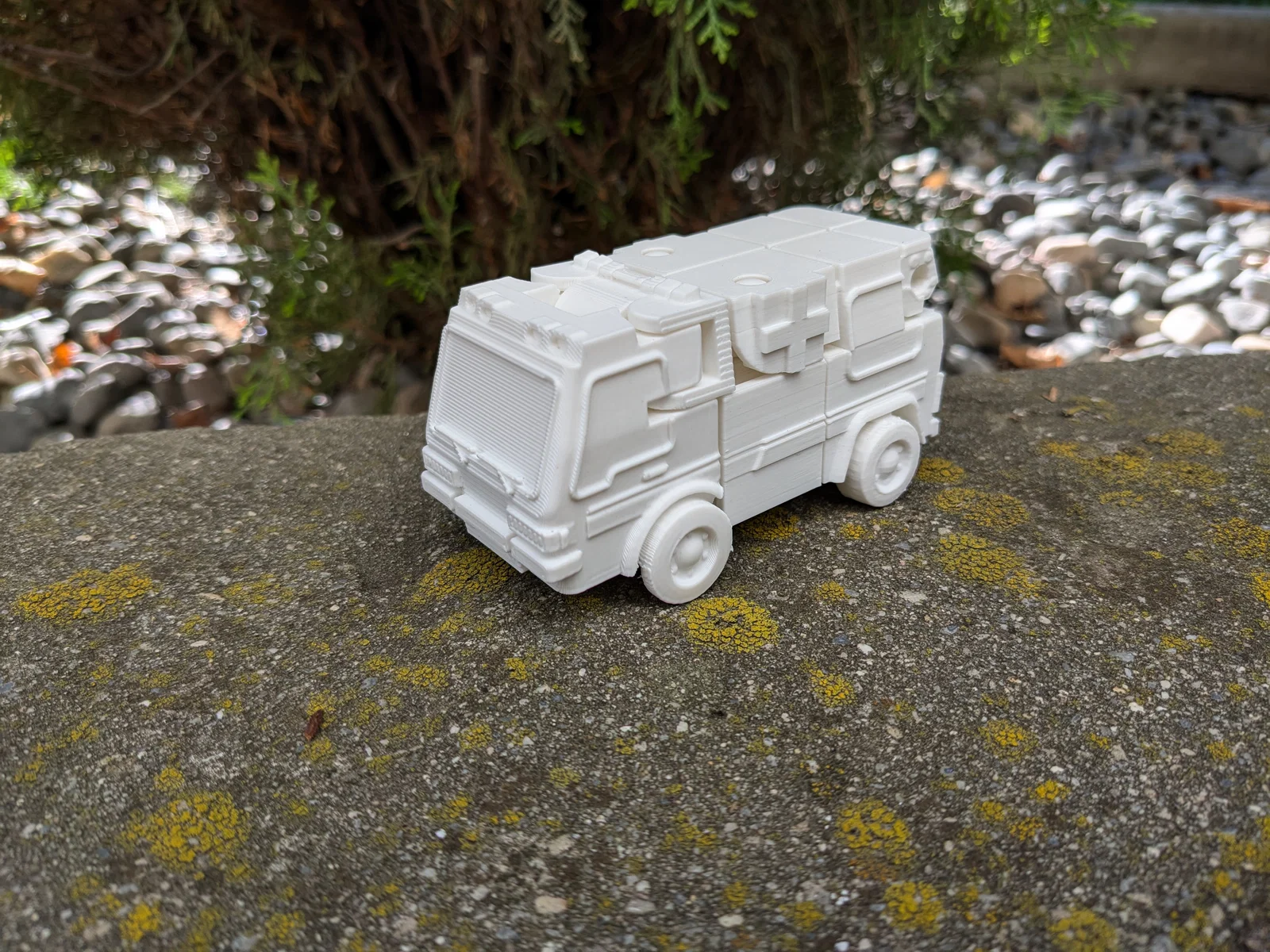

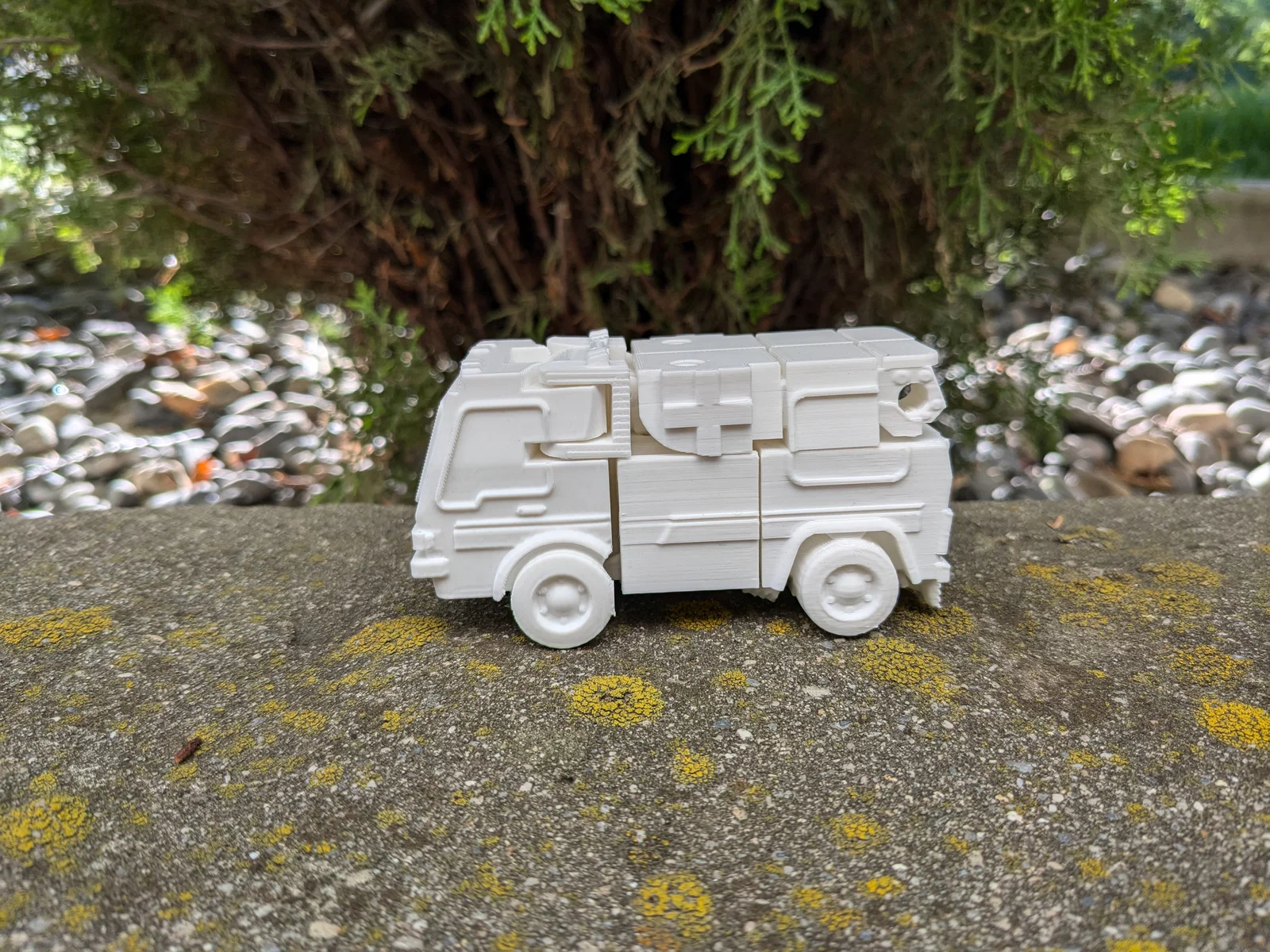

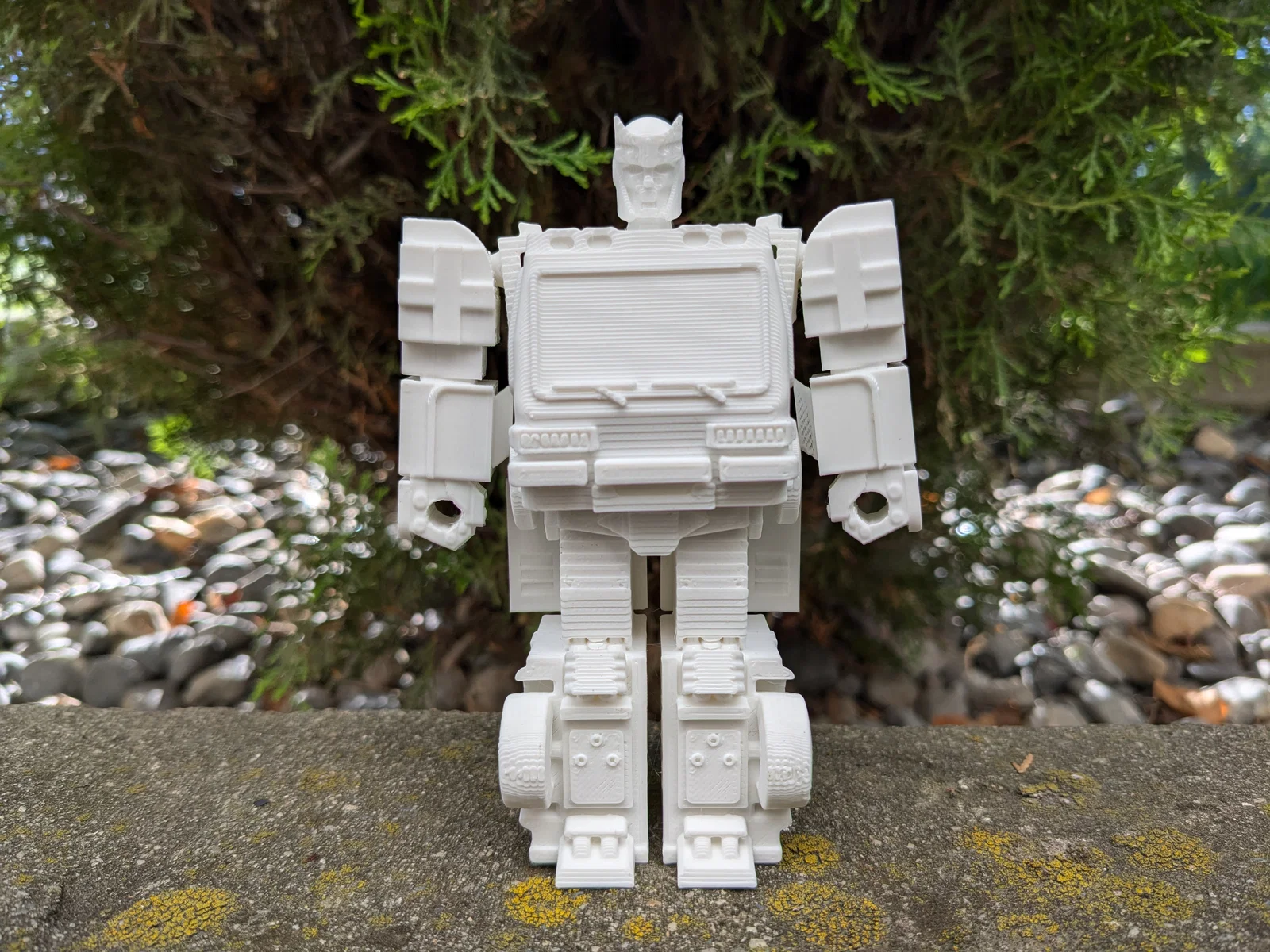

Khi biến hình Ratchet từ chế độ xe cứu thương (ambulance van) sang robot mode, nhớ mở phần side skirts ra để chỉnh lại dáng chân cho gọn nha!

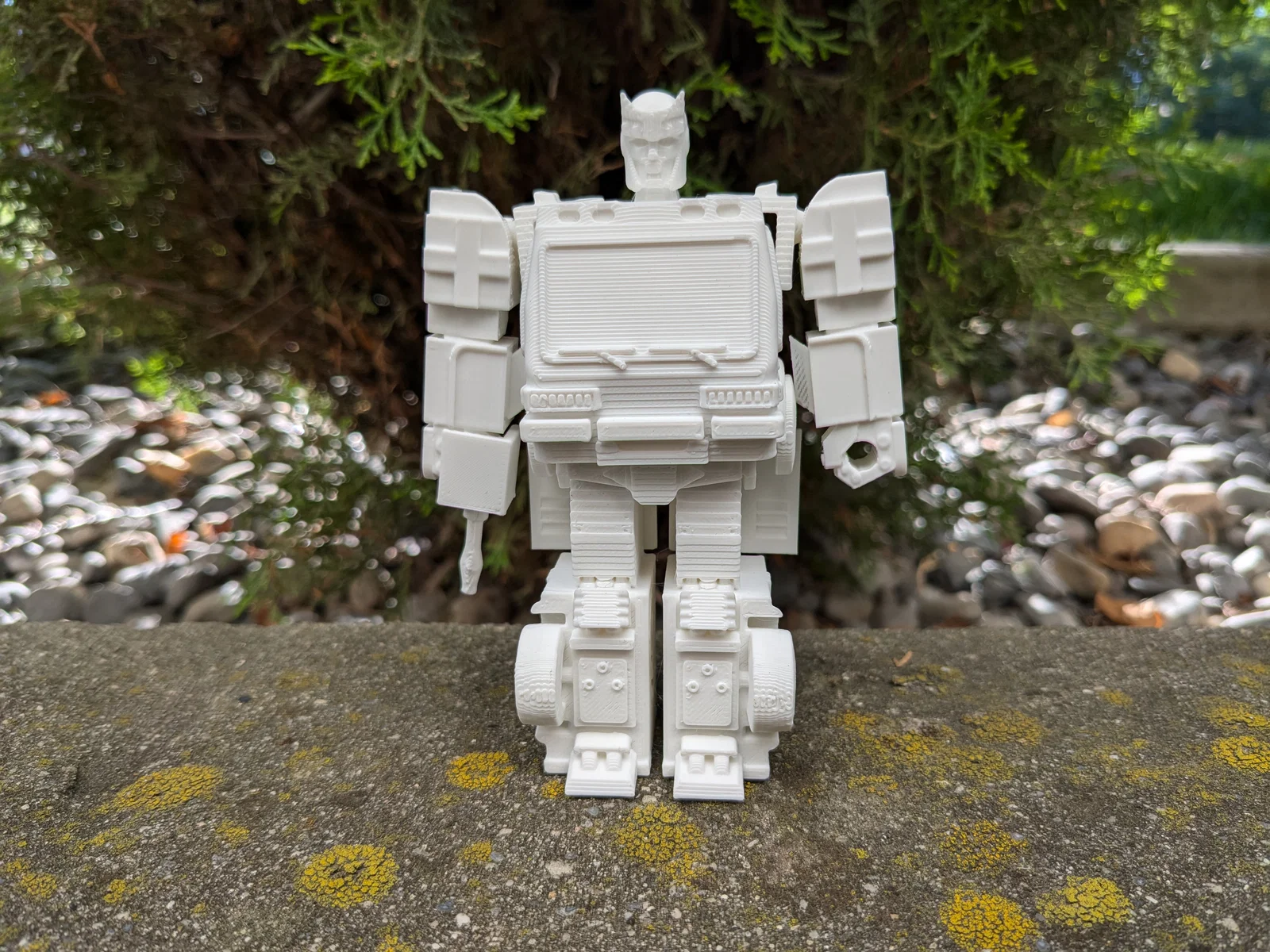

Blaster tương thích chuẩn 5mm, nhưng được thiết kế riêng cho tay của Ratchet (hoặc Ironhide). Còn bạn muốn dùng sao thì tùy bạn thôi.

Ratchet in không cần support hay raft, lấy ra khỏi build plate là sẵn sàng “transform and roll out”. Các khớp joint nên có dung sai khoảng 0.4 mm.

How I Designed This

Không lâu sau khi mình hoàn thành mẫu Kombitron transformer, mình nhận ra thiết kế này còn rất nhiều tiềm năng. Nó có cùng body-type với các van transformer khác, trong đó có Ratchet và Ironhide—hai nhân vật mình cũng rất muốn làm. Tuy vậy, mình chưa thật sự hài lòng về độ ổn định của Kombitron, nên mình tranh thủ chỉnh sửa và nâng cấp khá nhiều thứ. Những cải tiến này có lẽ đã giúp Ratchet và Ironhide trở thành các mẫu transformer tốt nhất của mình tới giờ. Nếu bạn tình cờ thấy các thiết kế của mình và đang phân vân nên thử mẫu nào trước, mình khuyên bạn bắt đầu với Ratchet hoặc Ironhide.
