Thước đo độ sâu 0-16 mm cho lốp xe
Máy đo độ sâu nhỏ để kiểm tra độ sâu lốp xe của bạn hoặc bất cứ điều gì.
Mô tả

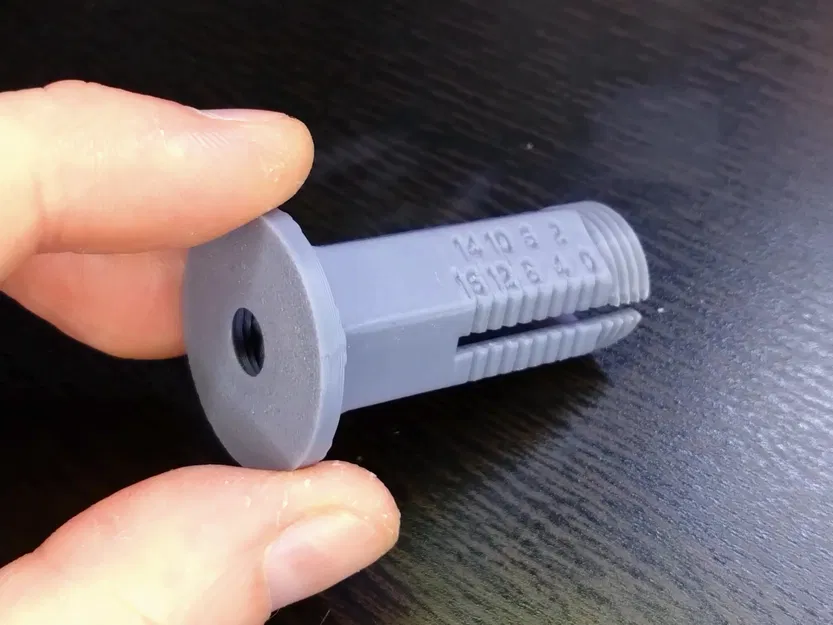

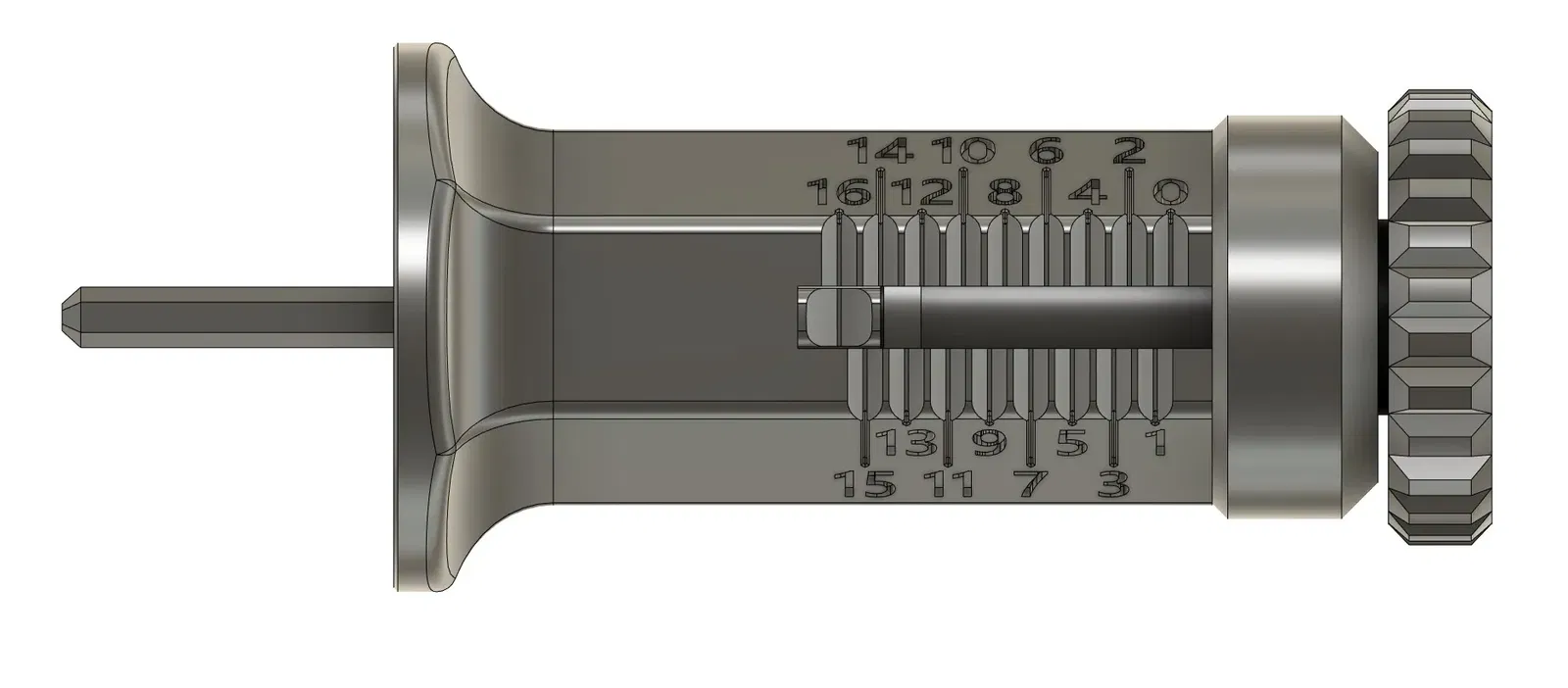

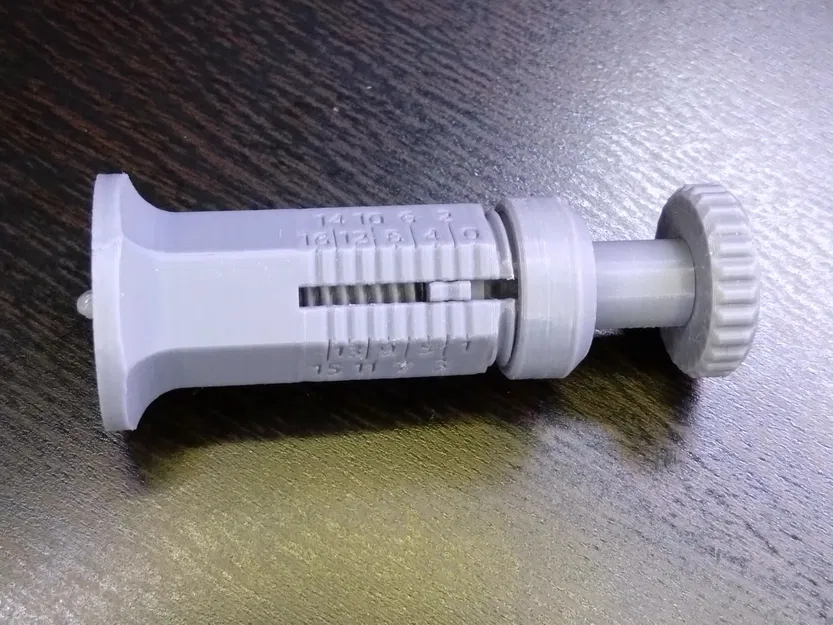

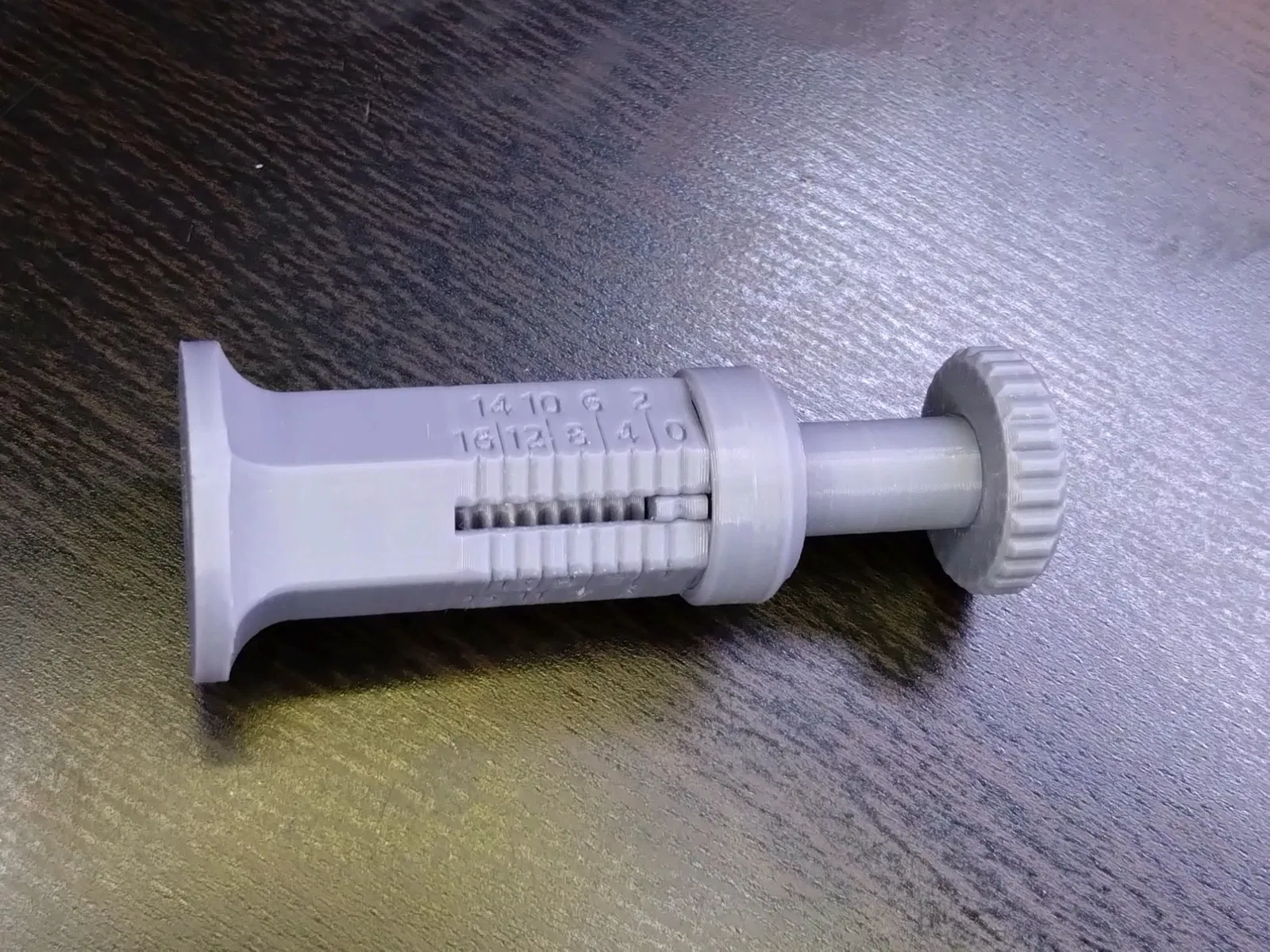

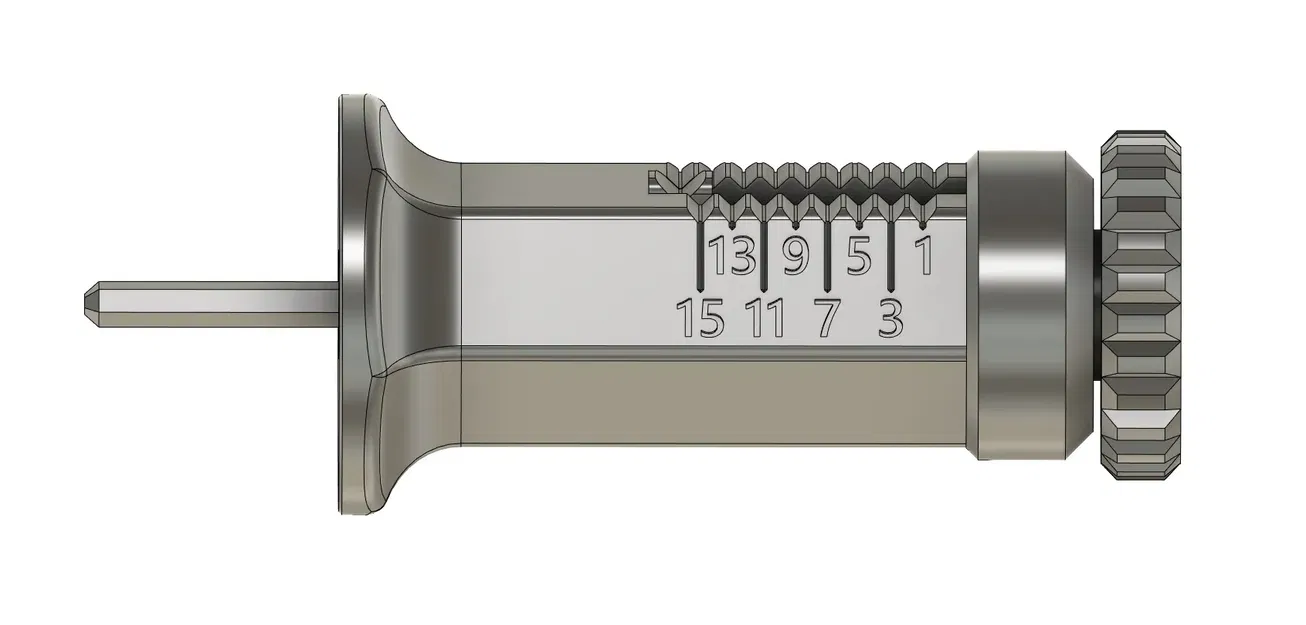

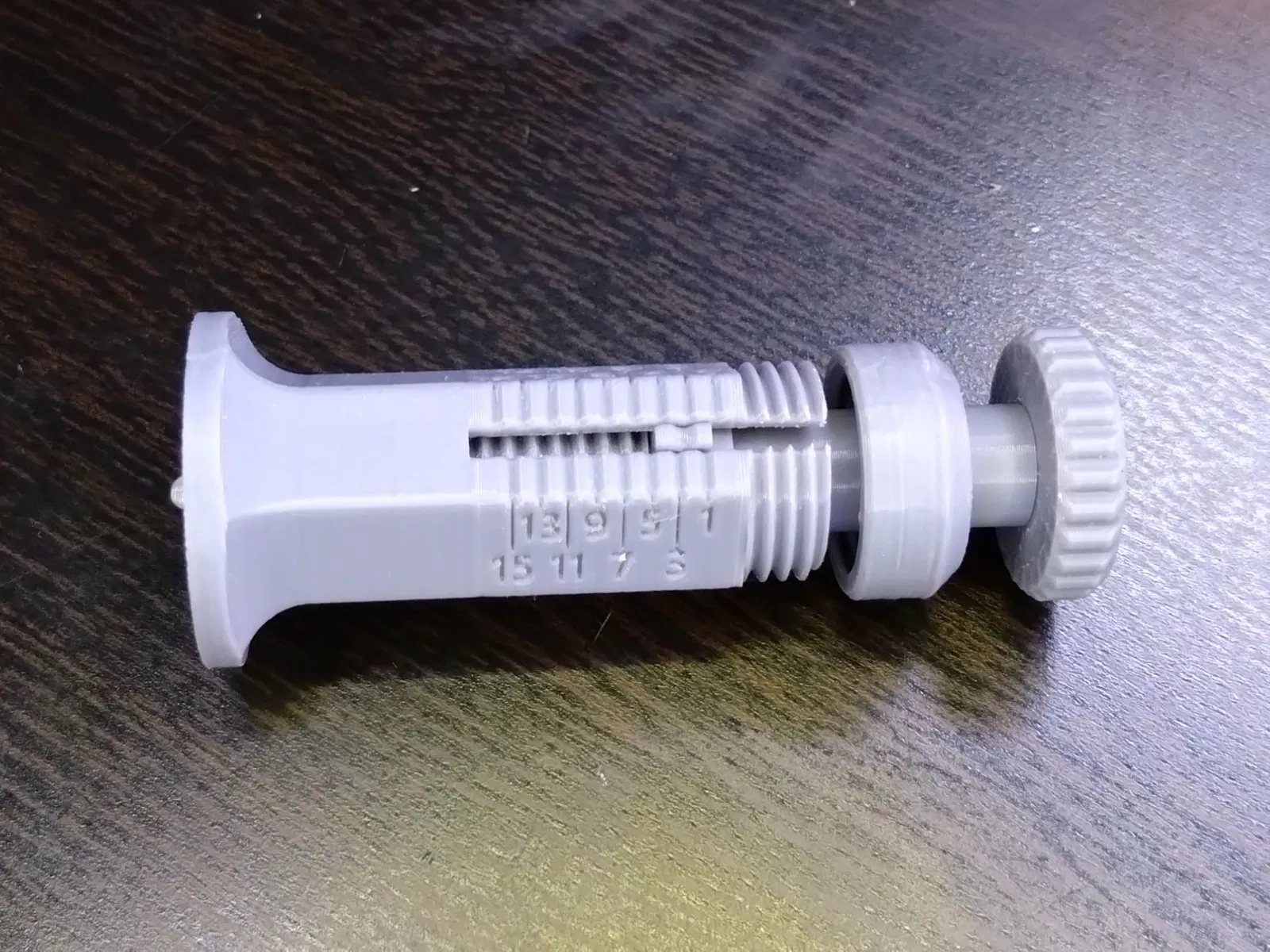

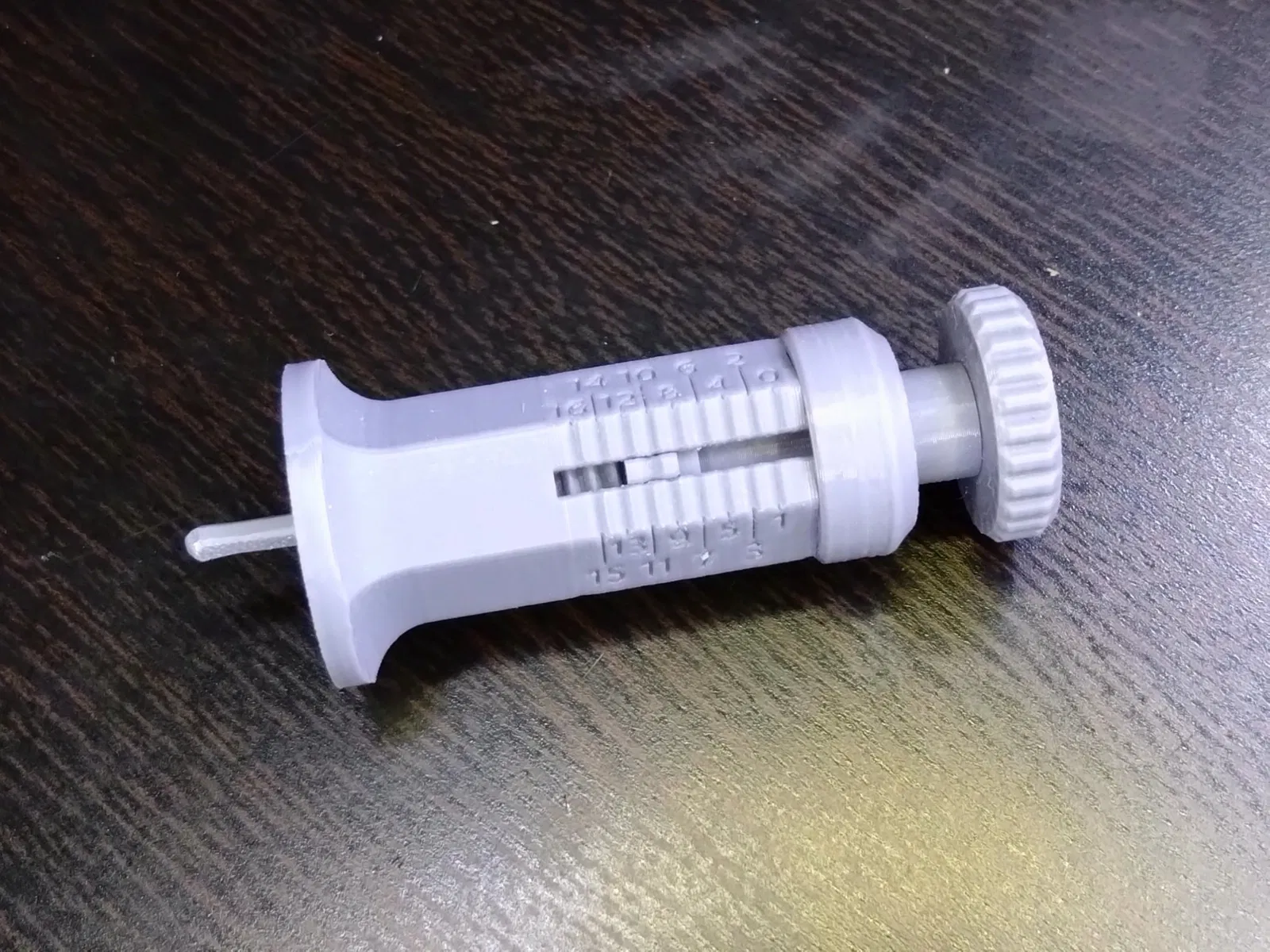

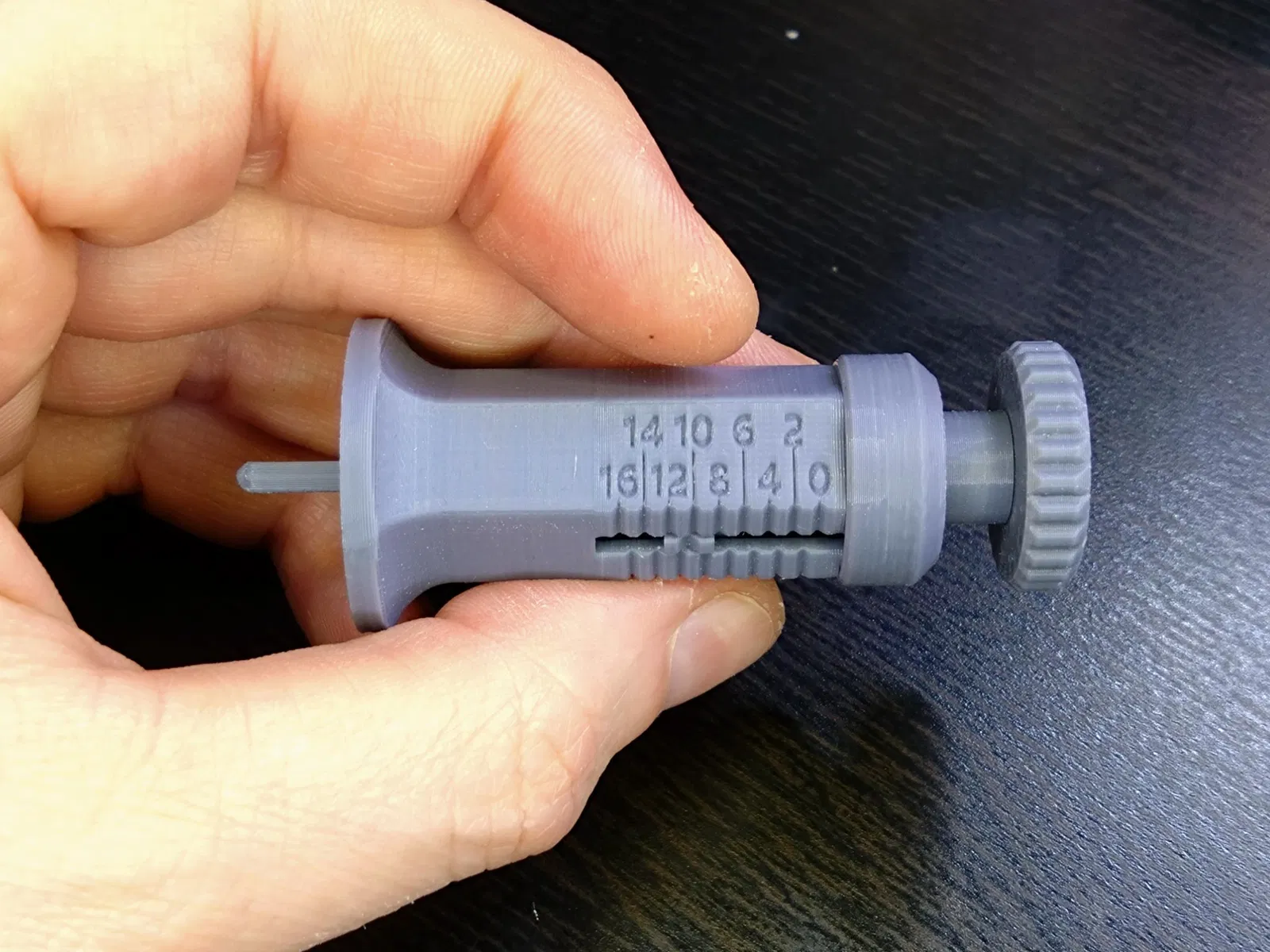

Sử dụng: xoay núm theo chiều kim đồng hồ để lộ ra chốt một khoảng nhất định và đọc khoảng cách đo được ở bên mà đường trượt và các ký hiệu ở bên cạnh căn chỉnh.

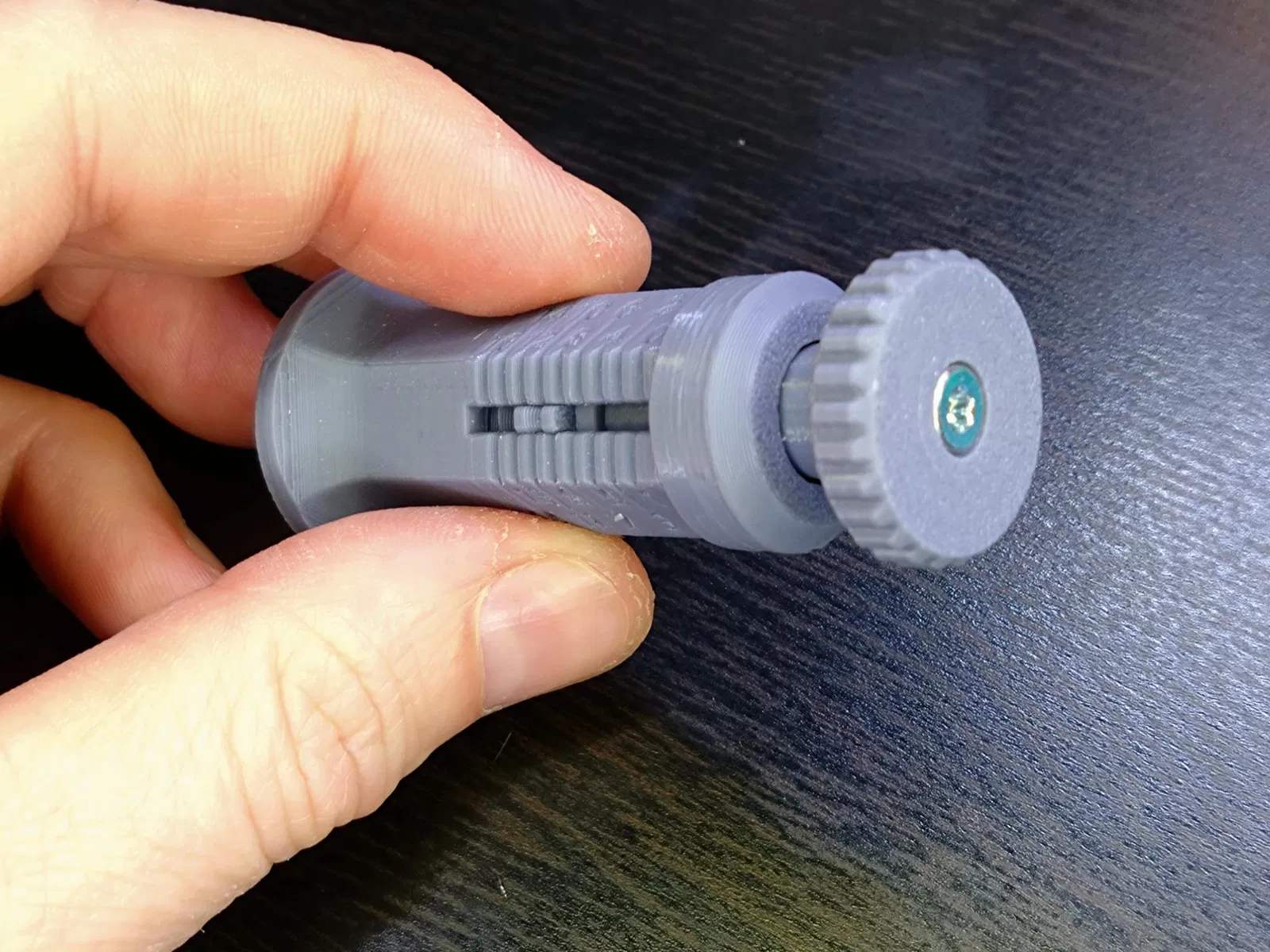

Sử dụng vít M3 chìm để gắn núm vào piston. Để gắn chốt vào piston, bạn có thể sử dụng hoặc là một vít cố định M3 hoặc chỉ cần dán nó vào.
Sử dụng chiều cao lớp thấp trên các phần có ren. Các ren đã được mô hình hóa với độ lệch nên chúng sẽ vừa nếu bản in tốt.
Cần trượt nên quay tự do quanh piston sau khi lắp ráp.

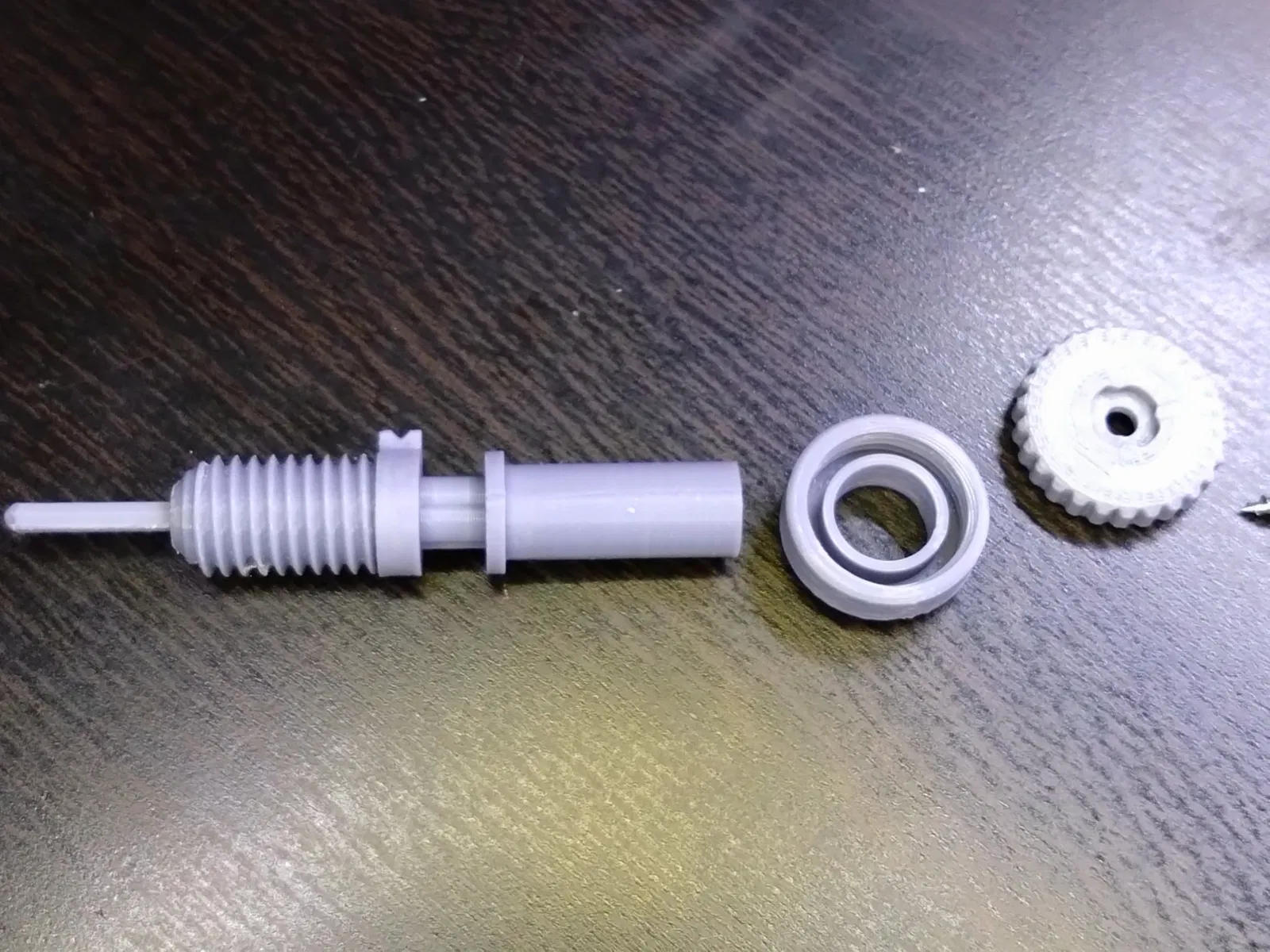

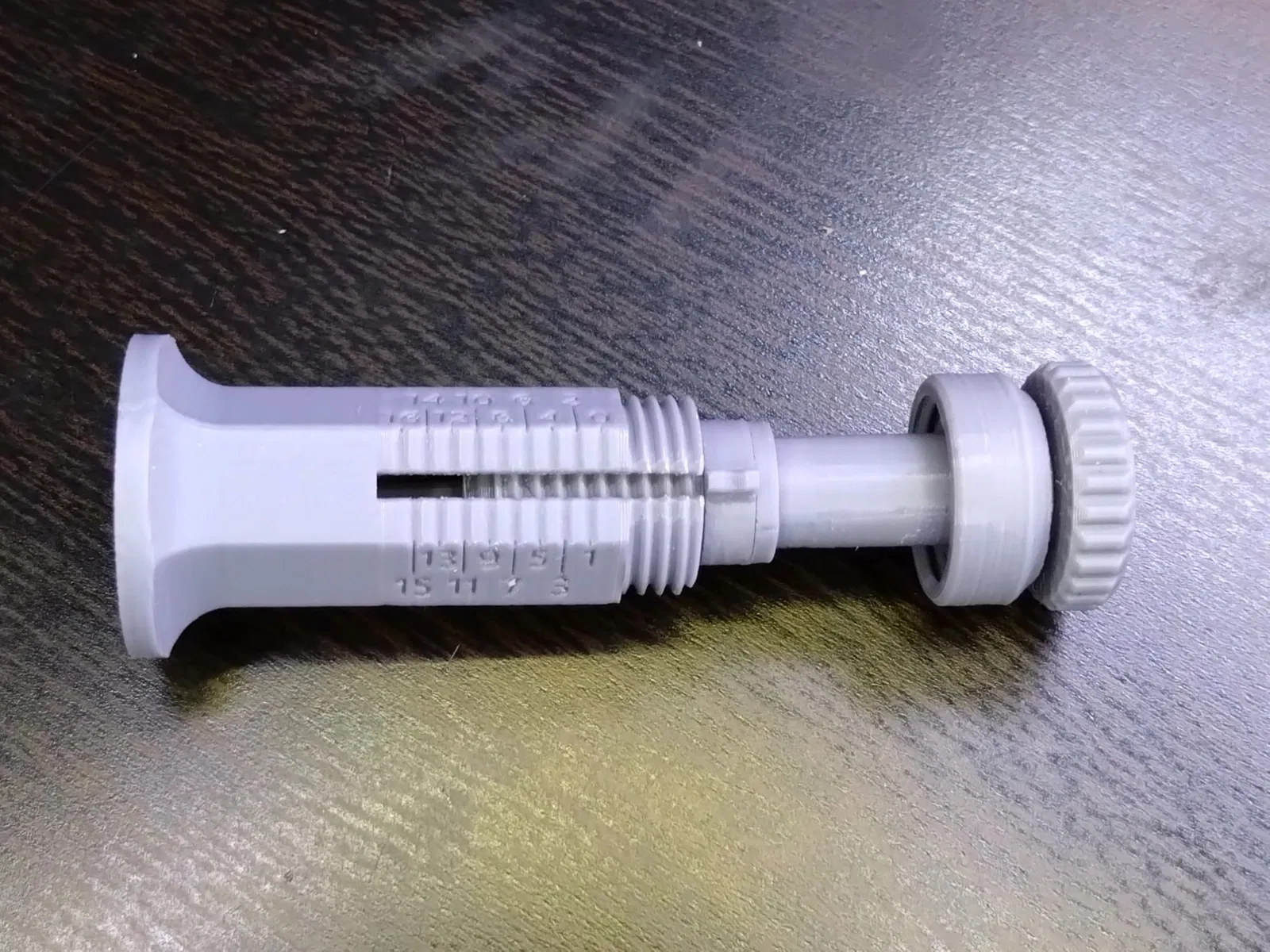

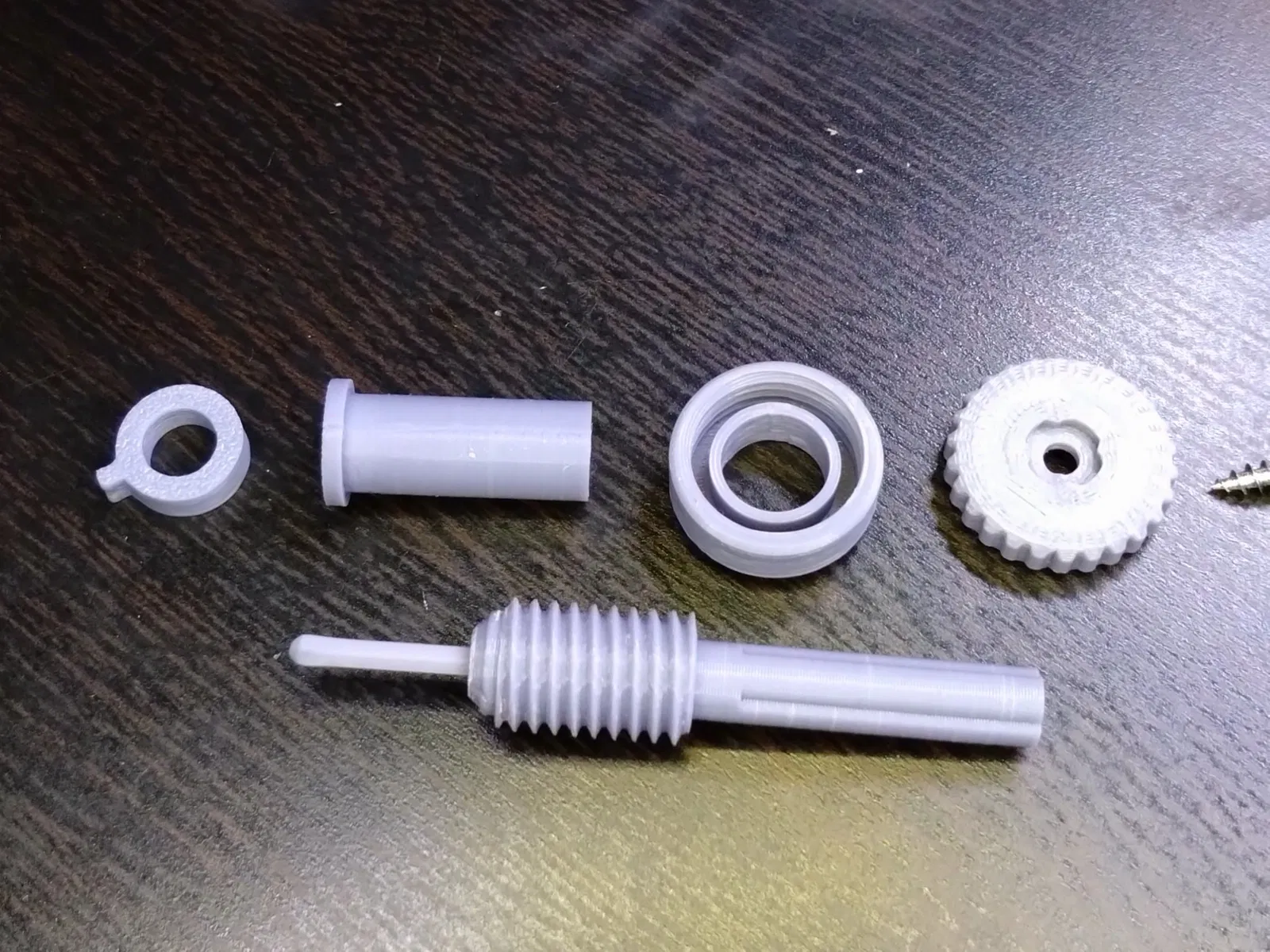

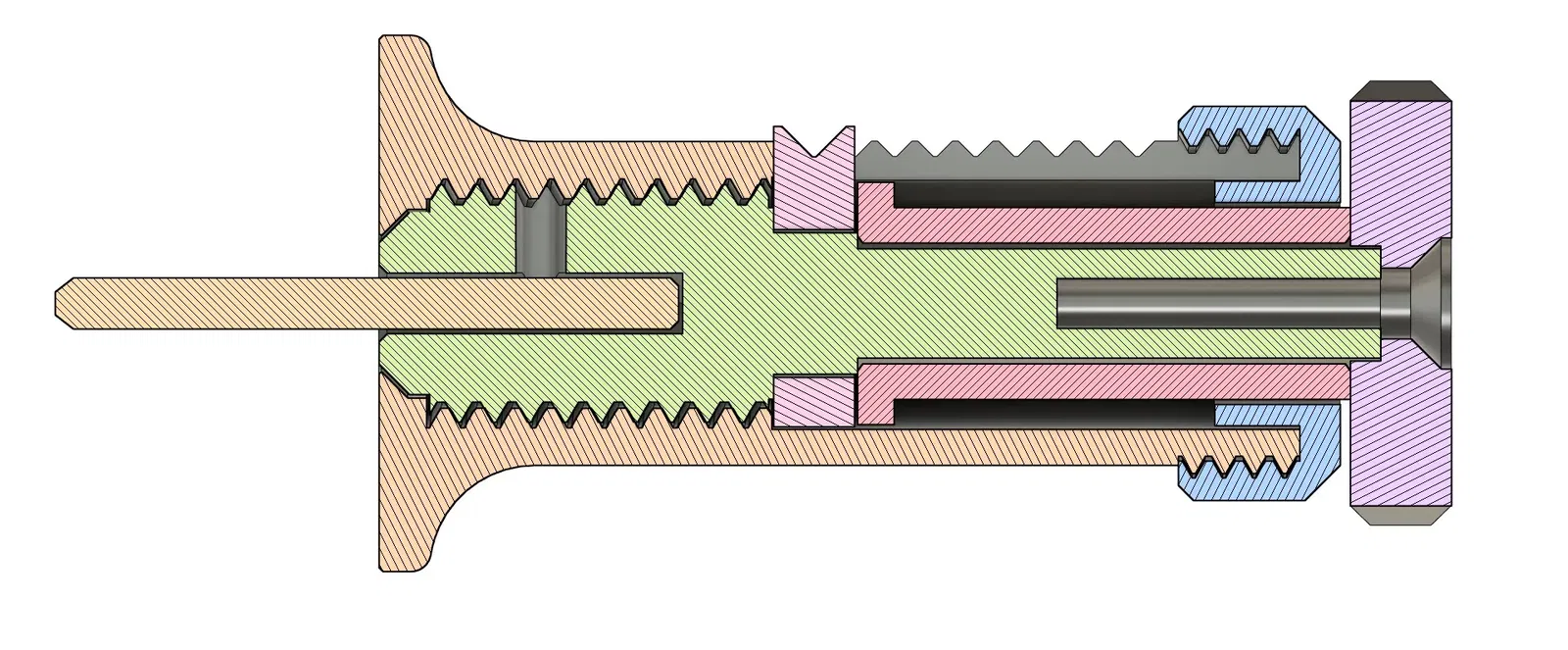

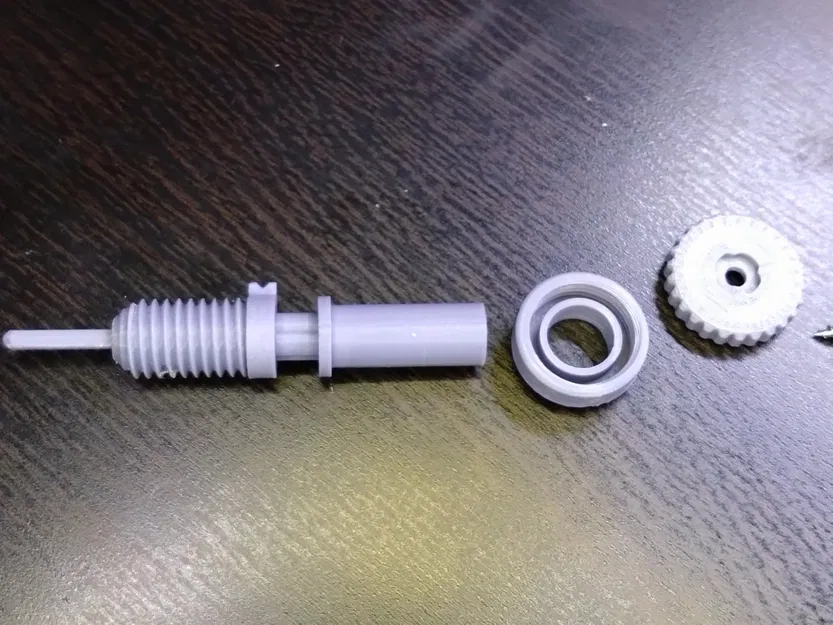

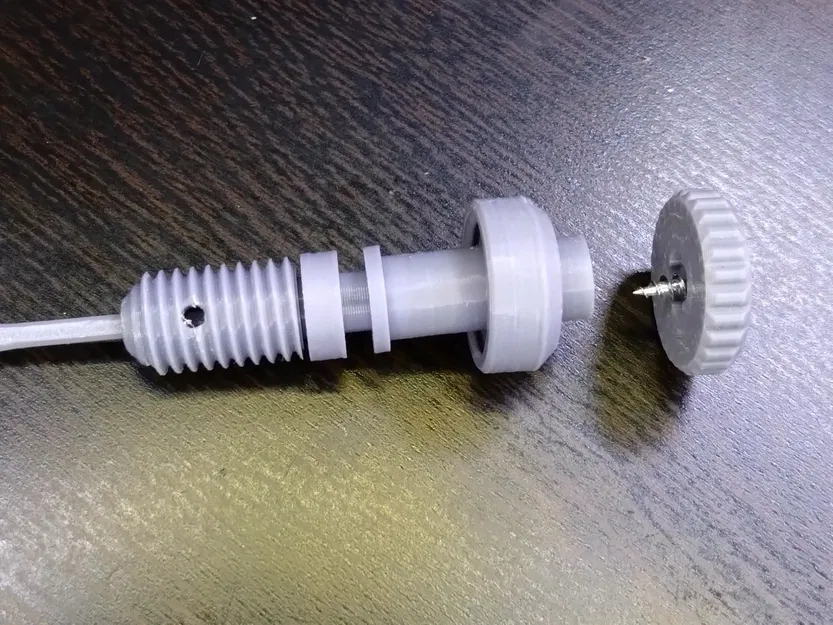

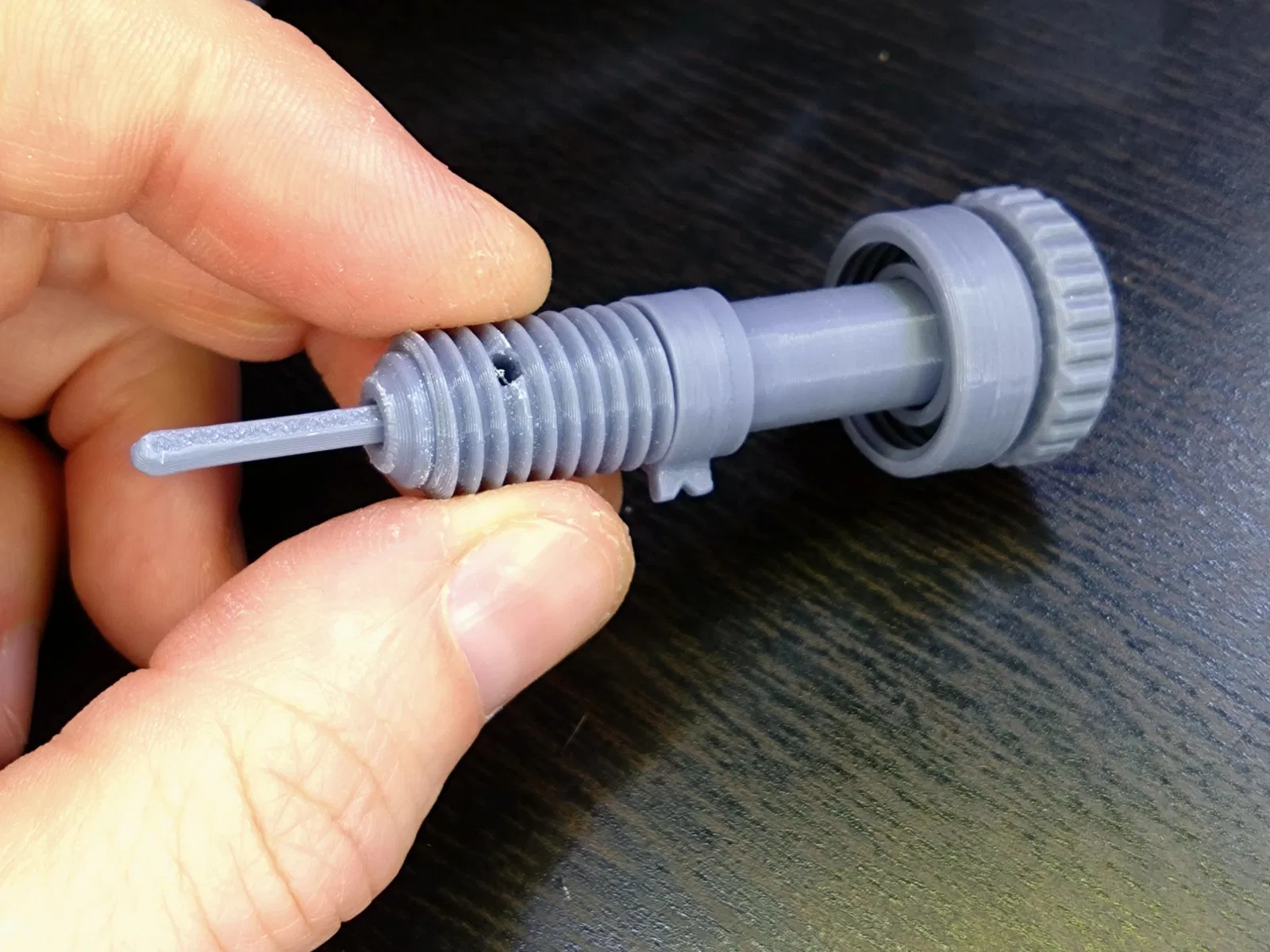

Lắp ráp rất đơn giản. Lấy piston và lắp theo thứ tự: cần trượt, miếng đệm, nắp và sau đó vặn núm lên trên. Chốt có thể cần một chút mài, nhưng hãy chắc chắn nó chạm đáy lỗ trước khi bạn dán nó, nếu không thì phép đo của bạn sẽ bị sai.

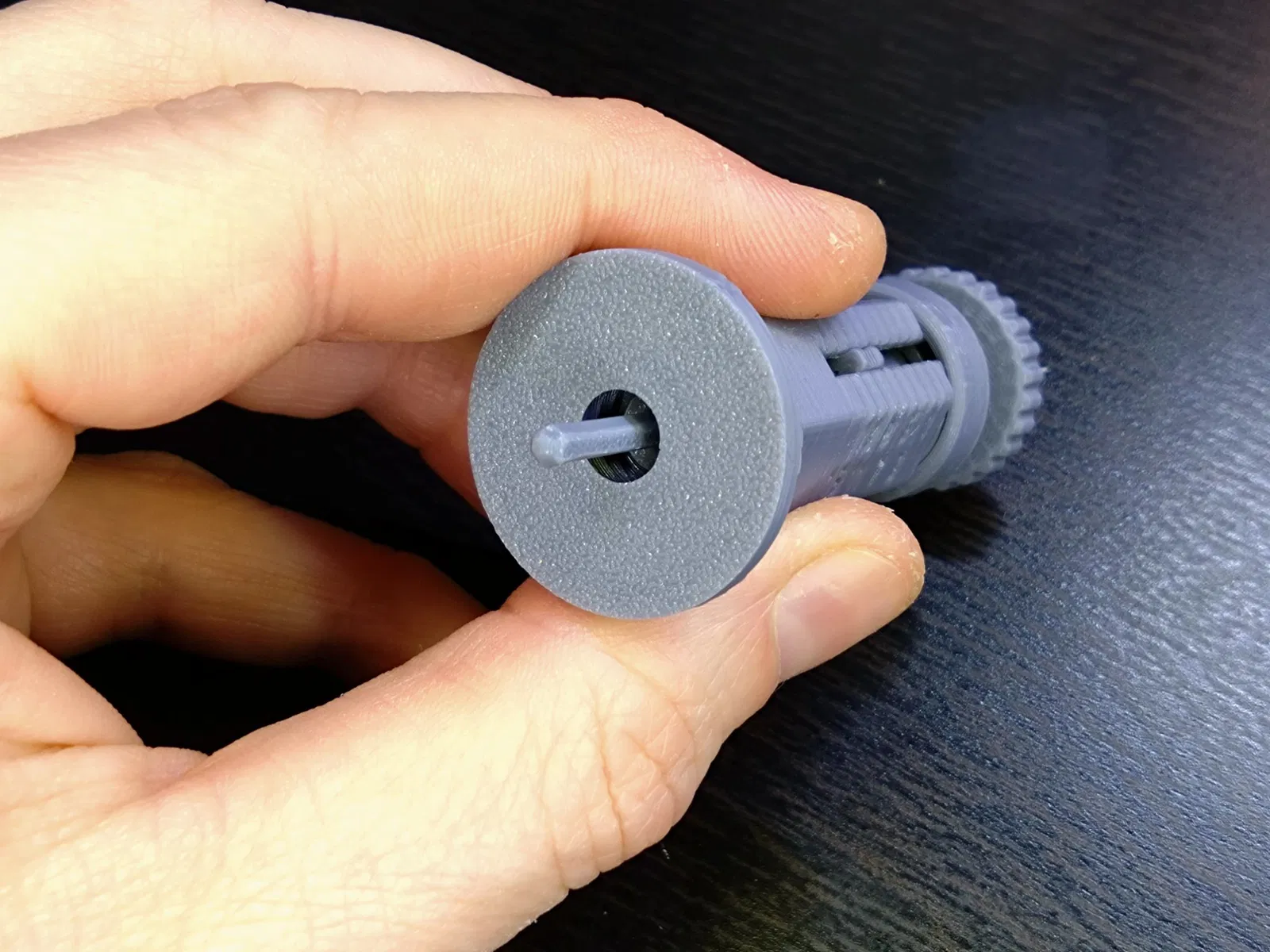

Nếu bạn sử dụng một vít cố định để gắn chốt, bạn có thể thay thế nó bằng một chốt kim loại có đường kính khoảng 3 mm và dài 30.8 mm.
Tệp STEP đã được đính kèm.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
