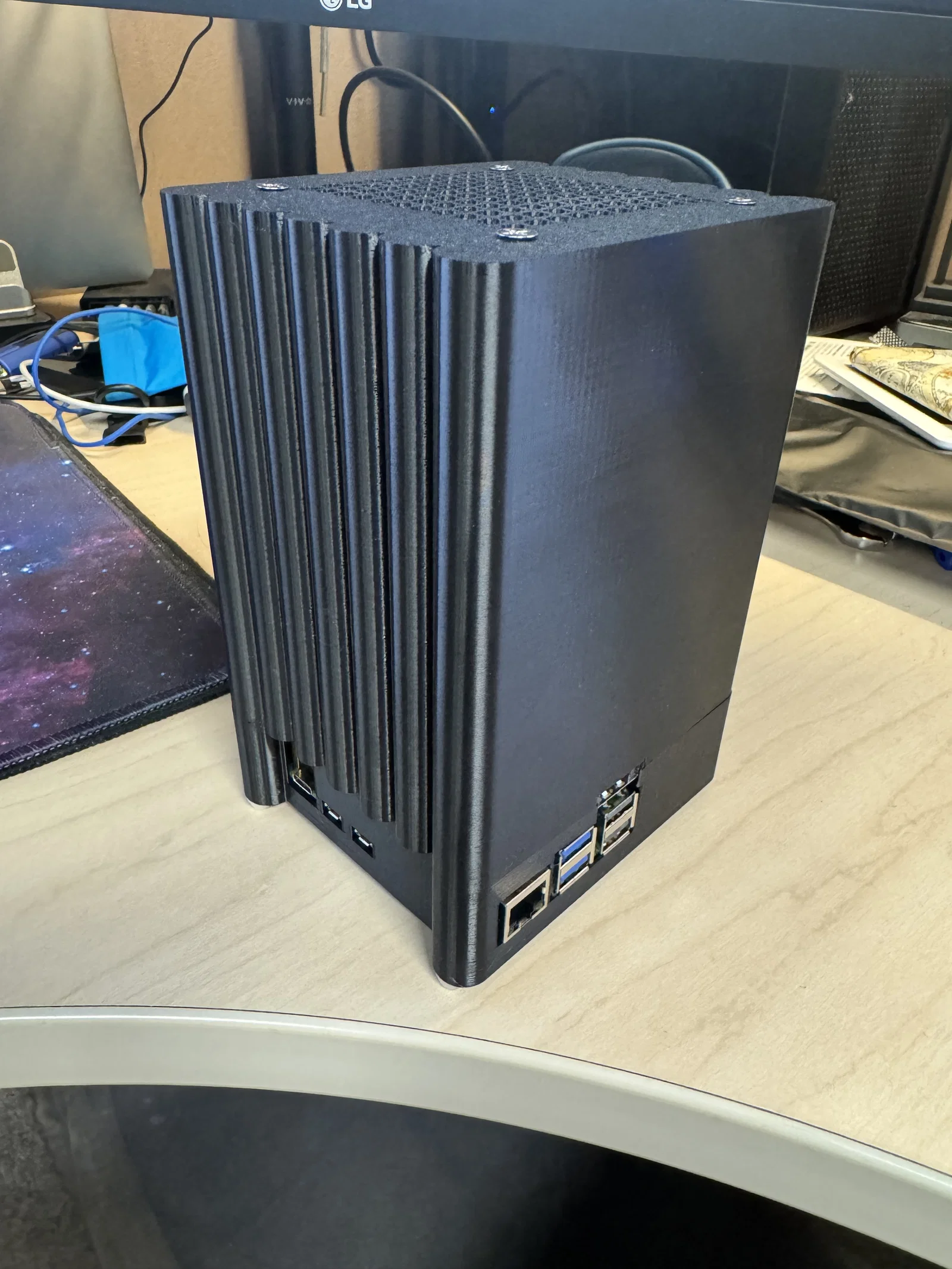

Case Radxa SATA HAT kèm quạt 80mm

Mình muốn có một cái case để giữ Radxa SATA HAT và các ổ đĩa cho chắc chắn, khỏi để trơ trọi rồi lỡ tay quẹt phát là ngã. Đây là giải pháp nhanh-gọn-lẹ cho nhu cầu đó. Nó chưa có lỗ cho cổng eSATA, và phần cổng nguồn thì có thể làm gọn hơn chút, nhưng bù lại thông gió khá ổn. Khi chạy tải nặng với quạt 80mm thổi gió vào trong case, các ổ vẫn giữ dưới 40C, còn Pi chạy khoảng 45C.

Bạn sẽ cần ốc/vít M2.5 để bắt Raspberry Pi xuống phần đáy case và dùng các trụ đồng (brass standoffs) mà Radxa đi kèm. Phần nắp trên được thiết kế để bắt bằng phần cứng M3, nhưng mình nghĩ M2.5 cũng có thể dùng được nếu bạn có sẵn. File thiết kế OpenSCAD có kèm theo và dùng định nghĩa tham số cho nut và screw, nên khá linh hoạt. Mình cuối cùng dùng heat-set M3 nuts, nhưng bạn có thể sửa file .scad để dùng captive nuts thay thế.

Mình thiết kế theo cấu hình 3 perimeters với nozzle 0.4mm, nhưng vì là parametric nên bạn có thể chỉnh theo nhu cầu. Dù NAS chạy nhiệt không cao, PLA về lâu dài vẫn có thể bị giòn. PETG sẽ chịu được việc hứng nhiệt thấp liên tục tốt hơn nhiều.

Mình in thêm mấy cái chân đế bằng TPU vì hết miếng chân cao su tự dán, nhưng dùng kiểu nào cũng ổn.

Chiều cao hiện tại của phần nắp sẽ vừa quạt 80mm dày 20mm nếu bạn dùng vít quạt tiêu chuẩn bắt từ bên ngoài. Bên trong gần như không có dư khoảng trống; nếu bạn định dùng machine screws & nuts thì nên dùng quạt 80mm “tall”, hoặc chỉnh tham số “CaseTopZ” trong file .scad rồi export STL mới.

Một con Noctua NF-A8 80mm 5v PWM làm mát tốt mà không quá ồn — lúc idle, ổ đĩa chỉ cao hơn nhiệt độ môi trường 1–2C và CPU xuống khoảng 35C. Mình chỉ nghe tiếng quạt khi rebuild các ZFS modules và CPU chạy 100% trong vài phút. Còn bình thường thì gần như dưới ngưỡng nghe thấy trong phòng làm việc của mình.
