Case Radxa SATA HAT

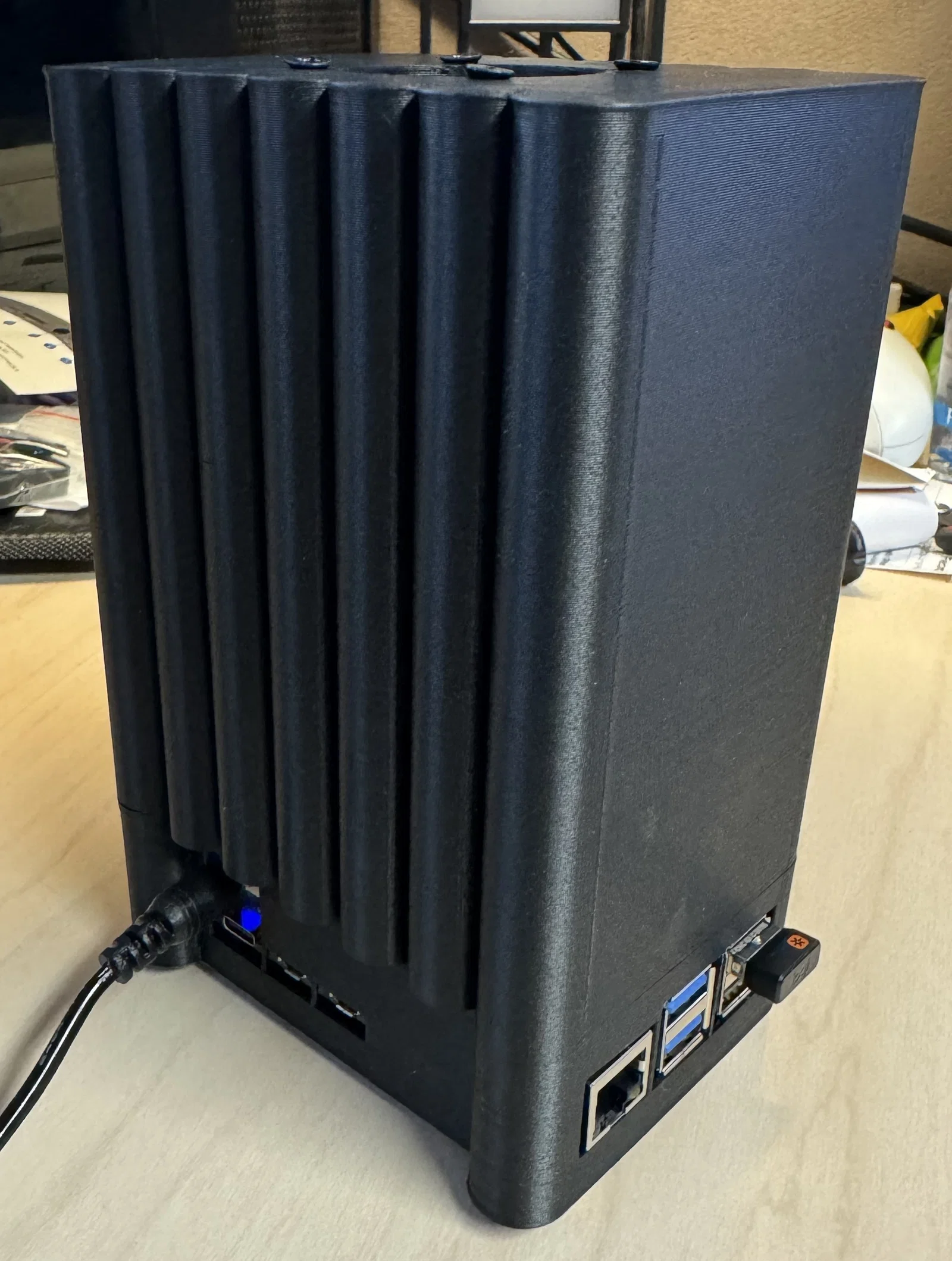

Mình muốn có một cái case để giữ Radxa SATA HAT và các ổ đĩa cho chắc chắn, khỏi để trơ trọi rồi lỡ bị húc ngã. Đây là giải pháp làm nhanh cho gọn. Nó chưa có lỗ chừa cho cổng eSATA, và phần cổng nguồn có thể làm gọn hơn chút, nhưng bù lại thông gió khá ổn. Khi chạy tải nặng với quạt 40mm thổi gió vào trong case, ổ đĩa vẫn dưới 40C, còn Pi chạy khoảng 45C.

Bạn sẽ cần ốc/vít M2.5 để bắt Raspberry Pi xuống đáy case và dùng các trụ đồng (brass standoffs) mà Radxa đi kèm. Phần nắp trên được thiết kế để bắt bằng phần cứng M3, nhưng mình nghĩ M2.5 cũng có thể dùng được nếu bạn có sẵn. File thiết kế OpenSCAD có đính kèm và dùng định nghĩa nut/screw dạng tham số (parametric), nên tùy biến khá linh hoạt. Cuối cùng mình dùng heat-set M3 nuts thay cho các ngàm giữ đai ốc (nut catches) có sẵn trong thiết kế, nhưng thực tế thì case vẫn nên dùng ổn với bu-lông và đai ốc M3 phổ biến.

Mình thiết kế theo kiểu 3 perimeters với nozzle 0.4mm, nhưng vì là parametric nên bạn có thể chỉnh theo nhu cầu.

Mình in thêm mấy cái chân bằng TPU vì hết chân cao su tự dán, và cũng có một kiểu “drive cage” nho nhỏ để đảm bảo ổ đĩa được đỡ bởi khung case, chứ không phải chỉ tì lên các SATA headers trên board.

Chiều cao hiện tại của nắp trên sẽ vừa quạt 40mm cao 20mm nếu bạn dùng vít quạt tiêu chuẩn bắt từ phía ngoài. Bên trong hở rất ít; nếu bạn tính dùng machine screws & nuts thì nên dùng quạt cao 10mm, hoặc sửa tham số “CaseTopZ” trong file .scad rồi export STL mới.

Quạt Noctua 4020 5v PWM chạy ở chế độ non-PWM làm mát khá tốt mà không quá ồn — lúc idle, ổ đĩa chỉ cao hơn nhiệt độ môi trường 1–2C và CPU xuống khoảng 35C. Khi chạy full tilt, ổ đĩa chỉ tăng thêm vài độ, nhưng CPU sẽ bị giới hạn bởi khả năng tản nhiệt và có thể lên tới 60C.
