Forklift Kit Card kèm Pallet (Xe nâng lắp ráp mini)

Tác giả cheezylabs

Lượt tải
20.799
Lượt thích
6.367
Lượt coi
89.954

File 7 134,5 MB

  • black_1776740448.stlSTL · 15,9 MB
  • grey_1776740449.stlSTL · 22,3 MB
  • yellow_1776740452.stlSTL · 6,4 MB
  • tan_1776740454.stlSTL · 250 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Mình đang cố gắng phát triển kênh Youtube.
Đăng ký kênh giúp mình nhiều lắm!
https://www.youtube.com/@cheezylabs

Tóm tắt

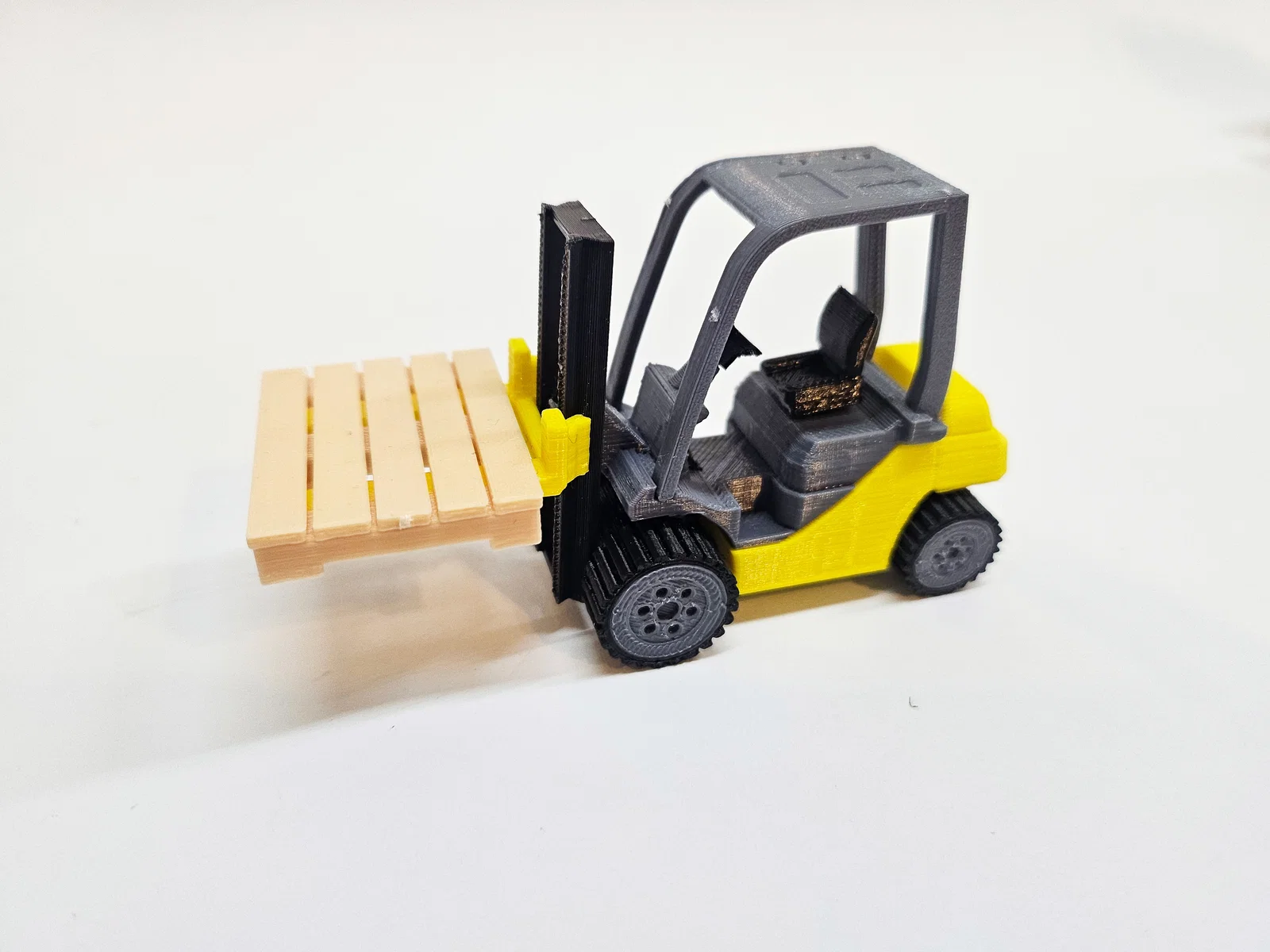

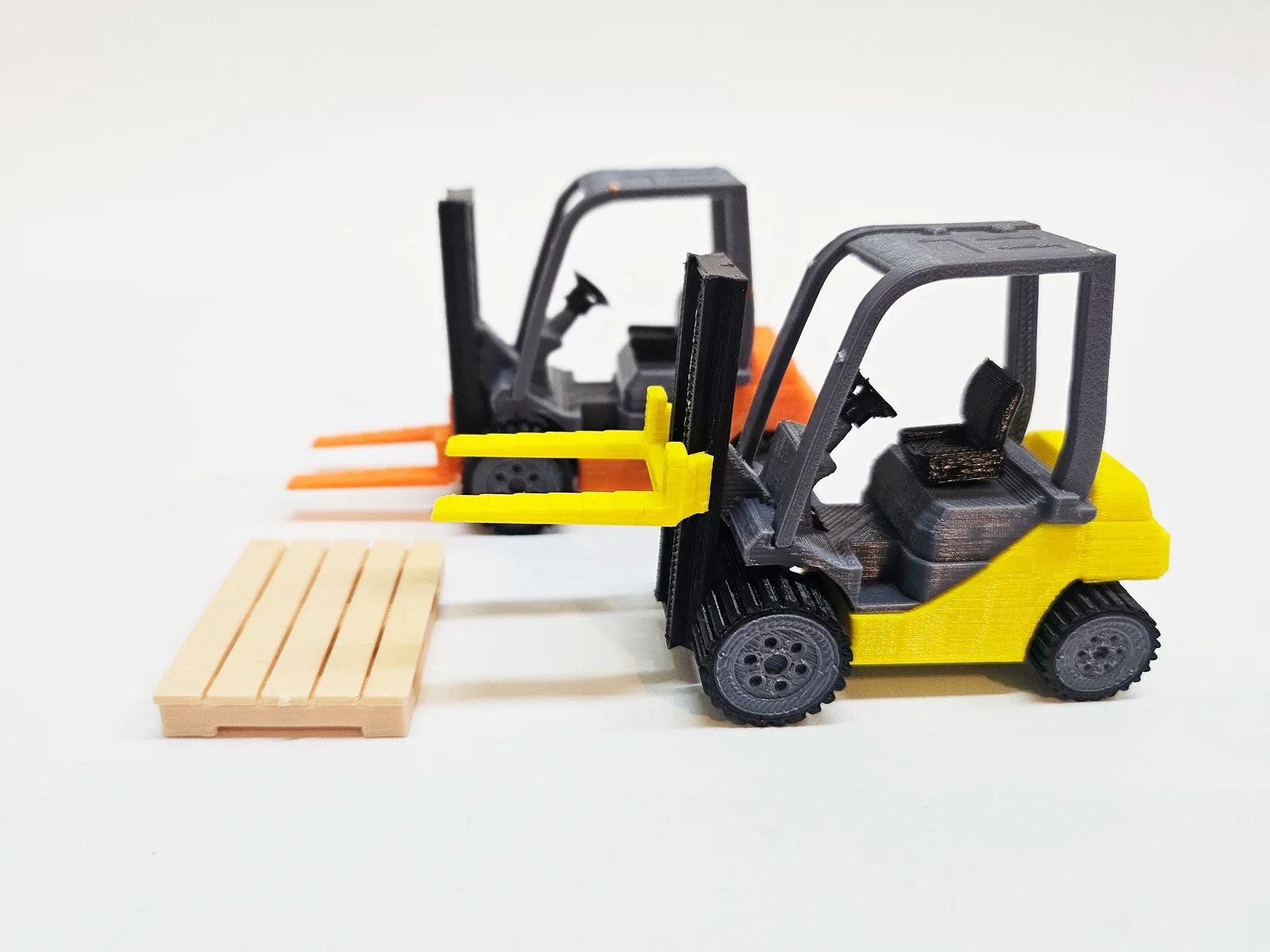

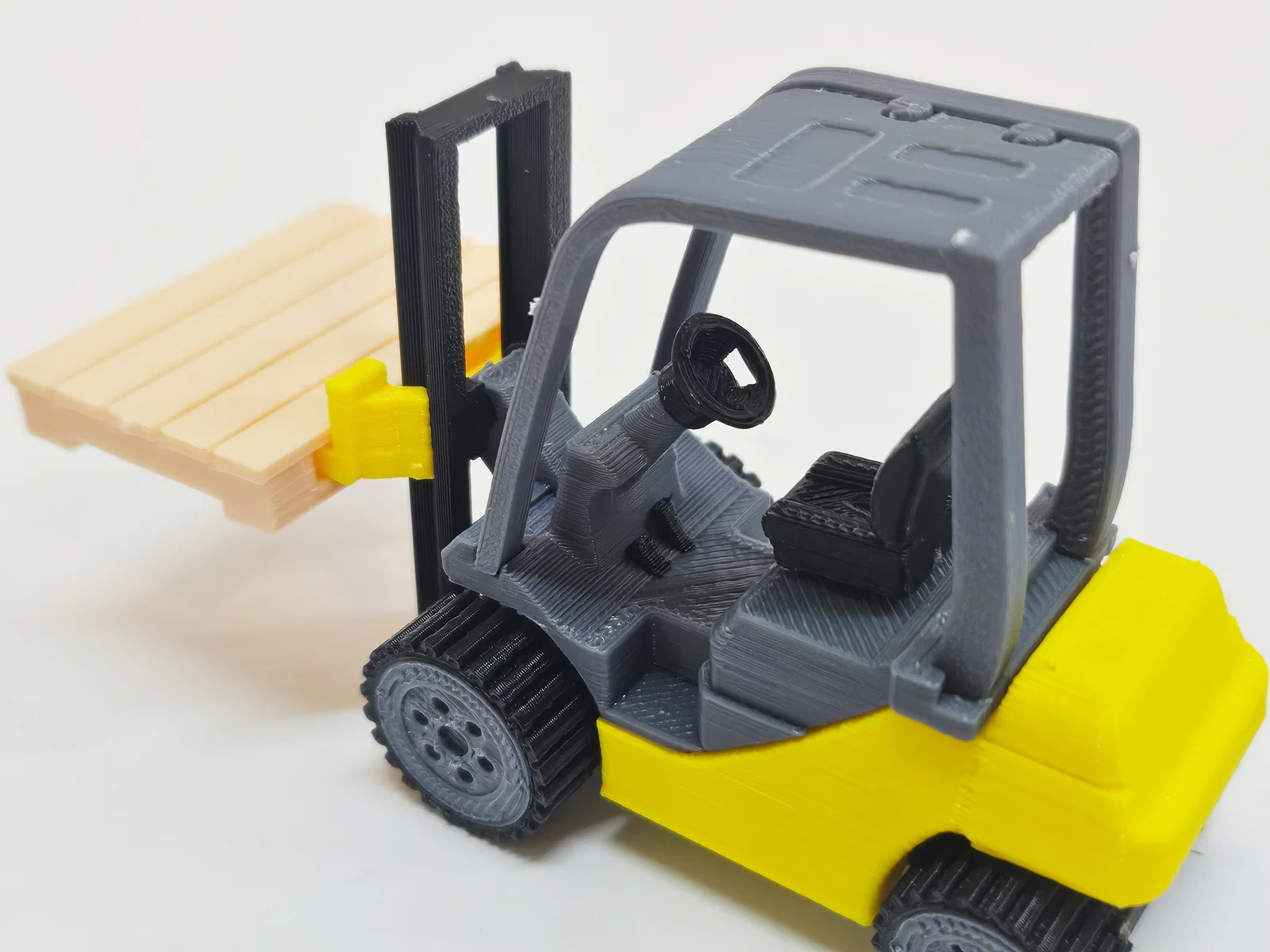

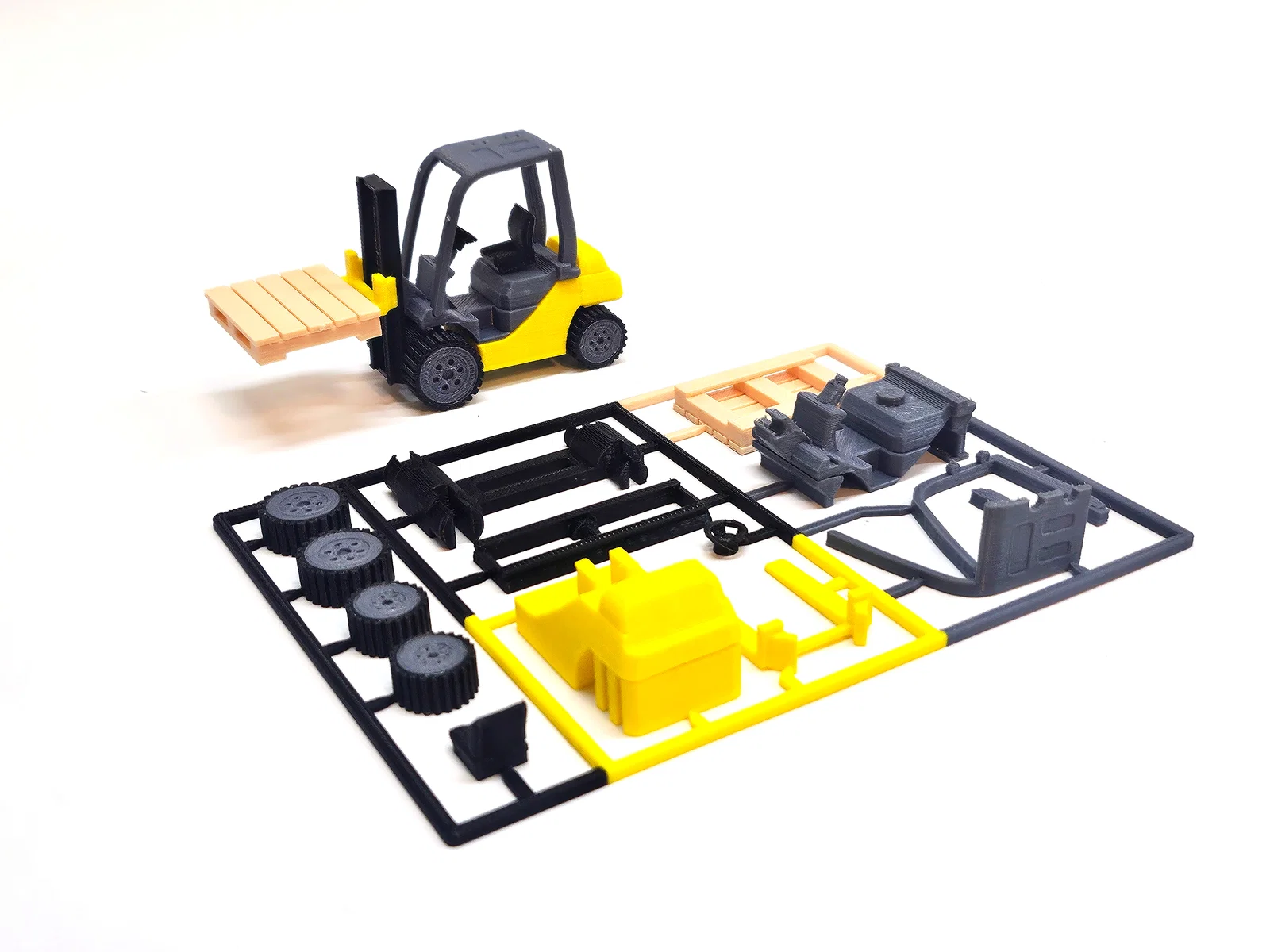

Mình làm bộ kit card nhỏ này, lắp ráp thành một chiếc xe nâng mini — kèm luôn một cái pallet mini!

Càng nâng có thể trượt lên xuống và cũng có thể nghiêng. Bánh xe thì sẽ quay trơn.

In ấn

Mình in mẫu này trên Prusa mk3 với Palette Pro 3.

Không cần support (support đã được tích hợp sẵn trong model)

Mẫu hoàn thiện khá nhỏ — cao khoảng 50mm.

Lưu ý là khi scale lên, dung sai (tolerances) cũng sẽ tăng theo, nên độ khít sẽ lỏng hơn.

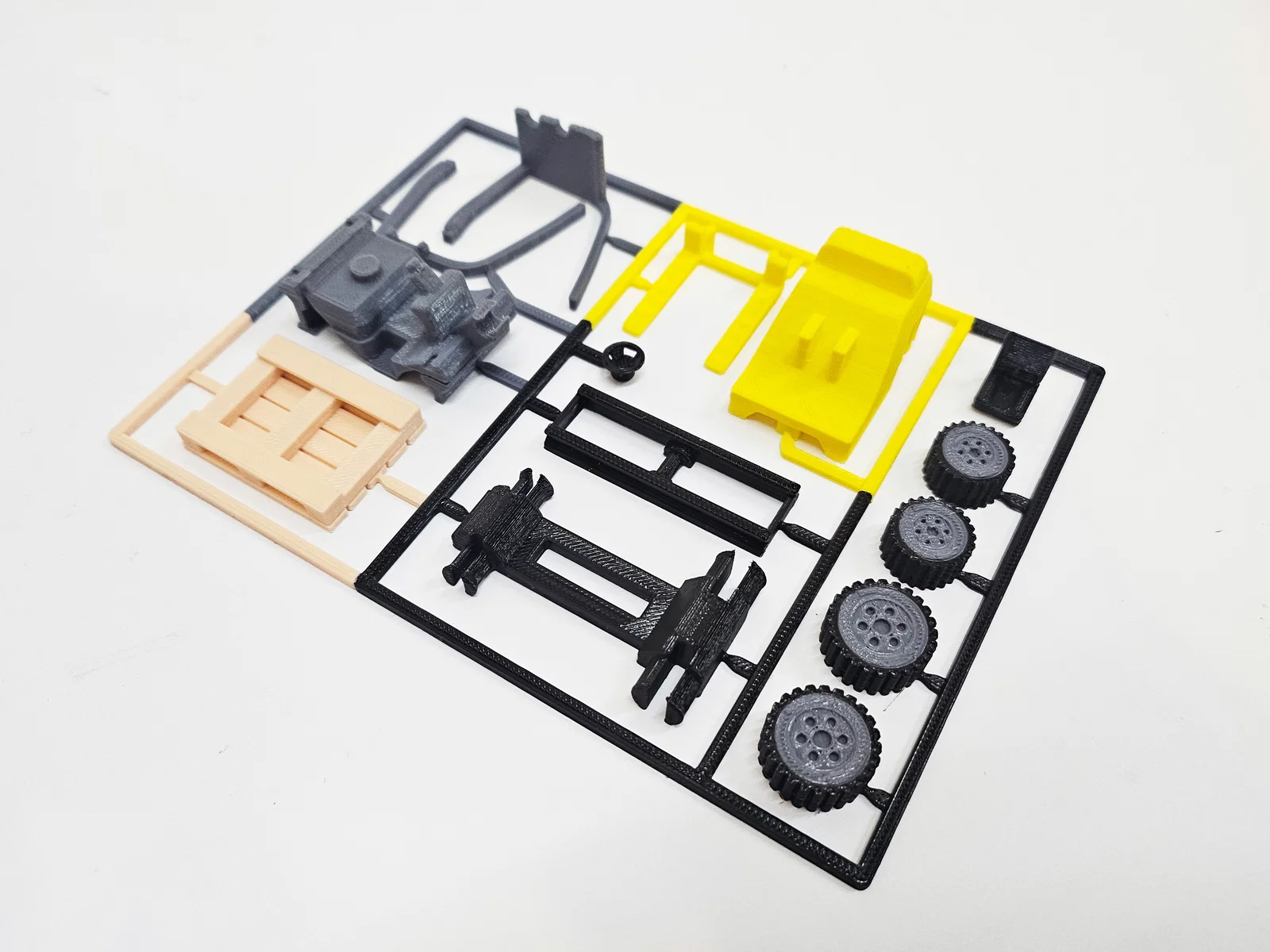

Với bạn nào không có máy in multi-extrusion, mình có kèm 1 file chứa tất cả các phần (không có khung), nên bạn sẽ phải tự tách từng phần ra theo màu bạn muốn. Tuy nhiên, phần lốp và vành bắt buộc phải để chung thành một chi tiết vì giữa chúng có 0 tolerance.

Lưu ý độ khớp có thể khác nhau tùy máy in. Hầu hết chi tiết sẽ snap vào đúng vị trí, ngoại trừ phần cabin có thể cần dán keo vì các trụ khá mỏng.

Một số thử nghiệm cho thấy vô-lăng và ghế có thể bị lỏng tùy theo Z height của first layer do hiện tượng elephant’s foot. Chỉnh lại phần đó có thể giúp fit chuẩn hơn.

Lắp ráp

Hướng dẫn này giống trong file pdf đính kèm, chỉ là bớt “chính thống” hơn thôi.

Nếu bạn có câu hỏi/góp ý thì cứ nhắn cho mình nha!

Xem filament của riêng mình trên Amazon

Nếu bạn muốn ủng hộ thêm thì ghé Patreon

Chúc bạn in vui vẻ!

Coi thêm Ẩn bớt

Thông số in

Định dạng
pdfstl
Số file mô hình
7
Tổng dung lượng
134,5 MB
File lớn nhất
44,7 MB
