Vỏ RPi Zero DISP 7A (Waveshare Zero-DISP-7A case)

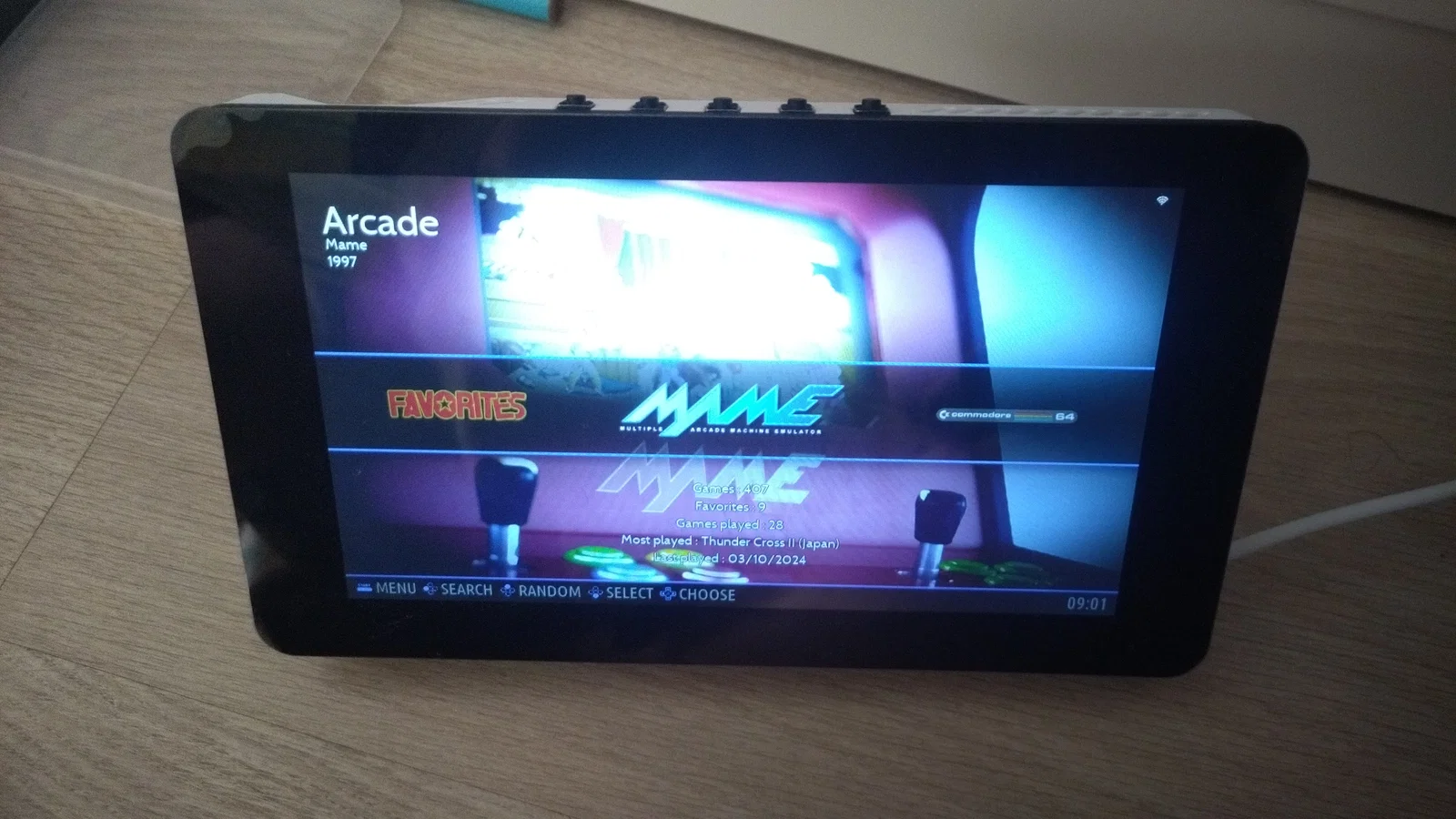

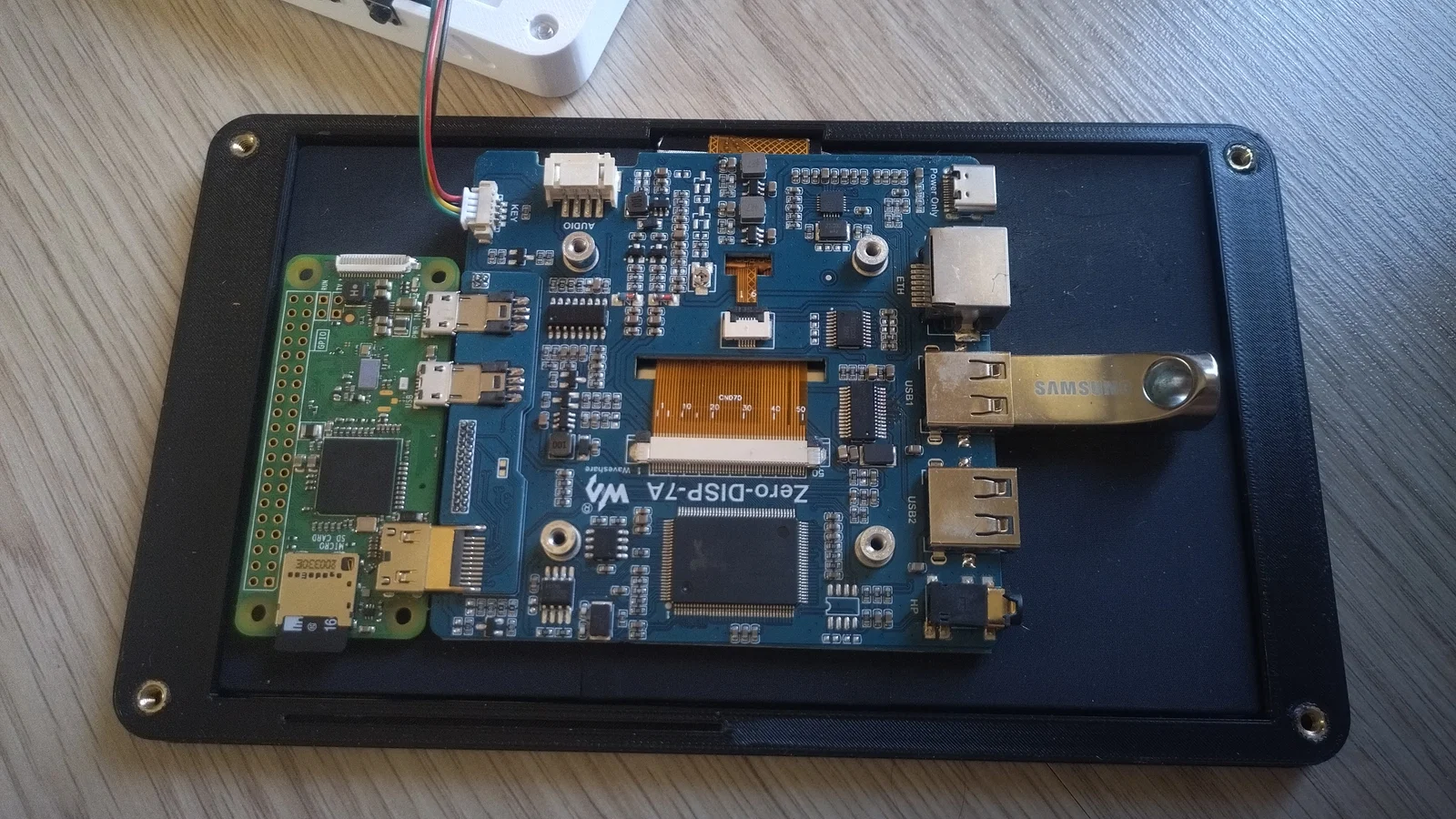

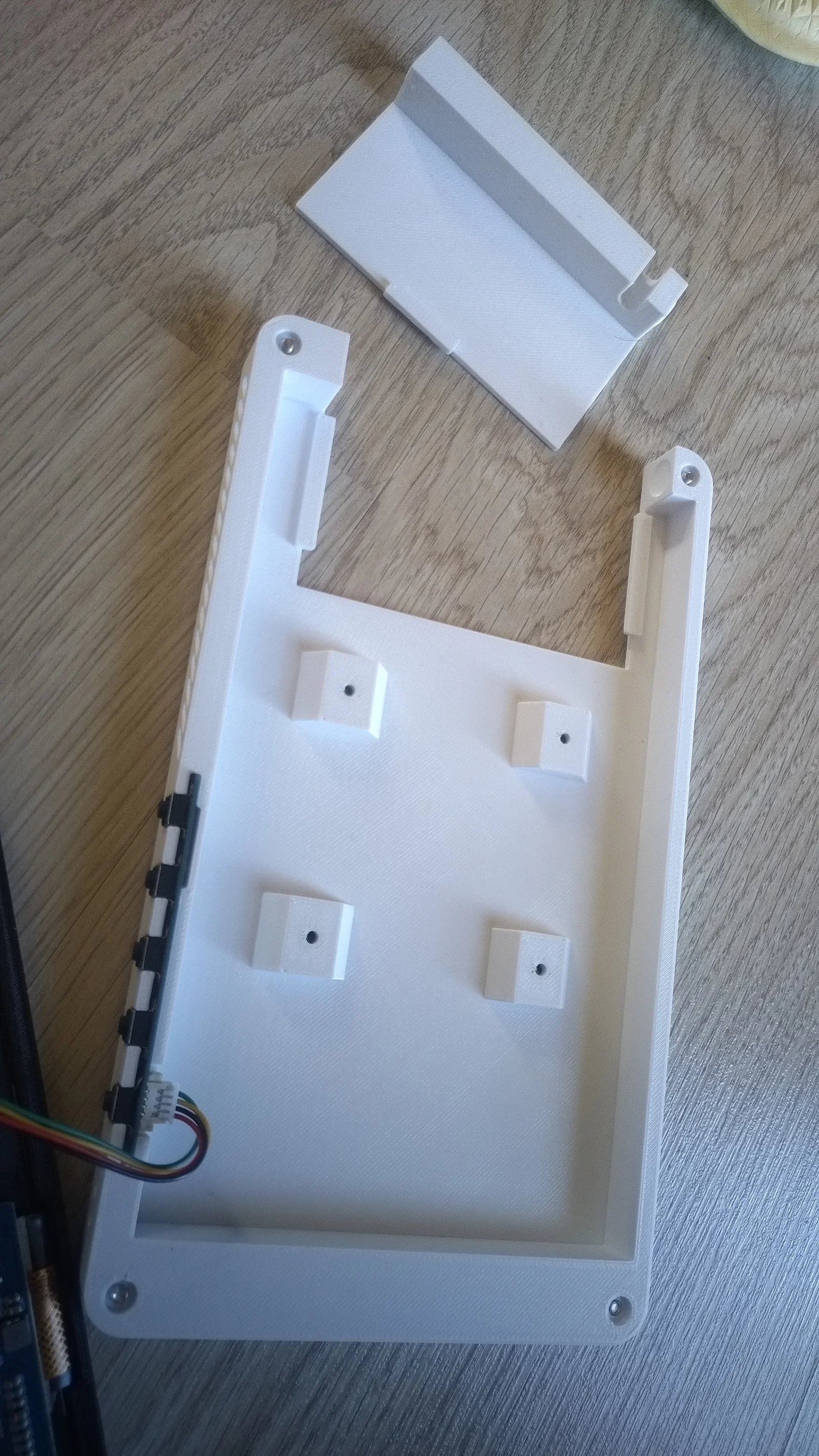

Vỏ cho màn hình Waveshare Zero-DISP-7A, cho phép thao tác các nút điều khiển ở phía trên và vẫn chừa lối để rút/tháo thẻ SD trên Raspberry Pi Zero(2), đồng thời truy cập được các cổng Power, eth, USB và audio out của màn hình. Có sẵn điểm bắt loa dọc theo cạnh dưới.

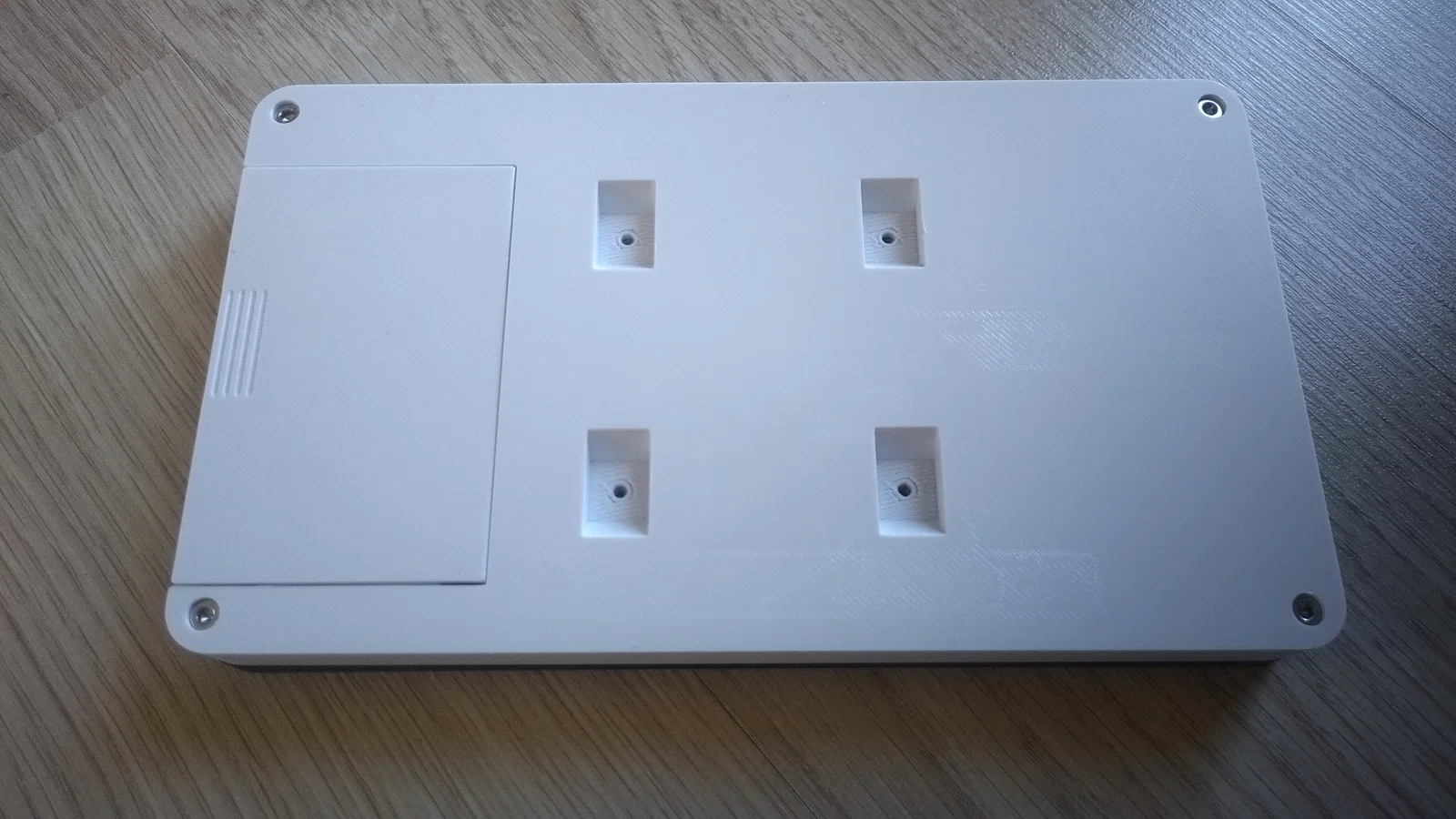

Bạn cũng có thể dùng các điểm bắt trên màn hình để gắn chân đế hoặc treo lên tường như khung tranh, v.v.

Insert dùng M3, d=5mm, h=4mm.

EDIT 20240825: Tăng chiều dài cho board nút bấm.

EDIT 20240805: Mình được báo là lỗ bắt ốc đôi khi không khớp đúng.

Mình đã liên hệ Waveshare và họ cho biết các board được gắn thủ công nên vị trí có thể lệch nhẹ giữa các lô.

Model mới đã cập nhật: lỗ lớn hơn và phần ngàm có thêm rãnh để dùng kèm washer.

Nếu bạn đã in bản cũ rồi thì chỉ cần in lại phần stand mới và khoan lỗ giữa lên 5mm. Mình nghĩ vậy là đủ. Nếu vẫn chưa ổn thì báo mình biết nha.

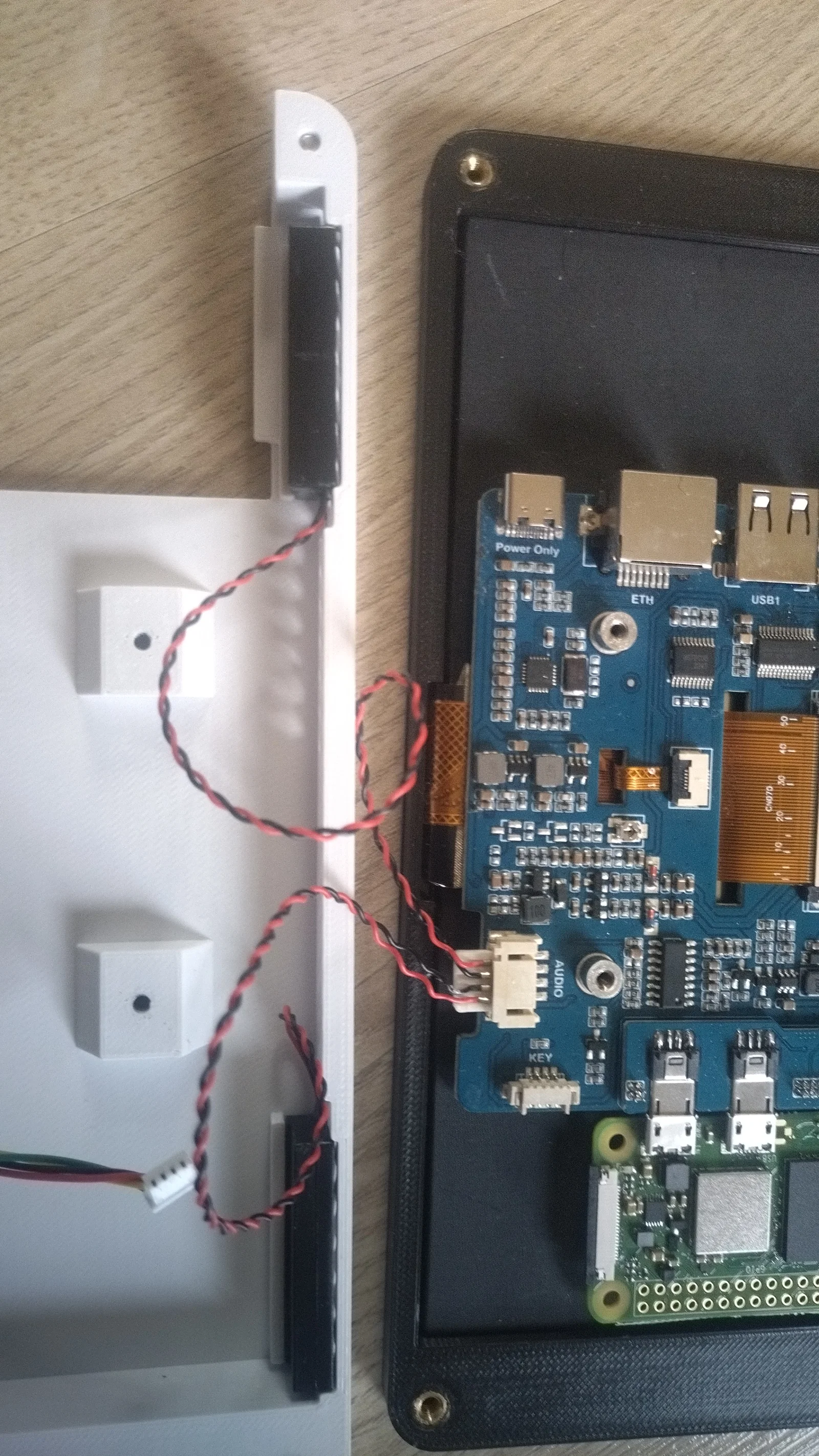

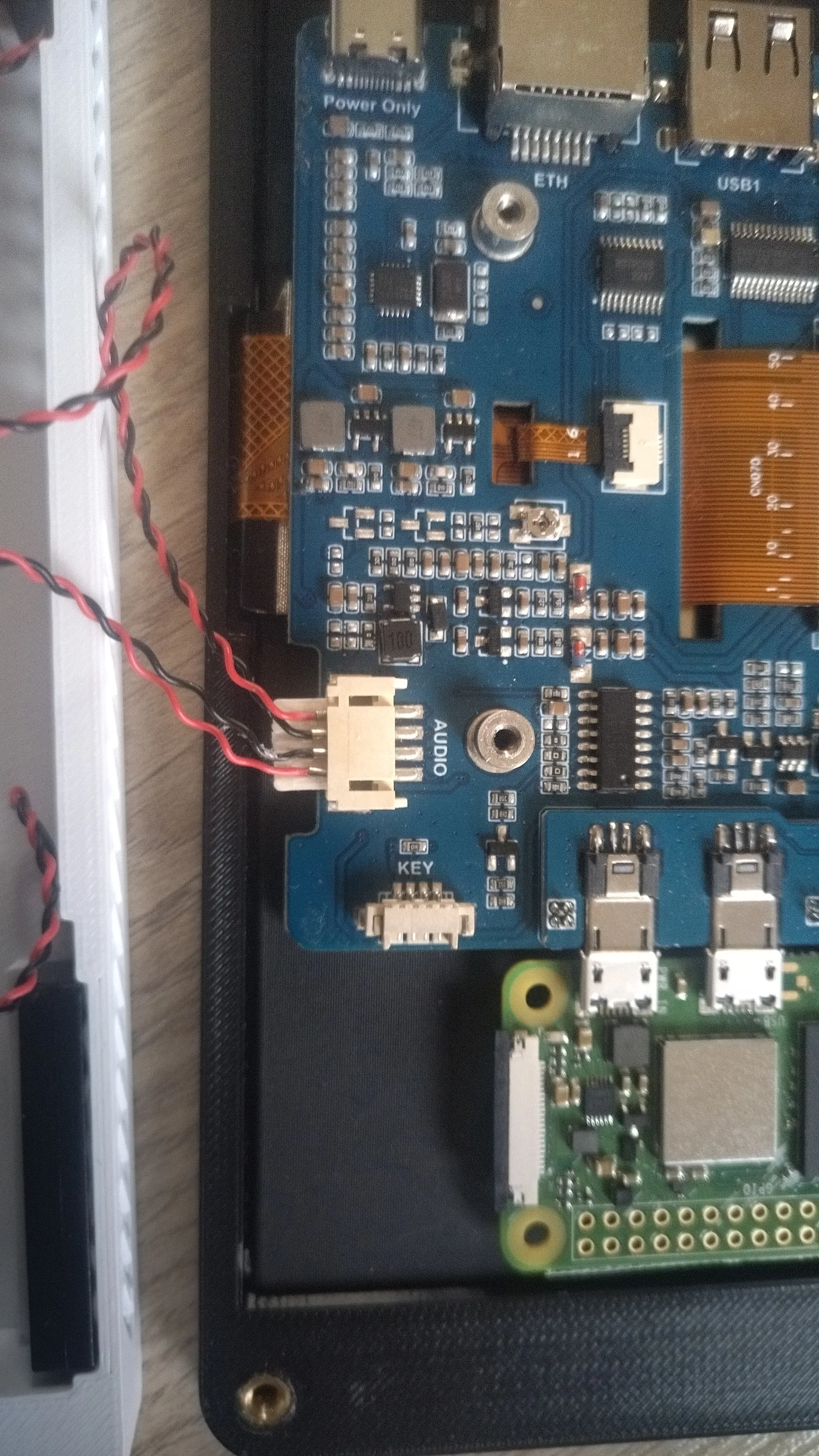

EDIT 20240624: Thêm điểm bắt loa. Mình dùng loại này từ AliExpress vì mình không tìm được loại có đầu nối grove connector phù hợp cho mục đích này. Mình có kèm một mock connector để bạn dùng hỗ trợ lắp đặt. Gỡ đầu nối mặc định bằng một cây kim, rồi mình thấy dán chúng vào đúng vị trí trên mock connector sẽ dễ hơn.

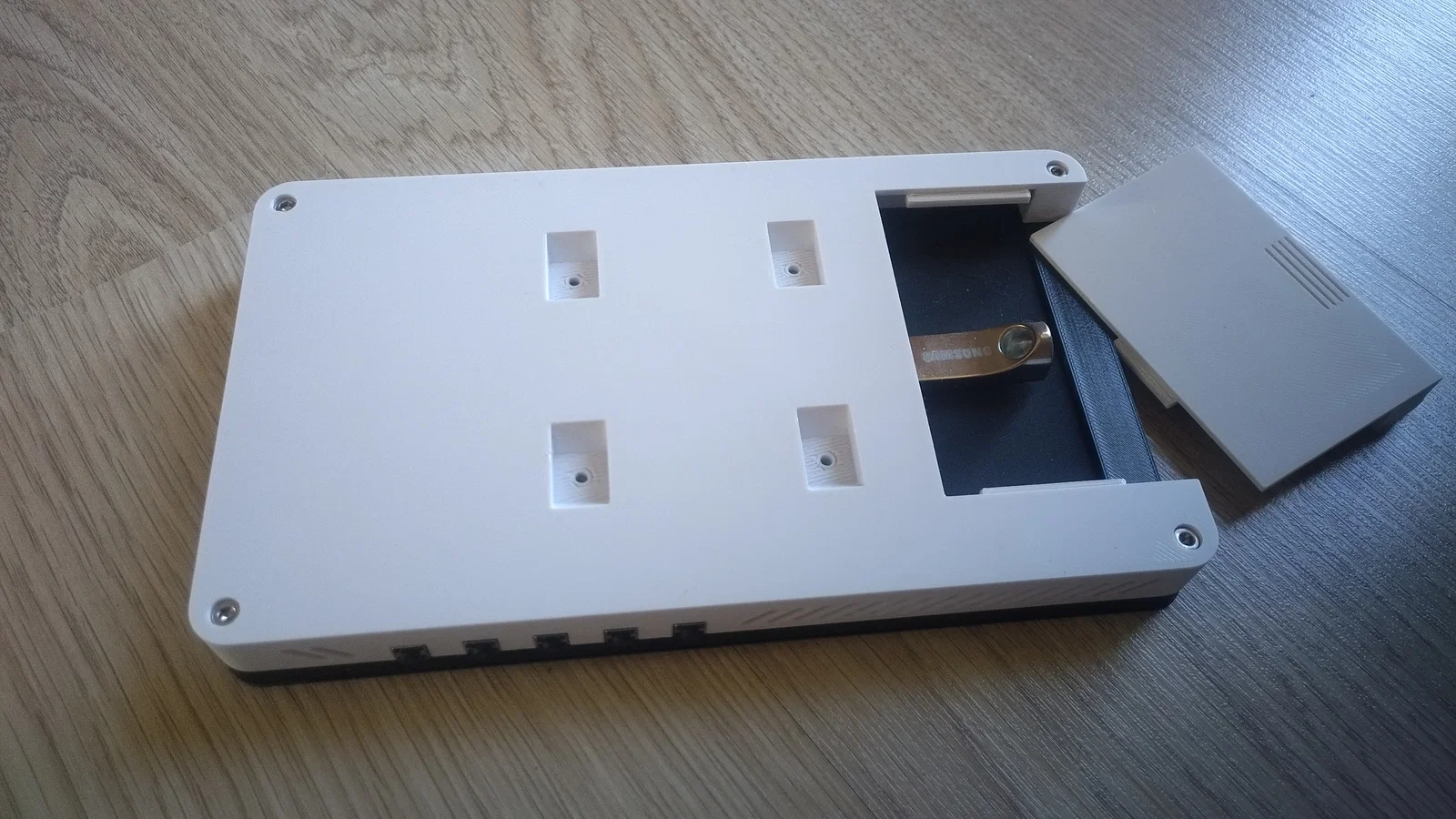

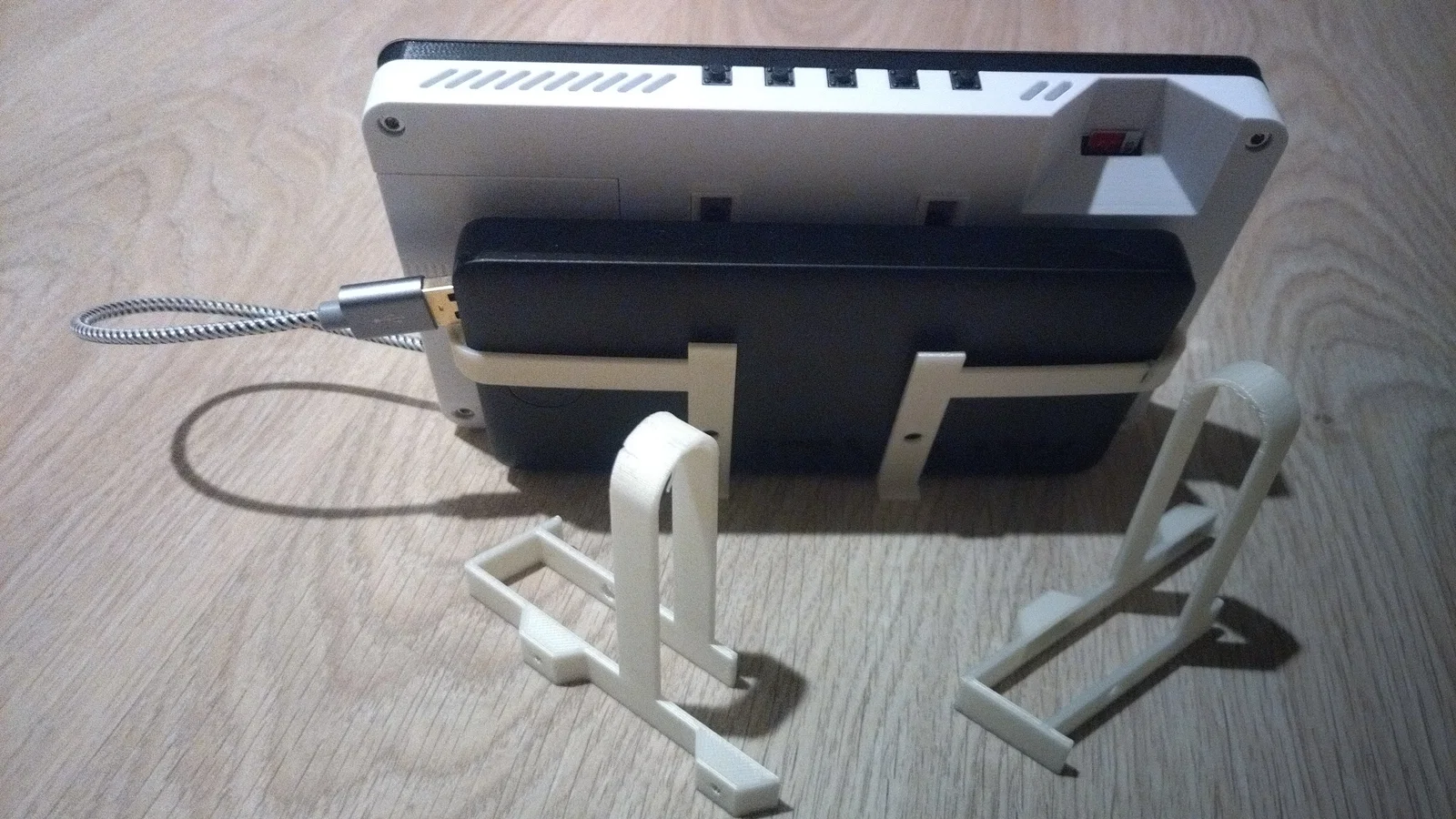

EDIT 20240607: Thêm stand pin mới cho powerbank.

EDIT 20251117: Thêm stand móc treo kiểu khung tranh.

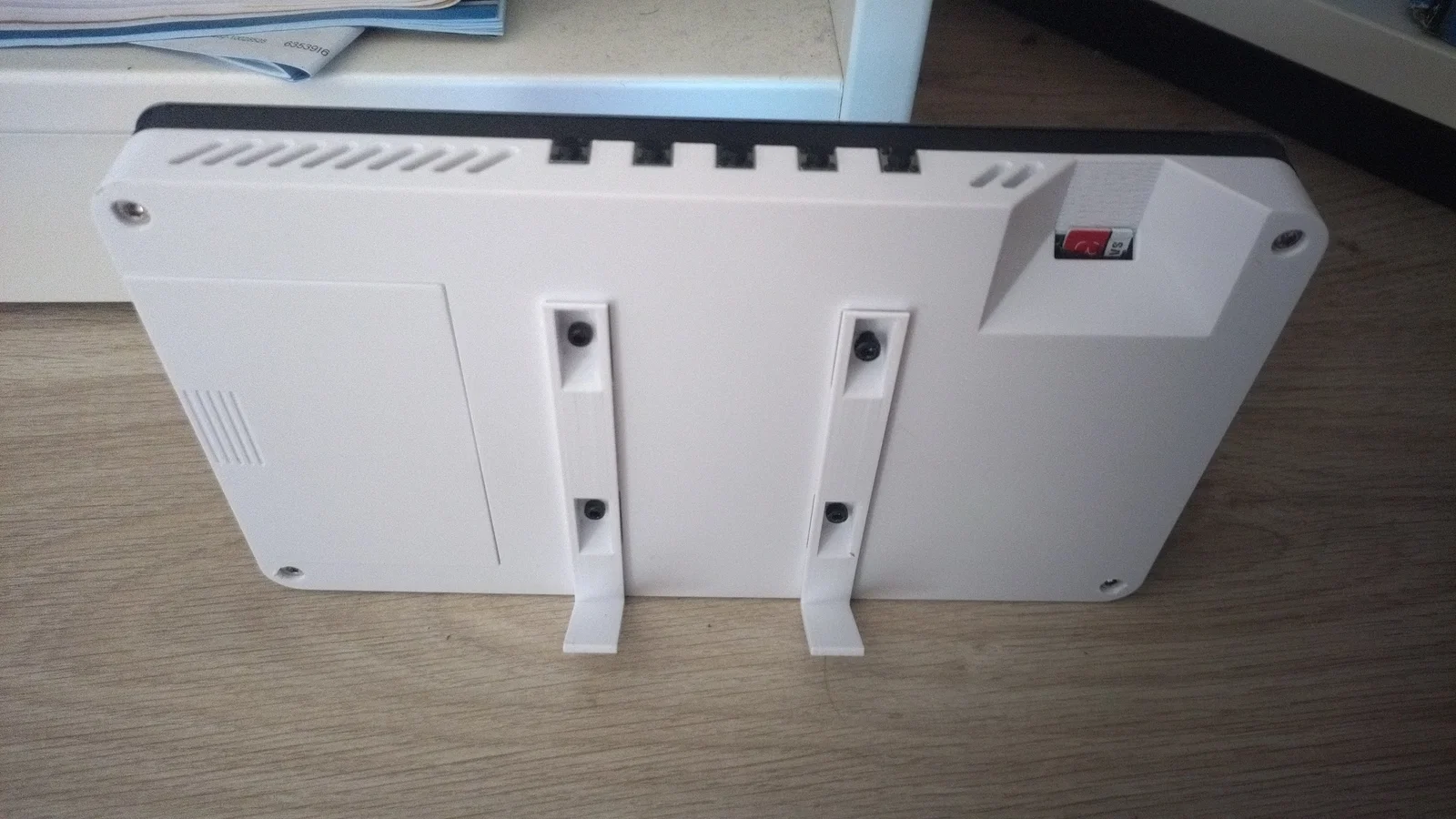

EDIT 20251118: Thêm stand dựng dọc. Tạm thời sẽ phải để hở phần door để dây cáp đi qua. Mới test cơ bản thôi nhưng thấy vẫn đáp ứng được.
