Núm (Knob) thay thế cho Arturia DrumBrute Impact

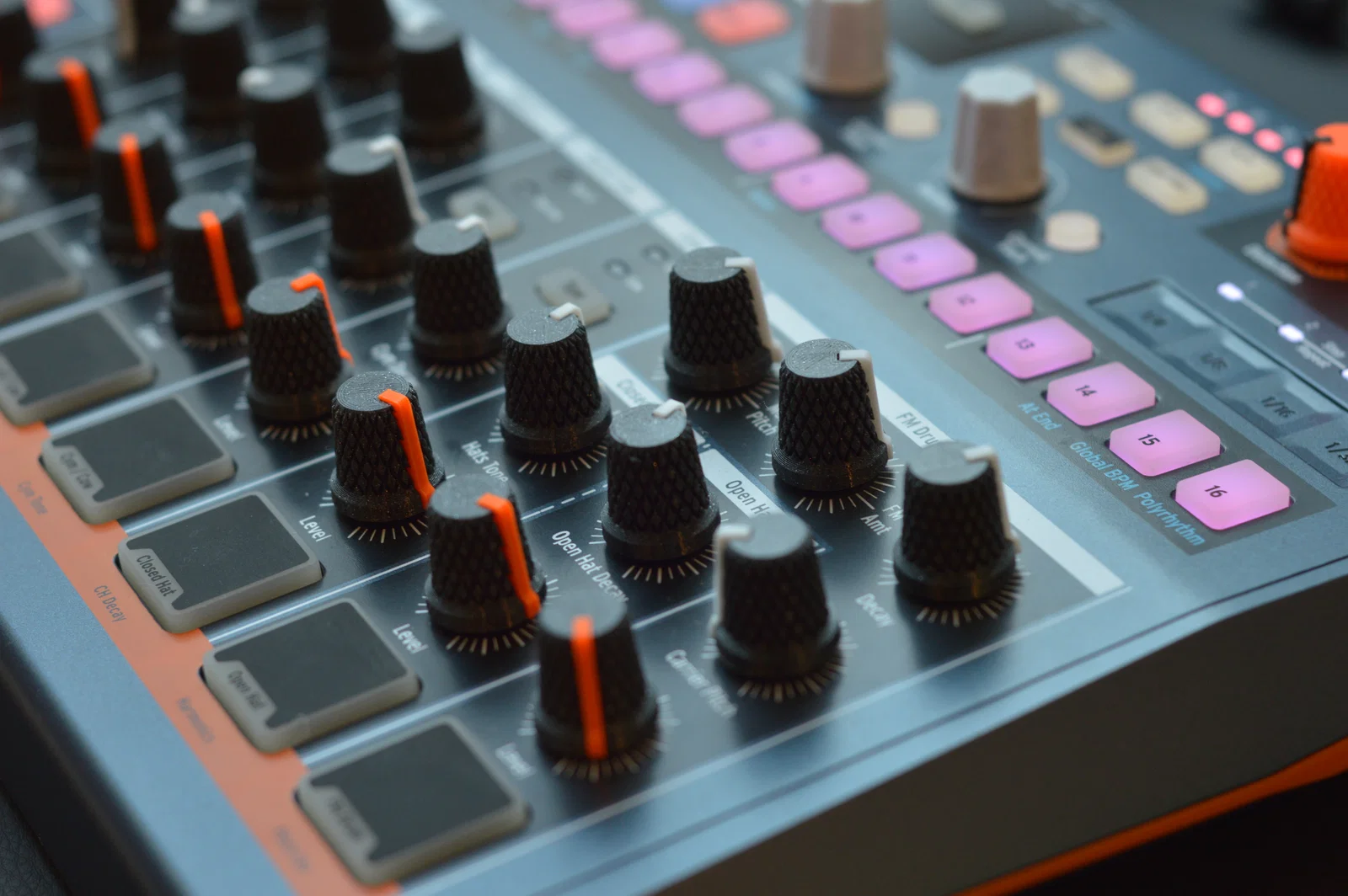

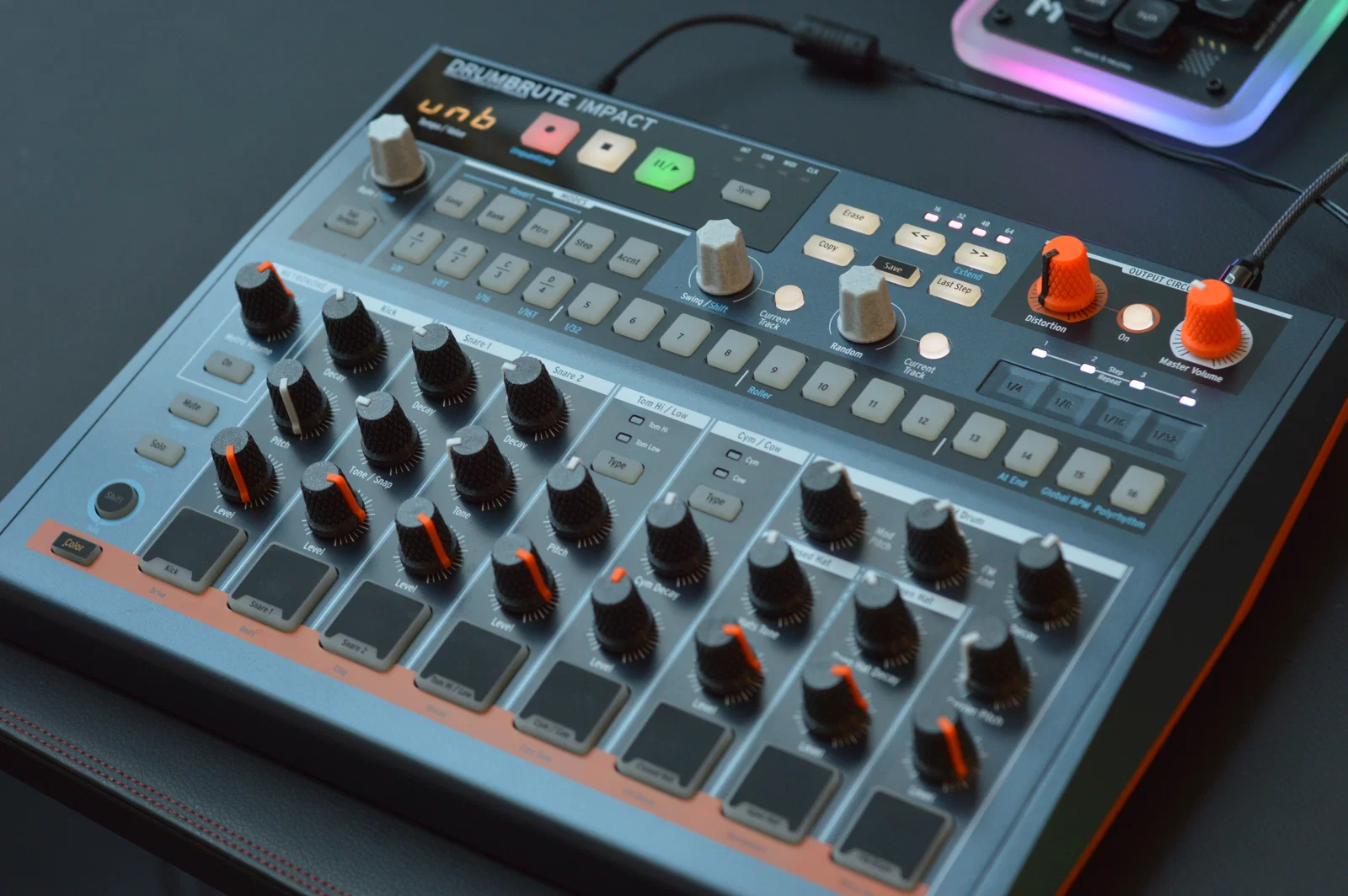

Lớp phủ cao su trên mấy núm (knob) của DrumBrute Impact của mình bị dính dính, nên mình làm mấy phần này để thay thế.

Phần vạch chỉ vị trí (position indicator) và phần núm là 2 chi tiết tách rời, nên bạn có thể phối/mix màu thoải mái ngay cả khi chỉ dùng máy in 1 extruder.

Parts

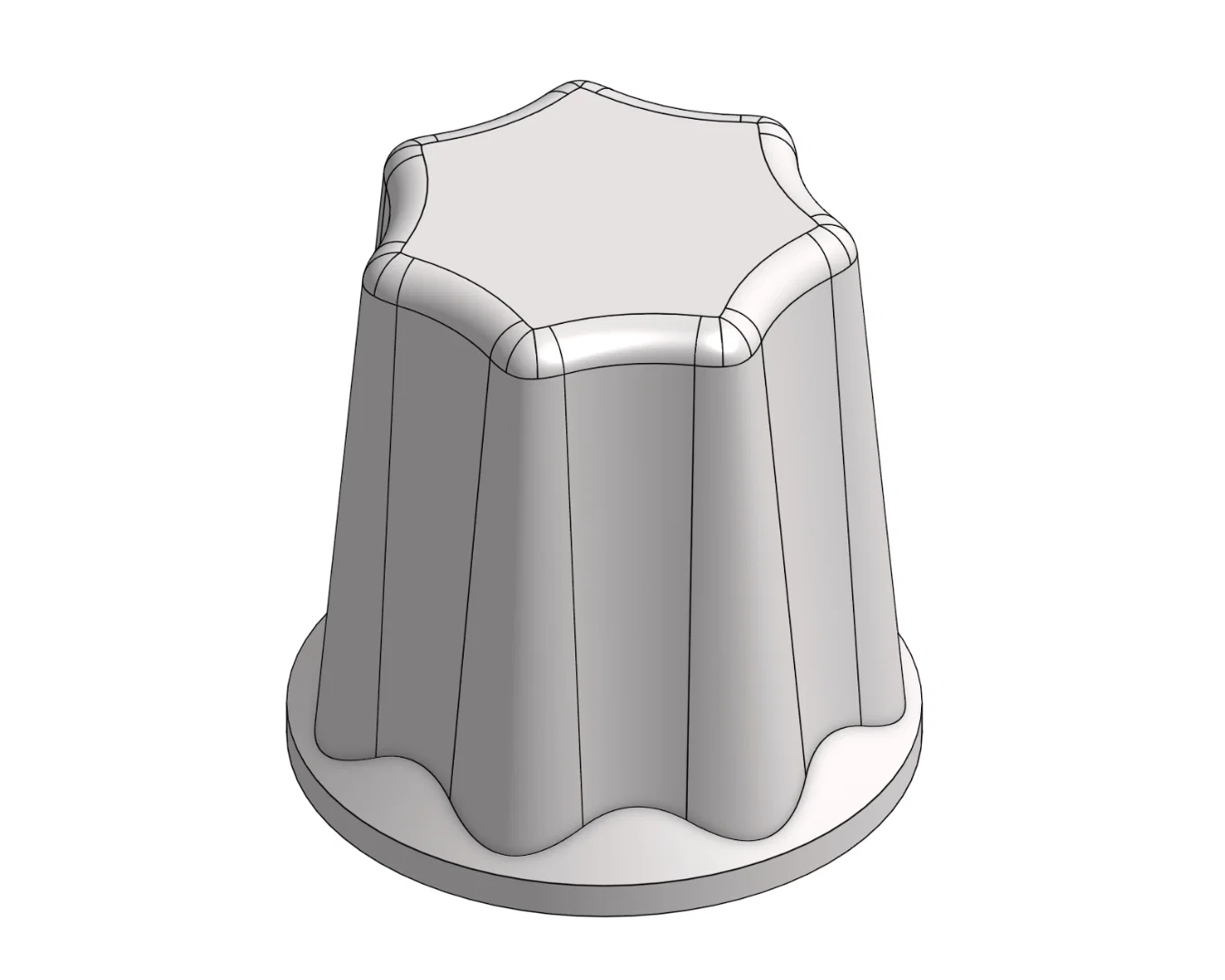

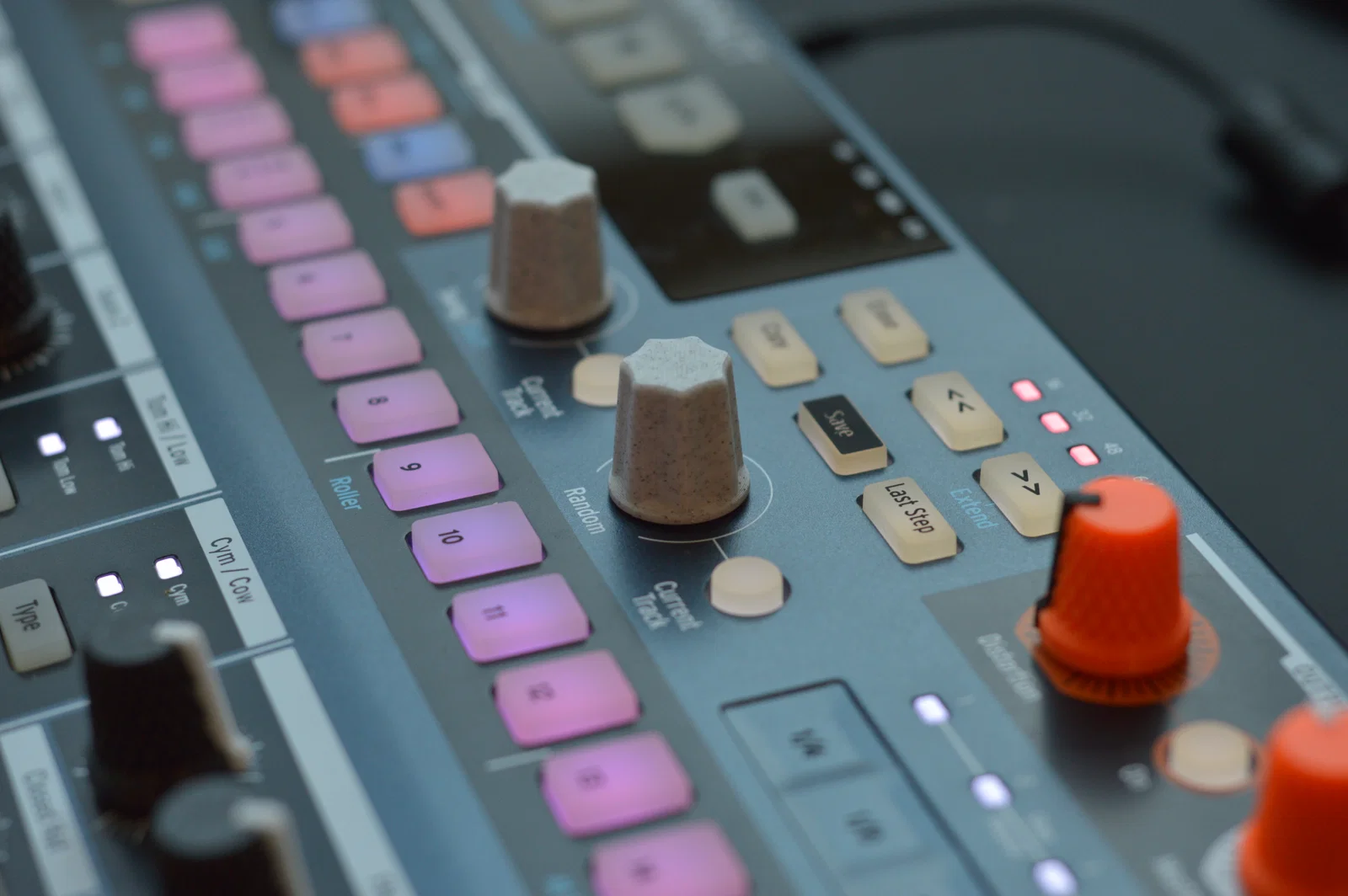

Trên DrumBrute có 2 loại encoder: 3 encoder endless (hoặc incremental) (3 cái màu trắng), và encoder absolute (những cái còn lại).

Encoder endless có trục kim loại ngắn hơn; encoder absolute có trục nhựa đen và dài hơn.

Printing

In file “indicator” theo hướng nằm phẳng, còn knob thì in úp xuống.

Mình dùng PLA với nozzle 0.25 và layer height 0.15.

Khi in phần indicator, bạn có thể muốn chỉnh setting “Elephant foot” (xem trong slicer của bạn).
Với cấu hình 0.25 @ 0.15 của mình, mình dùng elephant foot compensation 0.1mm.

Filament trong hình đều là Prusament: Galaxy Black, Signal White, Marble Grey, Prusa Orange.

Assembly

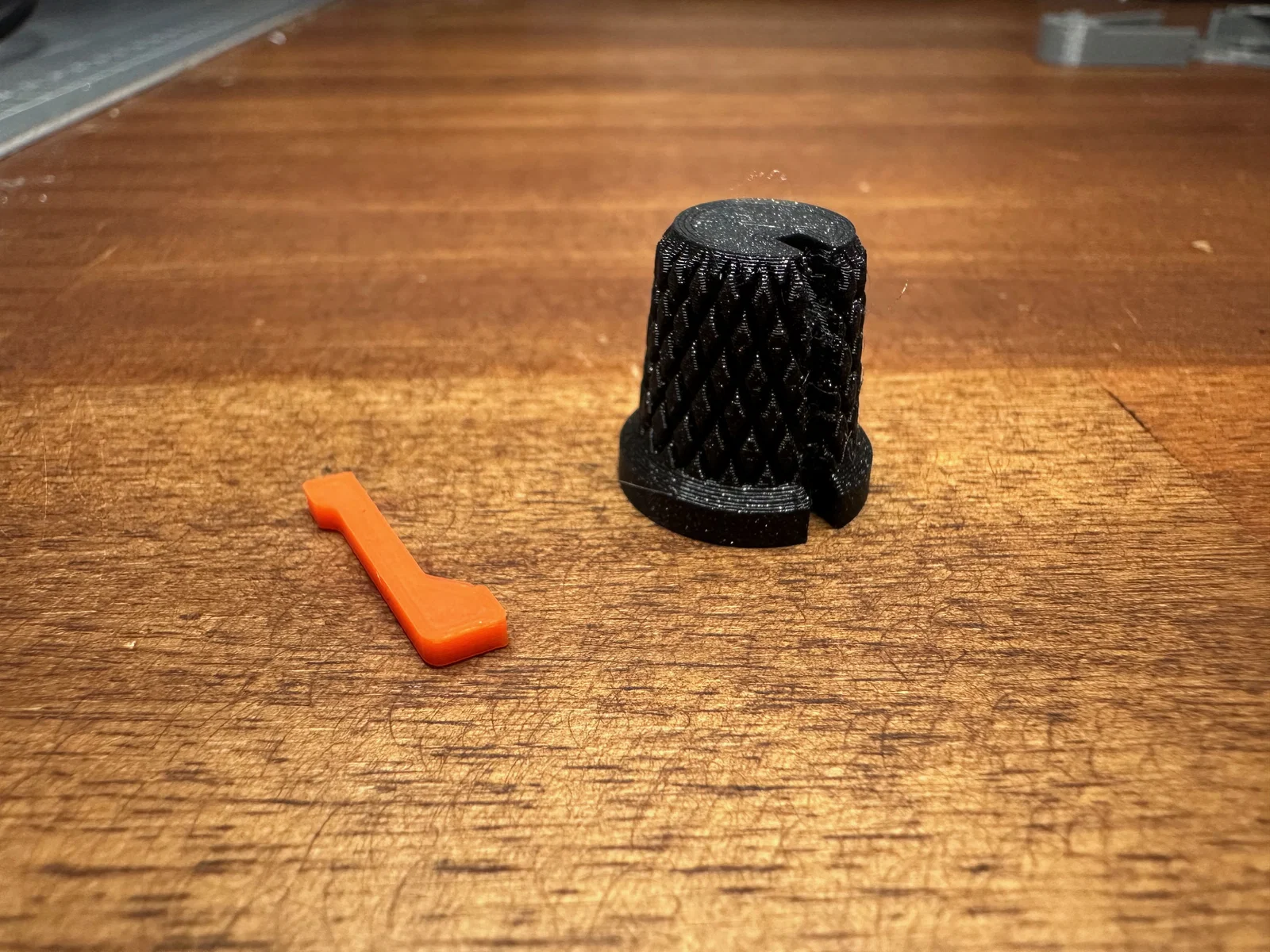

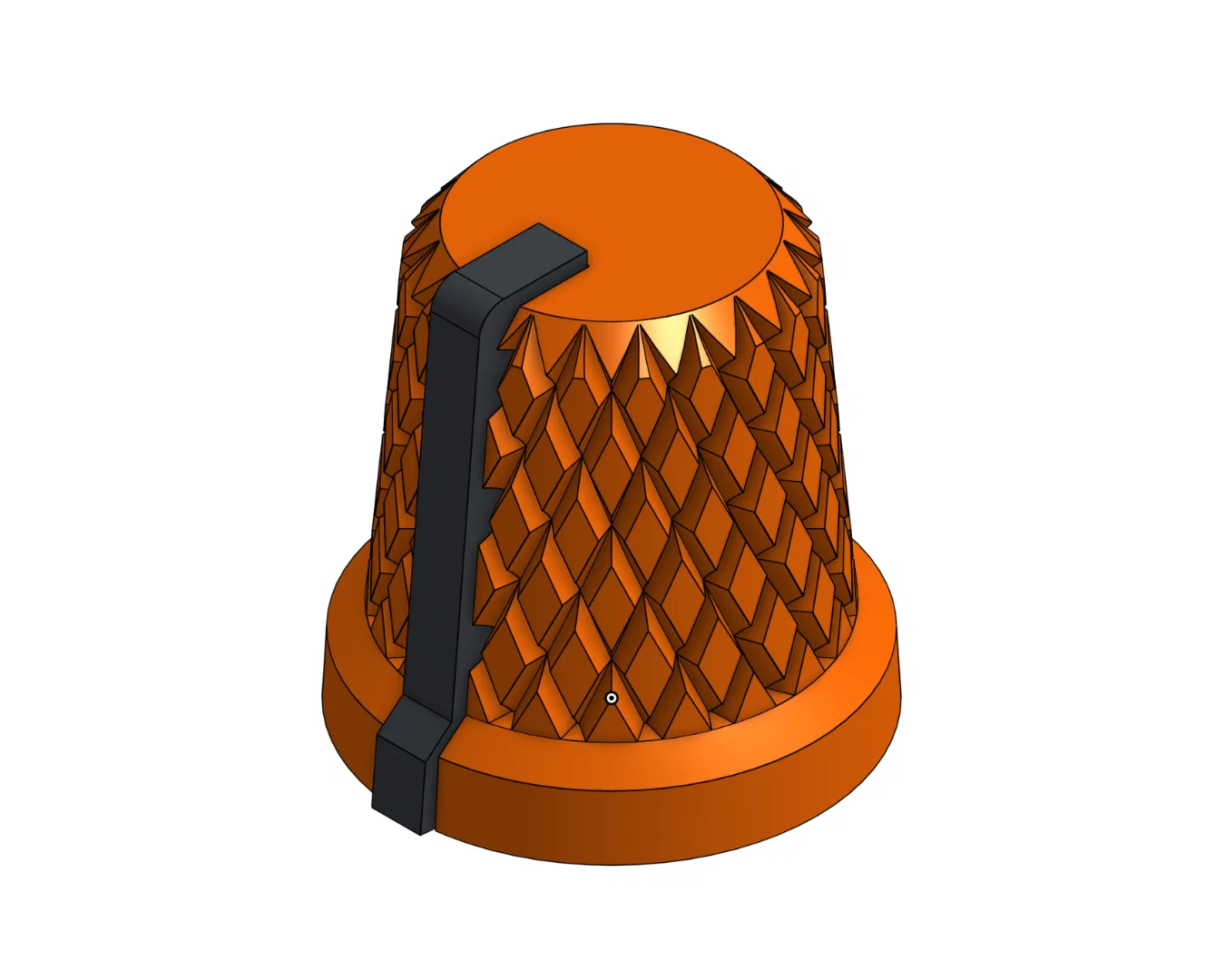

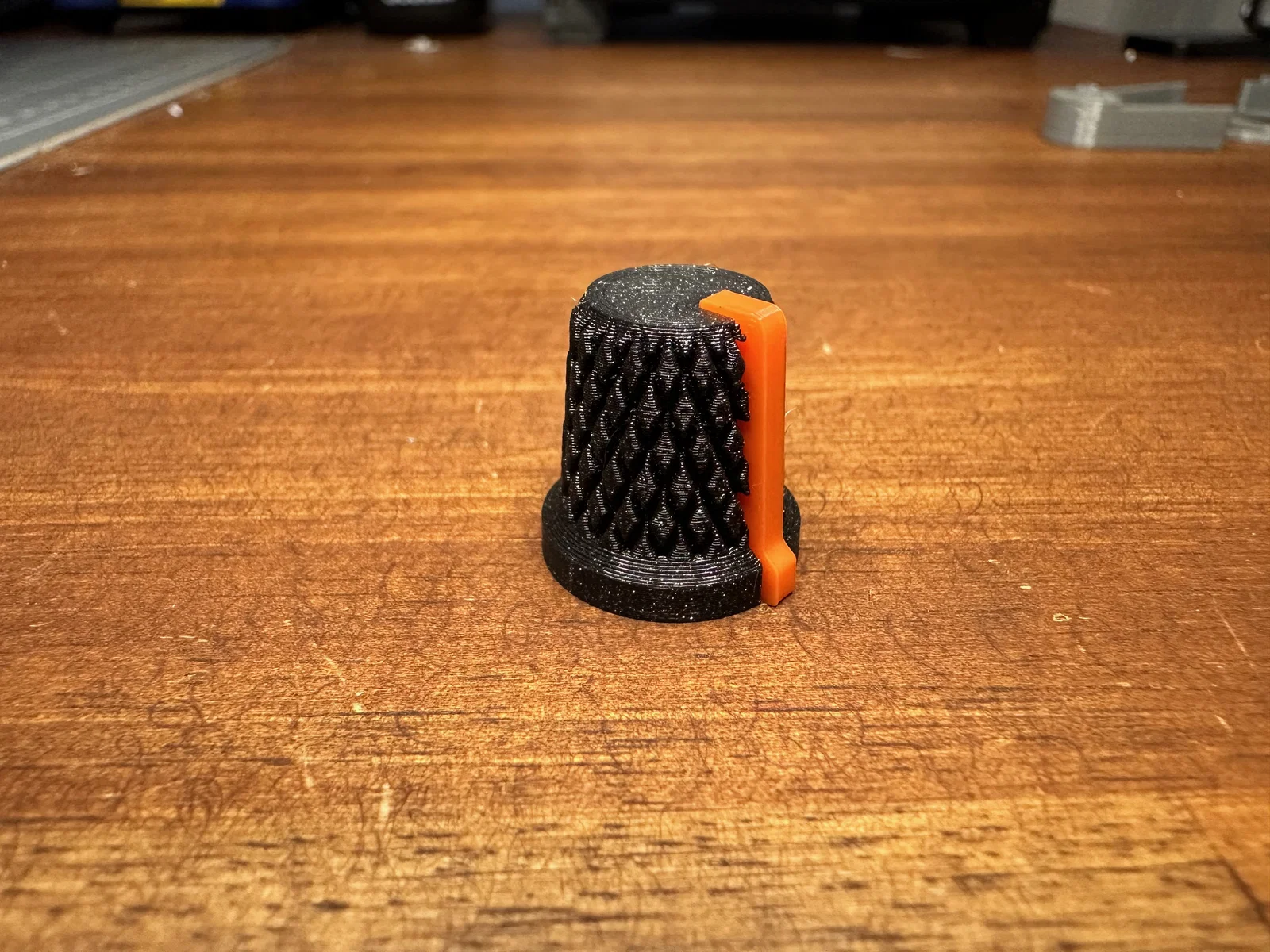

Với encoder absolute, in “not endless knob.stl” và “not endless knob indicator.stl”, rồi chỉ cần ấn indicator vào khe của knob.
Sẽ cần lực hơi mạnh; mình tì chi tiết lên một mặt cứng (kiểu như mặt bàn) để đảm bảo nó vô khít, đẹp.

Dung sai khá sát (0.1 mm), nên tùy máy (YMMV) nếu máy bạn không chuẩn kích thước; lúc đó bạn có thể scale indicator lên/xuống trong slicer.
Bạn cũng có thể chỉnh trực tiếp model trong OnShape.

Source File

Model này được dựng bằng OnShape, file nguồn có ở đây và đây.
