Đầu máy Crocodile có phanh hoạt động (working brakes)

Giới thiệu

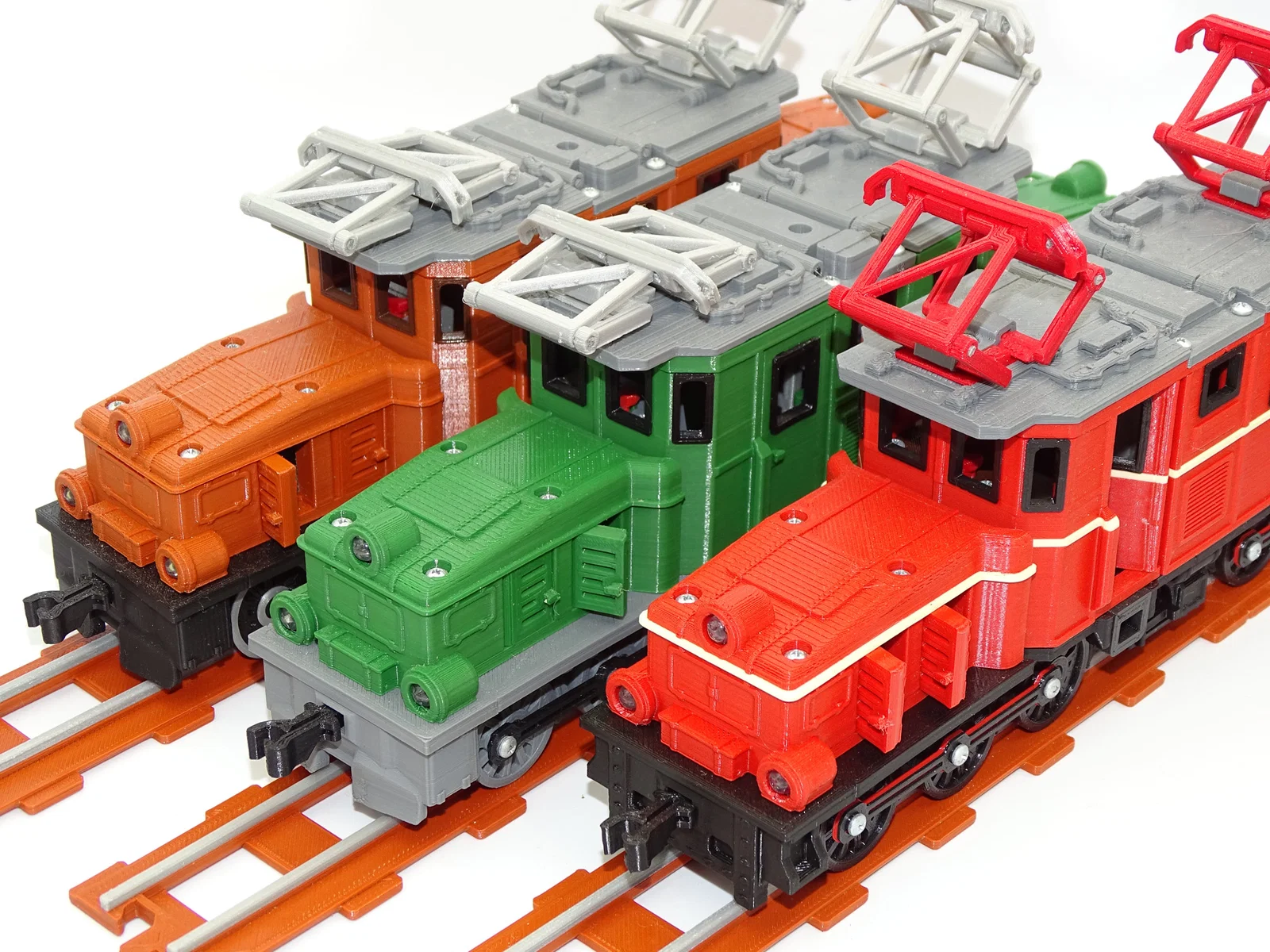

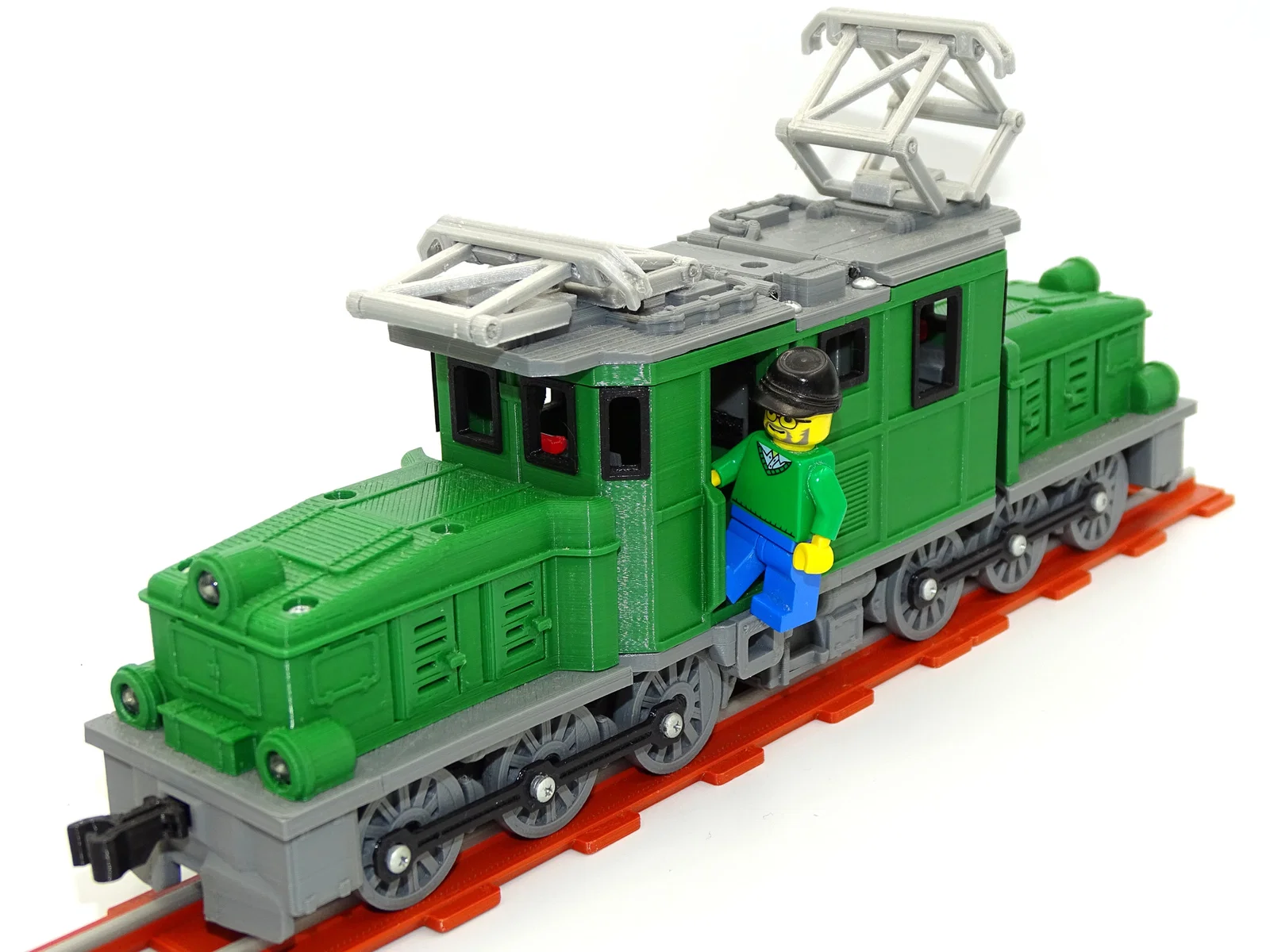

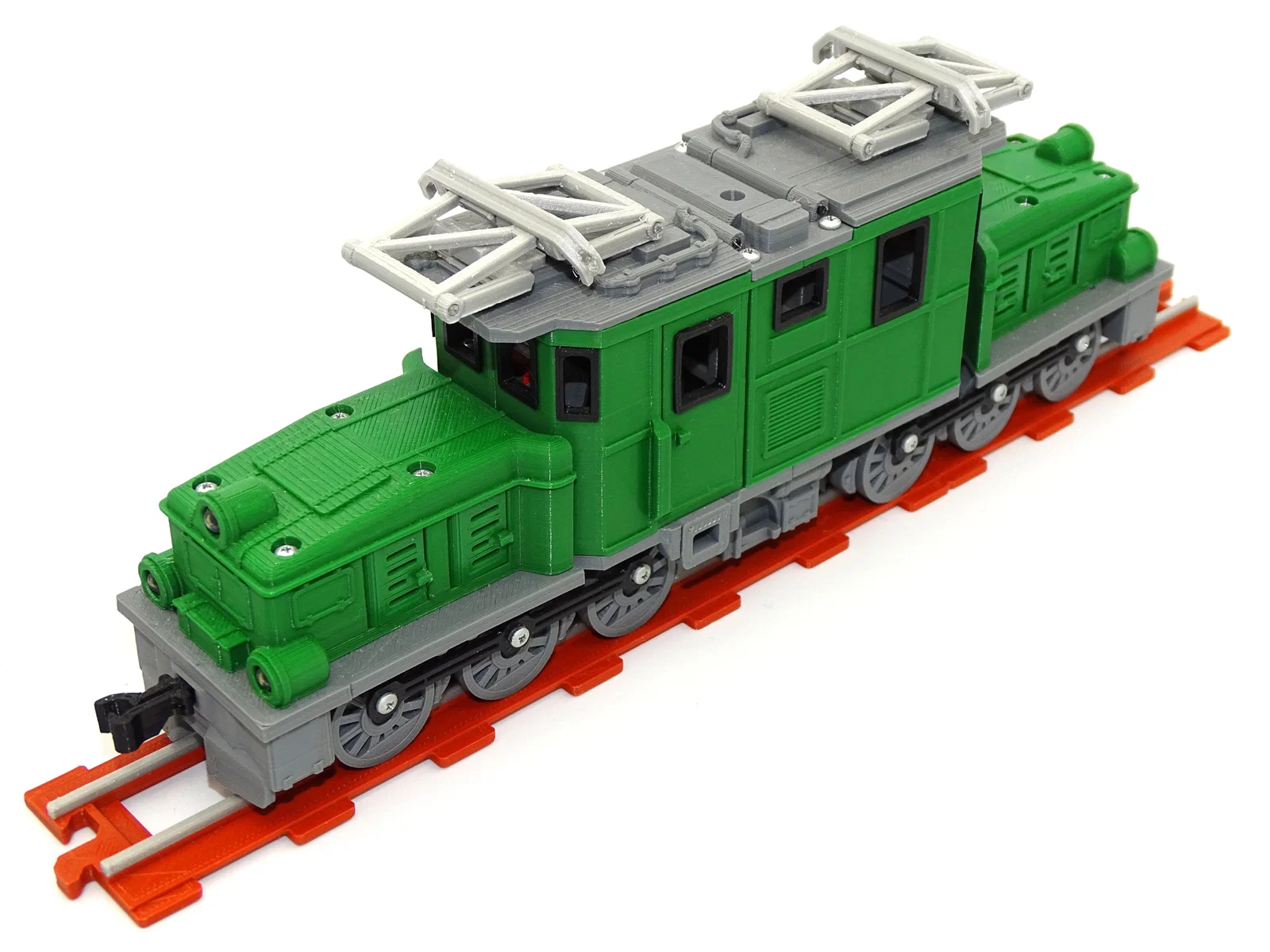

Một mẫu đồ chơi đầu máy “crocodile” cỡ nhỏ, có thể mở cửa và mở mái, kèm phanh hoạt động thật sự. Đầu máy này vừa với các figure kiểu gạch (brick figures) phổ biến.

Tất cả chi tiết đều rất dễ in, kể cả với người mới (không cần dùng supports). Mọi bộ phận đã sẵn sàng để in trên các máy in 3D nhỏ nhất (kích thước vùng in tối thiểu 80*80*75 mm).

Toàn bộ đồ chơi của tụi mình được thiết kế để chơi vui, có nhiều chức năng hay ho: cửa mở, nắp mở, khoang chứa. Bạn có thể in và lắp ráp cùng con nít ở nhà — nhiều chi tiết và ốc vít nên làm rất đã. Xem thêm các dự án khác tại:
https://www.printed-toys.com

Nếu bạn muốn ủng hộ mình:

• chỉ cần mua gì đó trong shop https://www.printed-toys.com (Bạn trả bao nhiêu tùy ý!)
• chia sẻ hoặc thả like trang Facebook: https://www.facebook.com/printedToys
• chia sẻ hoặc thả like trang X/Twitter: https://twitter.com/Printed_Toys

Cảm ơn bạn!


Lưu ý quan trọng

Tất cả file của đầu máy nằm trong một file zip (crocodile-loco-ver.2.0.zip). Để minh họa và theo yêu cầu của printables.com, có một file croc-nose-body.stl được để bên ngoài file zip, nhưng file này cũng đã có sẵn trong archive. Sau khi tải về, hãy giải nén toàn bộ thư mục và đọc phần thông tin bên trong.

Linh kiện/vật liệu cần có (gợi ý, bạn có thể dùng loại tương đương)

• 75 con vít M2.2x6.5 (DIN7981),
• vài đoạn ngắn filament 1.75 mm để làm bản lề,
• keo cyanoacrylate (không bắt buộc nhưng có thể cần để dán bánh xe vào trục).

Linh kiện tùy chọn

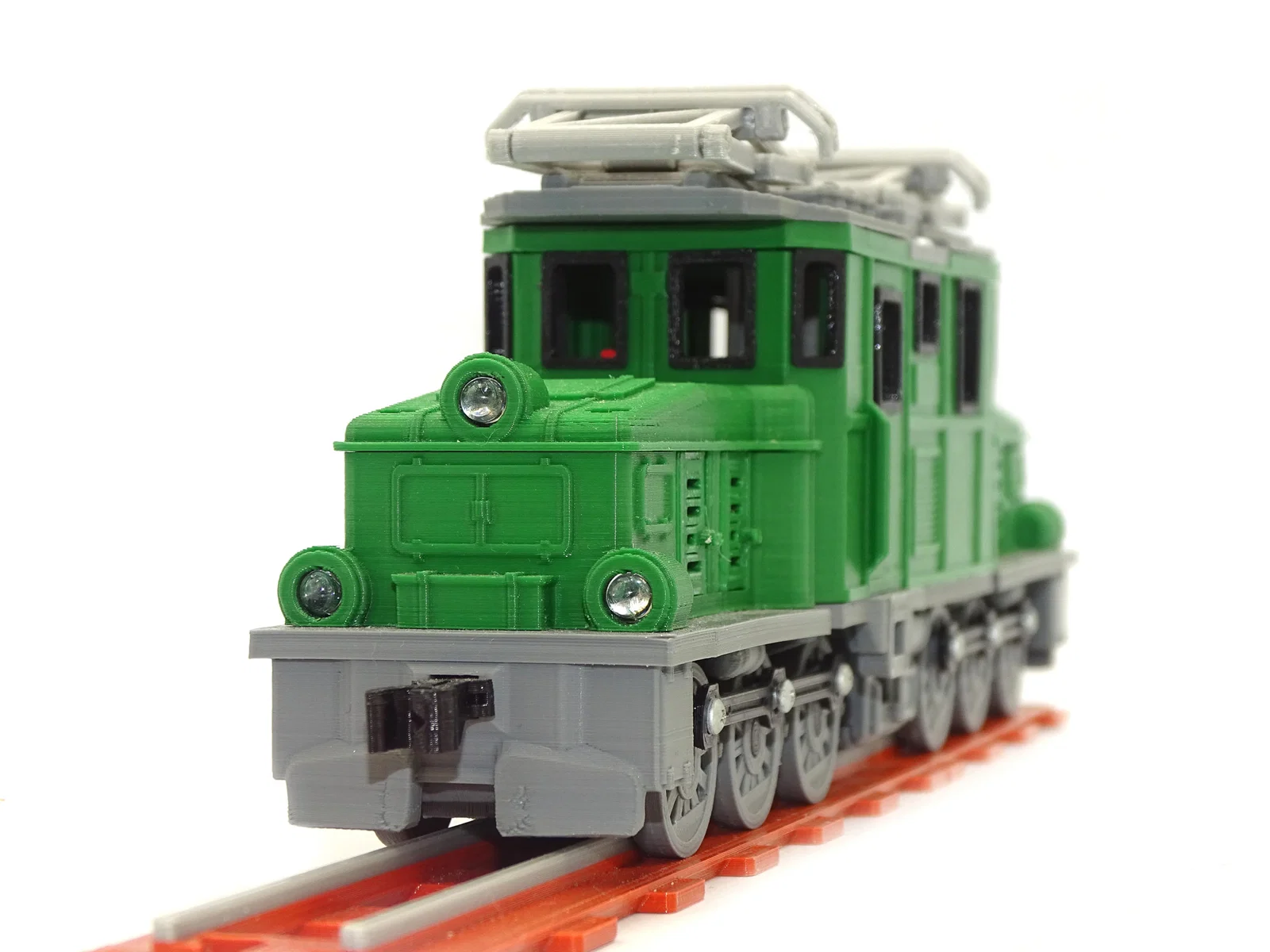

• đầu máy đã được chuẩn bị để lắp một bộ đèn (6* LED trắng 5 mm), bạn cũng có thể dùng LED trắng như “giả đèn phản quang” (ngay cả khi bạn không định đấu với pin),
• tủ điện đã được chuẩn bị để lắp bốn công tắc PCB 7*7 mm ON/OFF, pin có thể đặt trong phần “mũi” của đầu máy.

In 3D

• Khuyến nghị dùng filament PLA, nozzle 0.4 mm và layer height 0.2 mm, nhưng bạn có thể thử các thiết lập khác.
• Tất cả file đã ở đúng tư thế sẵn để in, bạn không cần xoay trong slicer.
• Các chi tiết dễ in và không cần supports, brims hay rafts (ngoại lệ duy nhất là axle-with-spline.stl in theo phương đứng, với file này khuyến nghị thêm một brim nhỏ).
• In tất cả chi tiết với infill 100% (đầu máy chạy tốt hơn nếu nặng hơn một chút; chênh lệch thời gian và lượng filament so với infill thấp là không đáng kể).
• Tất cả cửa sổ cabin nằm trong file croc-windows-all.stl, nhưng bạn cũng có thể in từng cái riêng từ các file croc-window-***.stl.

Lắp ráp

• Nếu bạn không muốn dùng LED, bạn có thể dùng file lamp-instead-of-LEDs.stl thay thế.
• Kích thước bánh xe và trục đáng lẽ khớp với nhau, nhưng nếu bị lỏng thì thử dán keo. Bạn cũng có thể vát nhẹ đầu trục bằng đồ chuốt bút chì loại thường.
  Nếu trục quá dày, bạn có thể chà nhám nhẹ lỗ trên bánh xe hoặc rất nhẹ nhàng đổi scale của file axle-with-spline.stl khi slicing (chỉ đổi scale theo phương ngang; phương dọc phải giữ 1:1). Bên mình có thiết kế một dụng cụ hỗ trợ lắp bánh & trục riêng: wheel and axle assembly tool, bạn có thể in ra để làm cho dễ.
• Nhớ canh sao cho hai bánh đối diện lệch nhau 90 độ (trên trục có dấu nhỏ để giúp bạn canh). Việc này rất quan trọng, vì nếu góc trên bất kỳ trục nào khác đi, bánh sẽ bị kẹt. Bạn cũng có thể dùng loại bánh không có thanh truyền từ file wheel-without-coupling-rod.stl.
• Cố gắng đừng siết chặt thanh truyền coupling-rod.stl. Nó cần phải lỏng vừa và quay trơn. Nếu thanh truyền bị chặt quá, bạn có thể nới to nhẹ các lỗ trên đó.

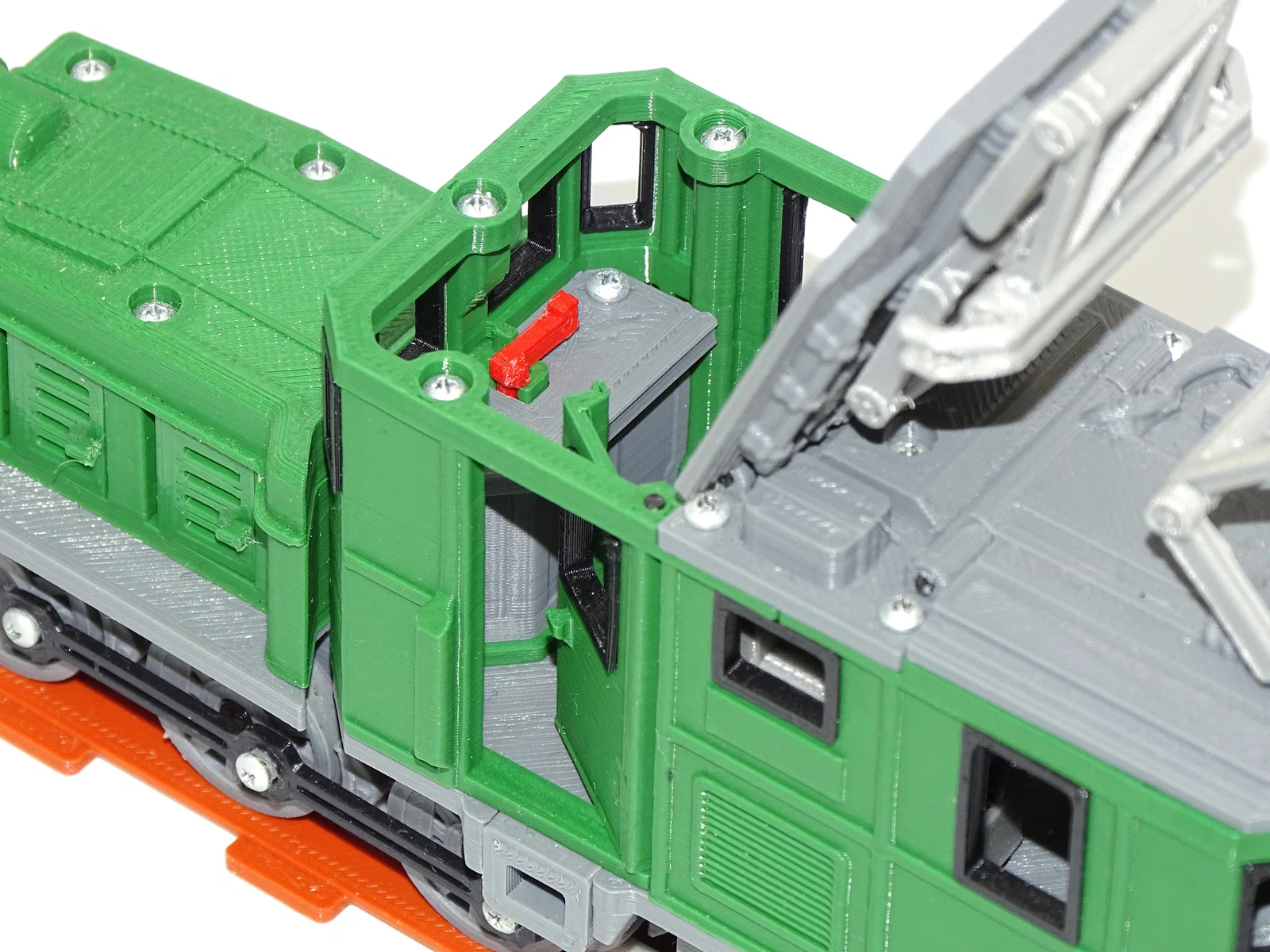

• Trước khi ráp cabin, kiểm tra cần phanh (brake lever) phải xoay trơn tru.
• Dùng các đoạn filament 1.75 mm để gắn cửa và mái.
• File pantograph nằm trong thư mục riêng pantograph-v1. Xem video hướng dẫn cách lắp pantograph.

Video hướng dẫn lắp ráp

Nhấn để xem video hướng dẫn lắp ráp trên Youtube.
Bạn có thể tạm dừng video và tua từng khung hình bằng nút "<" và ">" trên bàn phím.

Tương thích ngược

Vào ngày 26/06/2022, do điều chỉnh để tàu chạy trên ray, cách gắn coupler đã được thay đổi. Để nối được các toa cũ với toa mới, cần in và lắp phiên bản mới của các file coupler-automatic.stl và coupler-automatic-cotter.stl vào các toa đời cũ. (file có sẵn trong mẫu đầu máy miễn phí). Bạn cũng có thể lật ngược toàn bộ coupler trên các toa cũ, nhưng không khuyến nghị — tàu chạy trên track sẽ vào cua không chuẩn.
