Móc khóa tháo nhanh nam châm dạng tham số (Parametric magnetic quick release keychain)

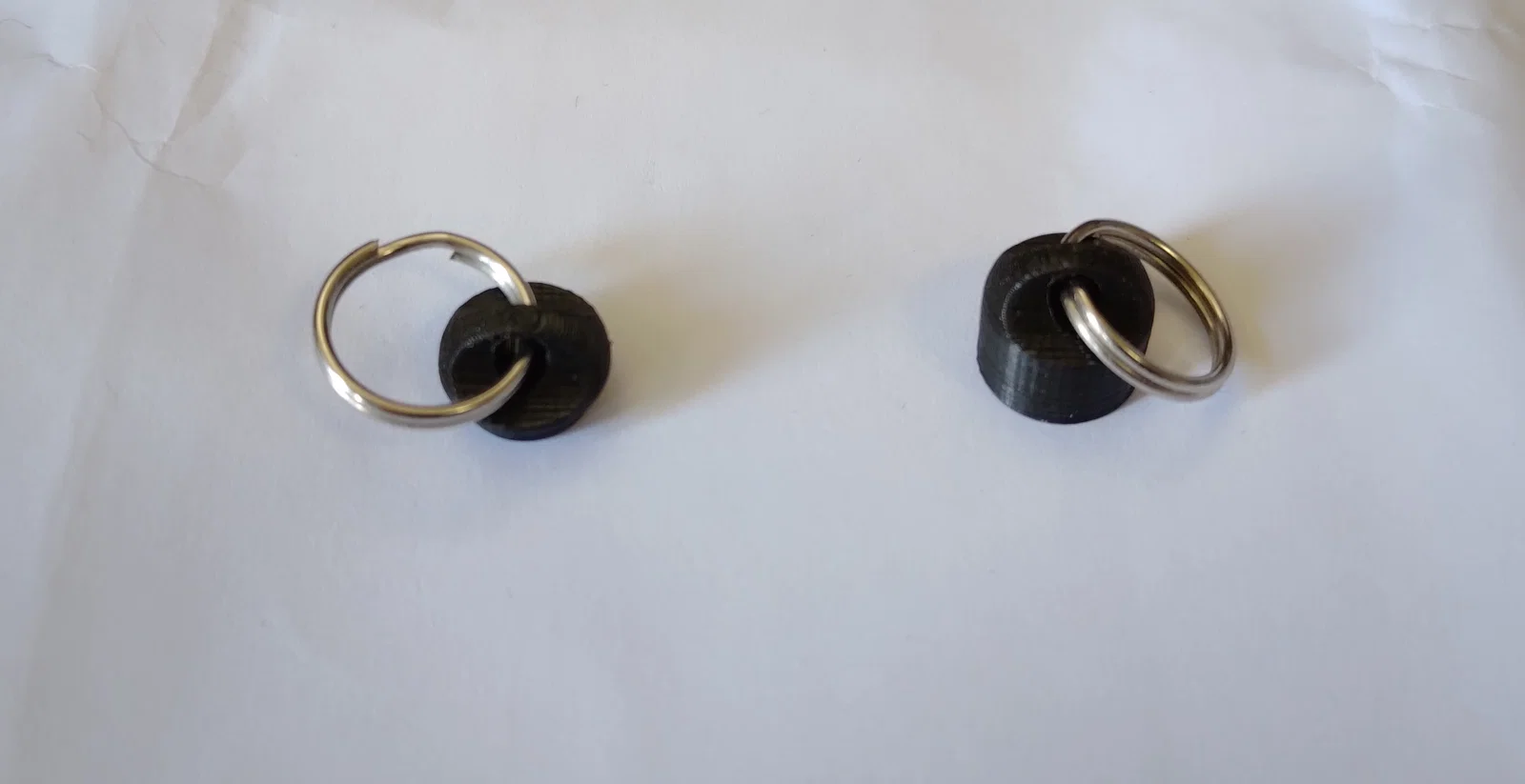

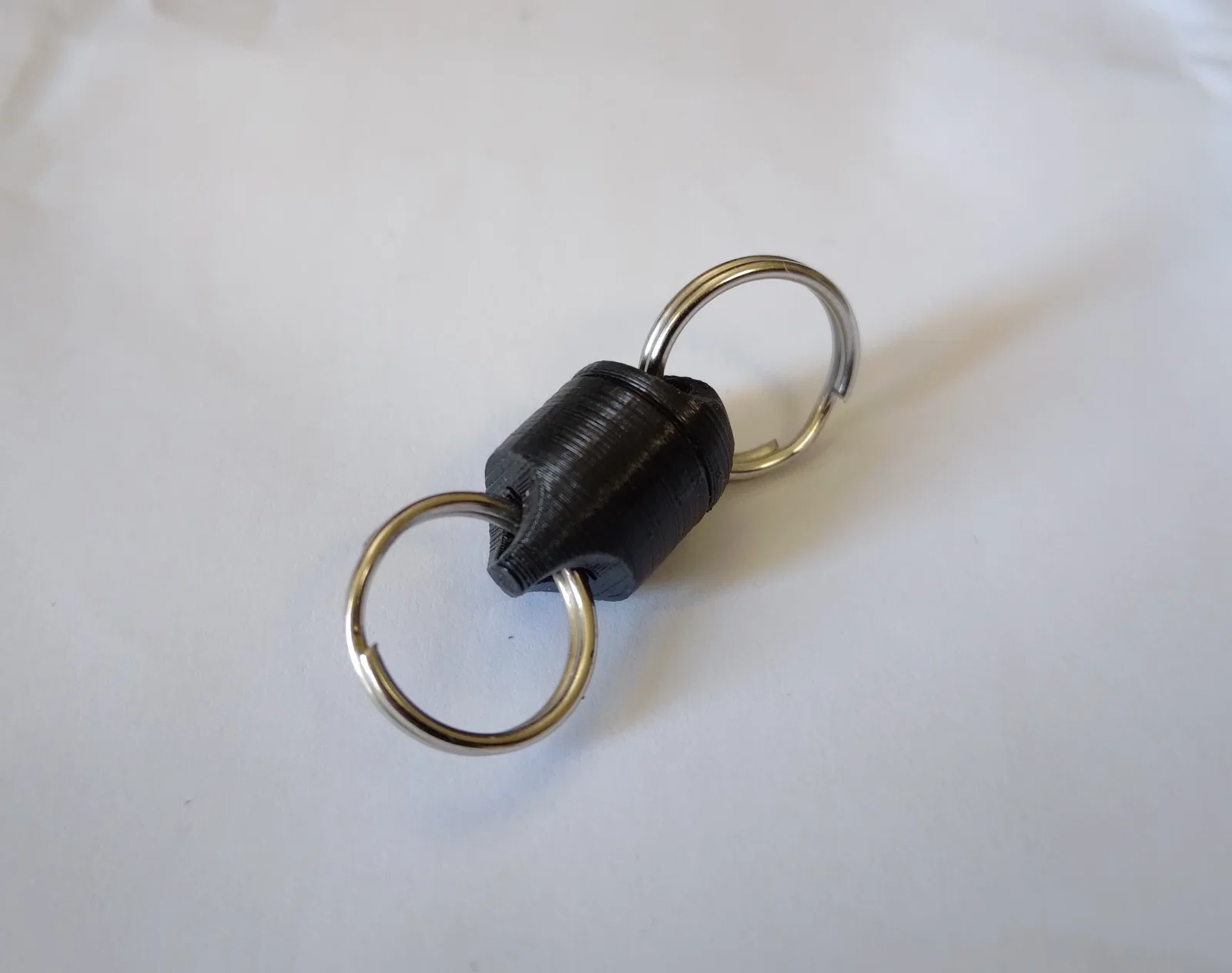

Một mẫu móc khóa tháo lắp nhanh bằng nam châm dạng tham số (parametric) đơn giản.

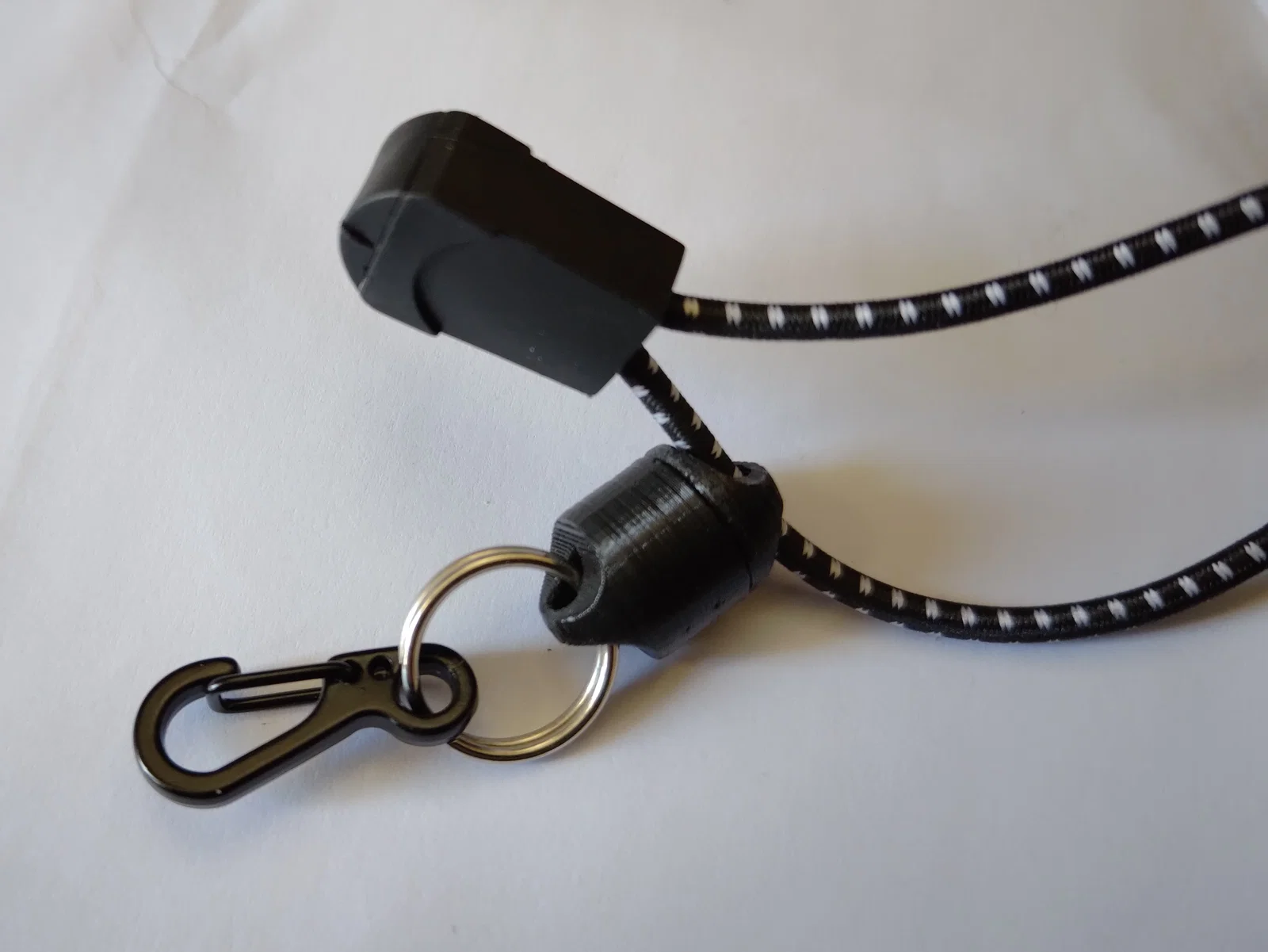

Mình làm cái này cách đây một thời gian để dùng với dụng cụ kéo mũi tên khi bắn cung và thấy hoạt động rất ổn.

Bạn có thể thay đổi đường kính và độ dày của nam châm phần trên và phần dưới, nếu bạn không có đúng size 8x3mm hoặc 6x2mm.

Bạn thậm chí có thể dùng nam châm không cùng kích thước (nếu cần), và file sẽ tự bù cho các khác biệt.

Còn vài tham số khác cũng có thể chỉnh (đều có mô tả), như clearanceOffset cho dung sai (mặc định 0.2mm).

Có thể in kèm brim và không cần supports theo đúng hướng như trong file, nếu độ bám lớp (layer adhesion) của bạn tốt; hoặc bạn có thể xoay mẫu và dùng thêm supports.

Thiết kế này được chọn riêng để vẫn dùng được với khoen móc khóa nhỏ, ngay cả khi dùng nam châm kích thước lớn hơn.

Layer height nên là 0.16mm hoặc thấp hơn.

Changelog:

v10

• sửa lỗi ở phần fillet của mảnh trên mà mình lỡ làm hỏng ngay trước khi đăng file (trước đó chỉ chạy đúng với một số kích thước nam châm nhất định)
• mình đã gỡ file v9.f3d để tránh gây nhầm lẫn

v13

• đổi ringHoleSafeZone để điều chỉnh đúng lượng vật liệu được thêm vào giữa lỗ khoen và phần nam châm
