Lenovo ThinkCentre Tiny NAS – Case gắn 6 HDD 3.5" cho ThinkCentre Tiny

Mình đã làm việc với Lenovo ThinkCentre Tiny M910Q/M910x trong các dự án một thời gian rồi. Mấy con này cực kỳ nhỏ gọn, giá ổn và mạnh bất ngờ. Lần này mình quyết định dựng một NAS server bằng một chiếc Tiny.

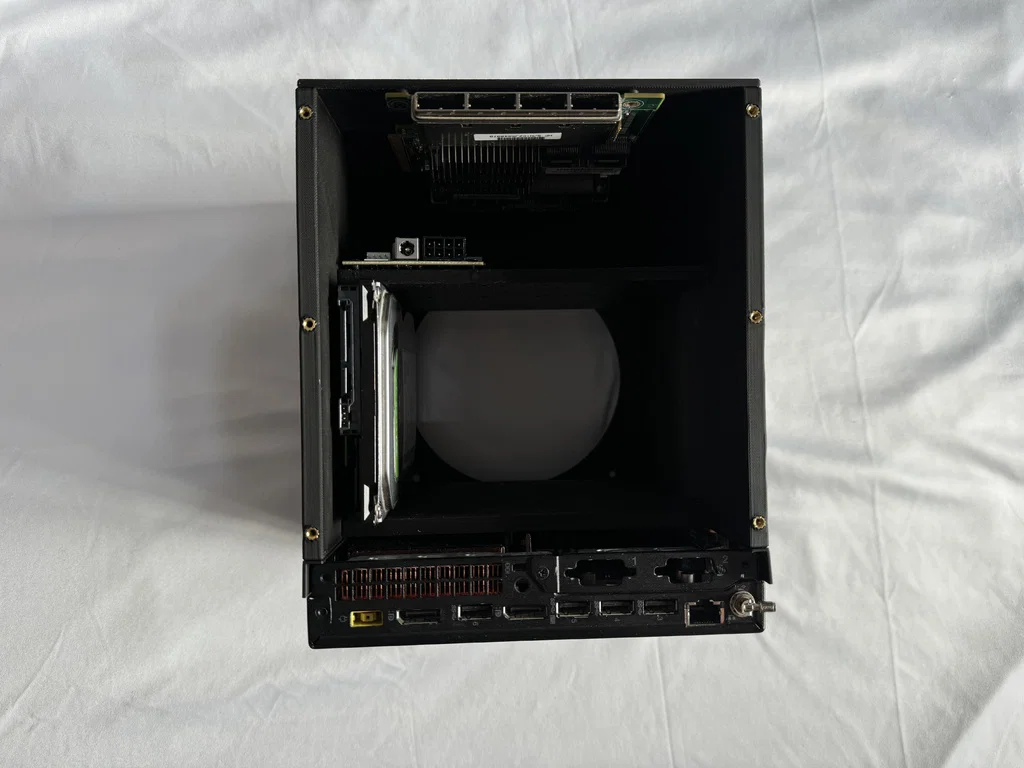

Mặc định, máy hỗ trợ 1 NVMe và 1 ổ SATA 2.5". Riêng bản M910X còn có thêm cổng PCI để mở rộng. Bản mod của mình dùng khe NVMe (khe này là chuẩn trên tất cả các model), nên bạn vẫn dùng được cổng SATA. Mình thiết kế một cái case để gắn được 6 ổ HDD 3.5" (do giới hạn kích thước của PC), và có tùy chọn mở rộng ra thêm thiết bị.

Cổng NVMe về bản chất là một lane PCIe 3.0 x4, nên mình tận dụng điểm này.

Bạn có 3 lựa chọn:

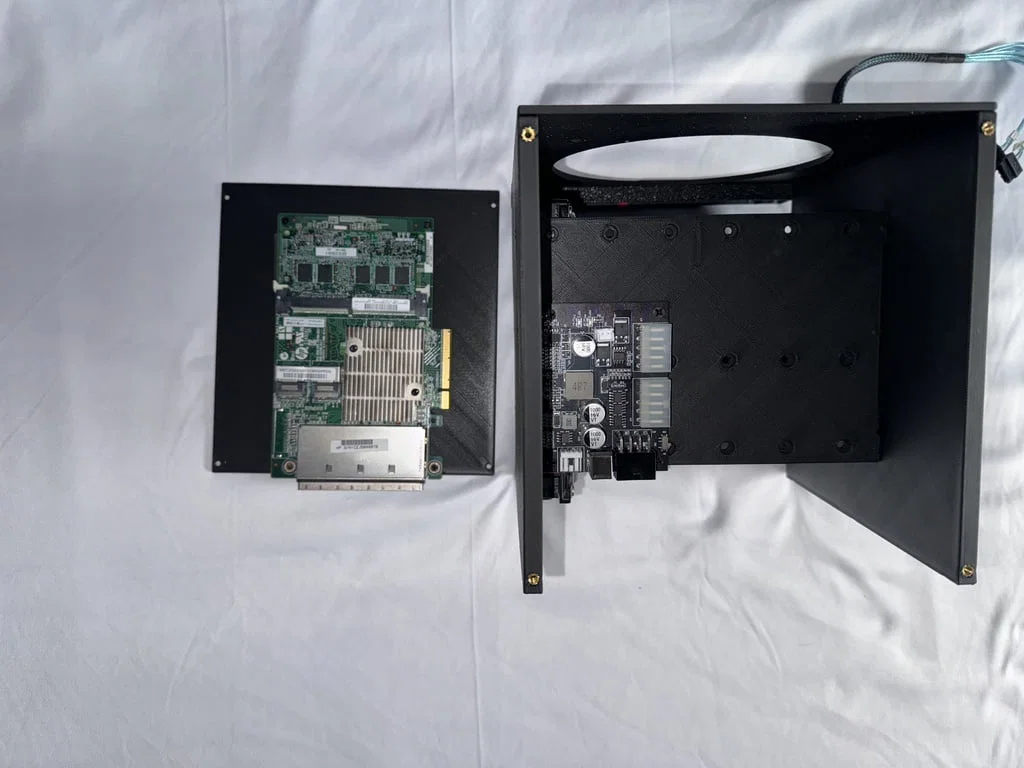

1 Với adapter NVMe ra 6 cổng SATA

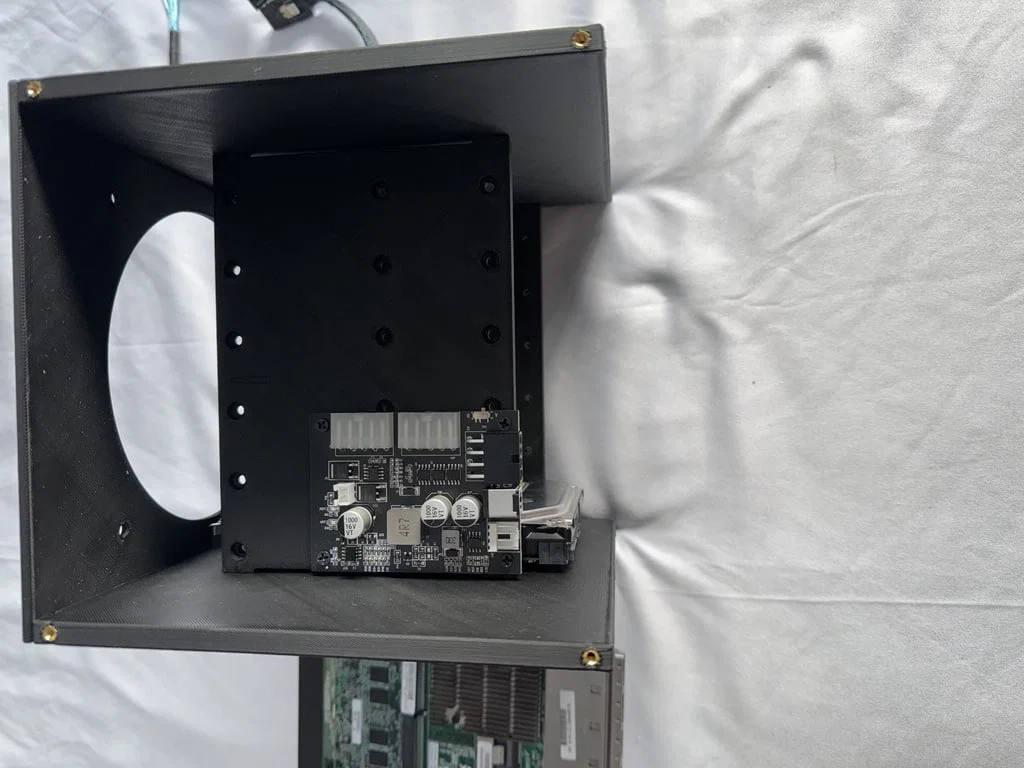

Với cấu hình này, bạn sẽ cần một NVMe extender để đặt cái adapter NVMe-to-6-SATA lên phần trên của case, giúp phần đáy gọn gàng. Bạn cần mở PC, tháo mainboard, rồi đi dây từ NVME luồn giữa vỏ máy và mainboard, đưa vào trong phần case in 3D.

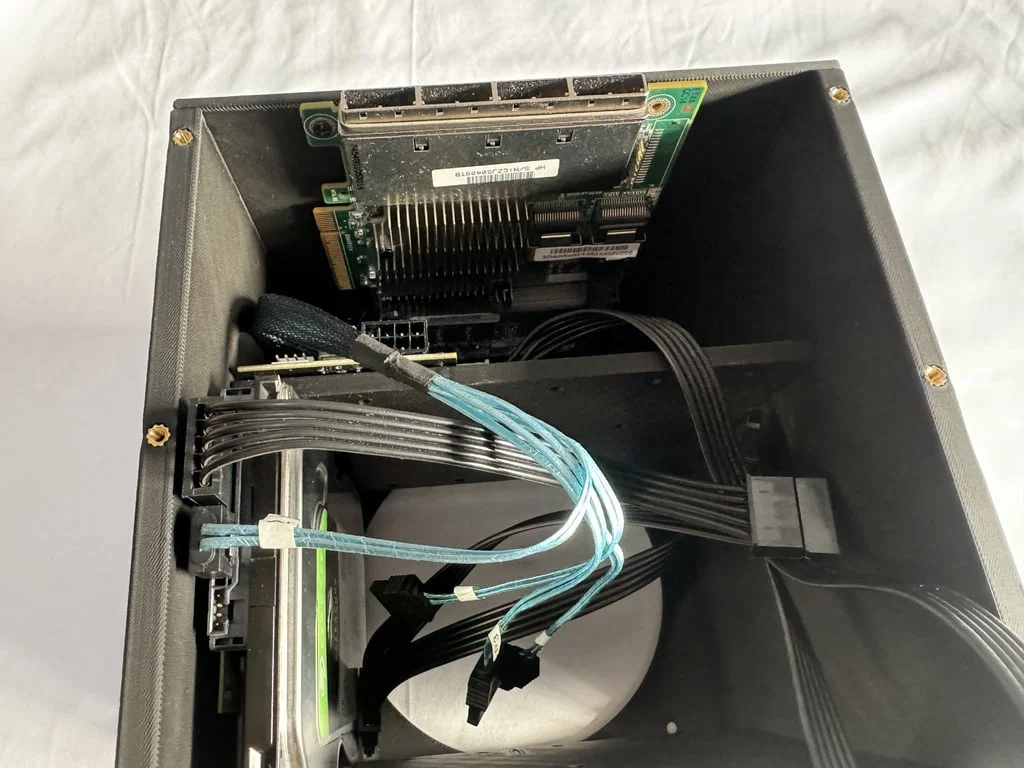

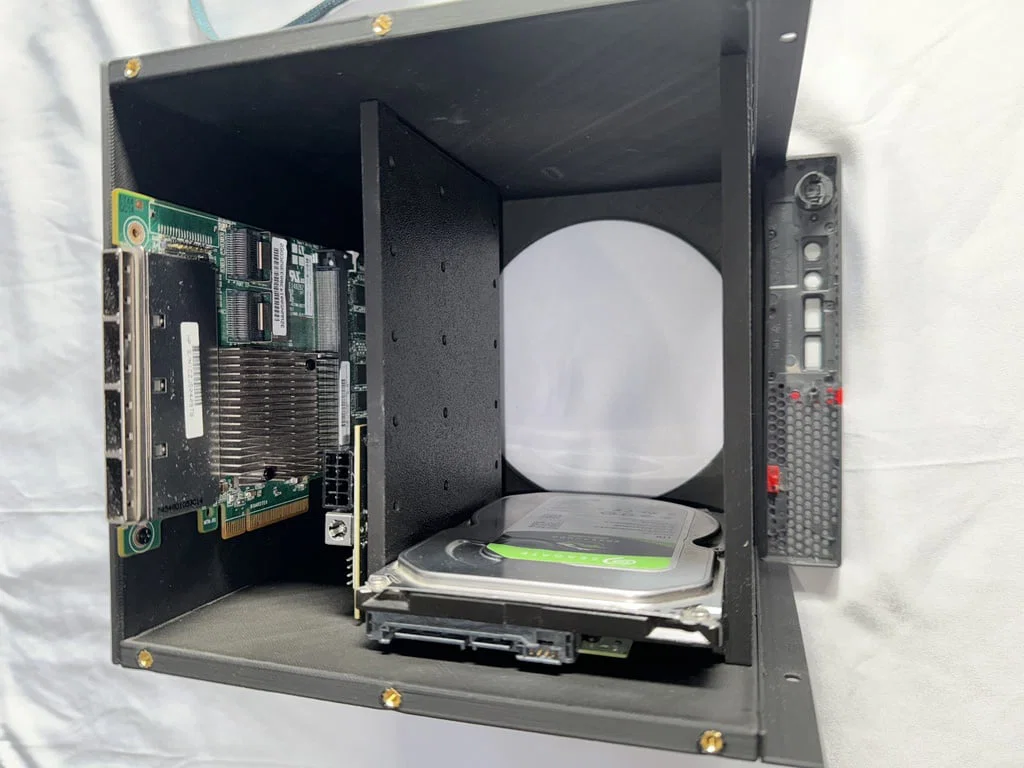

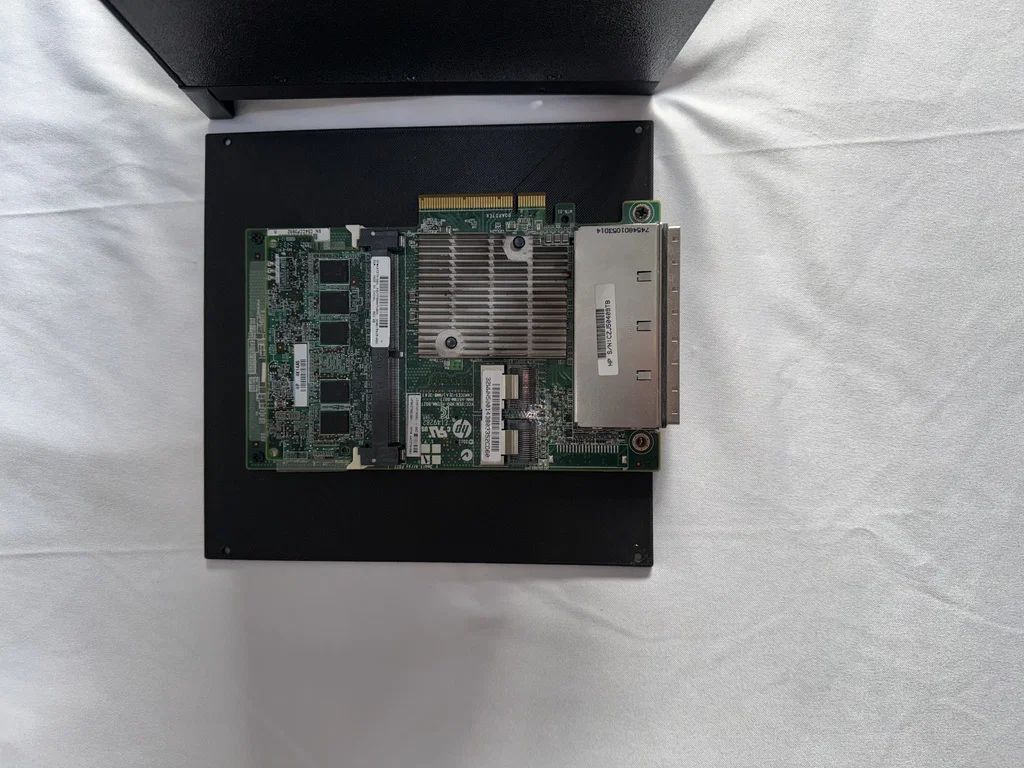

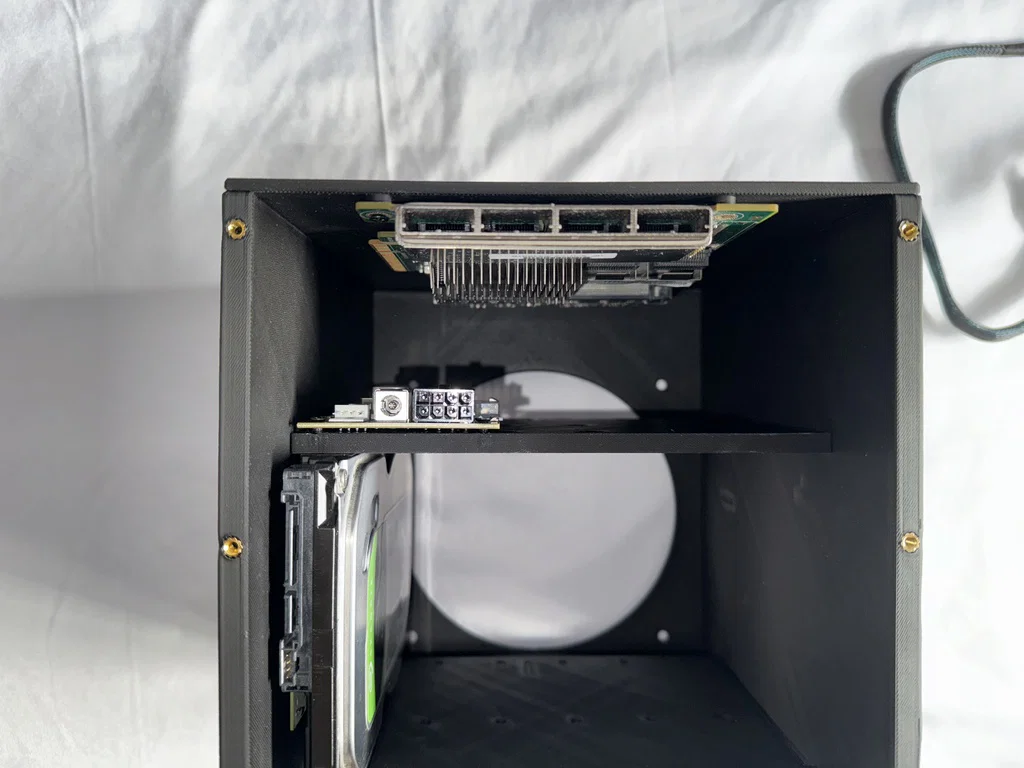

2 Với một HBA như HP P822 chạy IT Mode

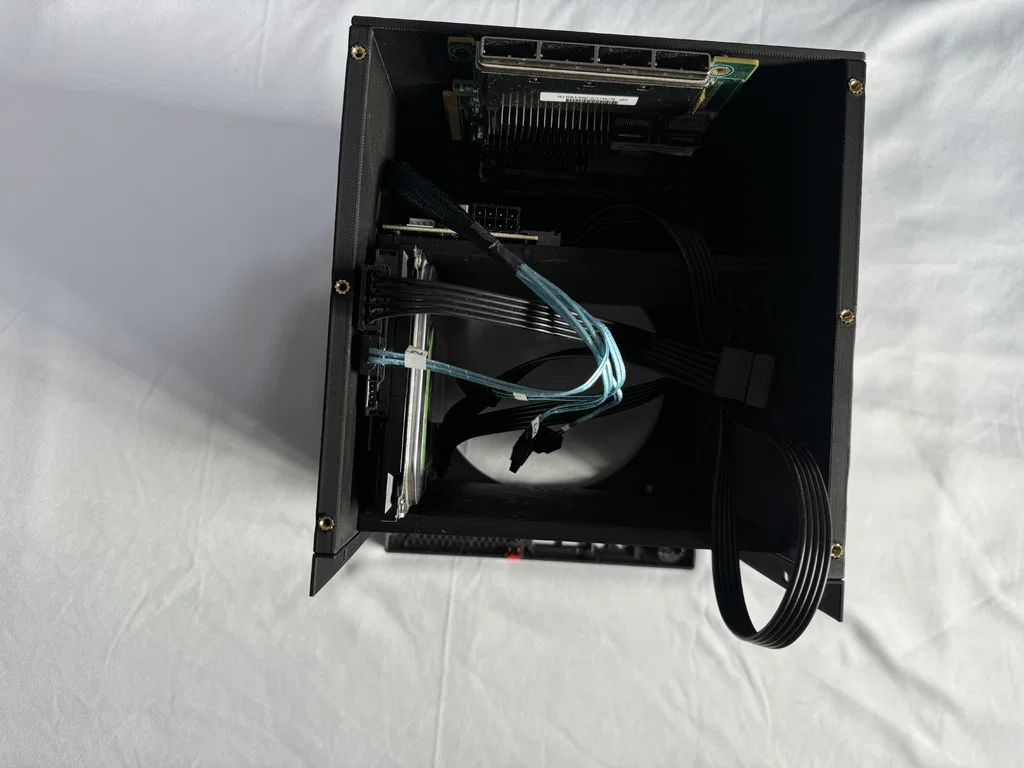

Với cấu hình này, bạn sẽ cần adapter NVMe-to-PCIe x4 để đưa cổng PCIe lên phần trên của case, cũng giúp phần đáy sạch sẽ. Tương tự, bạn phải mở PC, tháo mainboard, rồi đi dây luồn giữa vỏ và mainboard.

3 Với một card PCIe có cổng nằm phía sau (chỉ áp dụng cho model có cổng PCI)

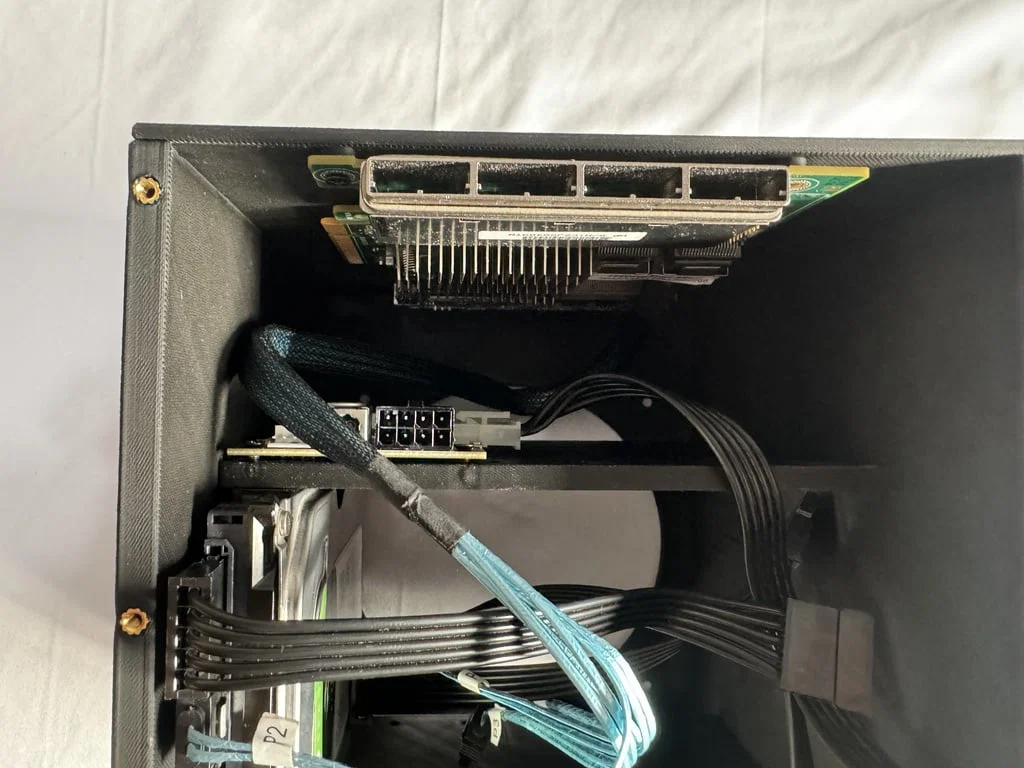

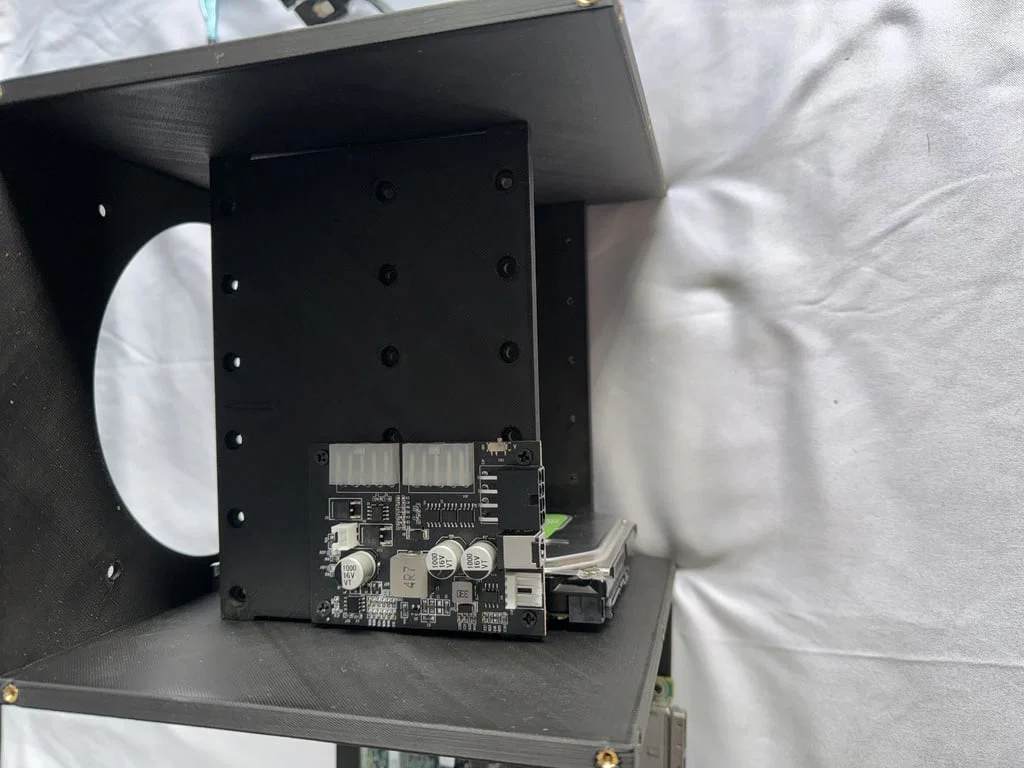

Với tất cả các phương án, bạn sẽ cấp nguồn cho ổ bằng một power adapter. Bạn sẽ cần PSU 12V để nuôi toàn bộ ổ; thường khuyến nghị khoảng 2A cho mỗi ổ. Hãy mua bản model đi kèm 1 dây USB và 2 dây SATA. Dây USB sẽ cắm vào một cổng USB trên Tiny, để khi bạn tắt Tiny thì ổ cũng tắt theo. Một trong hai dây SATA sẽ cấp nguồn cho khe PCIe nếu bạn chọn phương án P822.

Lợi ích chính của P822 là có thể mở rộng về sau, vì nó có 4 cổng SFF-8088 và 2 cổng SFF-8087, cho phép bạn nối thêm tối đa 16 ổ nữa (mình cũng có một model in 3D cho phần đó).

Có lẽ tương thích với các model này:

ThinkCentre M910q Tiny ThinkCentre M710q Tiny ThinkCentre M920q Tiny ThinkCentre M720q Tiny ThinkCentre M630e Tiny ThinkCentre M910x Tiny ThinkCentre M920x Tiny ThinkCentre M720x Tiny ThinkCentre M715q Tiny ThinkCentre M625q Tiny

Phần cần chuẩn bị:

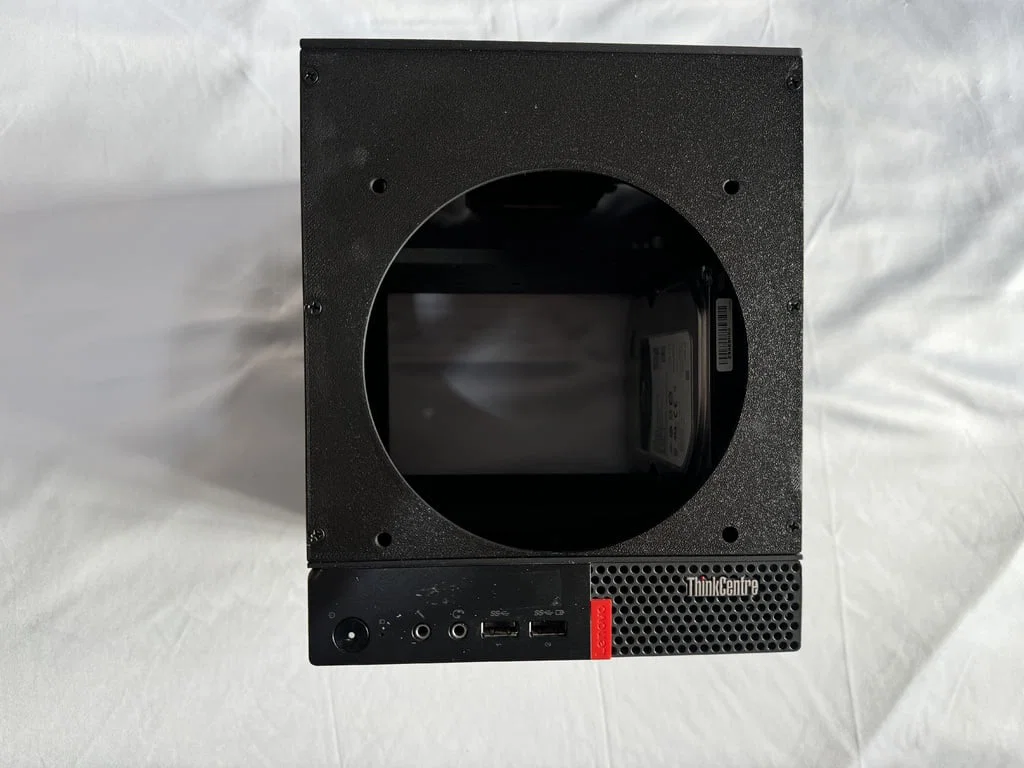

Arctic P14 Slim + 4 con ốc (đi kèm quạt) Ốc HDD 3,5: 6 con cho mỗi HDD, đầu nhỏ hơn 7mm để vừa https://s.click.aliexpress.com/e/_DdVfmFH M3x8mm 20 con (power adapter và các phần khác như nắp, mặt trước, mặt sau, v.v.) M3x12mm 8 con (ốp hông, ốc bên trái và phải) M3x14mm 4 con (ốp hông, ốc ở giữa) M3x4mm 10 con (phần đáy, để bắt thân vào Tiny) Insert M3x5x4.2 14 cái https://s.click.aliexpress.com/e/_DDHZoRd Insert M3x3x4.2 8 cái NVME ra 6 cổng SATA https://s.click.aliexpress.com/e/_DcJiy6B Power Adapter https://s.click.aliexpress.com/e/_DDhAAvz Model F-SATA hoặc E-SATA

M4 x4m hoặc M4x6mm 2 con 1x adapter 12V cho PSU
