Jig căn tâm phay ổ gài cửa (insert thay thế) v2

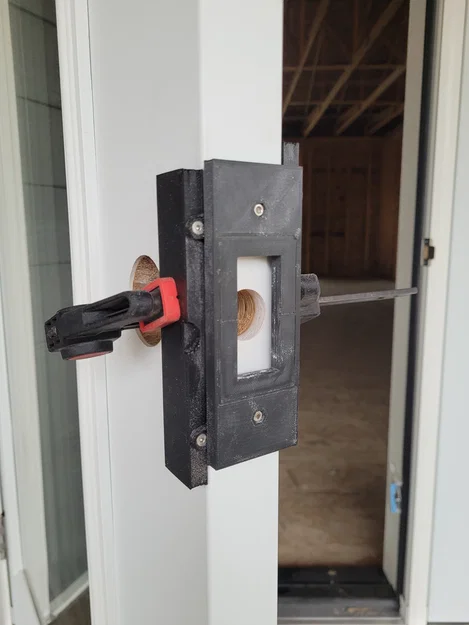

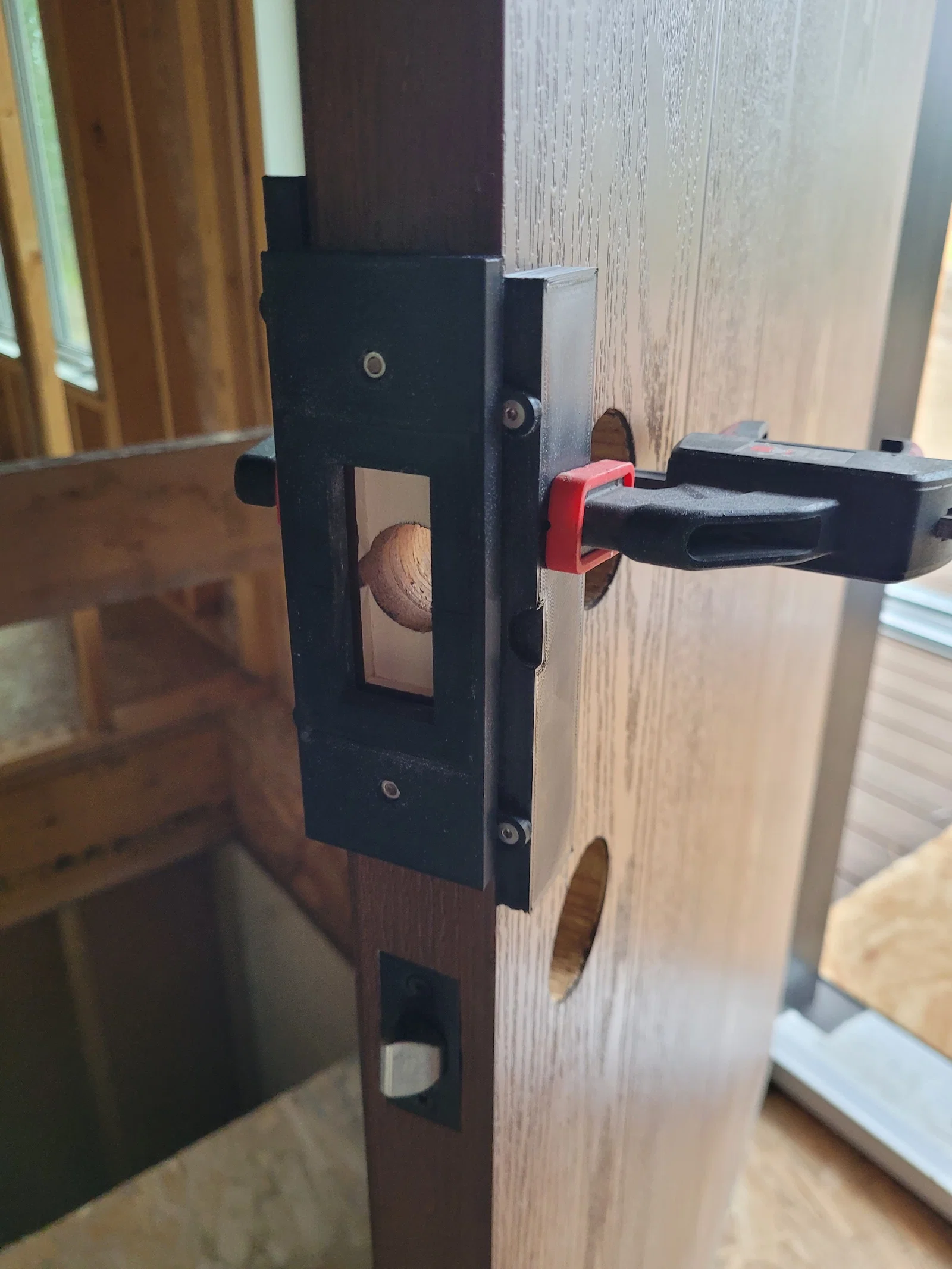

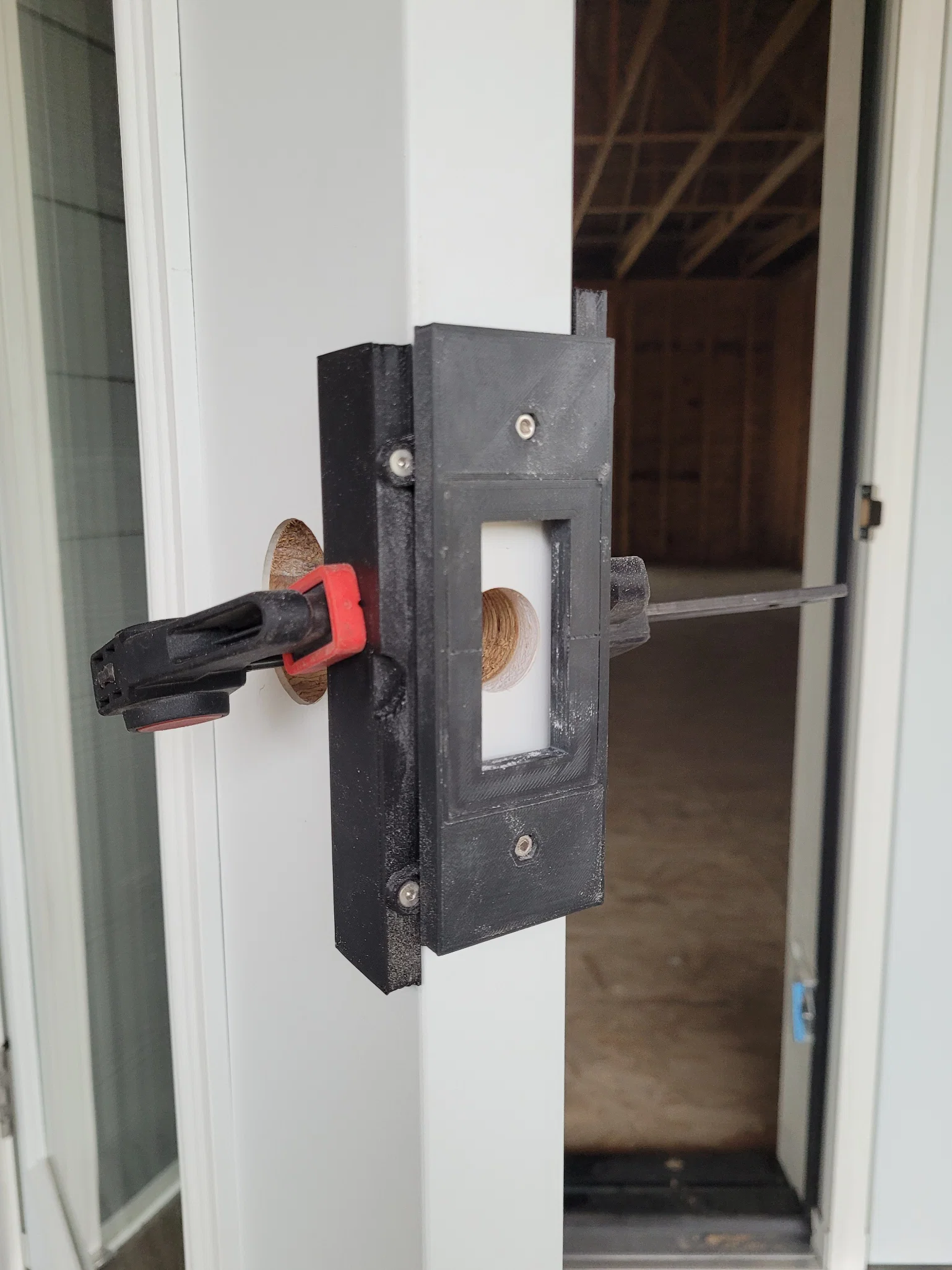

Chỉ cần đặt jig lên lỗ latch của tay nắm cửa, kẹp cố định rồi dùng router để phay khoét (mortise) mặt plate chuẩn đẹp. Bản v2 có insert thay thế được và thêm depth stop để chỉnh độ sâu router.
Mô tả

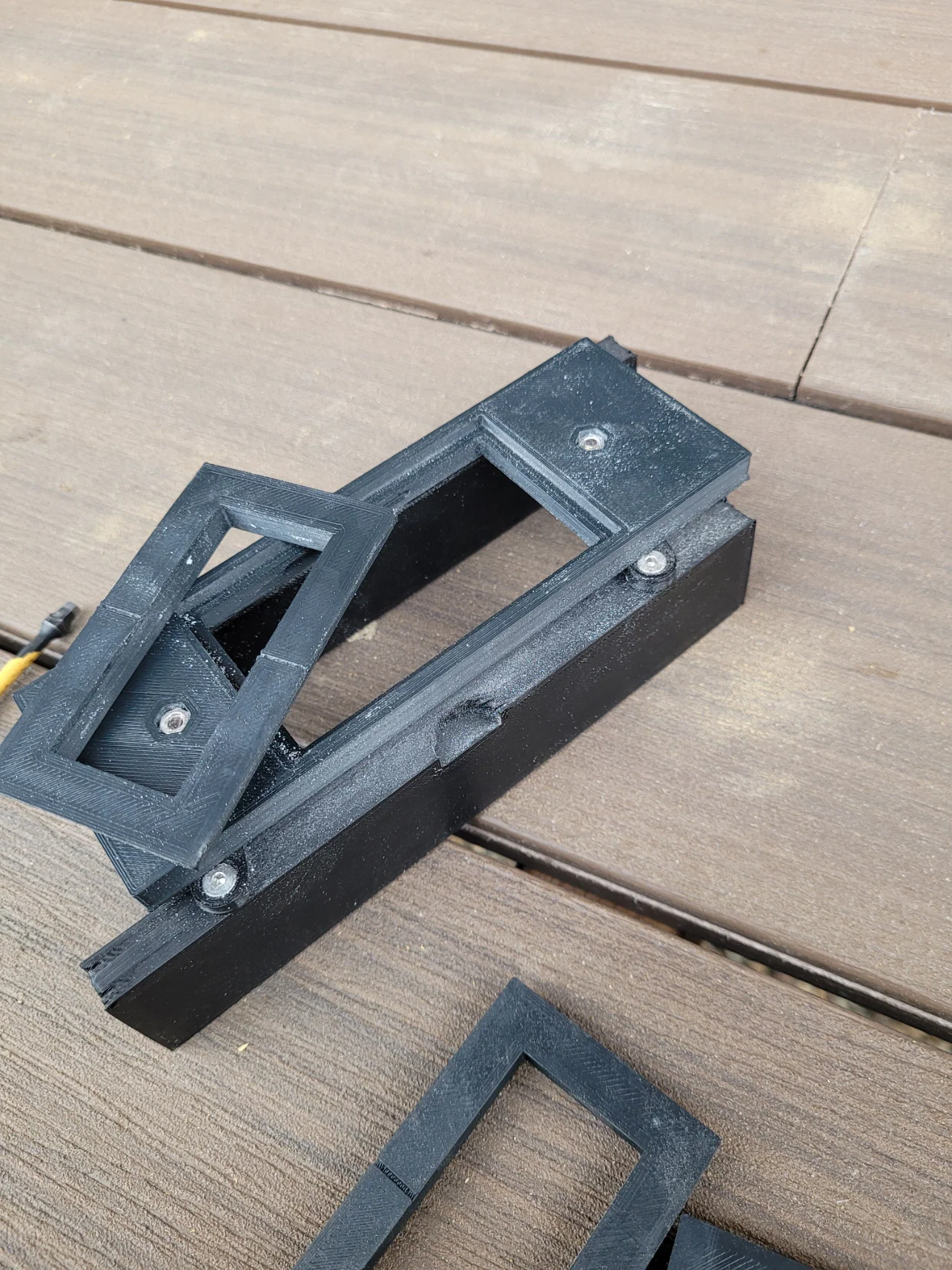

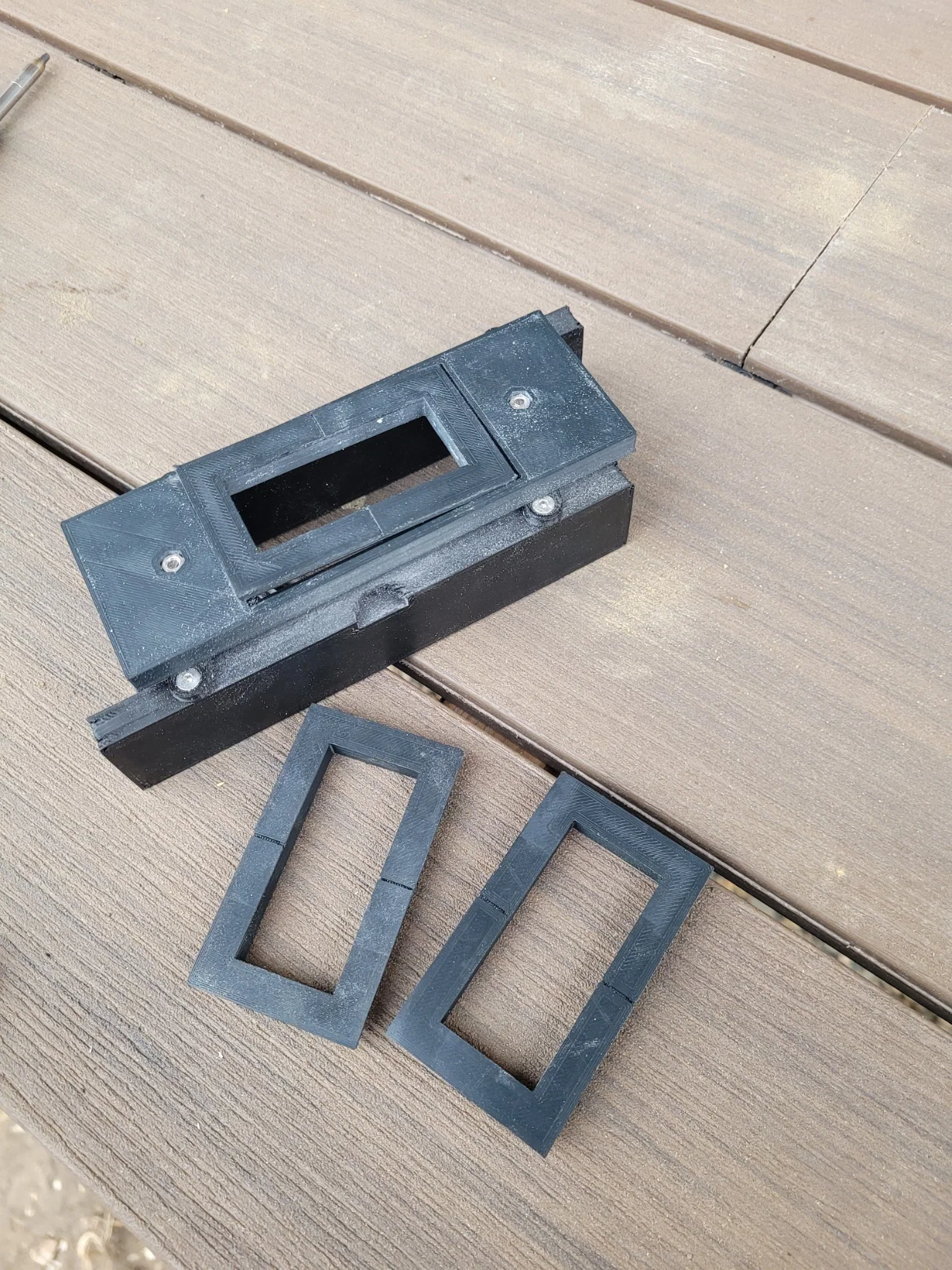

Đây là phiên bản cập nhật của bộ jig căn tâm để phay ổ gài (door latch) của mình. Nó có một insert thay thế được, có thể búng ra và thay cái mới nếu lỡ bị mũi router quẹt trúng. Mình cũng thêm một depth stop để chỉnh độ sâu cho router.
Phần cứng bắt buộc
- (2x) ốc M3x12
- (4x) ốc M3x20
- (6x) tán M3

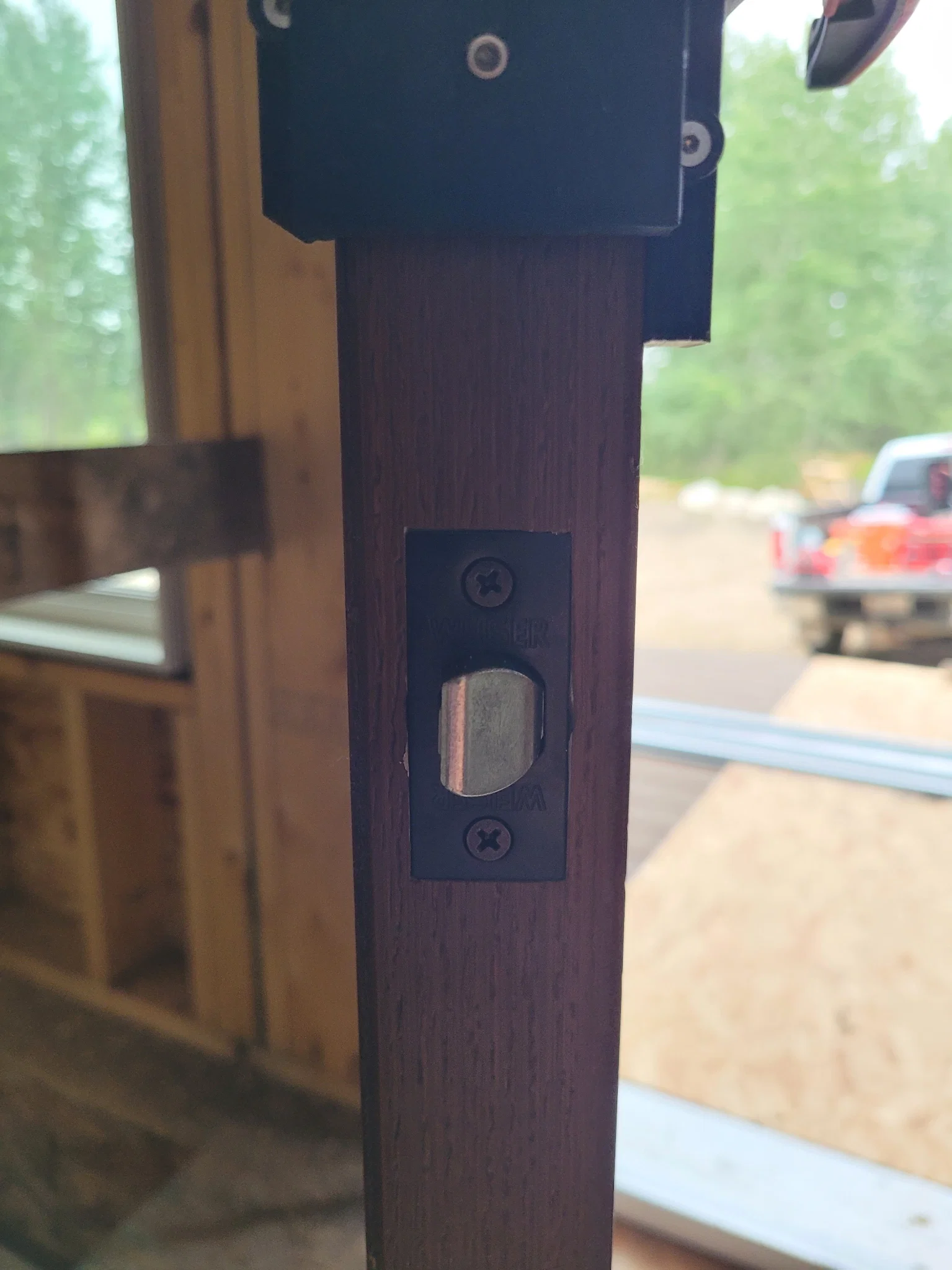

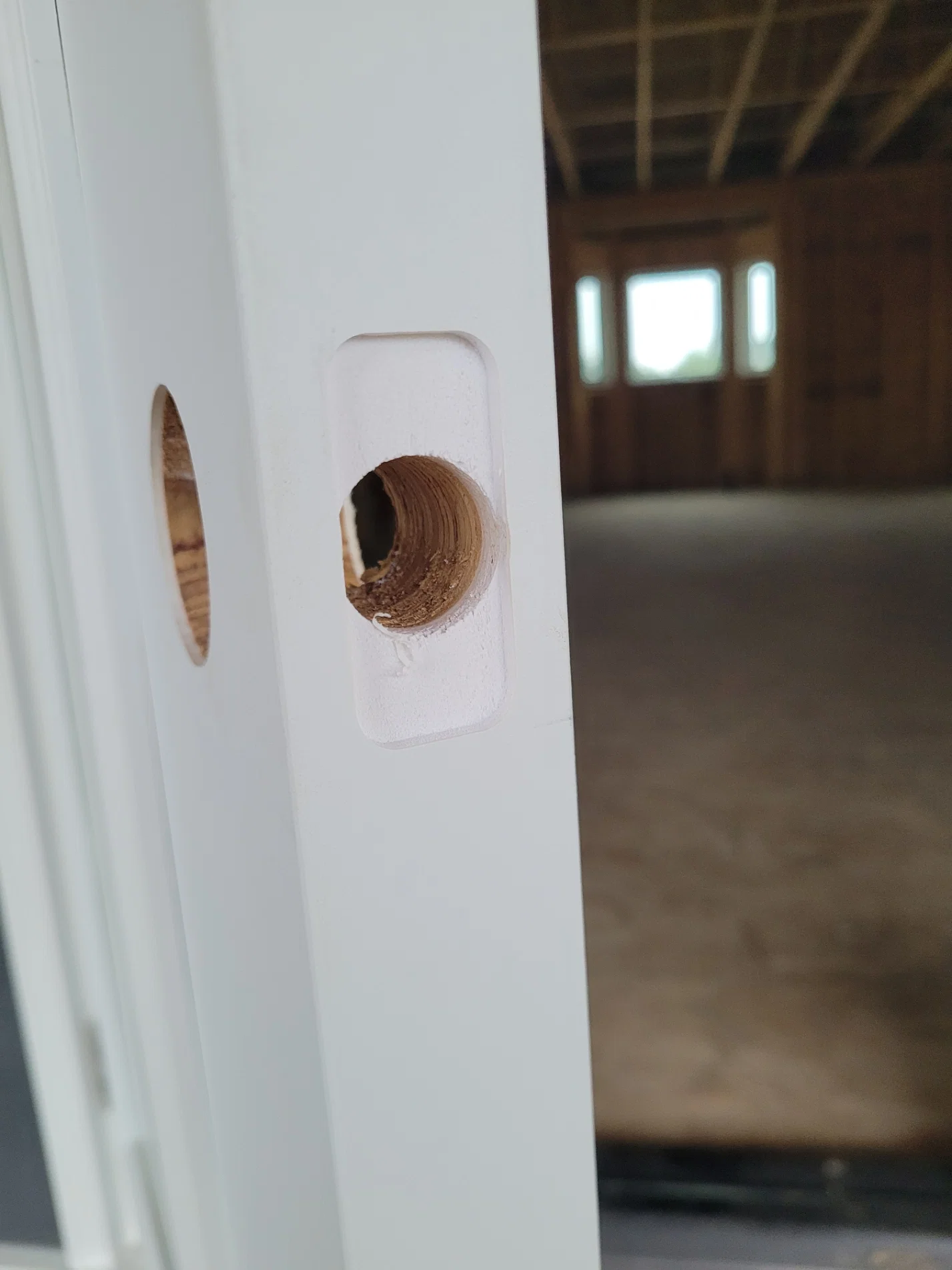

Bạn in bằng vật liệu nào cũng được, mình in bằng ABS nhưng gần như filament nào cũng xài ổn. Dùng mũi (bit) 1/2 inch sẽ hợp với các mặt plate bo góc tròn; còn nếu plate góc vuông thì chỉ cần đục (chisel) nốt phần góc là xong.
Link tới các món cần thêm
Giấy phép
