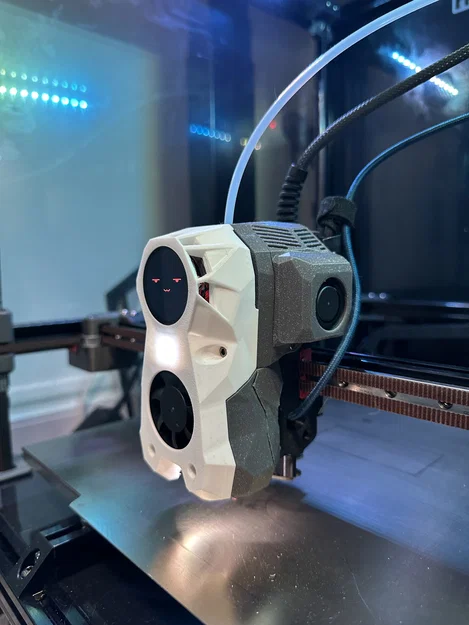

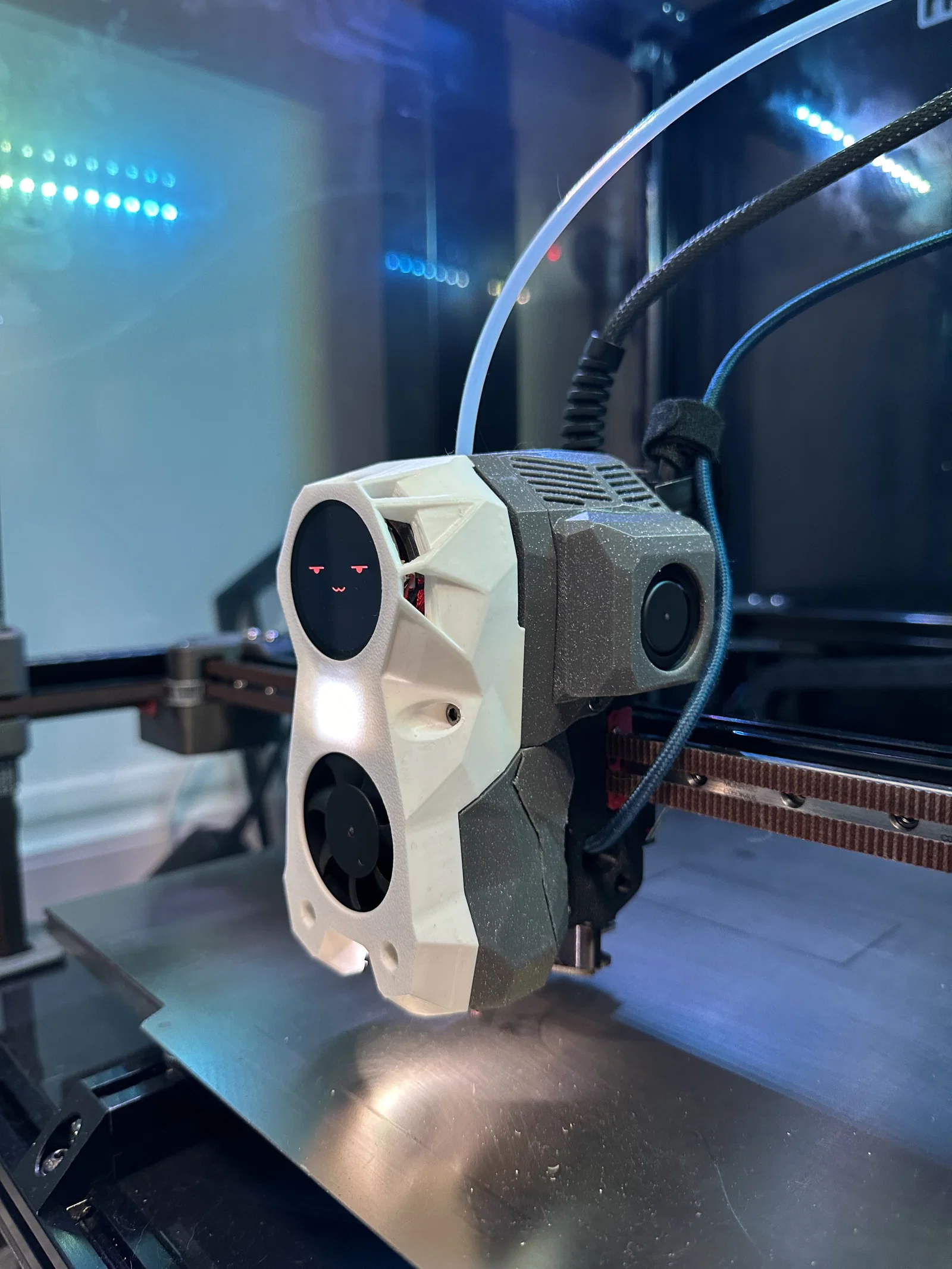

Nắp Cáp Galileo 2 Kèm Quạt 3010 Blower Fan

Mình bị nhiệt độ khá cao (trên 85C) trên board EBB SB2209 RP2040. Chạy toolhead mà tháo cover ra cũng không thấy cải thiện nên mình gắn thêm quạt vào cover.

Mình chỉ có sẵn quạt 3010 blower nên làm bản này như một lựa chọn thay thế cho mấy loại cover đang dùng quạt axial.

Ưu điểm khi dùng blower fan là khỏi lo dây cáp bị kẹt vào cánh quạt. Nhược điểm là luồng gió có thể không tối ưu bằng, nhưng mình cũng không thể đặt quạt chỗ khác vì sẽ vướng vít bắt hoặc các phần khác của máy.

Khi quạt chạy, gió thoát lên phía trên cover khá ổn và tới giờ thì nó đã giúp giảm nhiệt độ board toolhead khoảng ~15C.

Quạt được lắp kiểu push fit từ phía sau cover. Nhớ luồn dây qua cái lỗ bên trong trước. Trong lỗ đi dây có thêm một rãnh (notch) để khi cần thì dùng lục giác (allen key) hoặc dụng cụ tương tự đẩy quạt ra lại.

Mình đấu quạt vào header “IND Or FAN” trên board toolhead, với jumper set sang FAN. Mình đấu dây ground vào chân gpio6, và bật quạt trong Klipper khi hotend hoạt động bằng config sau:

[controller_fan toolhead_fan]
pin: EBBCan:gpio6
kick_start_time: 0.5
heater: extruder
max_power: 1
