Side-Release Buckle – Pin & Ladder Lock – 24 mm – in 3D hoàn toàn

Đây là một cái buckle mở nhanh hai bên (quick side-release) với kiểu khóa Pin-Lock hoặc Ladder-Lock cho dây đai bản rộng 24 mm.

Mẫu đời trước dùng ốc M3 làm chốt và đai ốc M3 làm ren đối . Nhìn thì rất cứng cáp và đúng là vậy. Tuy nhiên, mình nghĩ là nó cũng nên hoạt động được mà không cần mấy món linh kiện/chi tiết “đặc thù” như vậy.

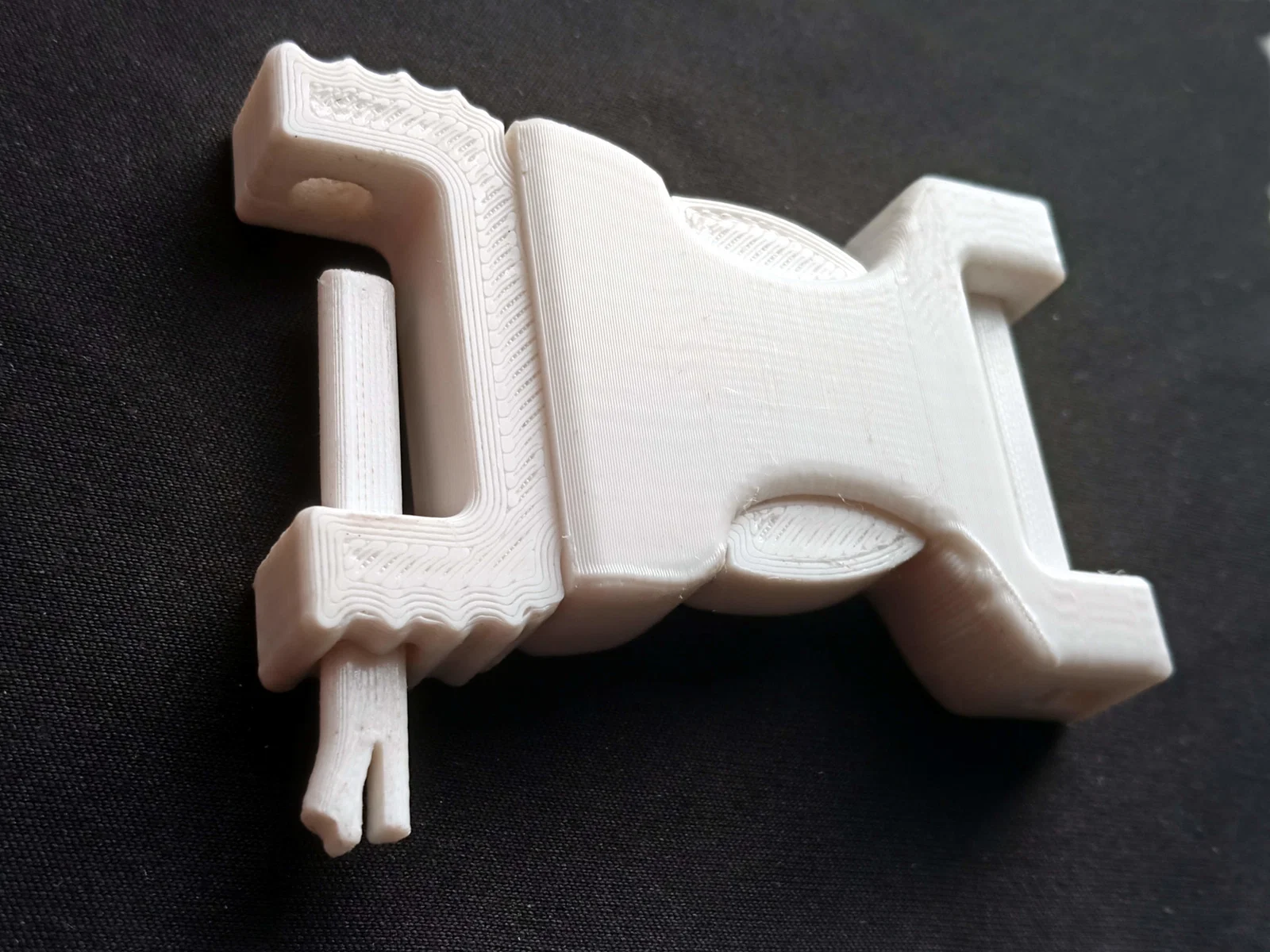

Buckle này giờ in 3D hoàn toàn được, và ý tưởng của kiểu Pin-Lock là làm luôn cái chốt cài (pin) cũng in được.

Hai kiểu cố định

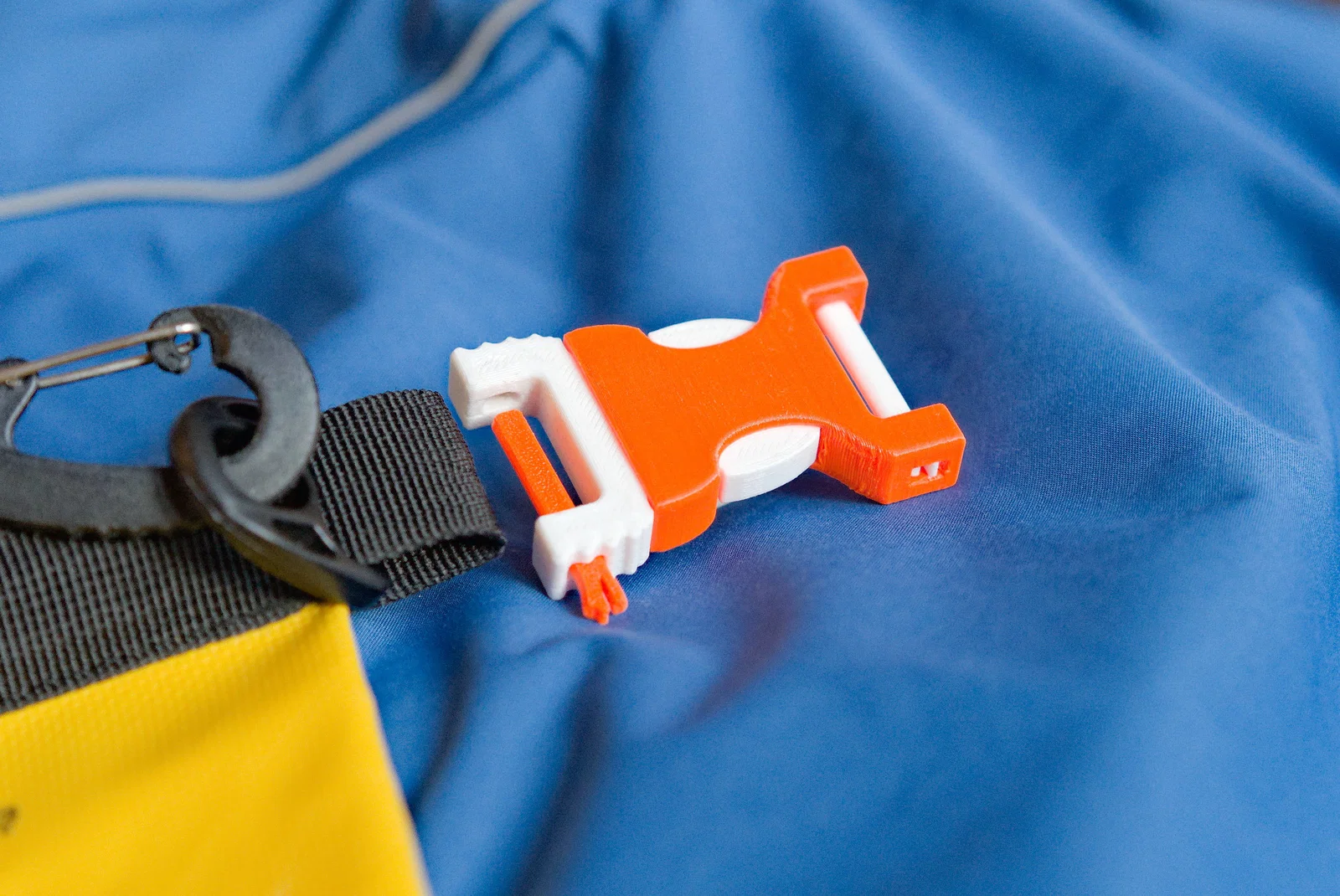

Buckle tự in 100% với 2 kiểu cố định:

• Pin-Lock type
• Ladder-Lock type (hiện tại mới có phần male)

Tính năng chung:

• Khả năng sản xuất: in hoàn toàn và dễ dàng
• Sửa chữa dã chiến (Field Repair):
  • Dễ thay thế khi đang ở ngoài
  • Không cần dụng cụ đặc biệt để lắp
• Độ bền & độ chịu lực: rất chắc, chịu được lực kéo lớn

Pin-Lock Type

Kiểu pin-lock dành cho loop strap và có thể lắp mà không cần cắt và may lại loop strap.

Điểm nổi bật:

• Kiểu cố định: Pin-Lock in được, có ngàm snap-in
• Sửa chữa dã chiến:
  • Không cần may
• Kích thước webbing:
  • bề rộng chuẩn/tối đa: 24.0 mm [0.95"]/24.6 mm [0.97"]
  • bề dày tối đa:    2.8 mm [0.11"]

Ladder-Lock Type

Với kiểu ladder lock tiêu chuẩn, chiều dài kẹp của dây có thể chỉnh được.

Điểm nổi bật:

• Kích thước webbing:
  • bề rộng chuẩn/tối đa: 24.0 mm [0.95"]/24.6 mm [0.97"]
  • bề dày tối đa:    4.3 mm [0.17"]

Gợi ý in (Print recommendations)

Chung

• Vật liệu: PETG (hoặc ASA nhưng mình chưa tự test. Nếu bạn in thử thì chia sẻ thành phẩm nhé)
• Sấy vật liệu: sấy filament nếu bản in cuối bị stringing nhiều – như của mình 😉
• Nossle: 0,4 mm
• Infill: 100%

Female-Pin Part

• Layer height: 0.20 mm
• Brim: mouse ears (hoặc brim thường trong PrusaSlicer)

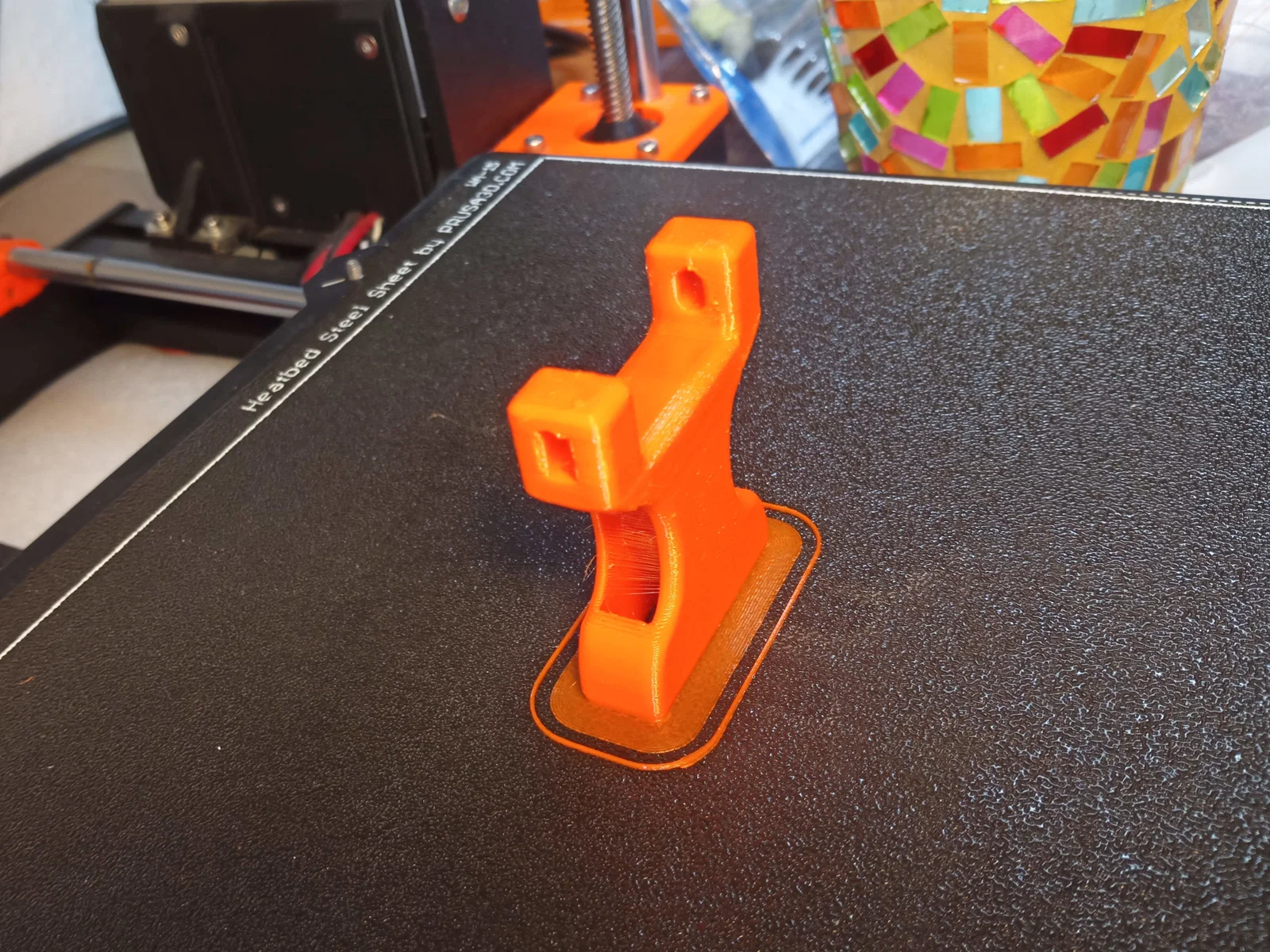

• Support: tùy chọn, chỉ trên printbed (Tree Support)

Male-Ladder-Lock Part

• Layer height: 0.20 mm

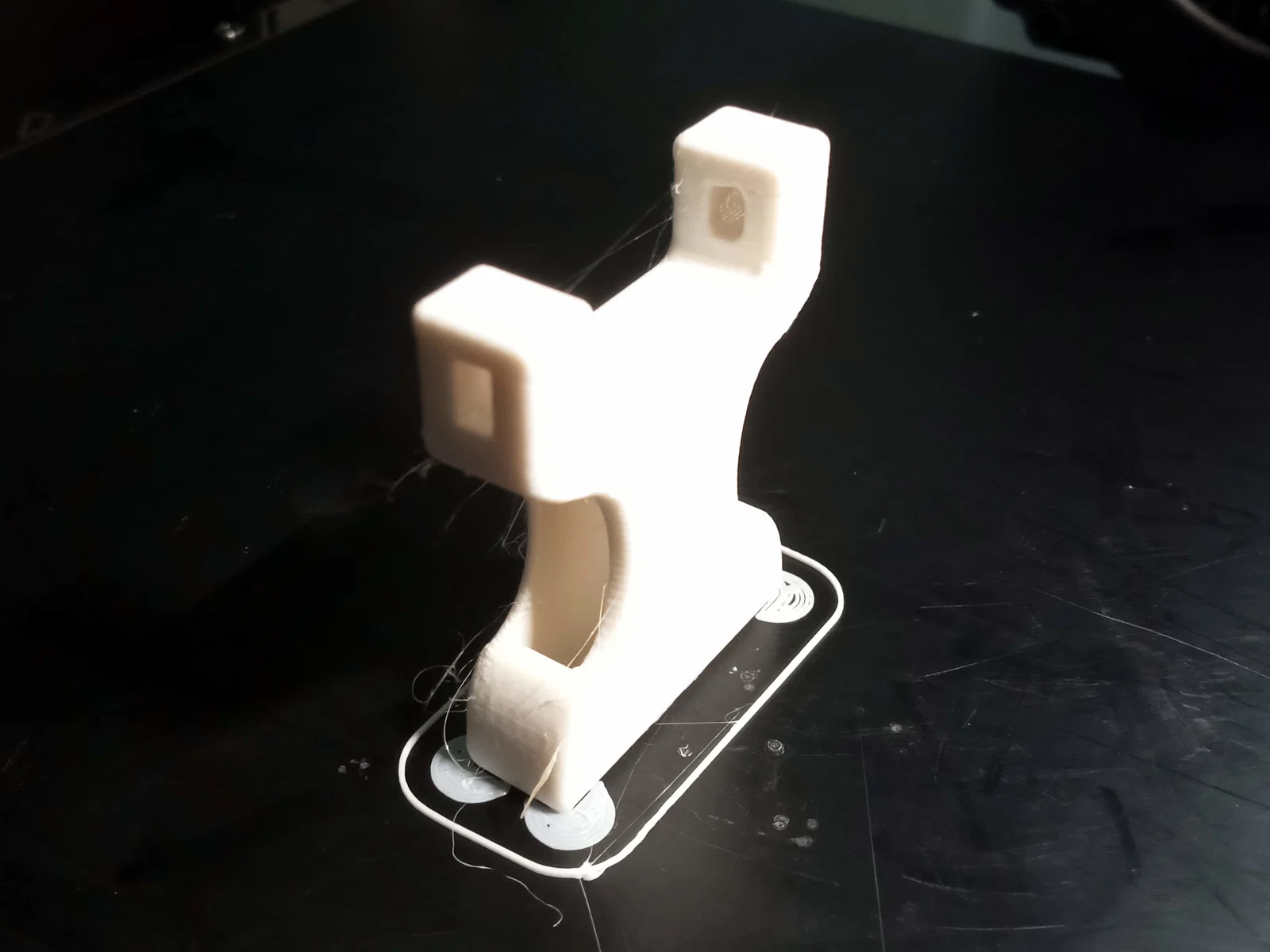

• Support: có, chỉ trên printbed (Tree Support)
• Ironing: tùy chọn, tất cả bề mặt top (để mặt trên mịn)
• Lưu ý: Đảm bảo layer adhesion tốt giữa các lớp và giữa các đường đùn (extrusion lines).

Male-Pin Part

• Layer height: 0.20 mm

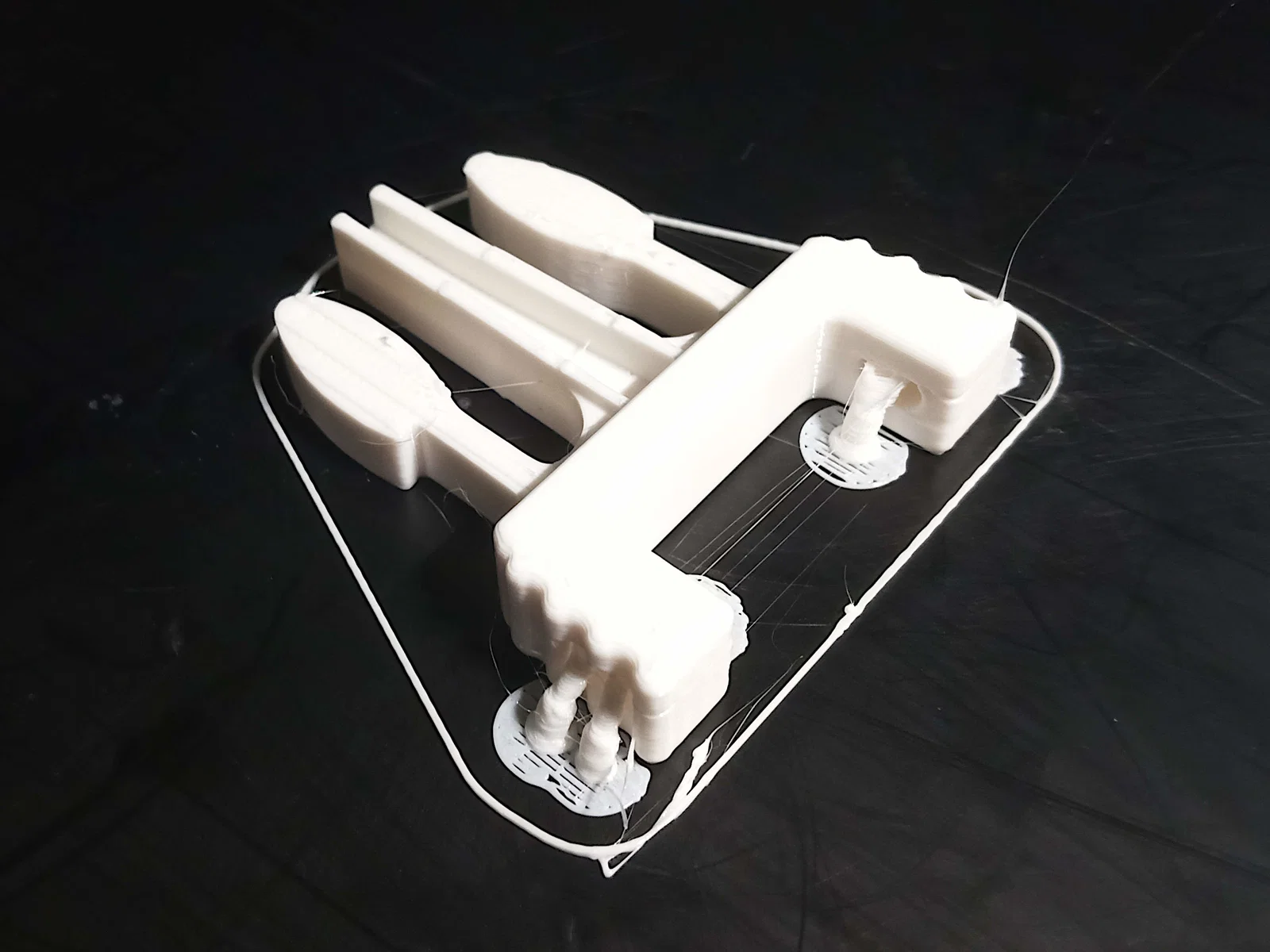

• Support: có, chỉ trên printbed (Tree Support)
• Ironing: tùy chọn, tất cả bề mặt top (để mặt trên mịn)
• Lưu ý: Đảm bảo layer adhesion tốt giữa các lớp và giữa các đường đùn (extrusion lines).

Pin part

• Layer height: 0.10 mm
• Support: không
• Printbed: mặt mịn (tốt nhất không dùng tấm textured, để bề mặt chi tiết mịn)

Chúc bạn tạo ra được nhiều món hữu ích 👍

Cập nhật

30 Jun 2024

• Phát hành lần đầu

05 Jul 2024

• thêm 3MF và GCODE

22 Jul 2024

• Mới: thêm Male-Ladder-Lock Part
• Sửa: phần ngàm (clips) của Male-Pin part Design A phiên bản 2 có thể bị gãy nếu layer adhesion giữa các đường đùn quá kém (tùy setting in). Với Design B, profile ngàm được cải thiện thêm. Nhờ đó các phần male bền hơn nhiều và cũng dễ in hơn. Những lần in đầu của Male-Pin part A2 thì không vấn đề. Tuy nhiên, các bản test thêm trên Creality K1-Max của mình cho thấy profile ngàm có điểm yếu. Thứ nhất, chốt ngàm (clip pin) quá dày (2.9 mm) và lại thẳng hoàn toàn. Ở Design B1, chốt ngàm được làm thon xuống 2.35 mm, đổi hình dạng và rút ngắn nhẹ chiều dài các móc bên hông. Design A cũ vẫn được giữ lại để so sánh – chắc về sau mình sẽ xóa cho gọn hơn.
