Ender Dragon - Combined trên Ender3

Đây là một phiên bản Ender Dragon của Intentional3D, và bản remix của nó bởi 3D Slash.

Mình đã scale mẫu “combined” từ Slash3D để in, nhưng nhiều phần bị lỗi.

Nên mình đã thiết kế lại và hiệu chỉnh lại đa số mô hình: xoá/triệt tiêu các tolerance, tăng kích thước ball bearings, sắp xếp lại và chỉnh sửa các chi tiết để in ổn định hơn, và ra được bản này — có thể in một lần, lắp bằng lực ép và hoạt động.

[edited] Và giờ, sau một thời gian, mình quay lại dọn dẹp và làm sạch toàn bộ dự án sau khi học thêm được vài thứ. Mắt cũng được cải thiện. Ngoài ra, theo góp ý rất hay từ @Riverrat88_1737528, mình thêm một phiên bản có built-in brim 0.2mm cho các chi tiết mảnh, cao theo phương đứng — như cột và các thanh dài. Việc này sẽ tăng độ ổn định và cho phép in ở tốc độ cao hơn. Sau khi tháo ra thì cần cắt bỏ brim. Bản _zerofloor mới nhất xử lý tình trạng một số slicer khi dùng layer height rất nhỏ lại báo các lớp bị “floating”.

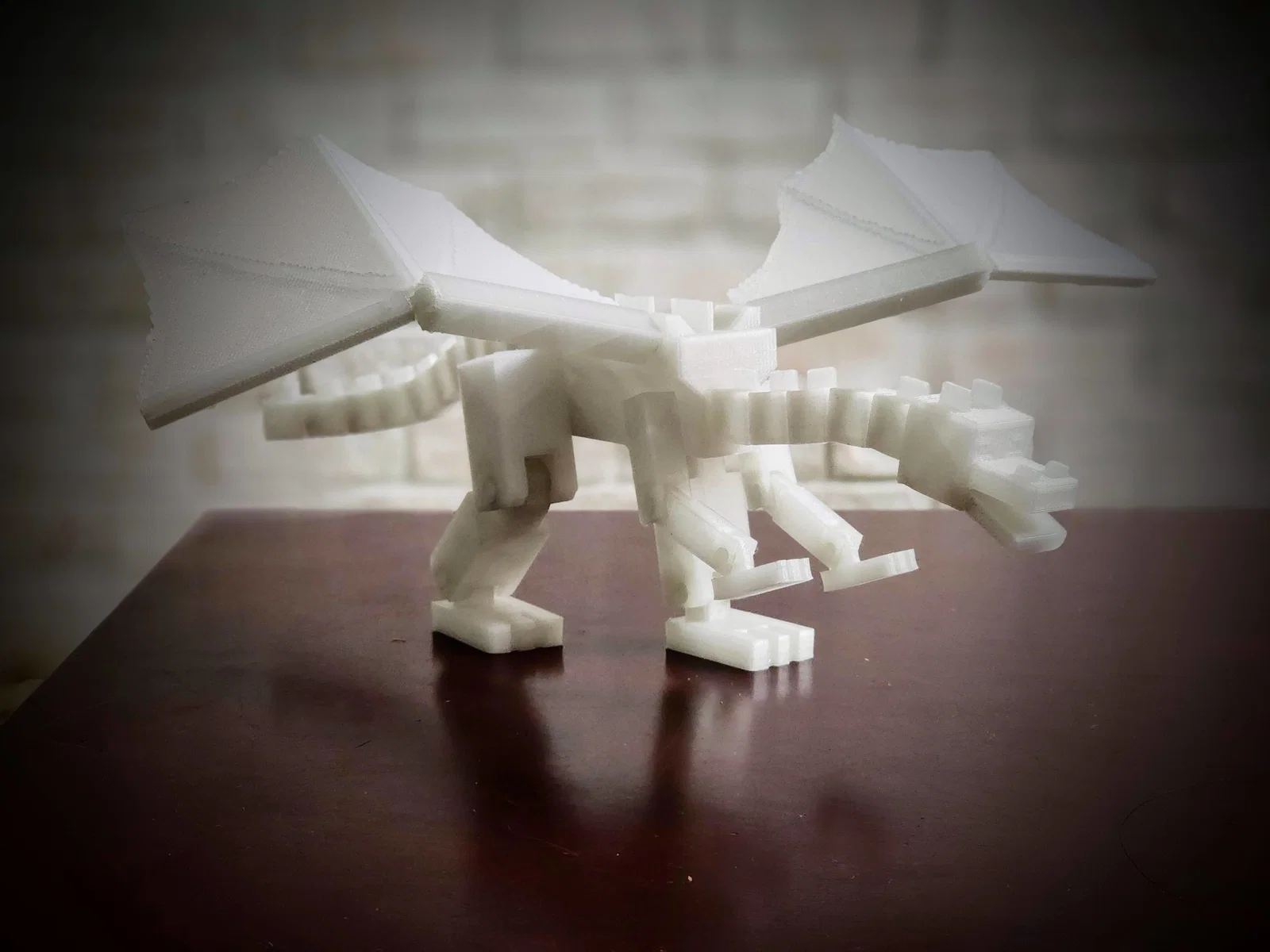

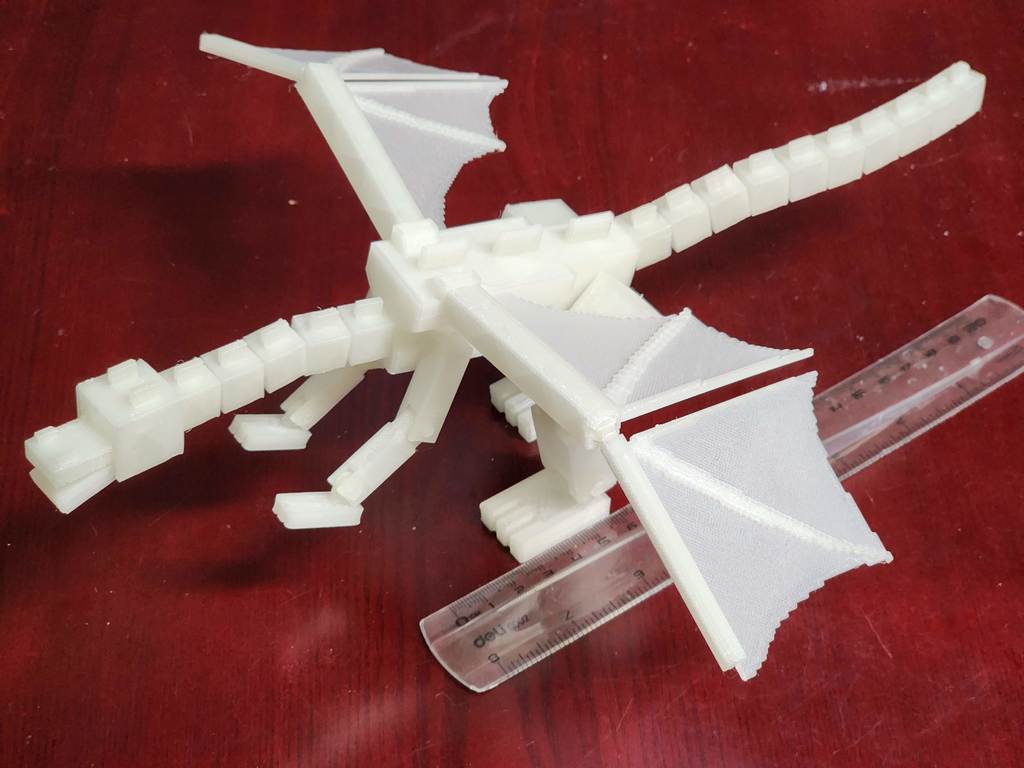

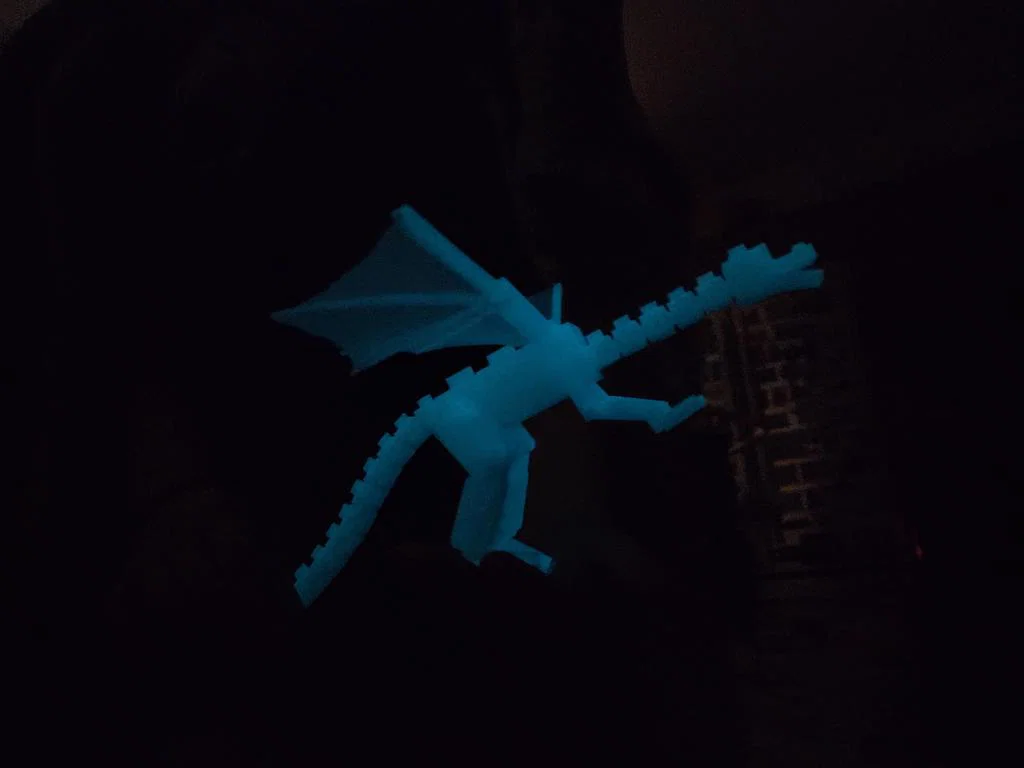

Mình in màu trắng vì nó phát sáng trong bóng tối. Kích thước có thể ước lượng theo thước trong ảnh.

Print Settings

Printer Brand:

Creality

Printer:

Ender-3 V3 SE

Rafts:

No

Supports:

No

Resolution:

Dynamic 0.16

Infill:

10%

Filament: eSUN PLA+

Assembly

Lắp ráp sẽ cần dùng lực một chút, nhưng chủ yếu là: hãy xoay các khớp bi (ball joints) trước khi ấn vào ổ (sockets) để “cạo” bớt phần vật liệu dư, và xoay vài vòng khi đã vào trong nữa! Các bearings đã được tăng lên gần mức tối đa và nên chịu được trọng lượng phần đầu & đuôi, nhưng khi lắp sẽ khá cứng và có thể bị gãy nếu dùng lực quá mạnh lúc cố xoay sau khi đã bấm khớp vào, nếu chưa “cạo” bằng cách xoay trước khi ấn.

Category: Creatures
