Đèn bàn Neopixel với ống kính có thể tháo rời

Đèn bàn này được thiết kế với WS2812b (neopixels https://www.amazon.com/ ) bất kỳ mật độ LED nào cũng sẽ hoạt động, nhưng bạn có thể sử dụng RGB nếu bạn muốn.

Tôi đã thiết kế các chân đế để sử dụng ATTINY85s. https://www.amazon.com/ (Chân đế có pin có thể phù hợp với bất kỳ mẫu nào của Attiny85s)

Phiên bản có pin sử dụng bất kỳ pin lipo 3.7 nào ( Tôi đã sử dụng những cái này https://www.amazon.com/), và một bộ sạc lipo với bảo vệ pin https://www.amazon.com/ (có thể là type-c hoặc micro-usb)

Tôi đã làm một thân cho mẫu để in hoặc bạn có thể sử dụng ống PTFE https://www.amazon.com/ hoặc ống kim loại https://www.amazon.com/, chỉ cần cắt đến độ dài mong muốn.

Công tắc nguồn tôi đã sử dụng là https://www.amazon.com/

Có 2 mẫu, một mẫu sử dụng công tắc 2 vị trí (cho độ sáng) https://www.amazon.com/ và một mẫu công tắc 3 vị trí (cho độ sáng và hiệu ứng tạm dừng) https://www.amazon.com/

CÁC THỨ KHÁC CẦN THIẾT

1. Dây https://www.amazon.com/
2. Hàn và súng hàn https://www.amazon.com/ (sử dụng máy hút khói để đảm bảo an toàn cho bạn https://www.amazon.com/)
3. Điện trở 300-600 Ohm https://www.amazon.com/
4. Filament đen và trắng (tuỳ chọn của bạn) PLA sẽ hơi tan chảy nếu bạn để nó trong xe hơi của bạn FYI. https://www.amazon.com/ (PLA) https://www.amazon.com/(PETG)
5. Một máy tính để lập trình sử dụng Arduino IDE https://www.amazon.com/ ; )
6. Keo nóng và súng keo nóng https://www.amazon.com/

Dây Micro USB để lập trình và cấp nguồn cho ATTINY85 hoặc bộ sạc pin (Hoặc Type-C nếu bạn chọn con đường đó cho bộ sạc pin. Attiny85 sử dụng micro-usb.) https://www.amazon.com/
8. Keo siêu dính https://www.amazon.com/
9. Máy in 3D (Chỉ cần mua tất cả)

CÁCH XÂY DỰNG

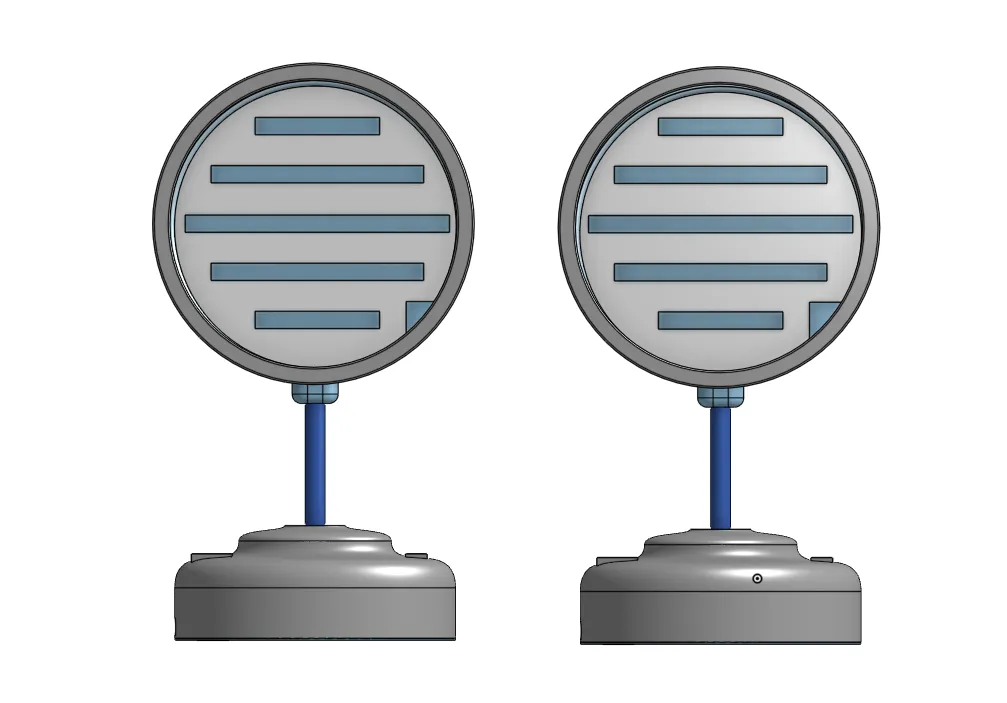

1. In thiết kế mong muốn, có hoặc không có đế đèn pin với pin và công tắc 2 hoặc 3 vị trí. Cả Vỏ Đèn và Đế Đèn sẽ cần hỗ trợ (chỉ trên mặt xây dựng).
2. Lập trình Attiny85 (hướng dẫn và mã ở phía dưới)

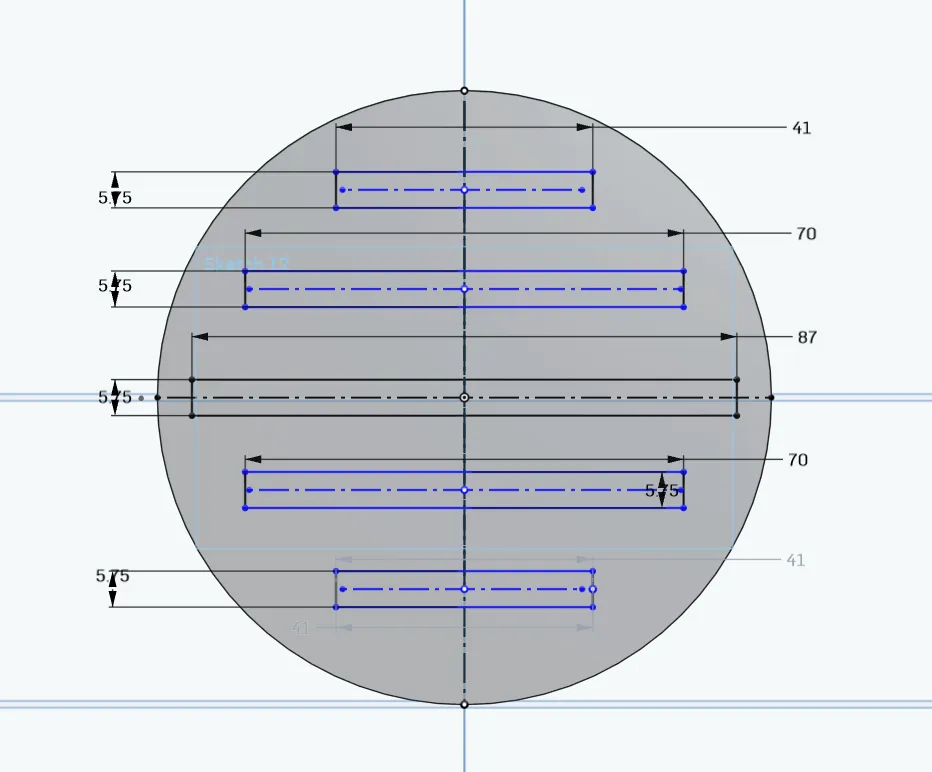

3. Cắt dải led sao cho các pixel vừa vào phần cắt của Bảng LED. 2x- 41mm 2x-70mm 1x-87mm (chiều rộng tối đa cho các pixel, không phải dải strip.

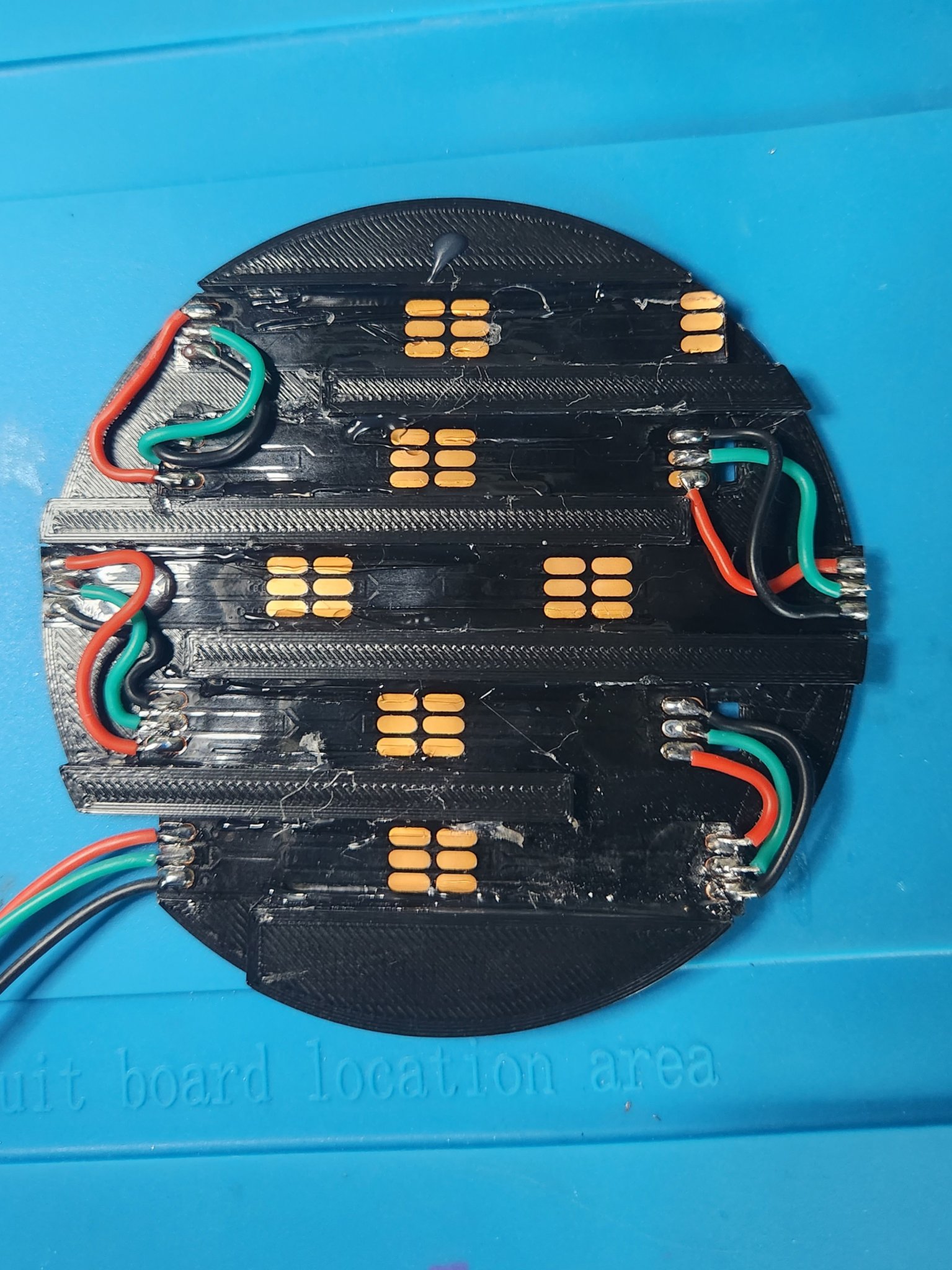

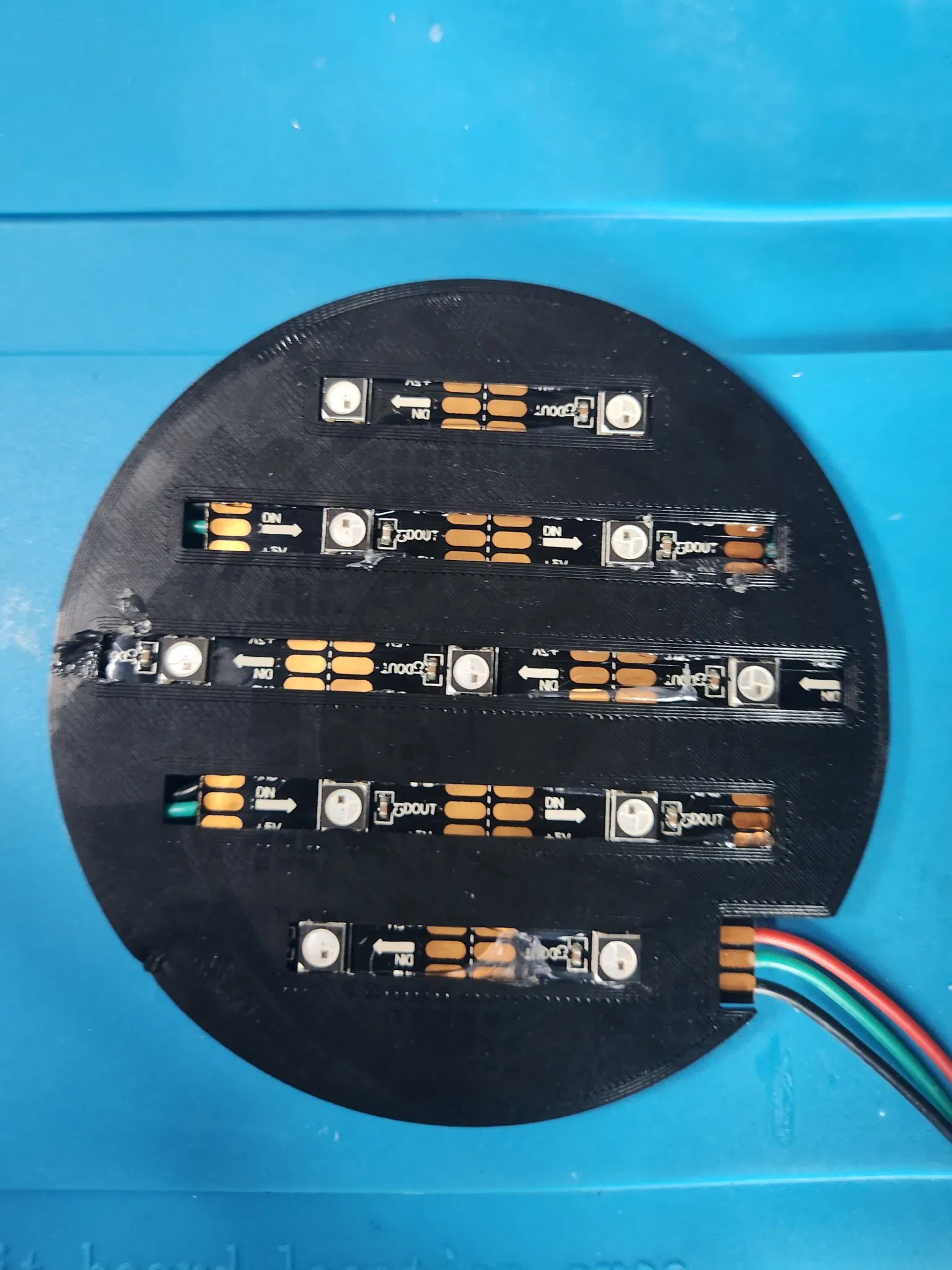

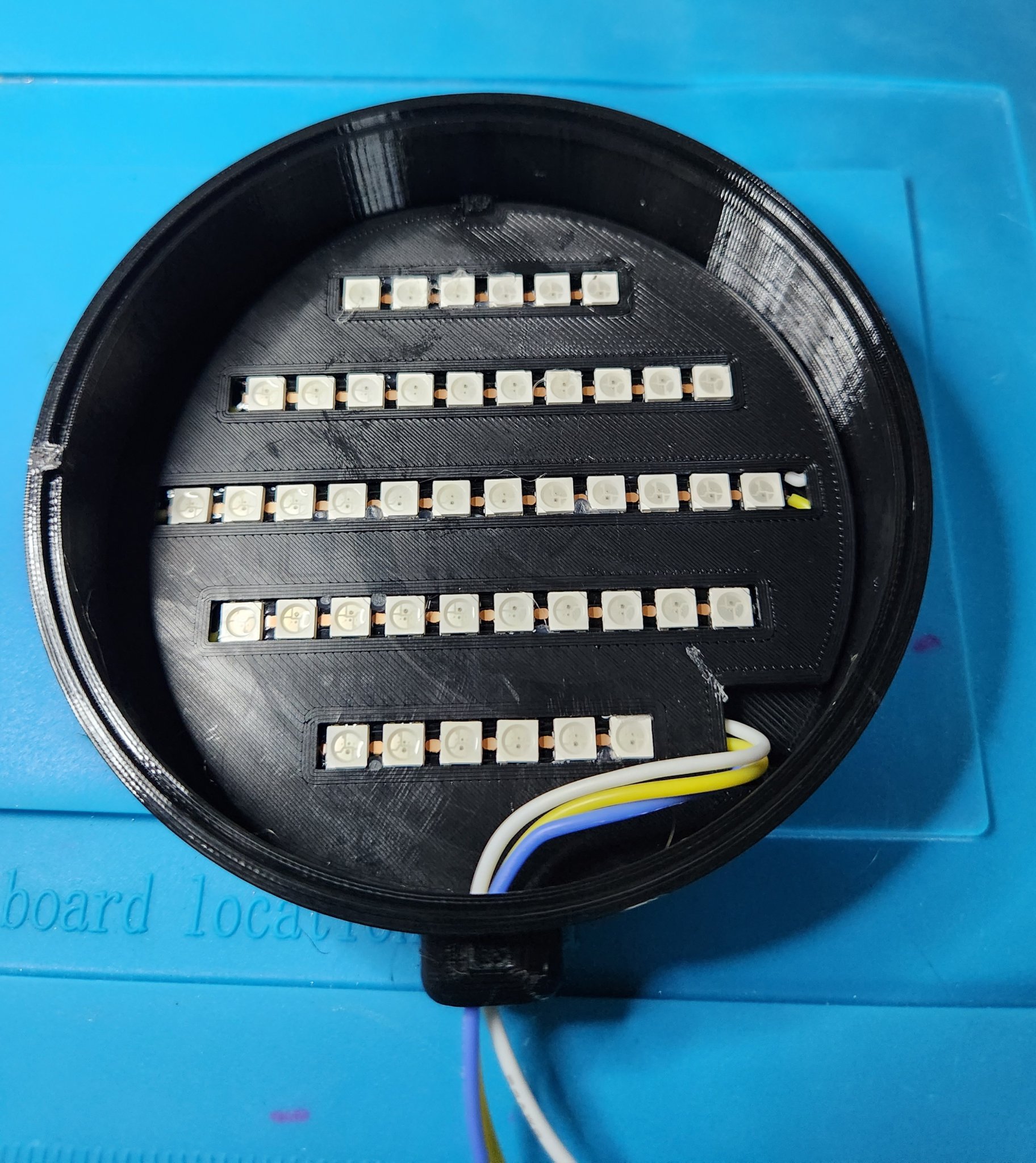

4. Hàn trước các đầu dải rồi dùng keo nóng để gắn chúng vào đúng hướng như hình dưới. (theo mũi tên)
5. Cắt và hàn dây. (Hãy vui vẻ, đây là phần khó nhất, nhưng không quá tệ. Chỉ cần cho mình một đoạn dây đủ dài để hàn Attiny85. Dễ dàng cắt bỏ một số dây thừa, nhưng rất khó để thêm dây vào một dây quá ngắn)
6.

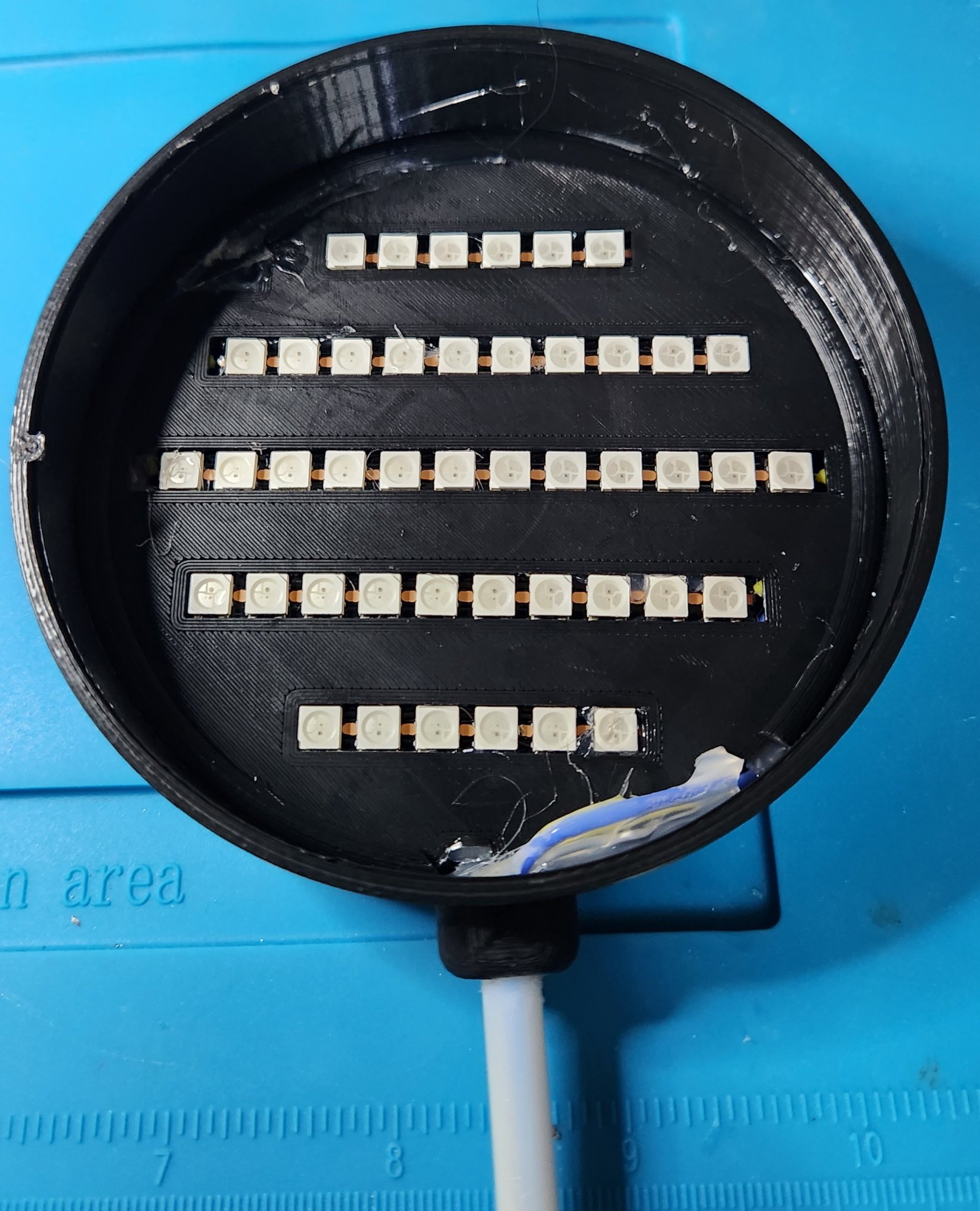

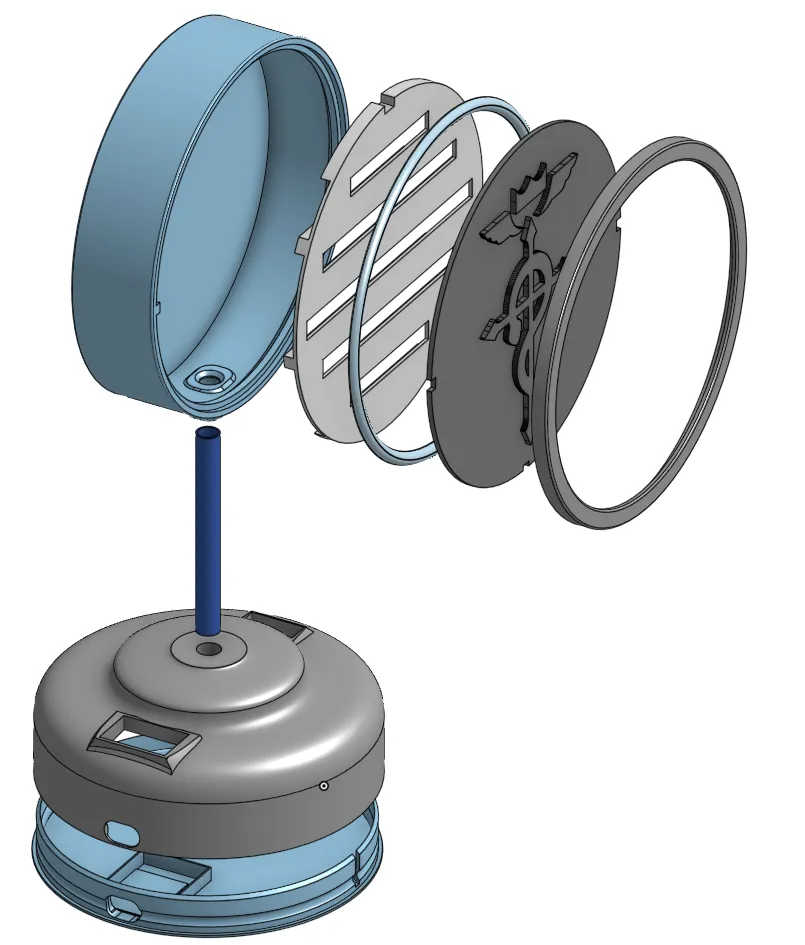

7. Đặt Bảng LED vào Vỏ Đèn và dùng keo nóng xung quanh mép sau đó (cẩn thận không bị bỏng) ấn xuống Nắp Bảng LED.
8. Luồn dây qua Vỏ Đèn và Cán.
9. Dùng keo siêu dính để gắn Cán, ống PTFE hoặc ống thép vào Vỏ Đèn. Để sang một bên và để khô.

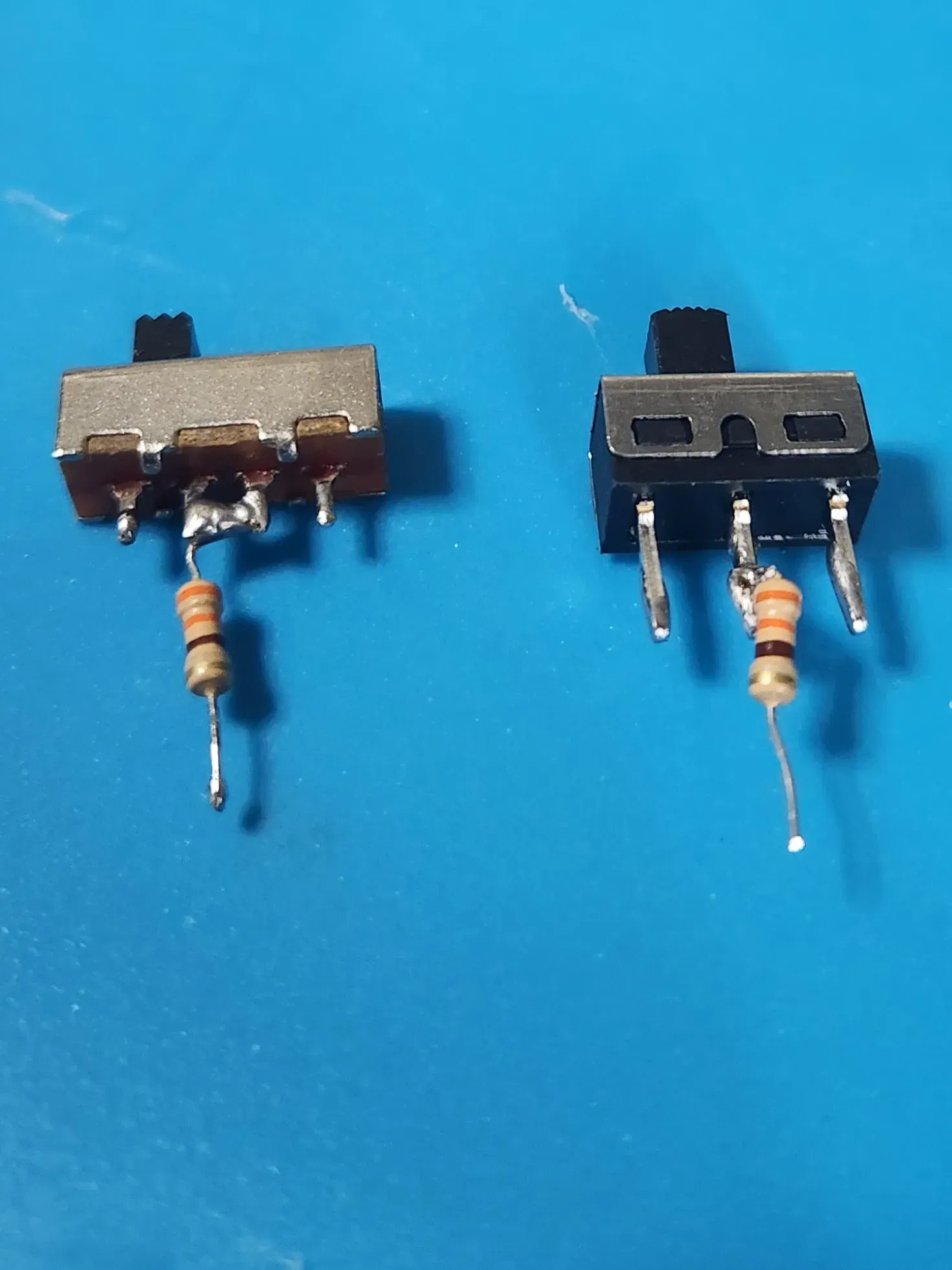

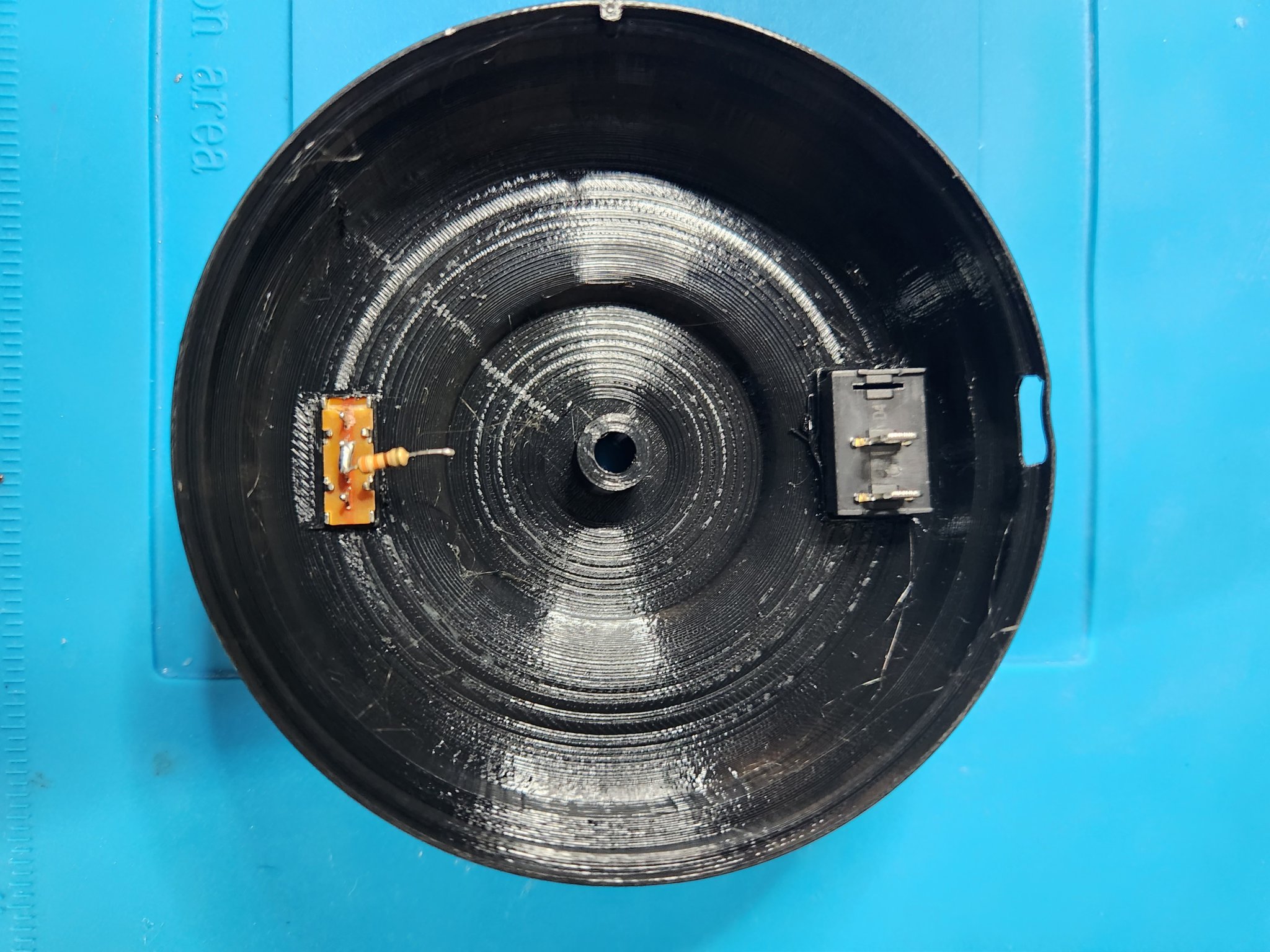

10. Hàn trước công tắc vị trí (hàn điện trở 300-500 ohm vào chân giữa) và công tắc nguồn, đặt vào Đế Đèn và dùng keo nóng để cố định.
11. Luồn dây vào Đế Đèn và dùng keo siêu dính để giữ Cán ở vị trí.

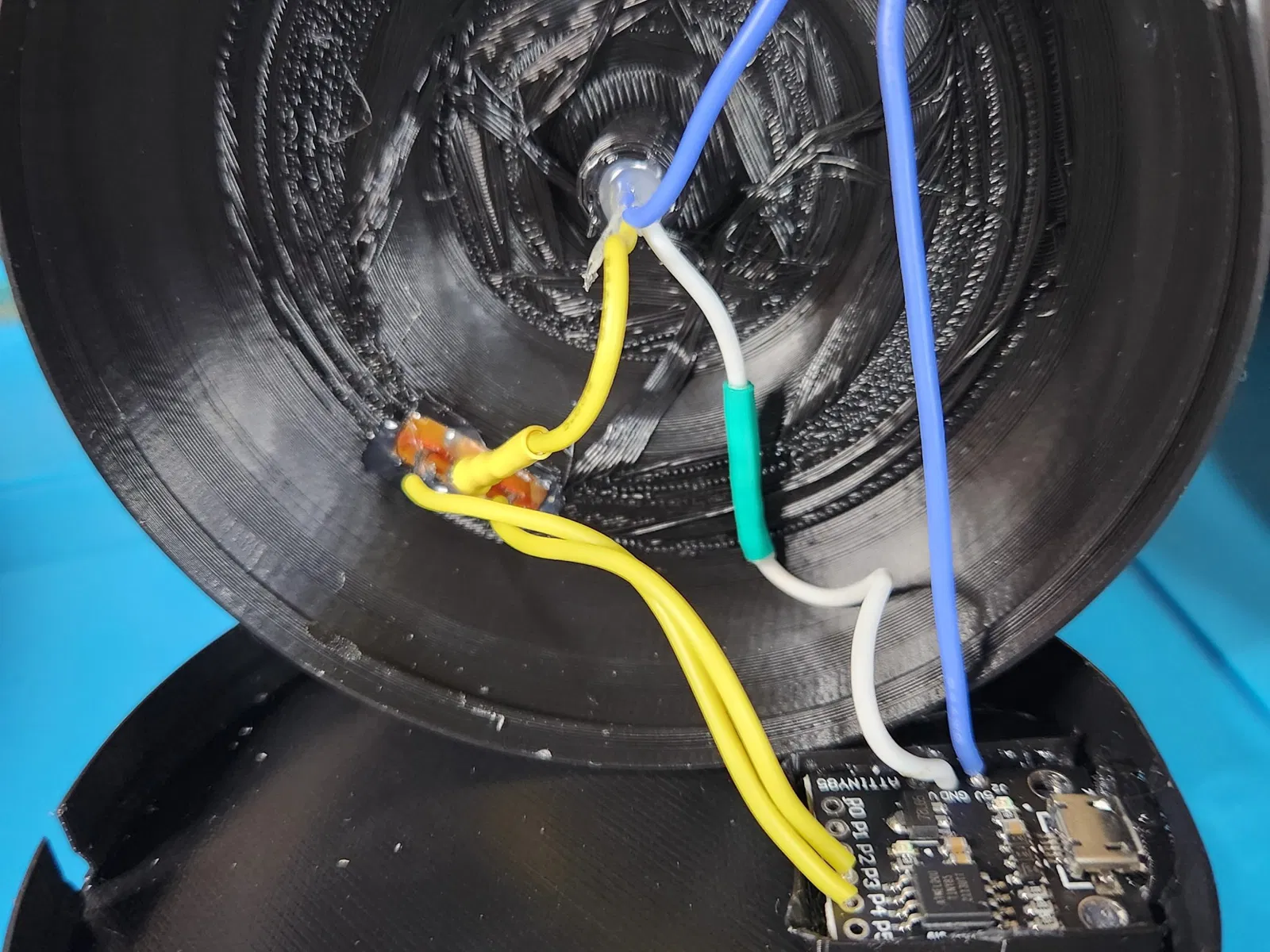

12. Hàn dây dữ liệu LED (màu xanh hoặc vàng trong hình) vào điện trở, sau đó hàn 2 dây vào 2 chân công tắc còn lại. Hàn những dây đó vào chân 3 và 4 của Attiny85.
13. Dây Nguồn (xem bên dưới)….
14. Dùng keo nóng để kết nối dây (để giảm căng thẳng và tăng độ bền)
15. Gắn đáy vào, nó chỉ vừa 1 cách. (cẩn thận với ngón tay của bạn, dễ nhất là đặt Đế Đèn nằm phẳng trên bàn và ấn Đế Đèn lên chắc chắn)

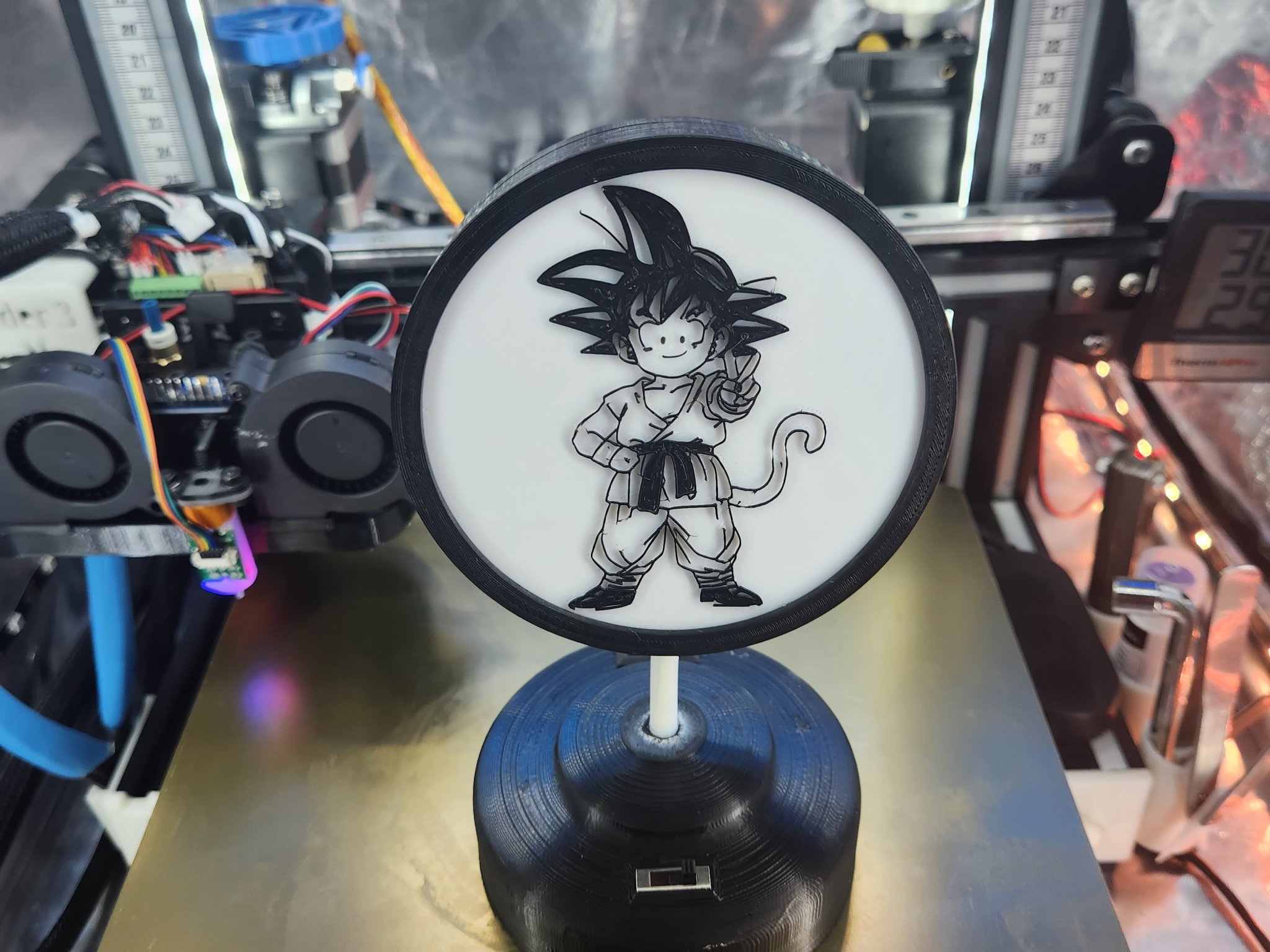

16. In và đặt vào ống kính yêu thích của bạn, gắn Nắp Vỏ Đèn, bật nguồn và để bạn bè ghen tị với sự sáng tạo của bạn.

ĐIỆN NĂNG (với Pin)

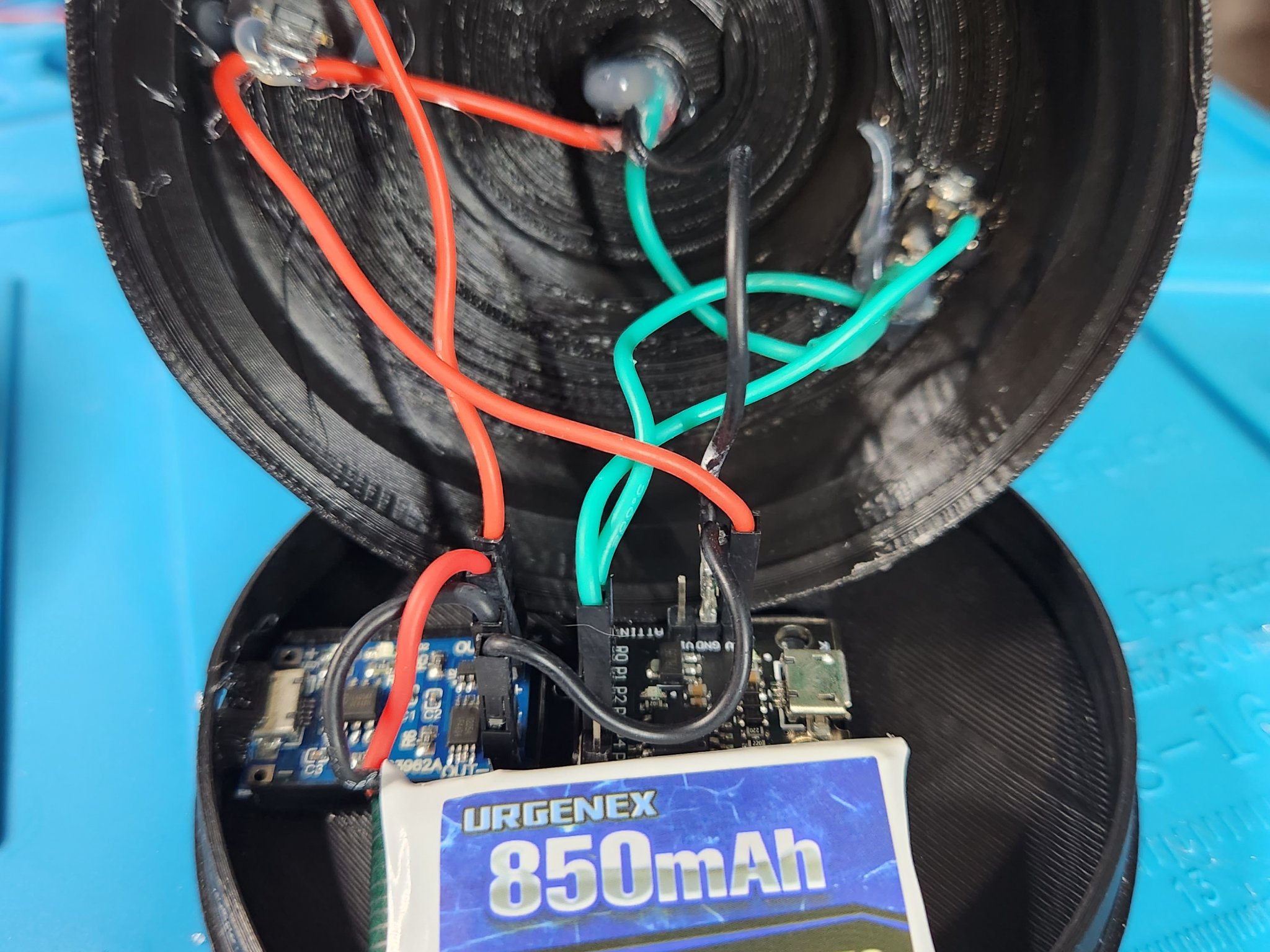

1. Hàn dây nguồn LED (đỏ hoặc xanh trong hình) vào một chân của công tắc nguồn 2. Hàn một dây mới vào cùng một chân đến chân “5v” trên Attiny85 3. Hàn dây đất LED (đen hoặc trắng trong hình) vào chân “GND” trên Attiny85 (bóc một đoạn dây dài đẹp, vì bạn sẽ phải hàn một dây đất khác từ bộ sạc pin vào đó nữa) 4. Hàn dây nguồn và dây đất mới vào các chân “OUT” của bộ sạc pin. Dây nguồn được hàn vào chân tự do của công tắc nguồn, và dây đất được hàn cùng với kết nối đất của LED vào chân “GND” của Attiny85 5. Giờ thì về pin, KHÔNG CẮT CẢ HAI DÂY CÙNG LÚC!!! Tắt công tắc nguồn “o” 6. Cắt và bóc dây đất của pin (đen) rồi hàn nó vào “B-” của bộ sạc pin 7. Cắt và bóc dây nguồn của pin (đỏ) rồi hàn nó vào “B+” của bộ sạc pin 8. Dán nóng bộ sạc pin, pin, và Attiny85 vào vị trí. 9. Tiếp tục đến bước 14 của HƯỚNG DẪN XÂY DỰNG

KẾT NỐI Nguồn (không có Pin)

1. Hàn dây nguồn LED (đỏ hoặc xanh trong hình) vào một chân của công tắc nguồn
2. Hàn một dây mới vào cùng một chân đến chân “5v” trên Attiny85
3. Hàn dây đất LED (đen hoặc trắng trong hình) vào chân “GND” trên Attiny85
4. Dán nóng Attiny85 vào vị trí.
5. Tiếp tục đến bước 14 của HƯỚNG DẪN XÂY DỰNG

LẬP TRÌNH ATTINY85

Bạn sẽ cần tải xuống Arduino IDE https://www.arduino.cc/en/software. Khi bạn đã cài đặt nó, bạn sẽ cần thêm 2 thư viện vào chương trình Arduino IDE. Thư viện Adafruit Neopixel và Thư viện Digistump (http://digistump.com/package\_digistump\_index.json)

Đây là mã của tôi đã sử dụng, chỉ cần chỉnh sửa số lượng LED để nó khớp với những gì bạn đã sử dụng. Để lập trình Attiny85, hãy đảm bảo bạn có 2 thư viện Arduino. Chỉ cần thêm mã, chọn bo mạch: Digispark (Mặc định - 16.5mhz) và nhấn Tải lên KHÔNG cắm Attiny85 vào. Cắm vào khi được yêu cầu.
