Giá đỡ nguồn điện 42V cho xe đạp điện Jetson - Hai phiên bản

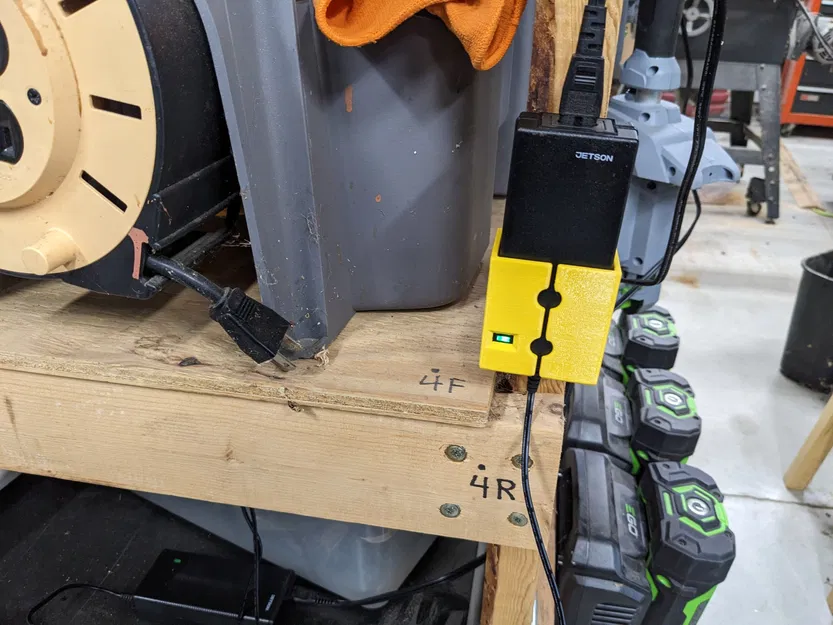

Tôi đã làm những giá đỡ này cho nguồn điện cho hai chiếc xe đạp điện Jetson của tôi. Chúng được thiết kế để được bắt vít vào một khung gỗ bằng vít gỗ #6 (3.5mm). Các giá đỡ được thiết kế sao cho nguồn điện có thể được tháo ra mà không cần tháo các giá đỡ.

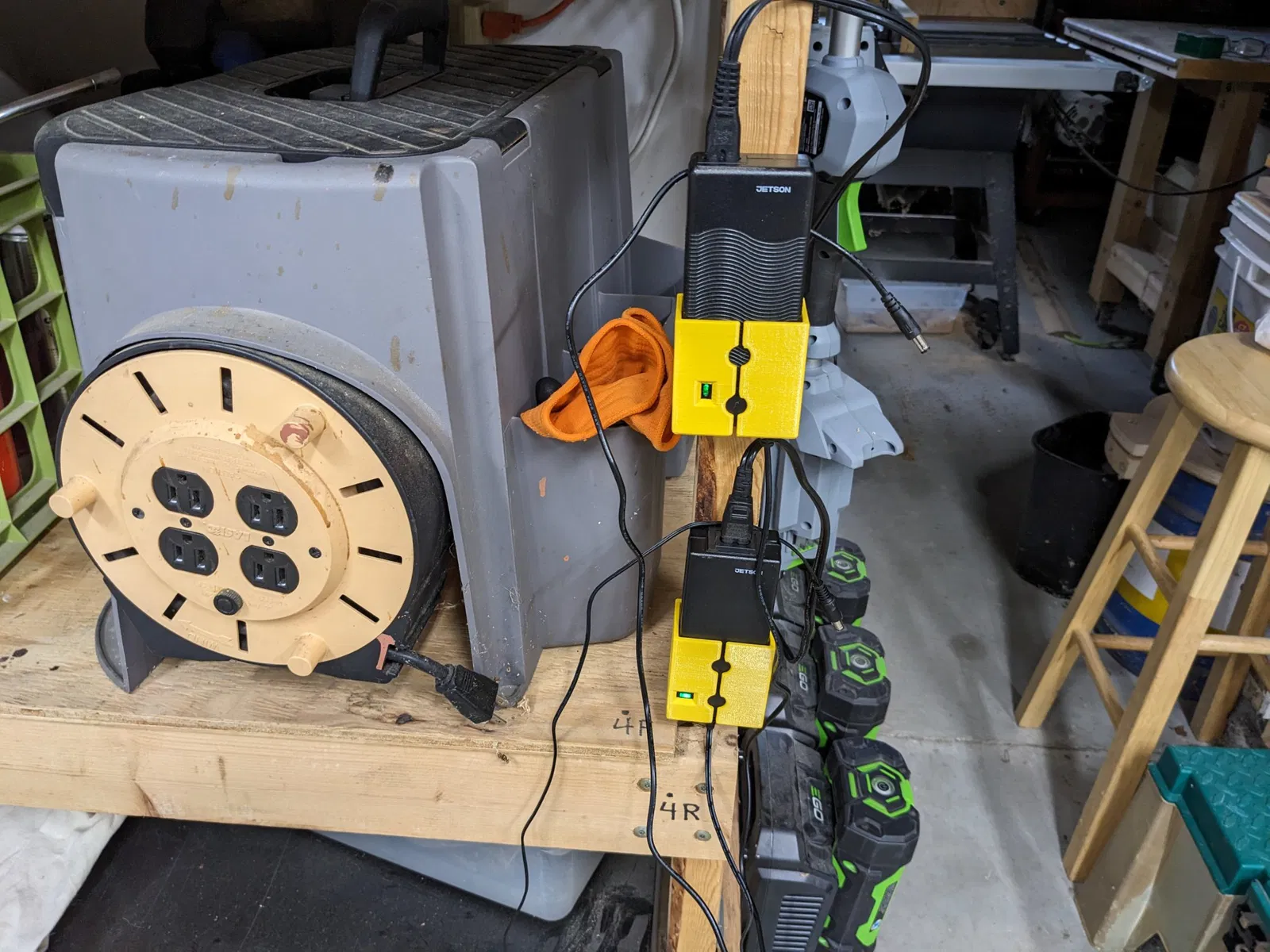

Vì một lý do nào đó, hai nguồn điện mà tôi có cho hai chiếc xe đạp giống hệt nhau lại hơi khác nhau một chút, vì vậy tôi đã làm giá đỡ cho mỗi phiên bản.

Để tham khảo, kích thước của nguồn điện như sau:

• Phiên bản “A”: 120mm Dài X 52mm Rộng X 32.4mm sâu
• Phiên bản “B”: 132.5mm Dài X 57.8mm Rộng X 31.7mm sâu

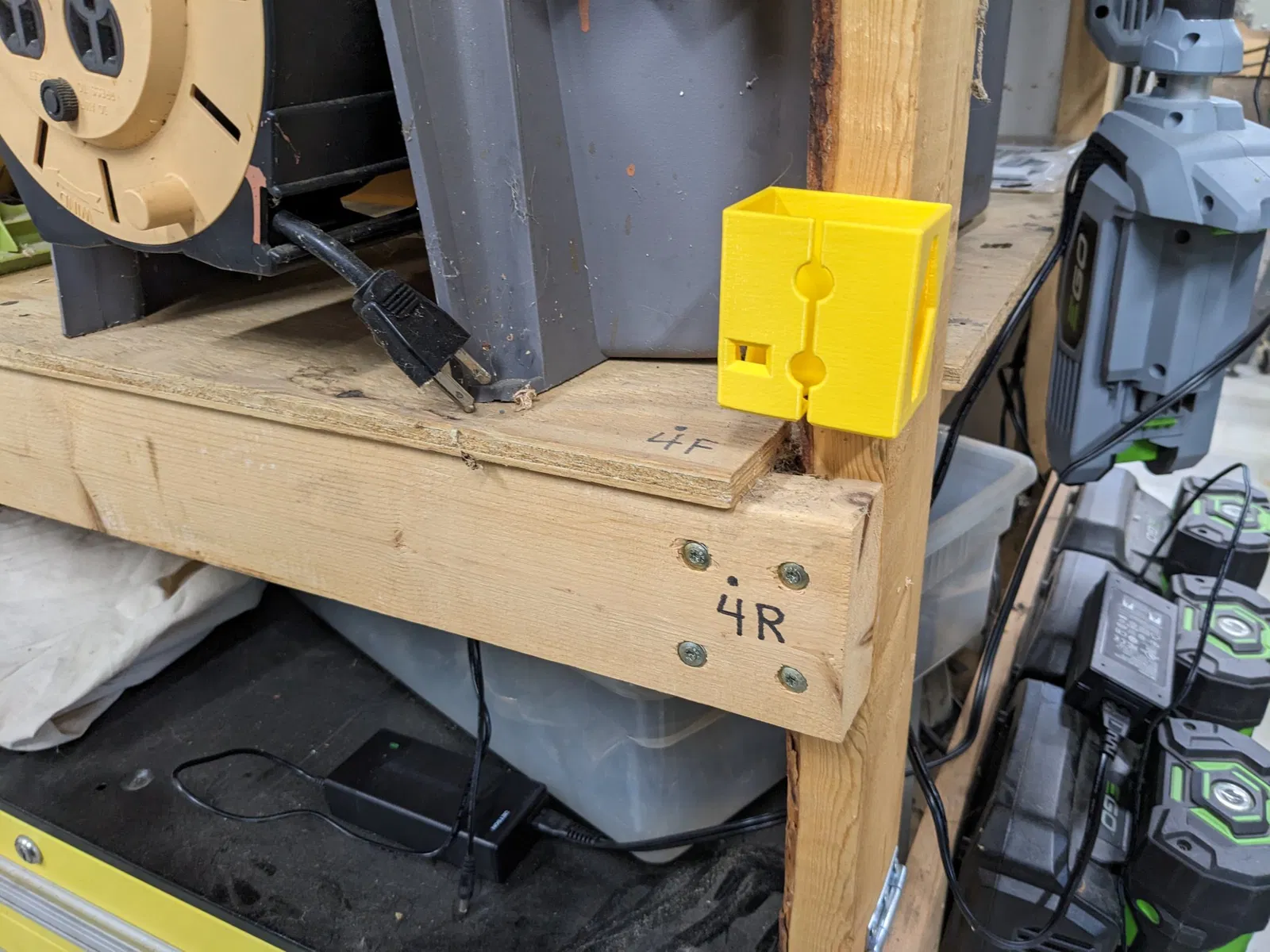

Như đã đề cập, các giá đỡ được gắn bằng cách sử dụng vít gỗ #6 (3.5mm). Sử dụng nguồn điện làm “mẫu” để xác định vị trí của các giá đỡ, sau đó bắt vít các giá đỡ vào vị trí.

Hướng Dẫn In

Sử dụng các tệp 3mf được cung cấp để in bằng PETG; nếu không:

• Chiều cao lớp 0.3mm
• 2 viền
• 20% lấp đầy lưới

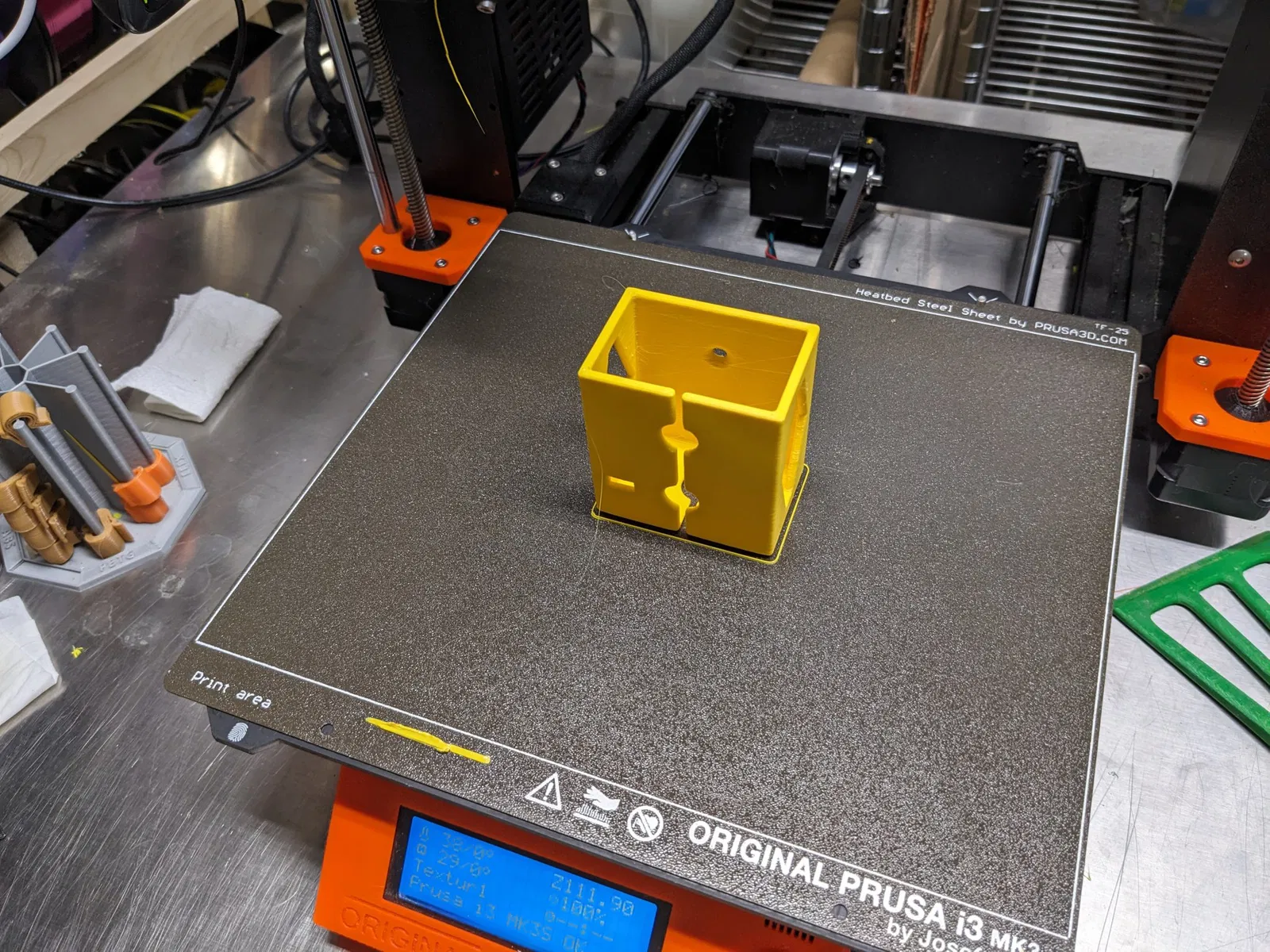

Đặt hướng trên mặt phẳng xây dựng với các đầu quay xuống.

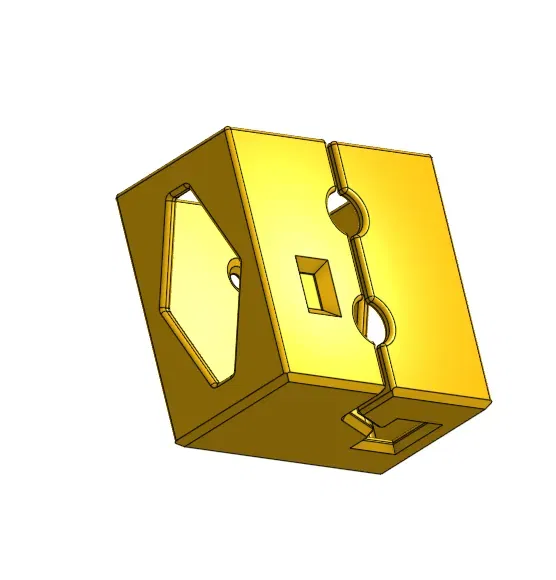

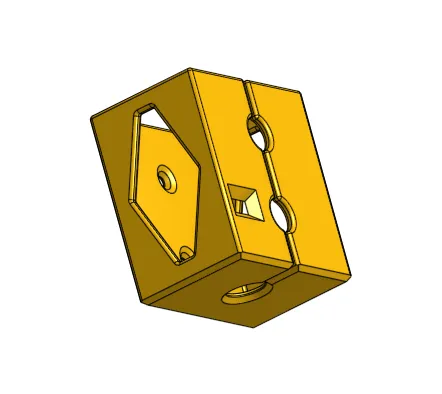

CAD

Các tệp CAD 3D OnShape cho điều này có tại đây:

https://cad.onshape.com/documents/878e4a7fd034f26f729bfcc3/w/6b574fb453391e4376fcefda/e/e5f56de293a5ca7ef3f24132?renderMode=0&uiState=6514e2e6817b162c1f2da911
