Bộ Chai Hút Ẩm Nắp Vặn Ren cho AMS (AMS Threaded Desiccant Bottles/Holder Set)

Tổng quan

Bộ giữ hạt hút ẩm (desiccant) cho cụm AMS này có nắp vặn ren, nên cầm nắm/di chuyển thoải mái mà không lo bị đổ văng hạt ra ngoài.

Câu chuyện

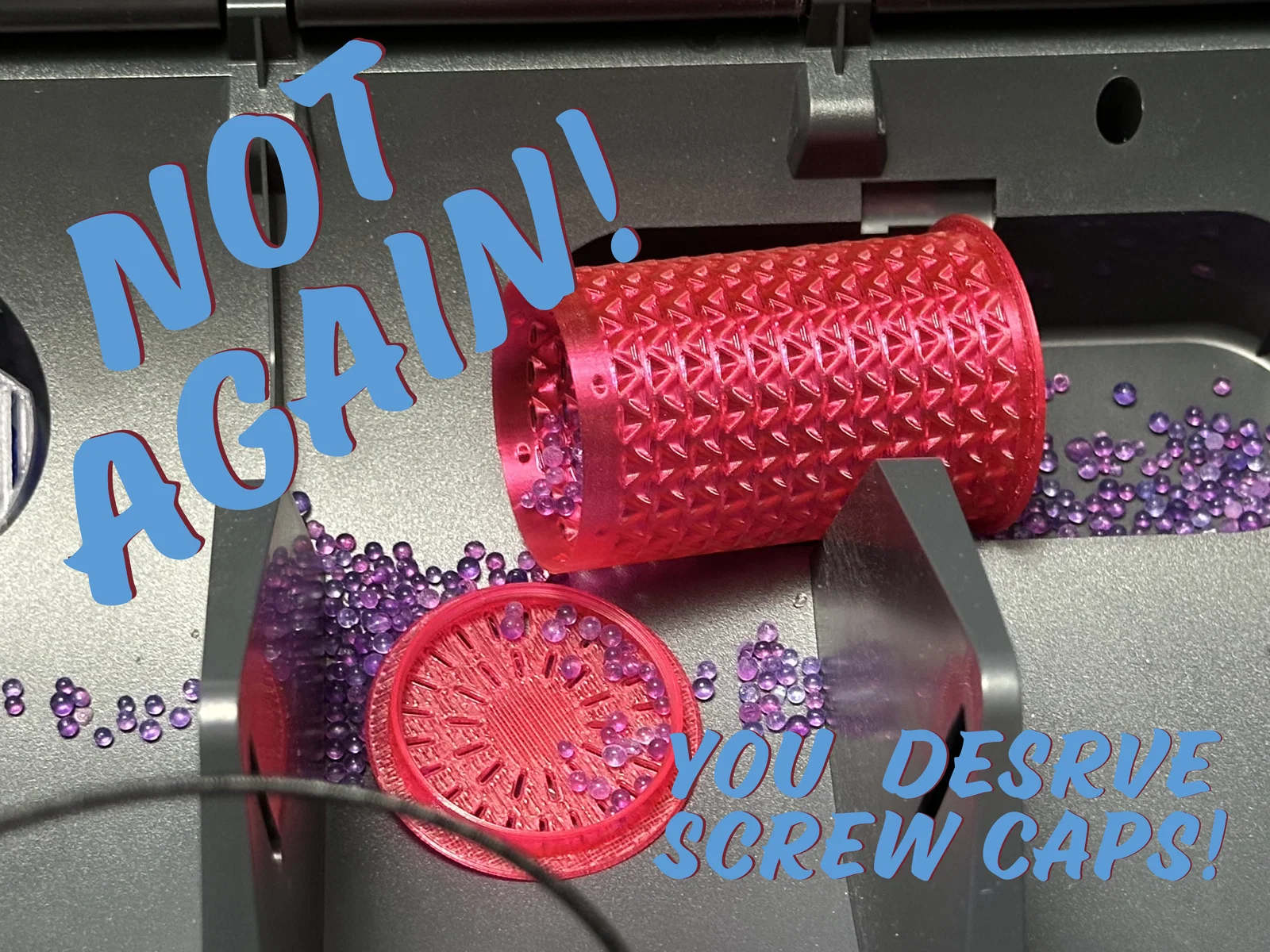

Mình bắt đầu từ mẫu @NeedItMakeIt Vase Mode Desiccant Holders. Mình rất thích ý tưởng đó, nhưng cũng có vài lần “tai nạn” khiến phải đi hút bụi một đống hạt hút ẩm trong AMS, rớt ra sàn, v.v. Ngoài kia thì có khá nhiều kiểu holder desiccant cho AMS, nhưng mình thấy đa số chưa giải quyết được vấn đề “hơi vụng về” khi thao tác. Mình có thấy một thiết kế có nắp trên Makerworld, nhưng không thích phần nhìn. Vậy nên sau nhiều vòng chỉnh sửa và test print, mình giới thiệu thêm một mẫu holder desiccant cho AMS nữa. Thiết kế này khá cứng cáp, cho luồng khí lưu thông tốt, và chứa được nhiều hạt hút ẩm.

Thiết kế tận dụng khả năng bridging tự nhiên của in 3D để tạo ra rất nhiều khe nhỏ, đủ để không cho hạt desiccant lọt ra ngoài.

In ấn

Nhìn chung, các chi tiết đều được thiết kế để in ở layer height 0.2mm, nozzle 0.4mm, và bật Arachne wall generation. Với các bản in này, mình khuyên dùng random seam position. Không cần supports.

Riêng phần ren thì in đẹp nhất ở layer height 0.1mm. Mình đã upload các file 3mf đã setup sẵn từ Orcaslicer, trong đó đã cài đặt layer height theo từng đoạn. Nhưng mình cũng ghi chú theo từng phần bên dưới nếu bạn muốn tự setup profile.

LƯU Ý: Các bản in này là kiểu “hành máy” khá nặng. Gần như 100% là các đảo nhỏ (small islands) và bridging. Cần một filament profile ổn. (Tất cả ảnh ví dụ đều là Voxel PETG+, nhưng in ở mức khá an toàn 8mm^3/s.)

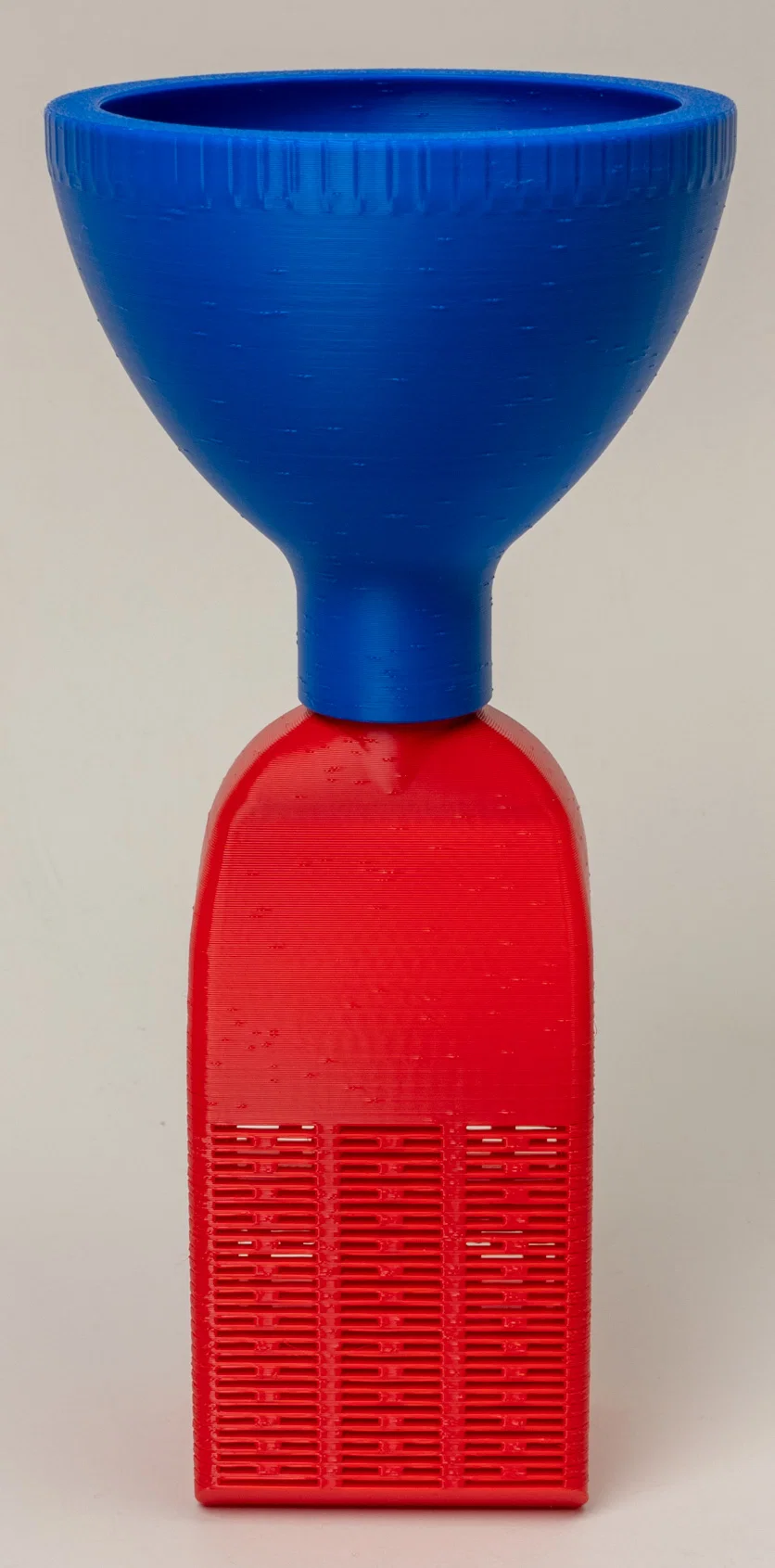

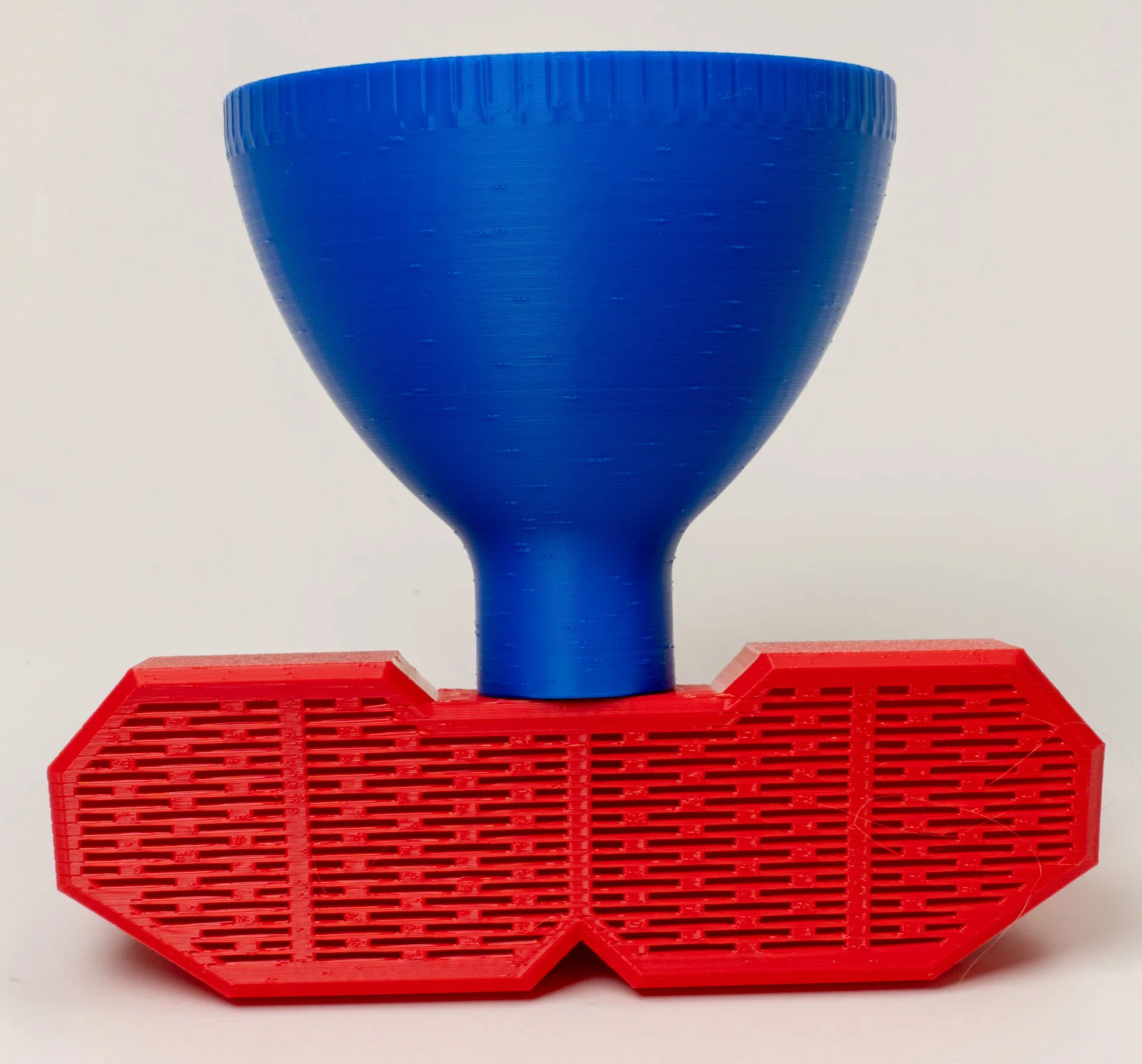

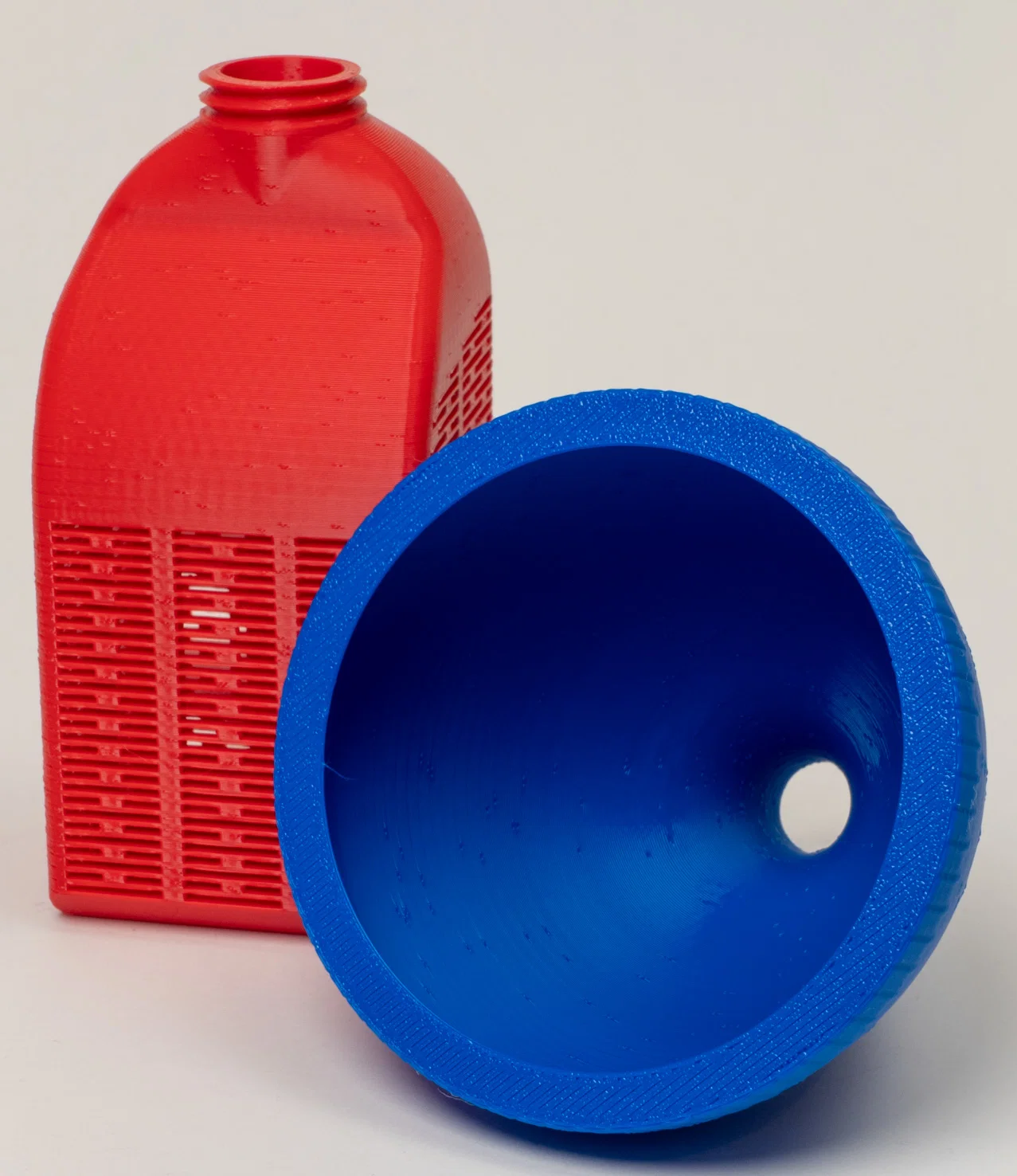

Phễu (Funnel)

Phễu khi import sẽ nằm trên phần vành rộng (wide brim) để bám bàn in, như vậy là đúng. Dùng height range modifier để set layer height 0.1mm trong khoảng chiều cao 65–70mm.

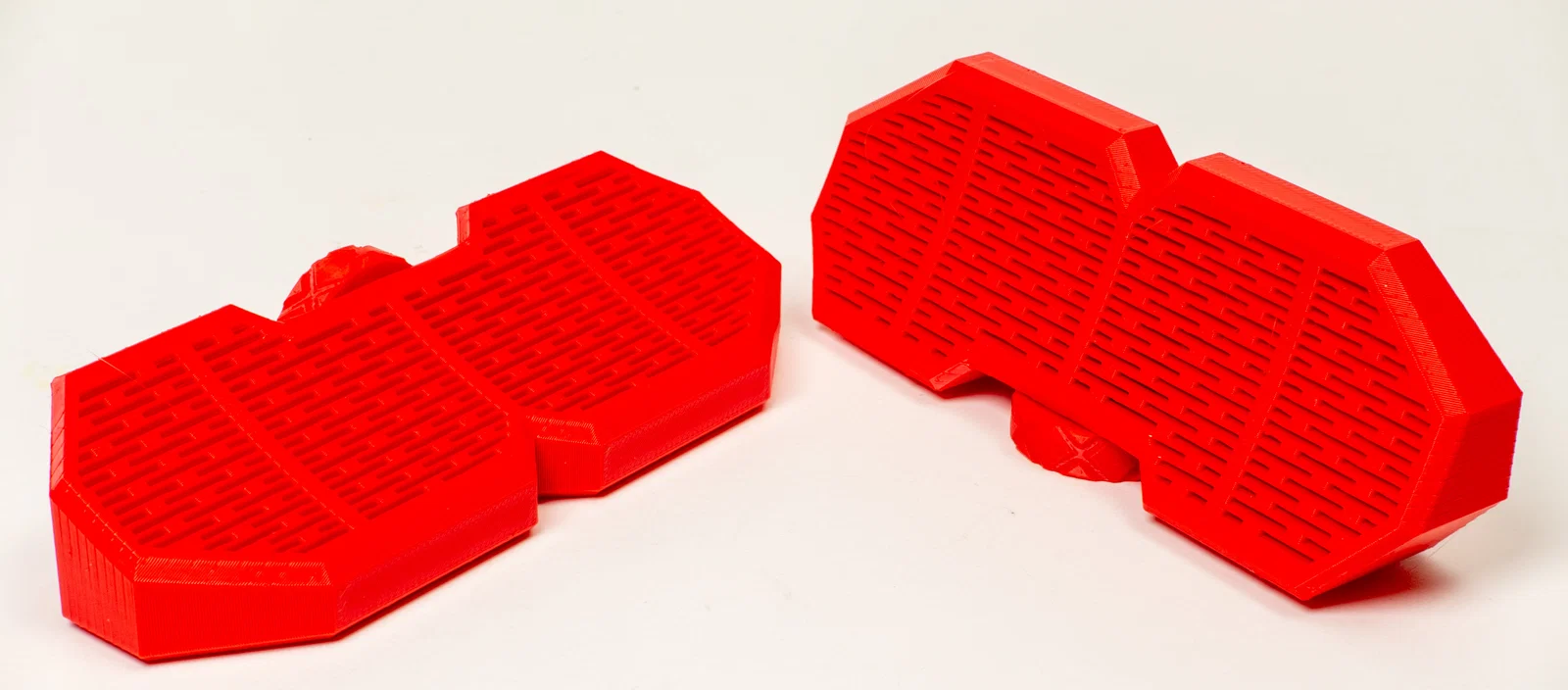

Miếng chèn sau AMS (AMS Rear Inserts)

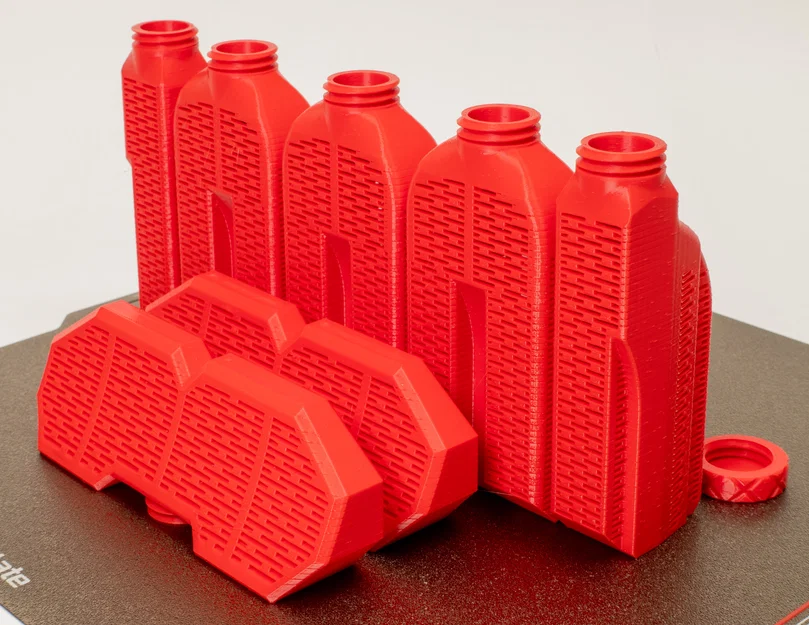

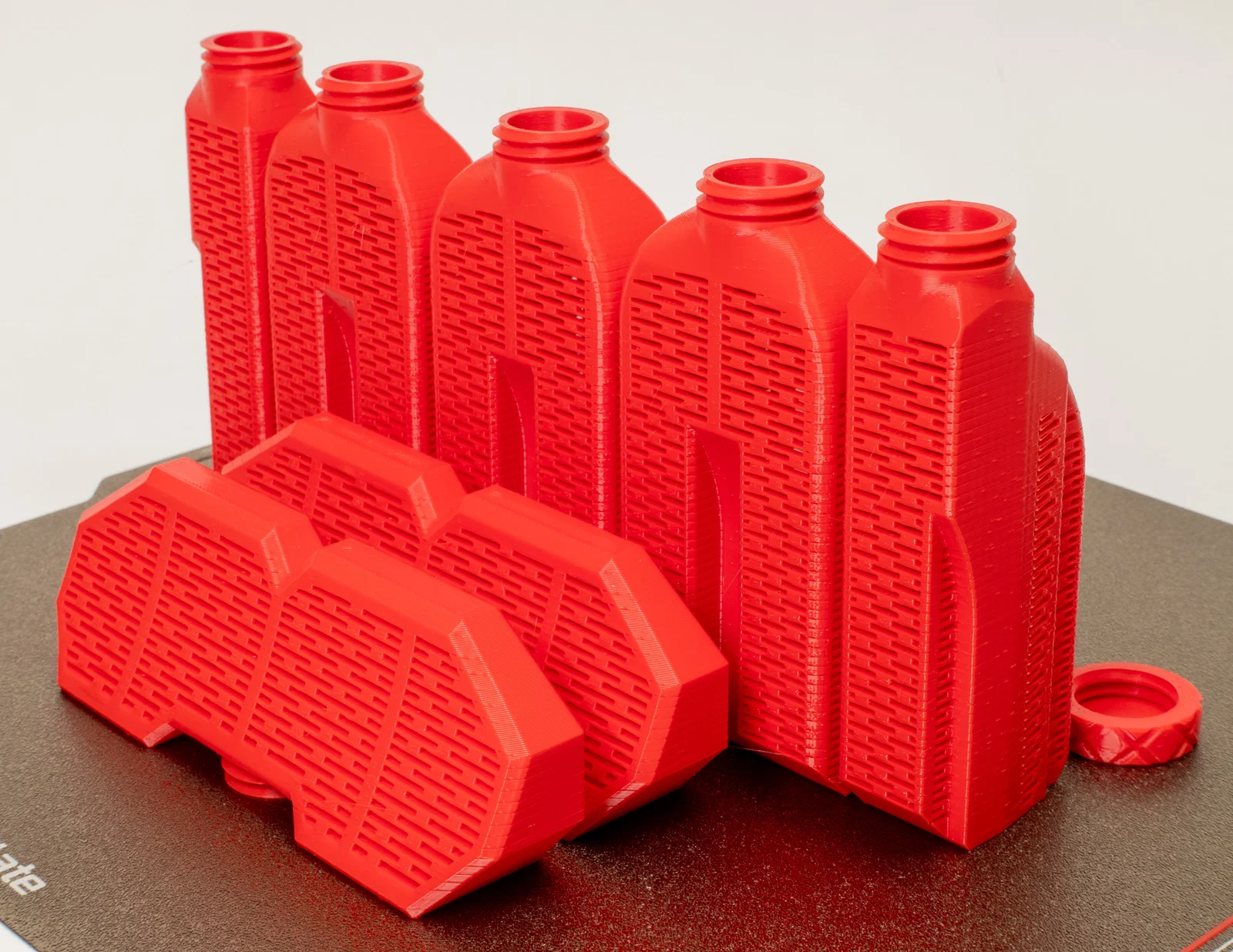

AMS Rear Inserts cần được xoay sao cho phần ren chạm bàn in. (Xem ảnh ví dụ nếu bạn chưa hình dung.) Dùng height range modifier để set layer height 0.1mm trong khoảng chiều cao 0–5mm.

Lưu ý: các “nắp” phía sau AMS (AMS rear ‘lids’) sẽ không lắp vừa với AMS rear insert. Nhưng không sao, vì hạt desiccant sẽ không thể đổ ra cho tới khi bạn tháo nắp vặn ren!

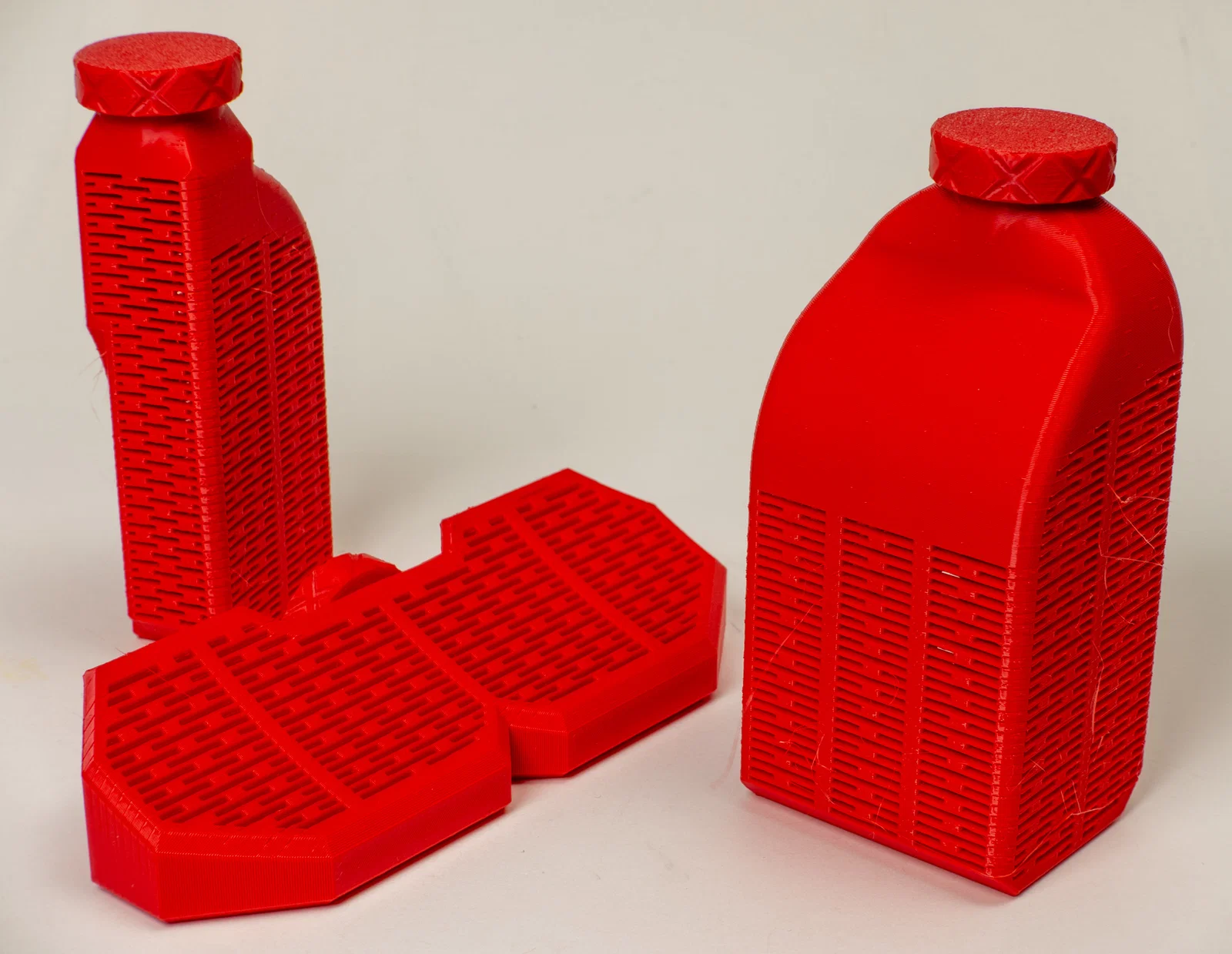

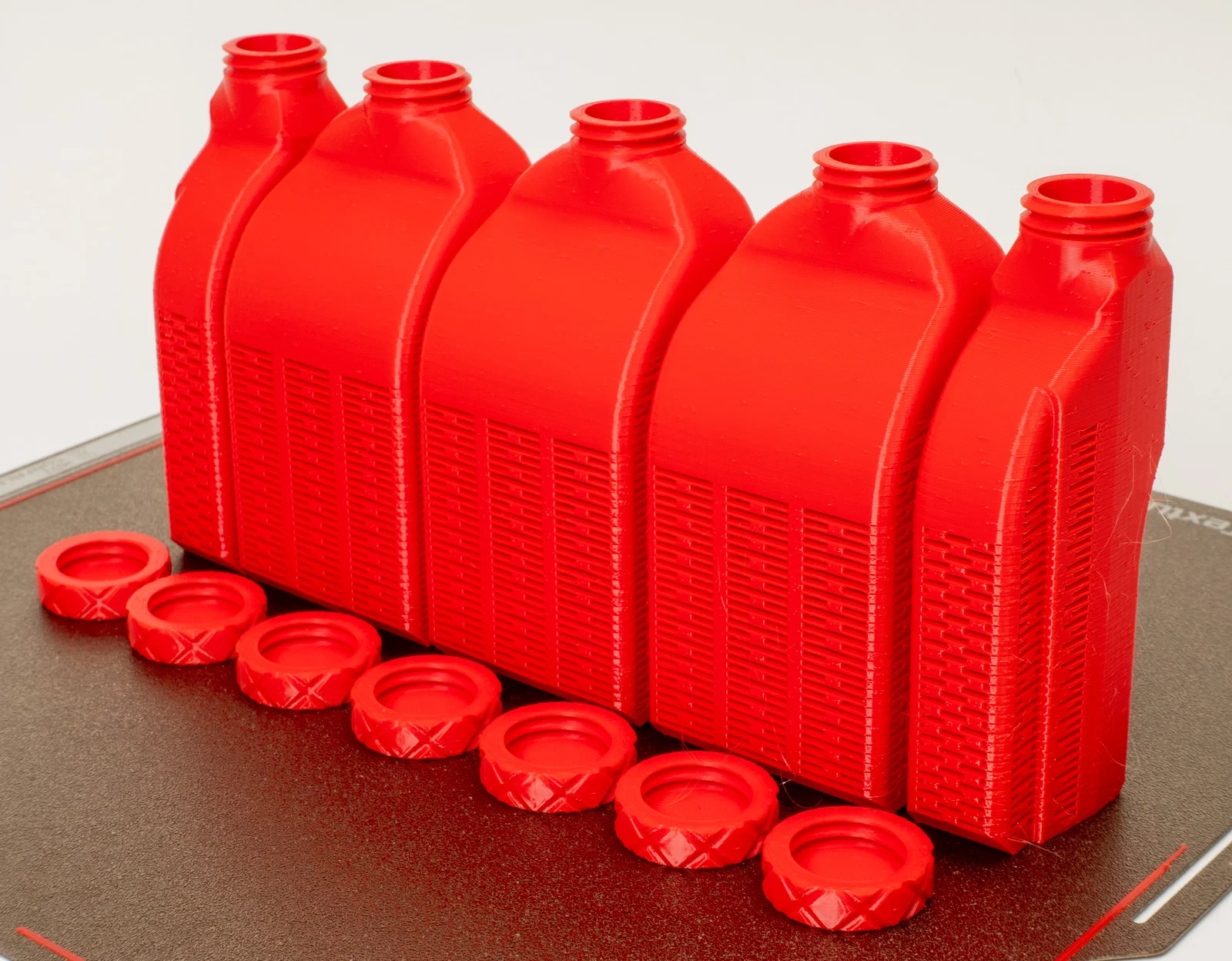

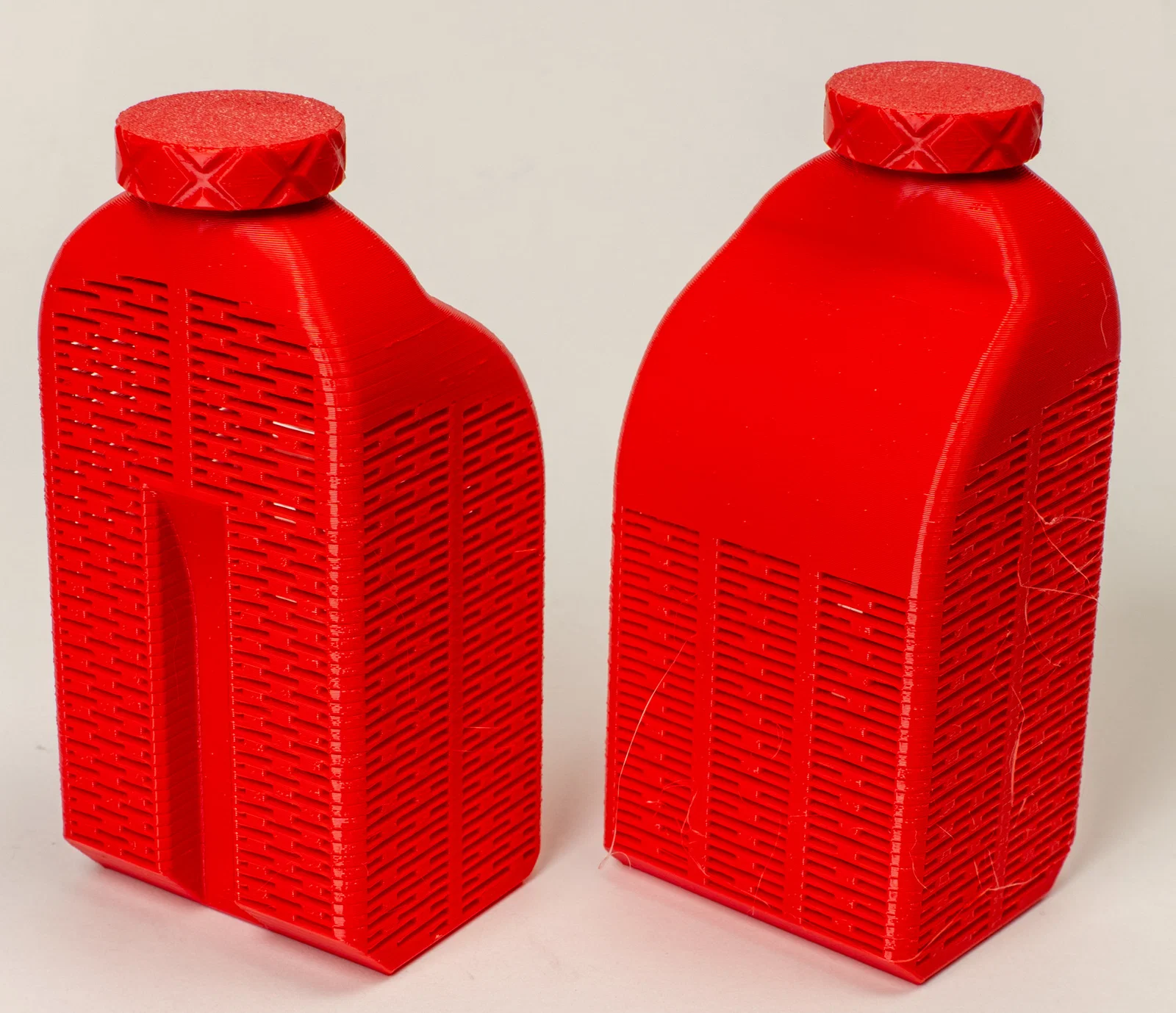

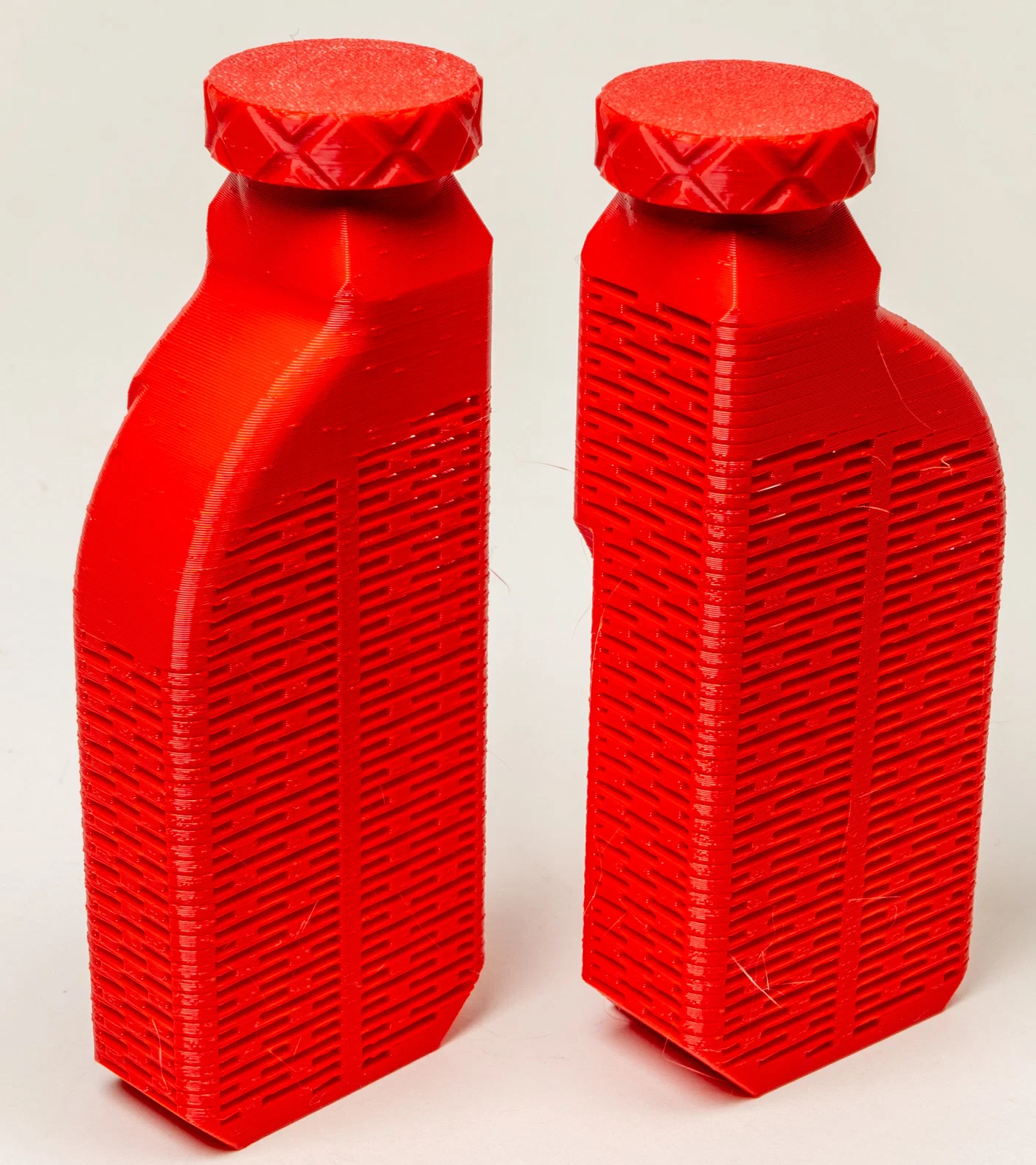

“Chai” (The “Bottles”)

Các chai (bản rộng và hai bản hẹp) cần đặt height modifier để in layer height 0.1mm trong khoảng chiều cao 93–98mm.

Nắp (Caps)

Với nắp thì mình làm biếng, cứ set part override toàn bộ về layer height 0.1mm. Nhưng nếu bạn muốn dùng height modifier thì khoảng chiều cao 2–7mm là hợp.

Remix

File Fusion của mình thật sự rất rối, nên mình sẽ cung cấp ít nhất là file STEP để bạn chỉnh sửa tiếp.

Muốn tự thiết kế phụ kiện riêng? Phần chai dùng ren ngoài tiêu chuẩn M20, chỉ cần đảm bảo ở phía trong phụ kiện của bạn đừng vượt quá đường kính 14.5mm cho bất kỳ phần nào thò vào cổ chai.
