Đầu nối chữ thập cho ống (Pipe Cross Connector) 16mm
Pipe Cross Connector dùng để nối chữ thập cho ống 16mm, clearance 0.15mm cho độ khít tốt và siết vít để kẹp rất cứng. Gợi ý slice 0.15mm STRUCTURAL, nghiêng 45°, 50% infill và dùng organic supports.
Mô tả
Mình đang nghĩ ý tưởng để tận dụng mấy ống nhiều kích cỡ đang để sẵn ở nhà, và một ý là dùng chúng để làm một cái khung/rig gì đó.

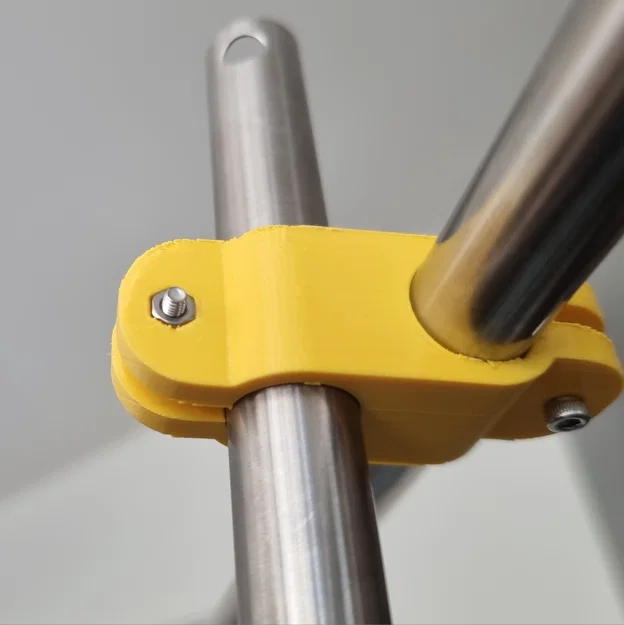

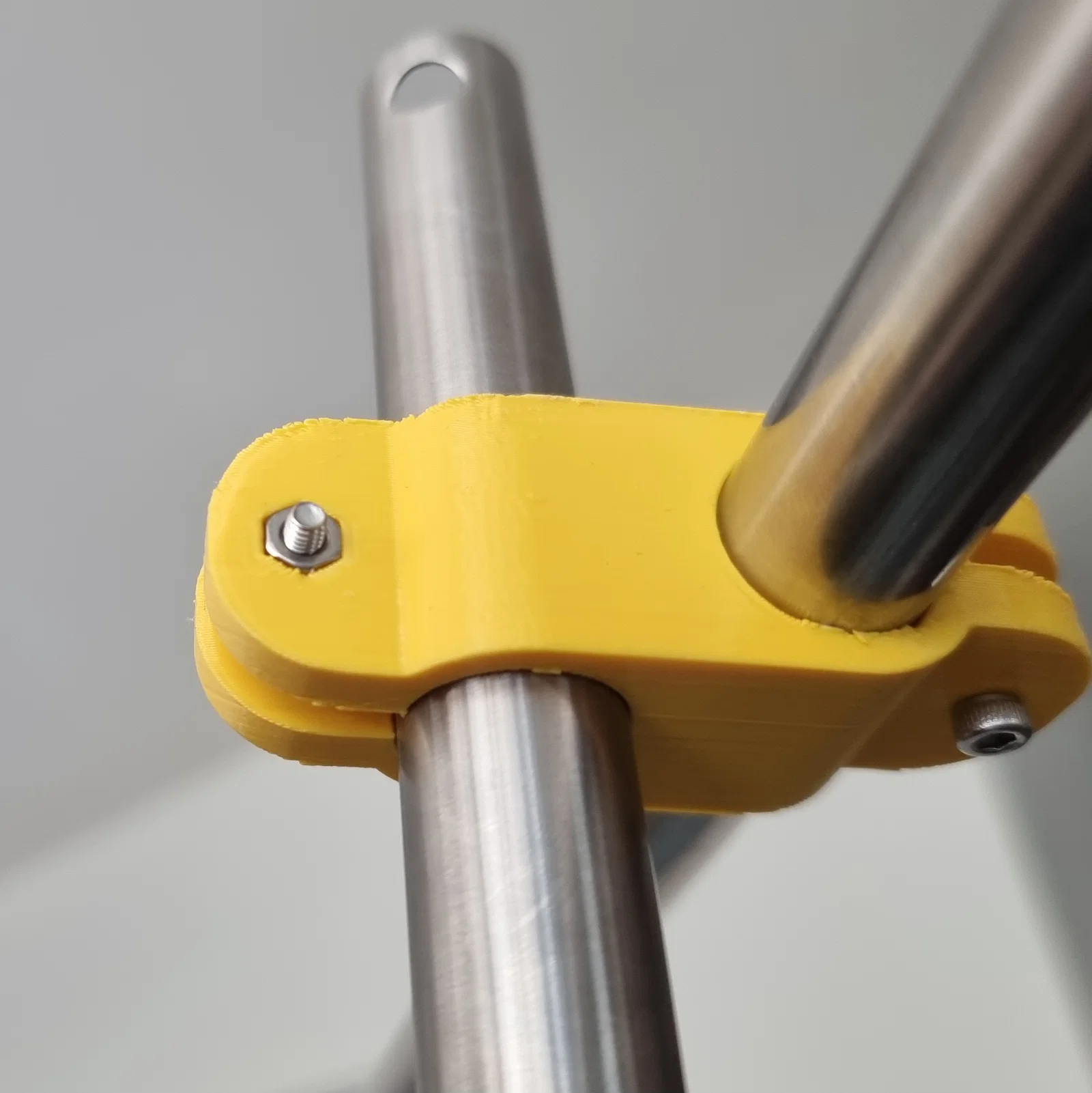

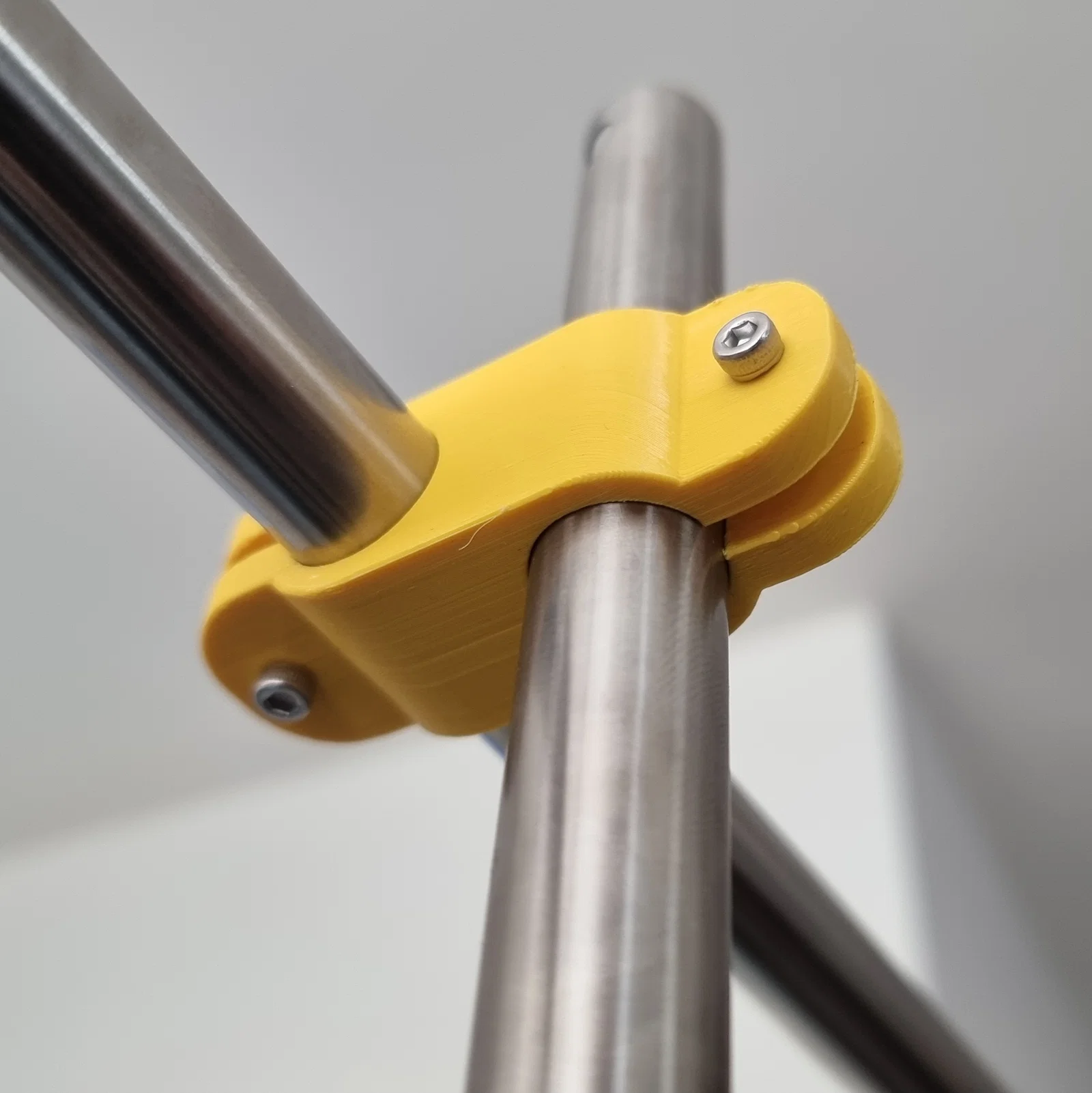

Cái cross connector này vừa với ống 16mm, có clearance 0.15mm nên lắp vào khá khít, và khi siết vít thì nó sẽ kẹp chặt đủ để trở nên rất cứng cáp.
Slicing
Mình slice với profile 0.15mm STRUCTURAL trong PrusaSlicer. Mẫu được nghiêng 45° để các lớp in không trở thành điểm yếu khi kẹp.
Infill
50% infill là đủ để mẫu ổn định.
Supports

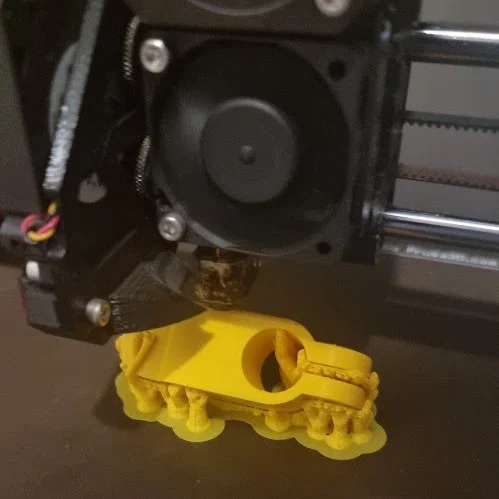

Vì mẫu được dựng đứng trên cạnh ở góc 45° nên mình khuyến nghị dùng supports phía dưới. Mình chưa tối ưu gì nhiều. Mình dùng organic supports.
Screws and nuts
Mình dùng vít dài 16mm. Hiện mình có hai phiên bản: một bản cho ê-cu (nut) M4 và một bản cho M3. Độ dung sai cho ê-cu rất khít, nên khi đã đặt vào thì nó sẽ không rơi ra.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
