Bộ phận hút khói cho vỏ an toàn Printed Solid Prusa

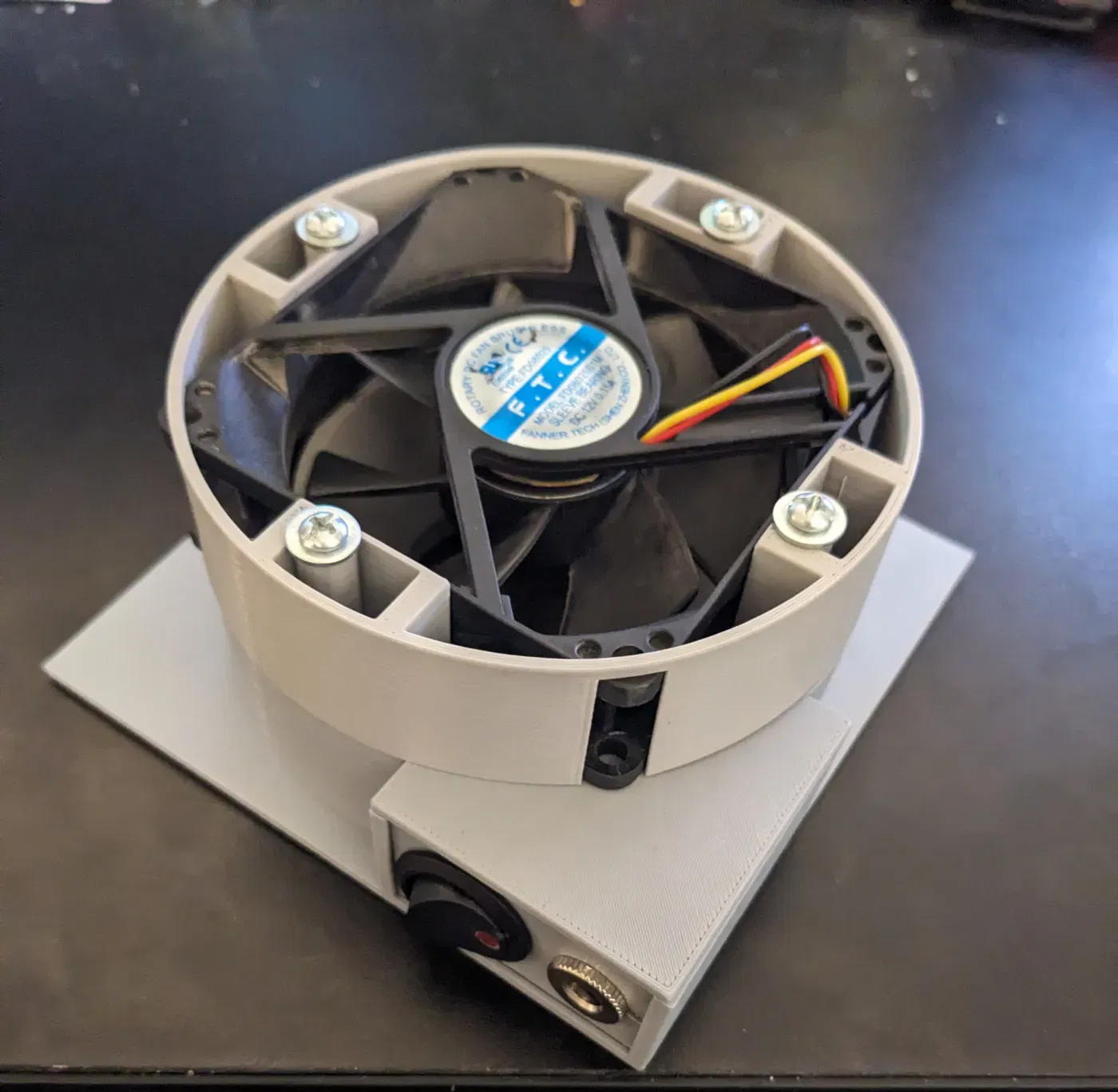

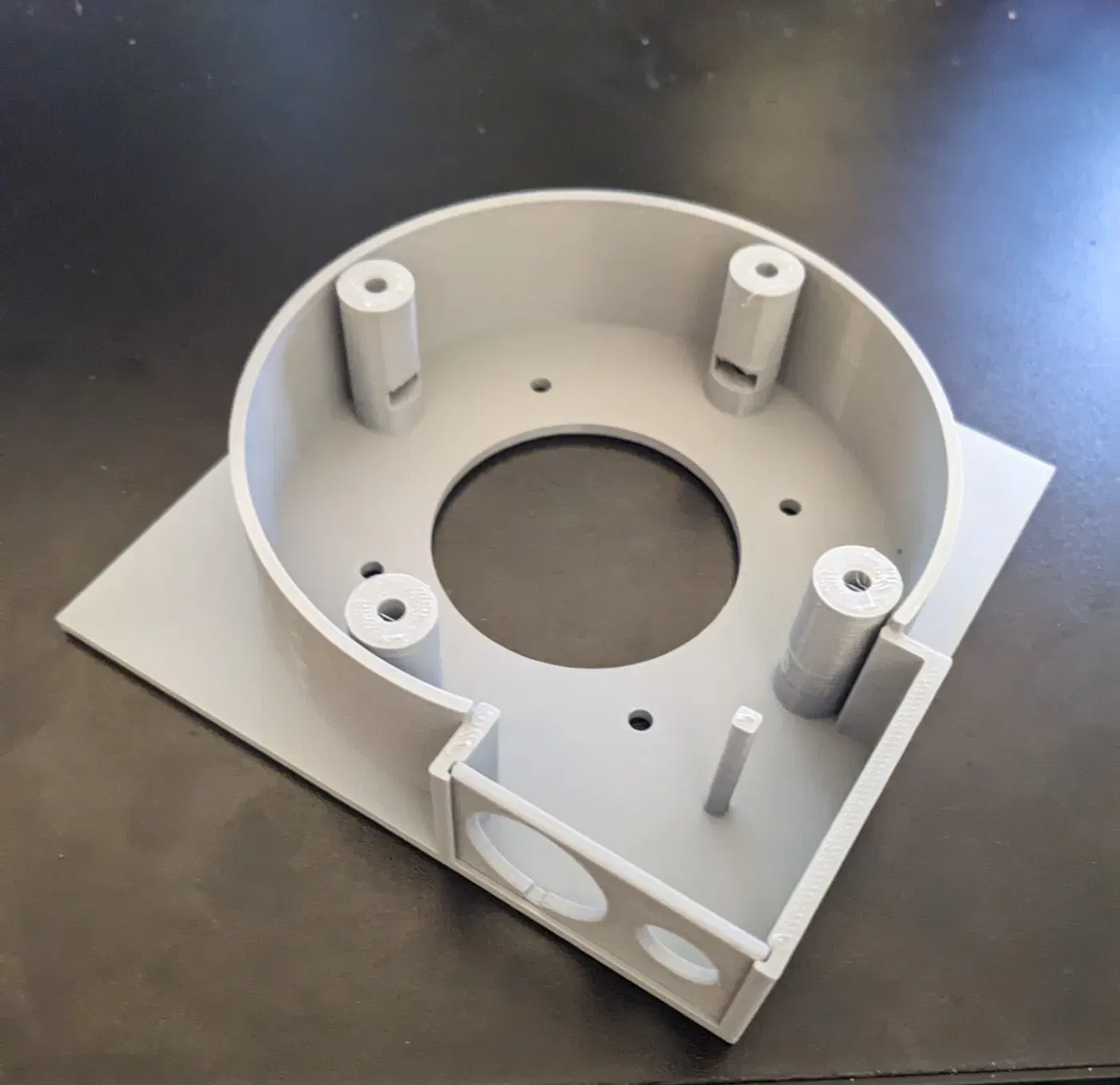

Tôi đã thiết kế cái này để sử dụng với vỏ an toàn thế hệ tiếp theo của Printed Solid cho Prusa. Nó vừa vặn với một trong những lỗ tròn và sử dụng quạt làm mát PC 100 mm, kích thước phù hợp để vừa bên trong một ống thông gió linh hoạt 4 inch (ống thông gió máy sấy). Tôi đã sử dụng hướng dẫn này làm hướng dẫn (chủ yếu cho việc đấu dây);. Tôi đã có quạt thừa từ một chiếc PC cũ. Tôi đã mua bộ nguồn, jack nguồn và công tắc trên amazon tại các liên kết sau: liên kết jack nguồn; socket dc 5. 5mm x 2. 1mm liên kết công tắc; 12 volt 20 amp liên kết bộ nguồn; 12 volt 2 amp ac to dc 2. 1 mm x 5. 5 mm plug Tôi cũng đã mua dây 22 gauge, nhưng mặt hàng cụ thể đó không còn khả dụng. Tôi cũng đã sử dụng ống co, 4 con vít #6-32 dài 2 inch (có đai ốc), và đai ốc #6 từ Home Depot. Tôi đã sử dụng một số vít và đai ốc thừa từ bộ vỏ để gắn hộp vào vỏ. Bảng điều khiển có thể tháo rời để giúp việc lắp ráp và có thể được thay thế bằng một miếng rộng 44 mm (1 47/64 inch) x cao 26 mm (1 1/64 inch) x dày 2 mm (5/64 inch) với các lỗ cắt để phù hợp với phần cứng của bạn. Nếu bạn cần một miếng dày hơn, chỗ lõm chỉ sâu 1 mm (1/32 inch) ở tất cả các cạnh. Nắp bảng điều khiển nên vừa khít, nhưng được giữ chặt bởi phần trên của hộp quạt. Có đủ không gian dưới hình nón để chứa bất kỳ dây thừa nào mà bạn có thể có. Tôi chỉ cần cắt bỏ đầu nối molex của quạt và để phần còn lại của dây được gắn lại. Điều này dễ dàng lắp ráp và gắn vào hơn nếu vỏ bọc nằm trên mặt bên, vì vậy nó nằm trên mặt phẳng ngang. Nó vẫn khá dễ dàng để lắp ráp ở vị trí thẳng đứng. Các bộ phận nên vừa khít đủ để giữ ở vị trí và hình nón vừa qua đáy và vào bên hông của vỏ bọc. Điều này giúp giữ nó và bất kỳ dây thừa nào ở vị trí. Đai ốc ở trên cùng giữ phần trên của vỏ là phần khó khăn. Tôi đã sử dụng một que keo để đặt một chút keo lên một mặt phẳng và hai cạnh liền kề. Điều này đủ để giữ nó ở vị trí cho đến khi tôi có thể lắp quạt và phần trên vào vị trí và vít trên cùng. Tôi chỉ sử dụng đệm ở trên cùng. Nếu bạn sẽ sử dụng các bộ phận gắn kết theo hệ mét, bạn sẽ cần 4 vít M3 50 mm với đai ốc và đệm phù hợp. Bạn có thể sử dụng vít dài đến 55 mm, nhưng bạn có thể cần thêm đệm. Các đai ốc M3 mà tôi có được rộng 5. 5 mm, nhỏ hơn nhiều so với các đai ốc 7. 8 mm (5/16 inch) đi kèm với các vít của tôi. Tôi đã làm một bộ chuyển đổi để các đai ốc nhỏ hơn theo hệ mét vừa vào các khe cho đai ốc. Các khe đai ốc sẽ vừa với đai ốc rộng đến 7. 8 mm và dày 2. 8 mm.
