Bộ chia PTFE chữ Y cho BambuLab AMS

Mình không thích mấy mẫu có sẵn nên tự thiết kế một cái. Lúc thiết kế mình đặt ra 4 mục tiêu chính:

1. Phải chạy ổn định với hệ AMS, cảm giác như không hề có món gì chen giữa.
2. Cần ít phần cứng nhất có thể.
3. Dễ đưa filament vào. Dễ như khi đưa thẳng vào ống PTFE không có splitter.
4. Dễ lắp đặt.

Mình nghĩ mẫu này đáp ứng được hết các tiêu chí đó.

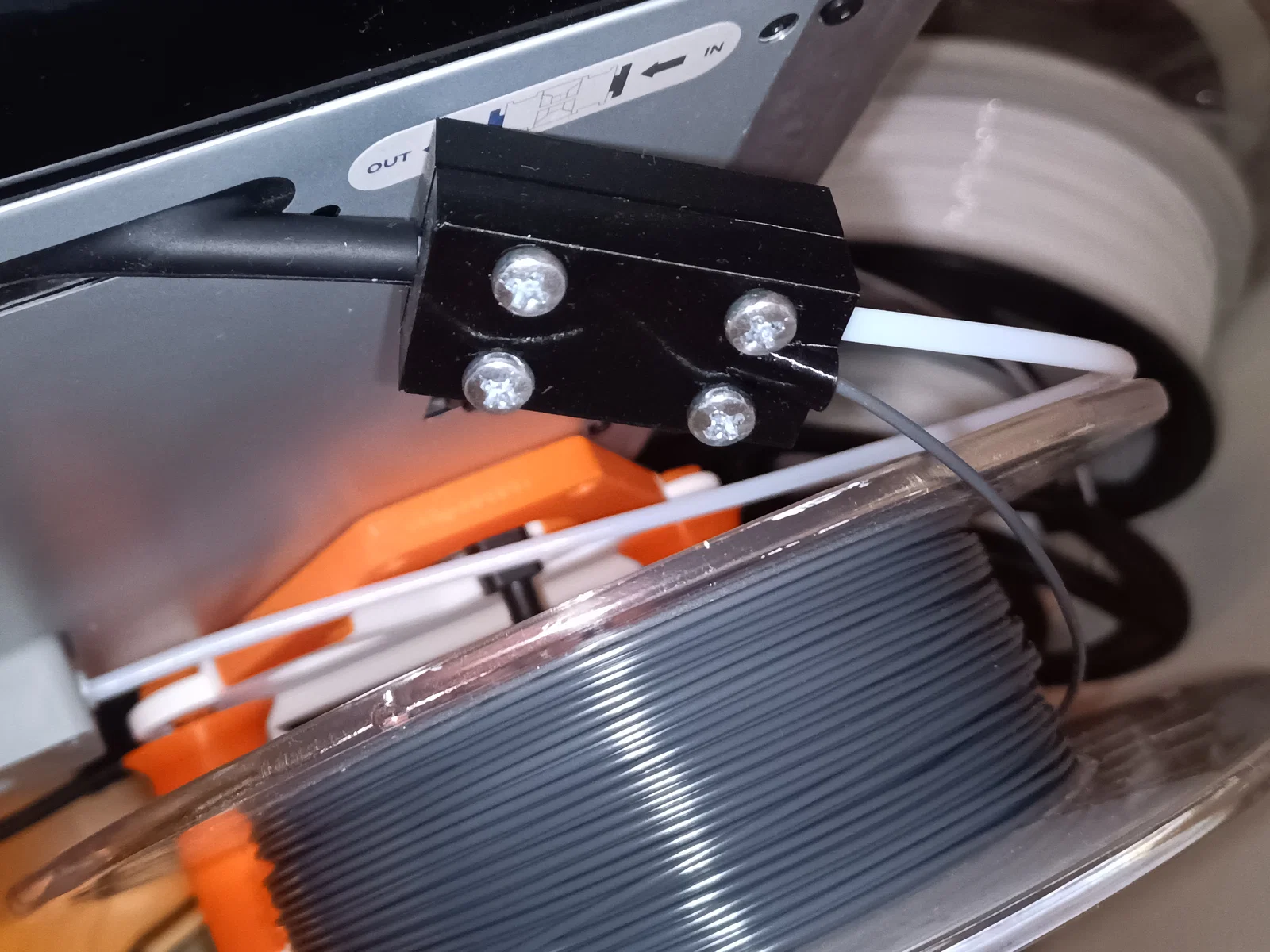

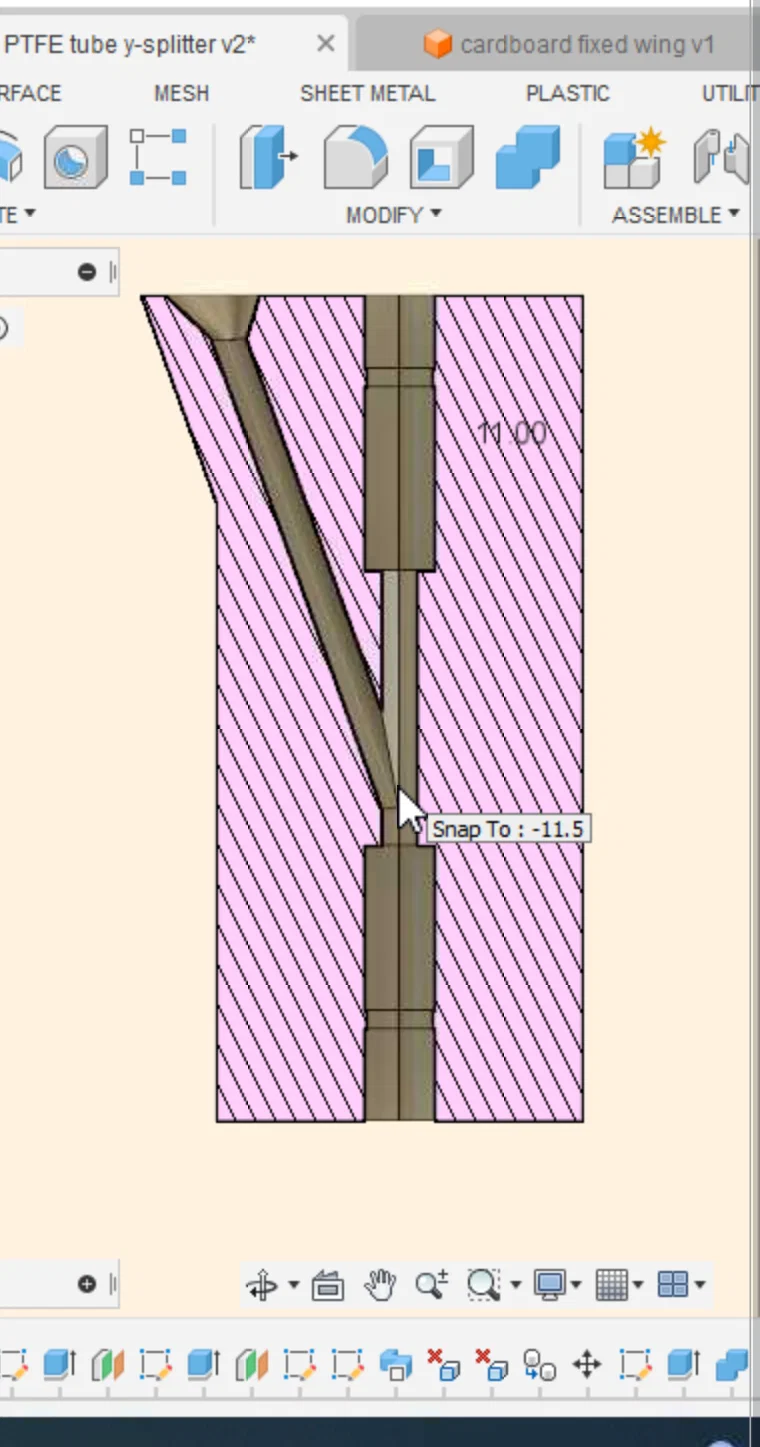

PTFE nối thẳng hàng (collinear) với ống còn lại. Ở giữa có rãnh in 3D tạo nhánh chữ Y để nạp tay (manual feeding).

Phần cứng (Hardware):

4* bulông M4x20mm

4x insert ren nhiệt M4 (heated inserts) (hoặc dùng ê-cu)

Mình dùng loại này:

https://cnckitchen.store/products/gewindeeinsatz-threaded-insert-m4-standard-50-stk-pcs

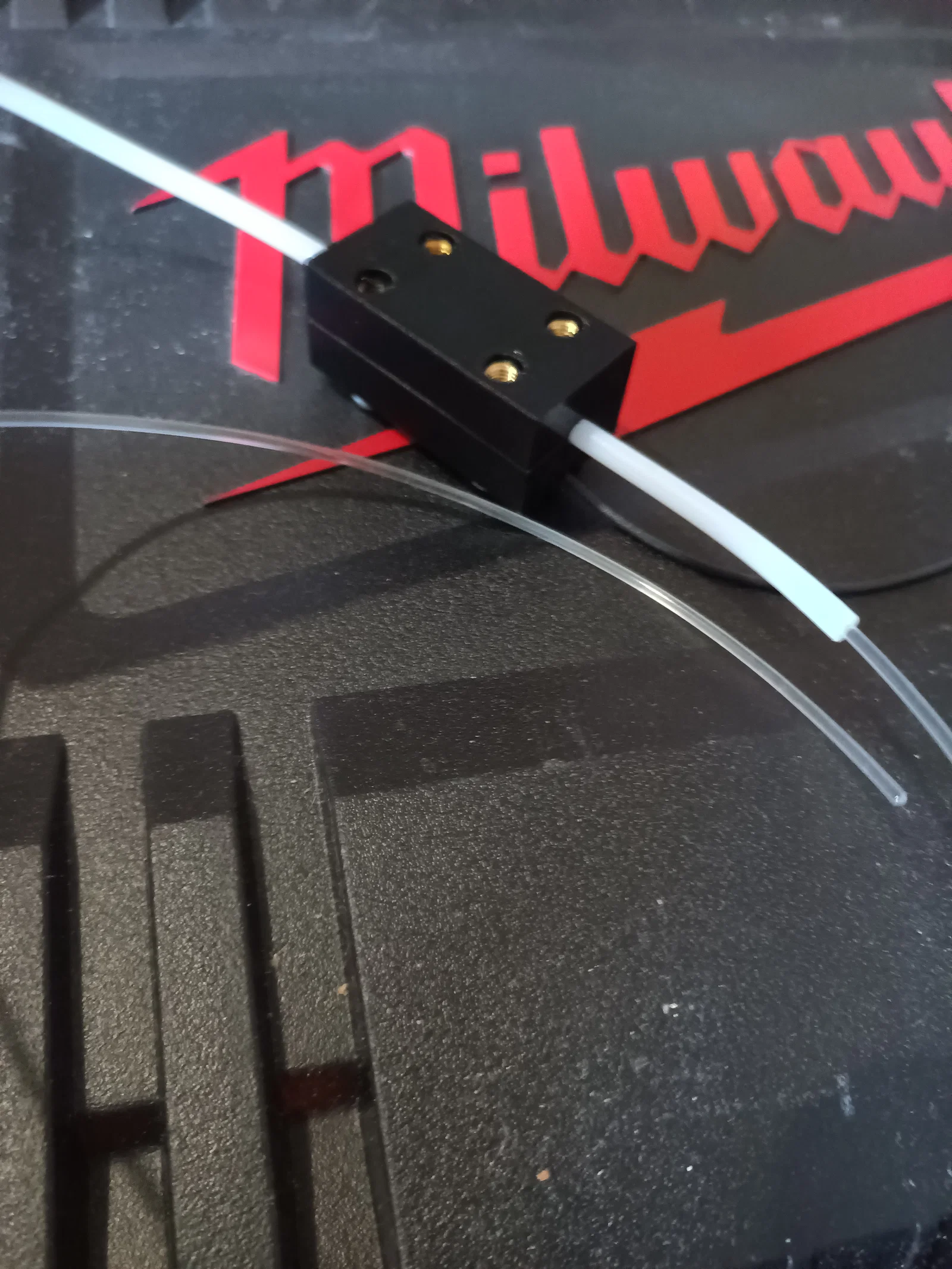

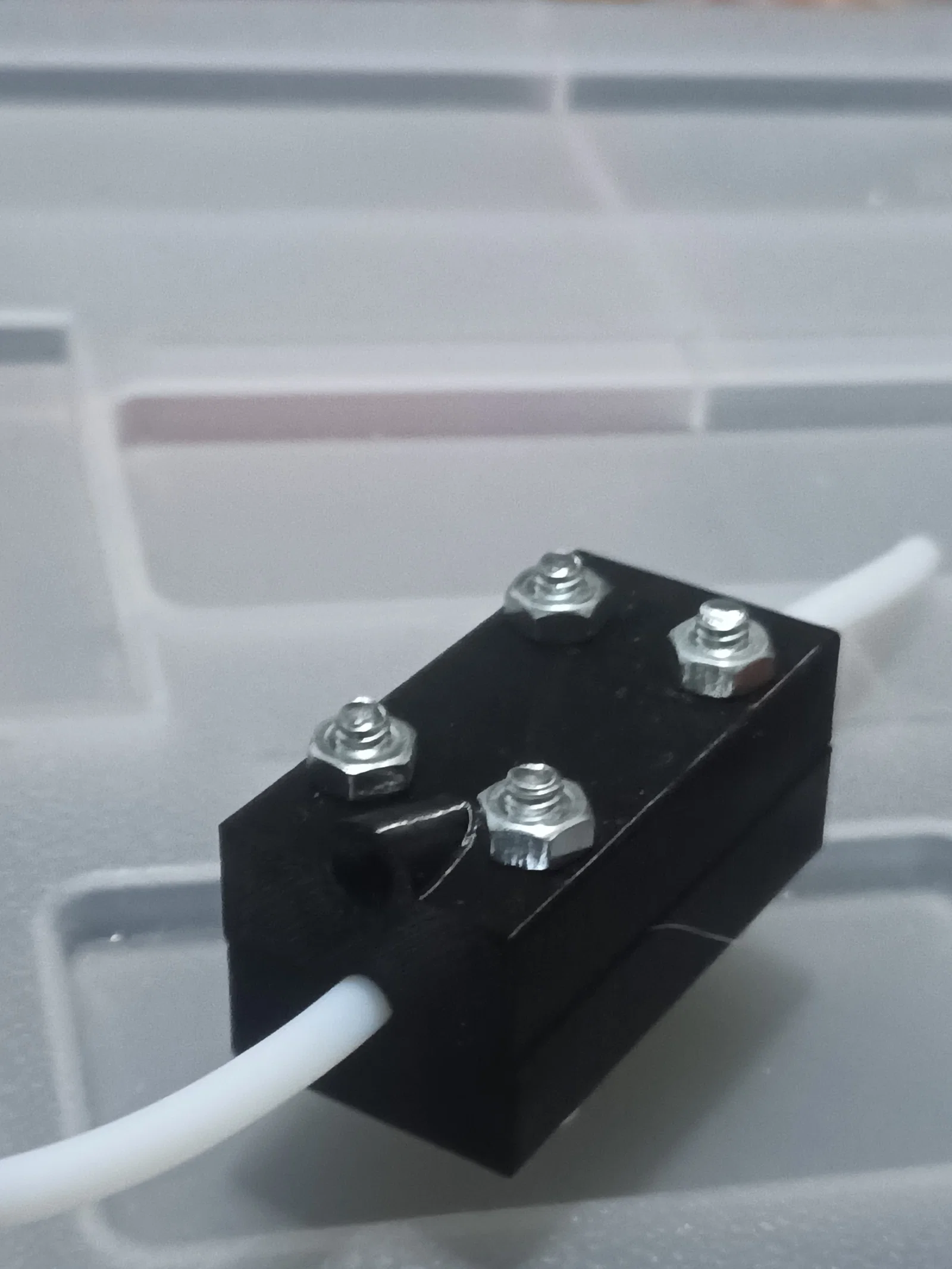

Bản in được thiết kế để dùng insert nhiệt 4mm và bulông, nhưng dùng ê-cu + bulông cũng hoạt động rất tốt.

In ấn (Printing):

Mình khuyên in theo đúng orientation có sẵn trong file 3D.

Mình dùng setting mặc định trên BambuLab X1 Carbon.

Vui lòng test thử để đảm bảo filament đi qua khối này trơn tru, không bị cấn, trước khi lắp ráp—để xem có cần chỉnh lại slicer settings không.

Có một đoạn bridging khá khó; có thể bạn sẽ cần dùng vật nhọn để gỡ phần thừa nhằm tăng độ tin cậy.

Lắp đặt (Installation):

1. Ép insert nhiệt bằng mỏ hàn
2. Lắp lại nhưng để hơi lỏng.
3. Tháo đầu nối PTFE thẳng (straight PTFE connector) khỏi máy in

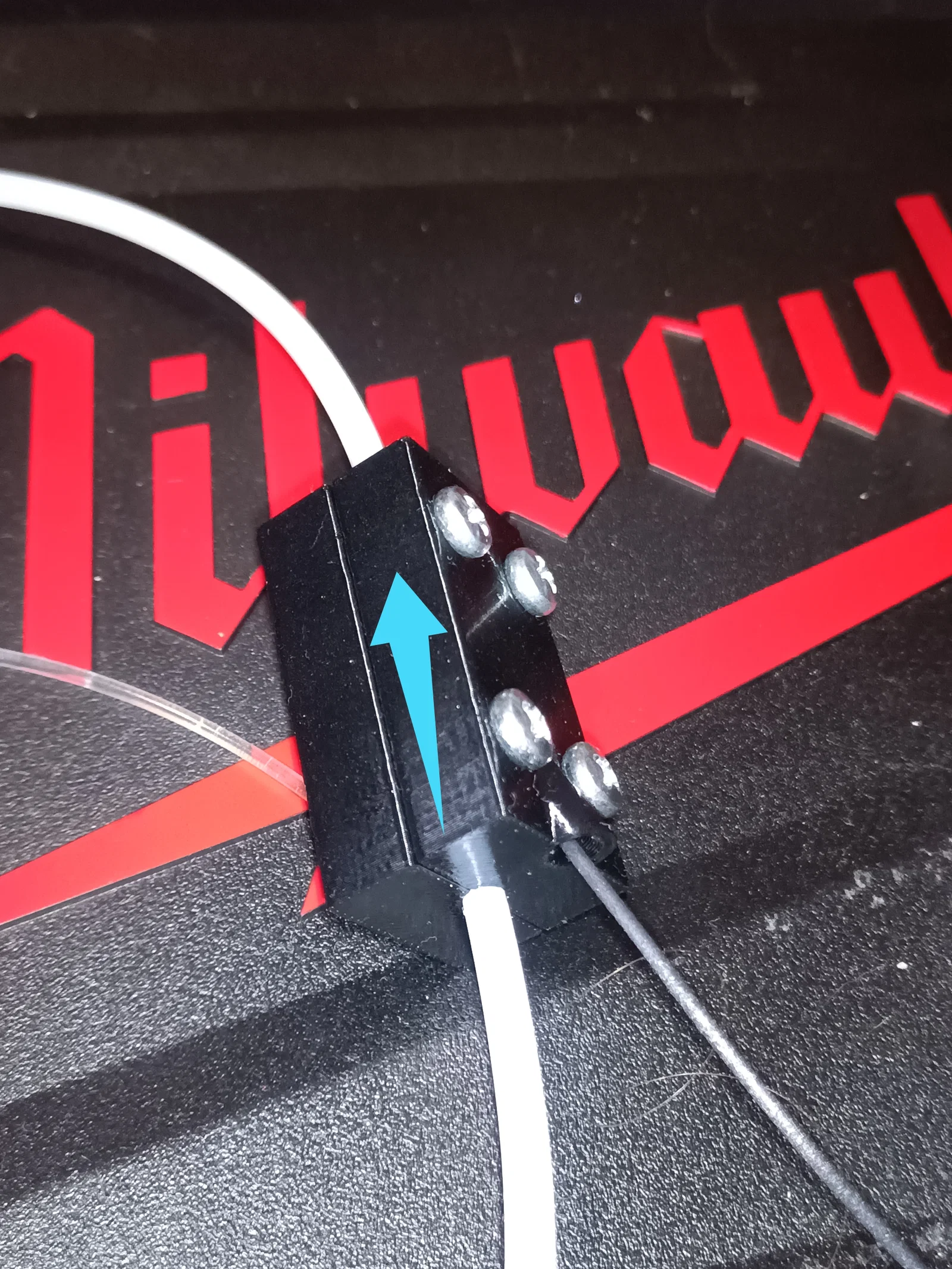

4. Gắn 2 đầu ống PTFE vào block, mỗi đầu đưa vào 15mm. Nhớ đúng chiều lắp, vì nó chỉ hoạt động theo một chiều
5. Siết ốc.
6. Test chức năng

Ngoài ra bạn có thể vát mép/loại ba via (deburr) ở bên trong đầu ống PTFE mà filament sẽ đi vào.

Đây là GIF minh hoạ cách nó hoạt động:

GIF về độ kẹp ống PTFE tốt cỡ nào
