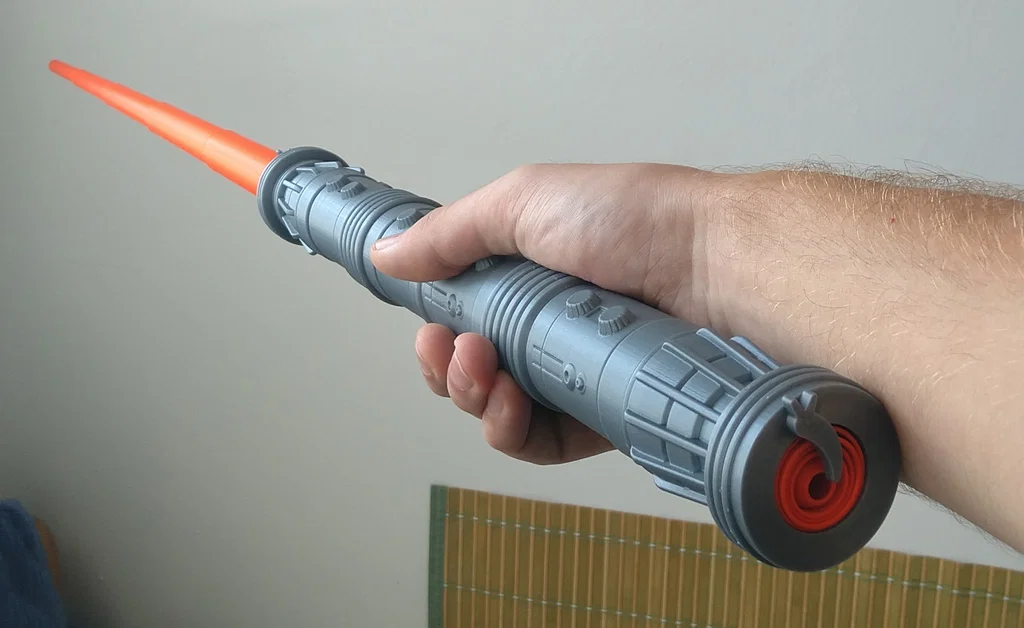

Lightsaber Darth Maul dạng rút gọn 2 đầu (Collapsing Darth Maul two-sided)

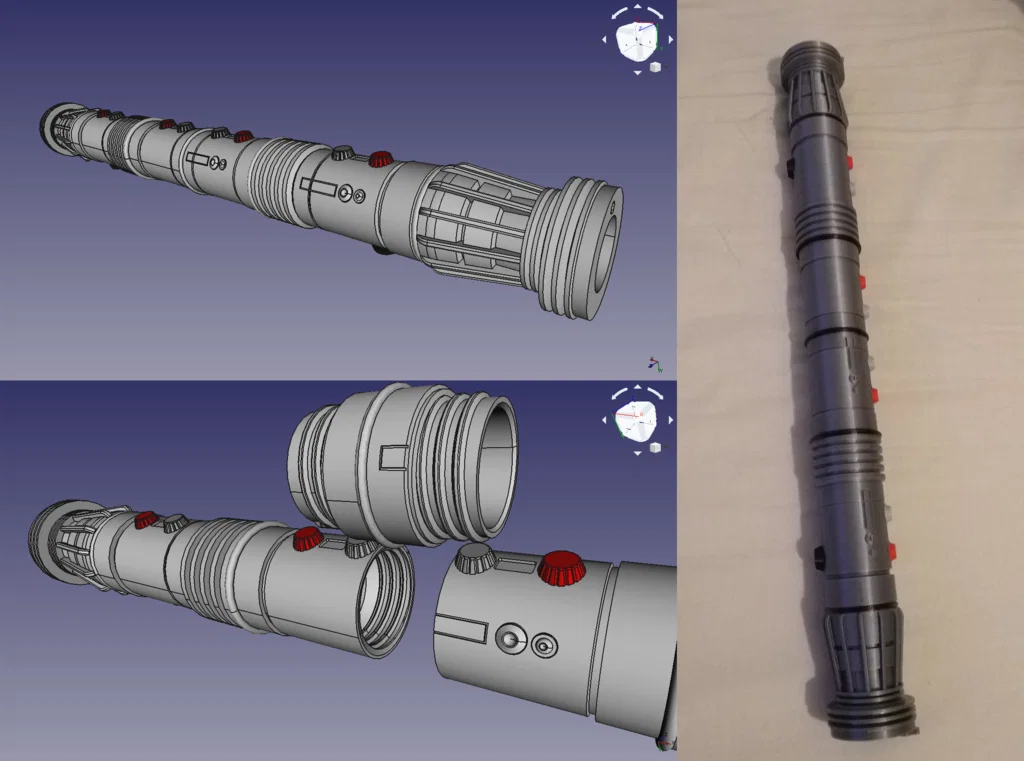

Một mẫu lightsaber dạng rút (collapsing), kiểu Darth Maul, dựa trên ý tưởng gốc của 3DPRINTINGWORLD. Phần cán (hilt) được thiết kế lại từ đầu, còn phần lưỡi có thể tái sử dụng. Thiết kế bằng FreeCAD, có kèm file project cũng như template FreeCAD của mình.

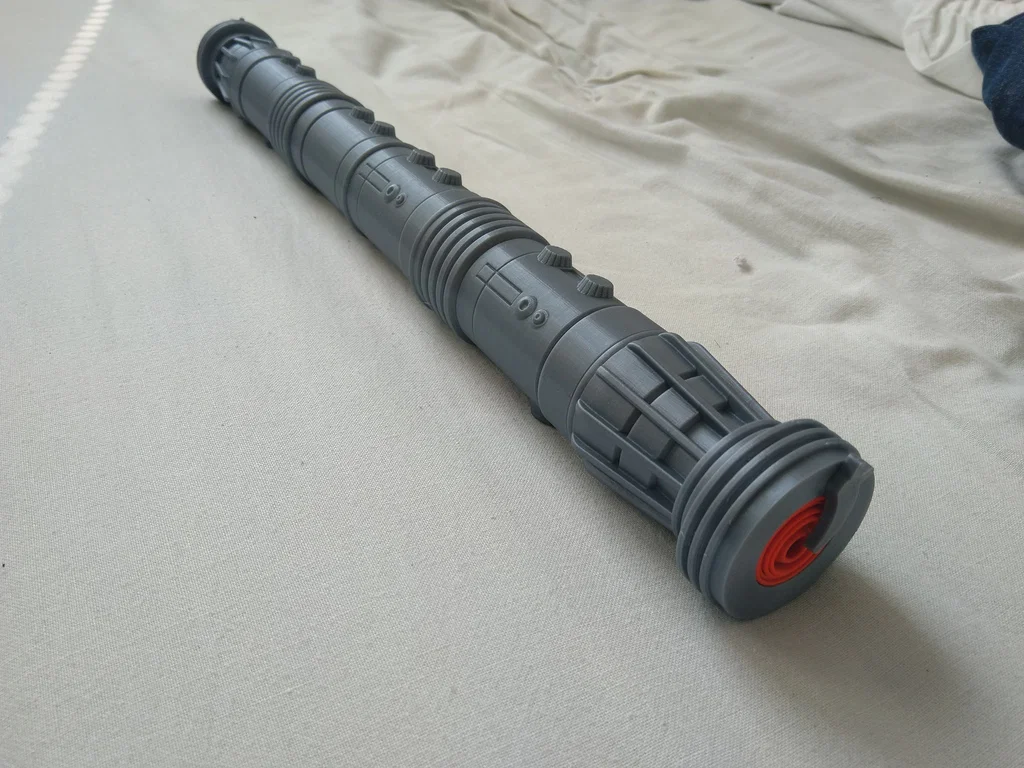

Có 2 biến thể phần hilt: một bản tách rời các nút (buttons) và một bản liền khối (phòng khi bạn muốn tự sơn/tô màu chẳng hạn).

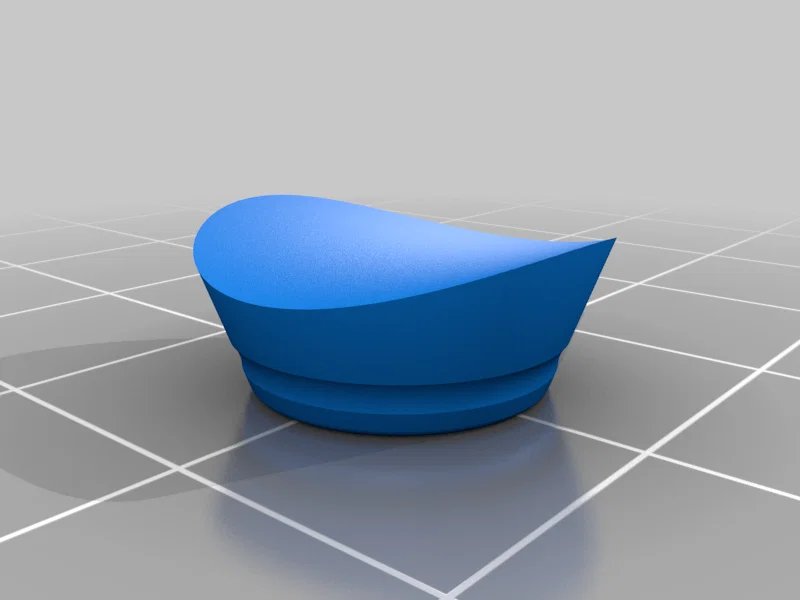

Dù chọn bản nào, bạn sẽ cần: 2x body, 2x latch, 1x nắp hai đầu (two-sided cap), [nếu in kiểu tách rời – 2x back button, 4+4x loại nút có rãnh (grated)] và 2x full blade.

In các phần body theo setting in thường dùng của bạn, nhưng ưu tiên độ bền (3 perimeters, ~15% infill, có thể tăng nhiệt nhẹ).

Mình đạt kết quả tốt nhất cho phần lưỡi với các setting sau (PLA):
-Vase mode
-extrusion width 0.88mm (vẫn dùng nozzle 0.4mm, giúp ép các lớp dính nhau hơn; nozzle 0.6mm cũng dùng được)
-tăng nhiệt lên 230°C (đùn ổn hơn và bám lớp tốt hơn)
-max cooling
-in chậm, mình đặt minimum layer time 4s
-cần brim chuẩn (5–10mm)
Bạn có thể thử nghiệm thêm với wall width; đây là sự đánh đổi giữa chiều dài và độ cứng của lưỡi – mình thiên về độ bền. Làm mỏng hơn sẽ cho lưỡi dài hơn (ít chồng đoạn hơn), nhưng các đoạn phải giữ với nhau chắc chắn, không bị tuột rơi xuống.
In bằng PETG có thể cho độ bền tốt hơn.

Bạn sẽ cần bridge phần đáy của cap và in một số overhang ~70° trong mẫu, nhưng nếu làm mát ổn thì không thành vấn đề.

Ngay cả với biến thể tách rời nút, mình khuyên không cần in đổi màu theo layer/material change, mà chỉ cần tô các dải màu đúng vị trí bằng bút lông dầu đen (dán băng keo để canh mép phần màu đen), hoặc cách nào bạn thấy hợp.

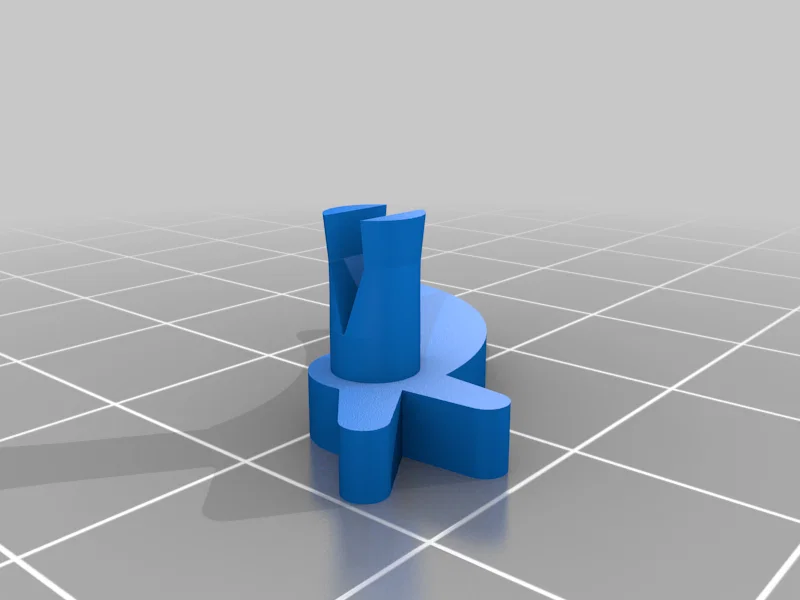

Vì thiết kế hai đầu, mình phải làm cơ chế latch để giữ lưỡi không tự bung ra khi không muốn. Nếu không thì gần như không thể mang theo mà không bị kéo dài ra. Mình gợi ý in latch bằng PETG (loại trong suốt nhìn cũng đẹp) để bám lớp tốt hơn; PLA có rủi ro gãy cao hơn một chút (nhưng vẫn dùng được).

Nếu bạn muốn có thể tách nhanh thành 2 phần, xem bản remix này:

Print Settings

Printer Brand:

Creality

Printer:

Ender 3

Rafts:

No

Supports:

No

Resolution:

0.1 body, 0.4 blade

Category: Props
