10E Milwaukee Packout Bit Organizers – Khay sắp xếp mũi khoan cho Packout

Xem thêm nhiều mẫu mình làm trên YouTube: https://www.youtube.com/@EvanTennie

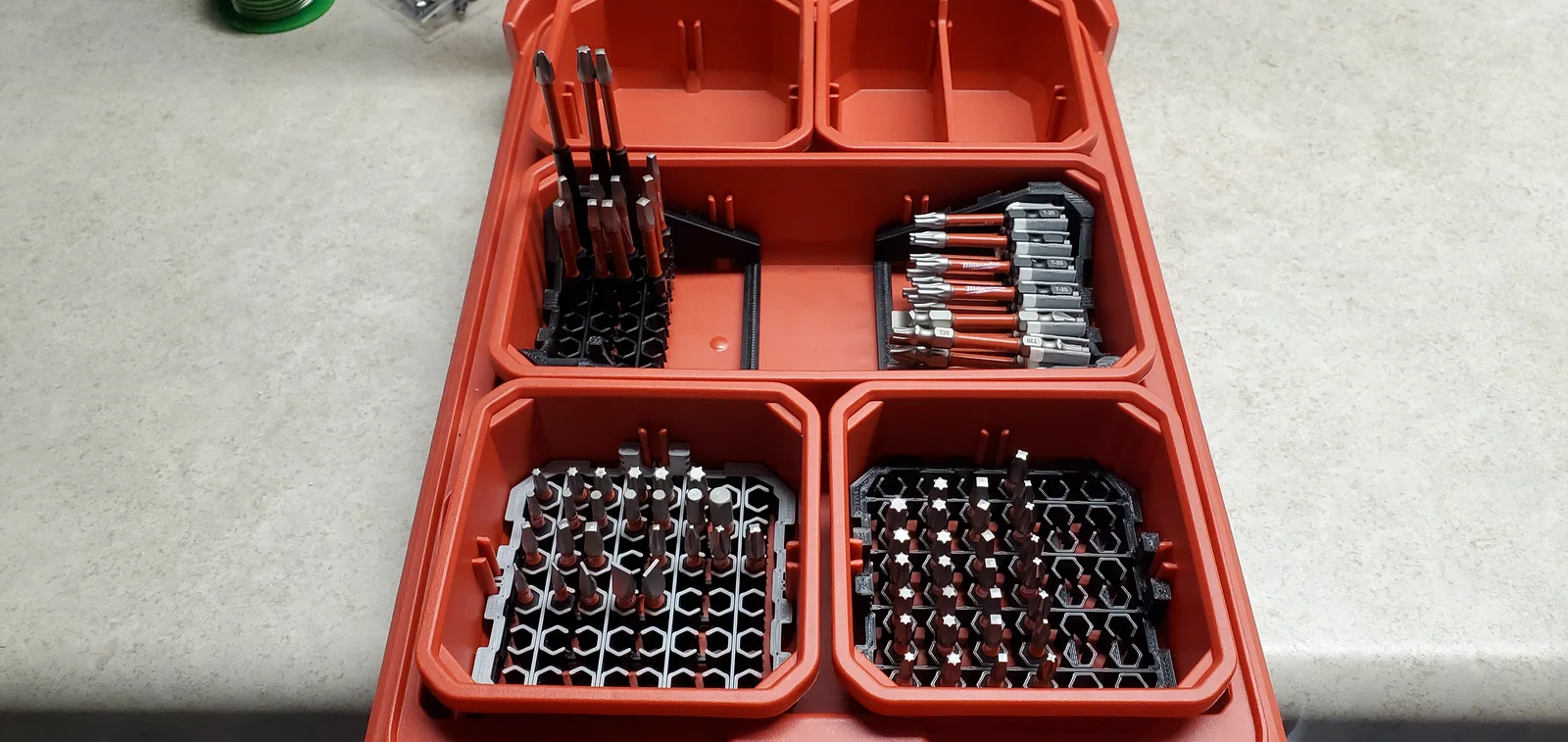

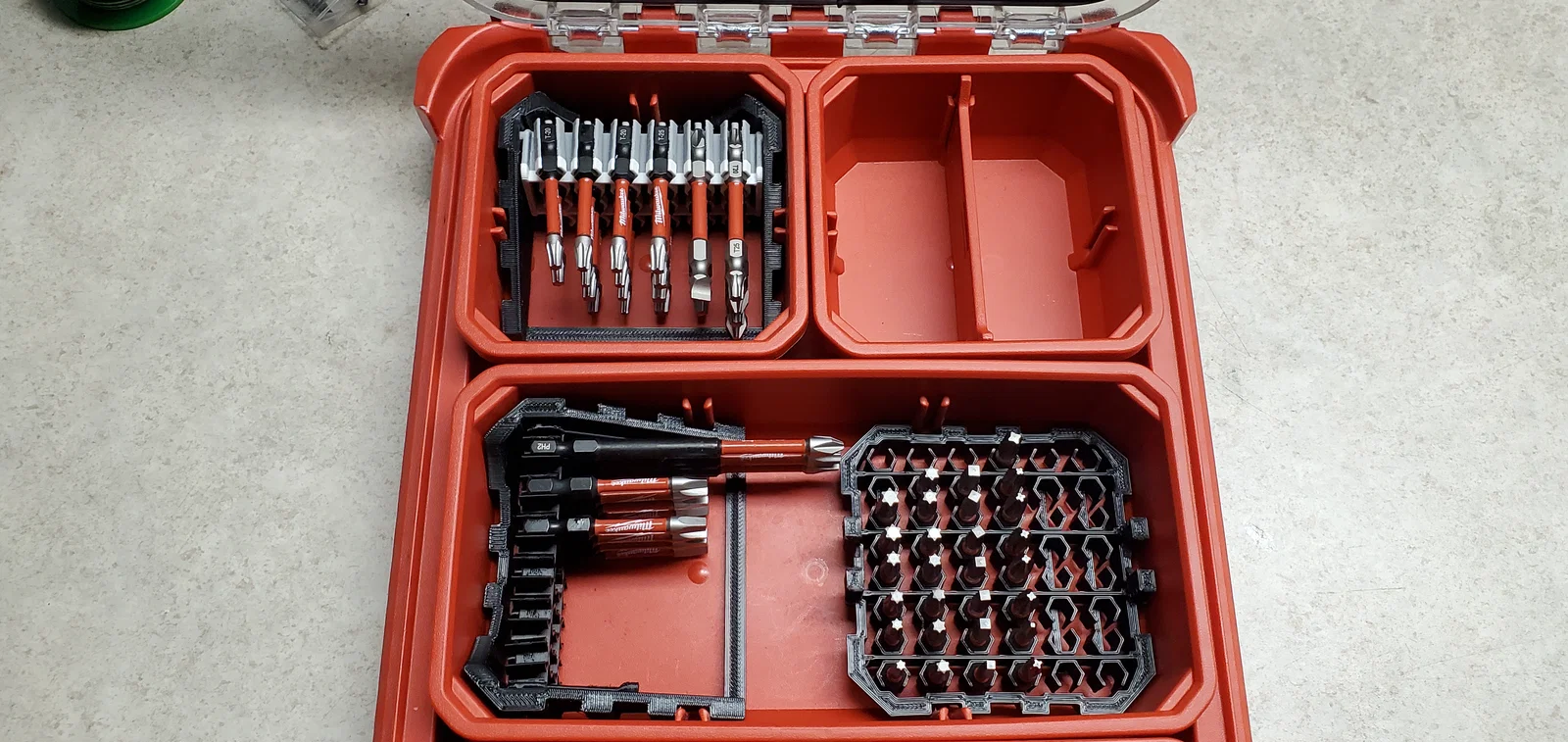

Mình muốn sắp xếp một số lượng lớn bits trong Packout của mình, nhưng mấy mẫu mình tìm được đôi khi kẹp bits không đều, cần thêm phần cứng (hardware), hoặc khó luồn ngón tay giữa các bits để kéo ra.

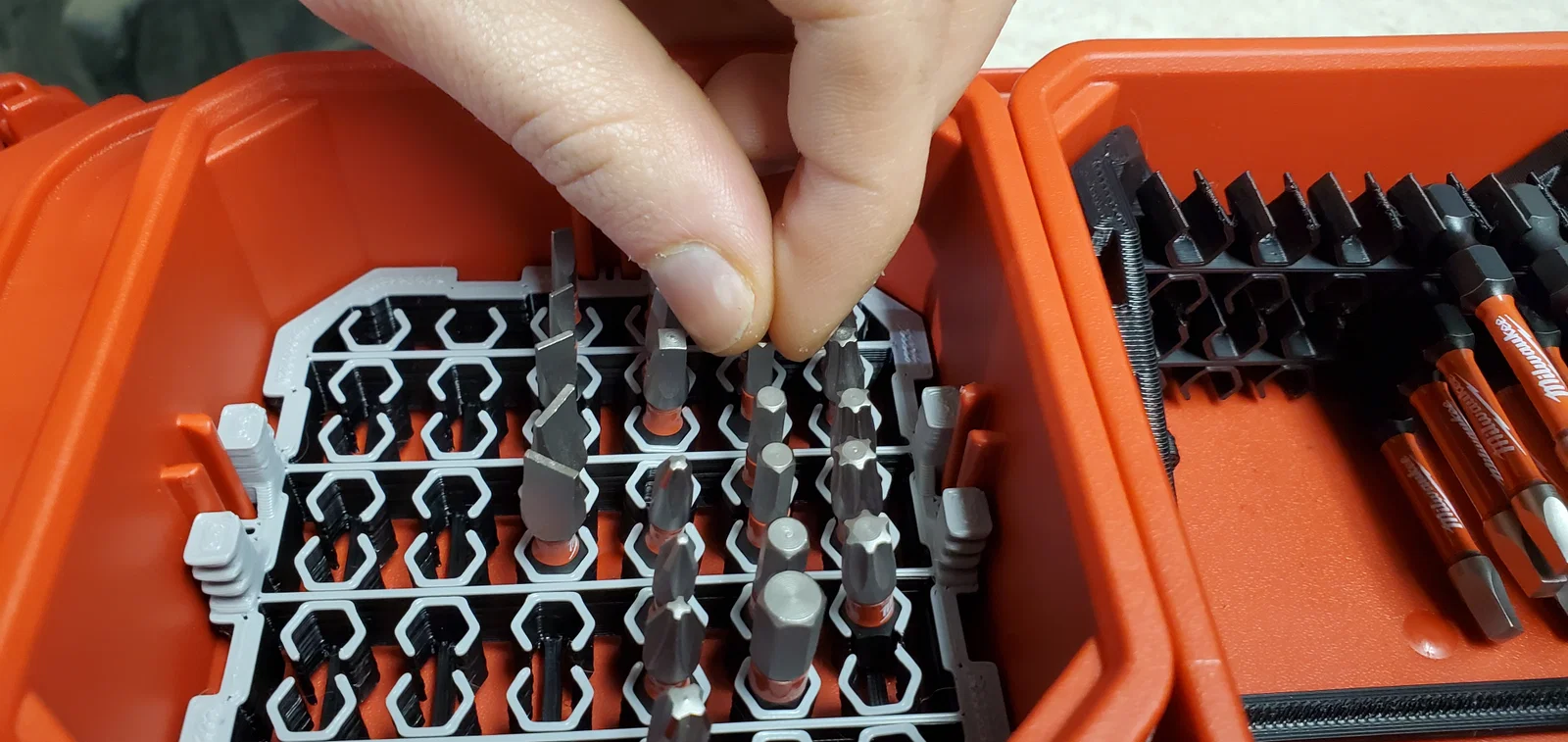

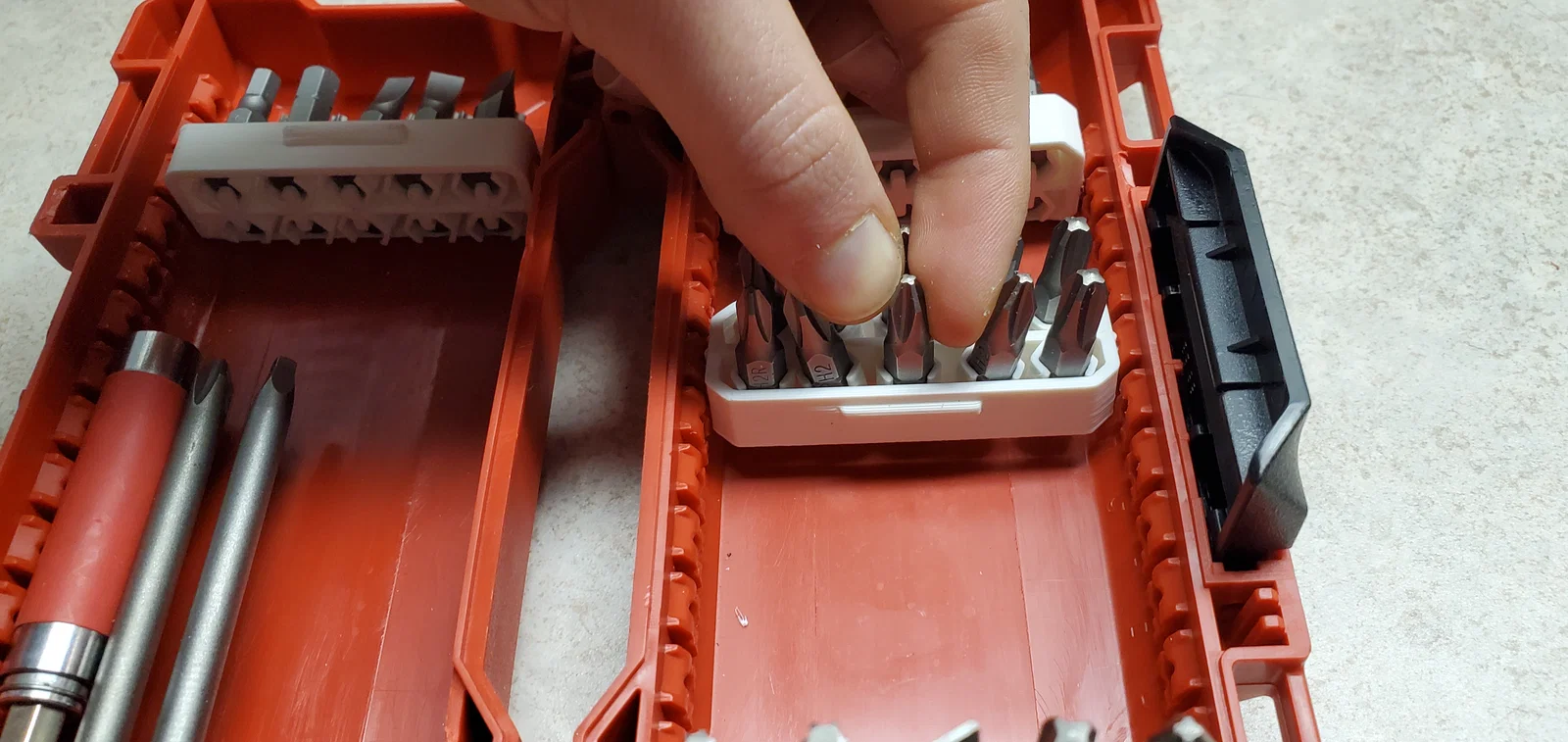

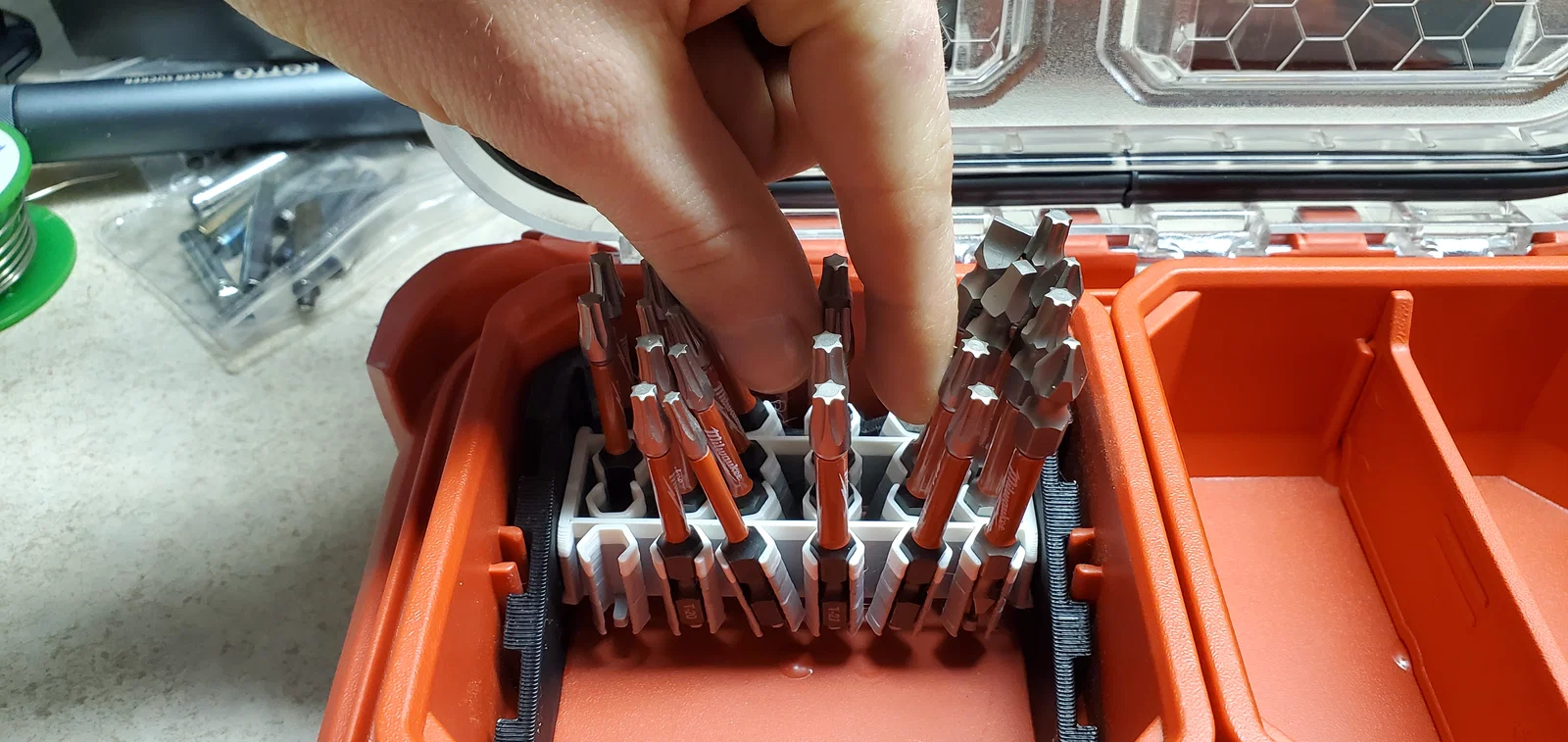

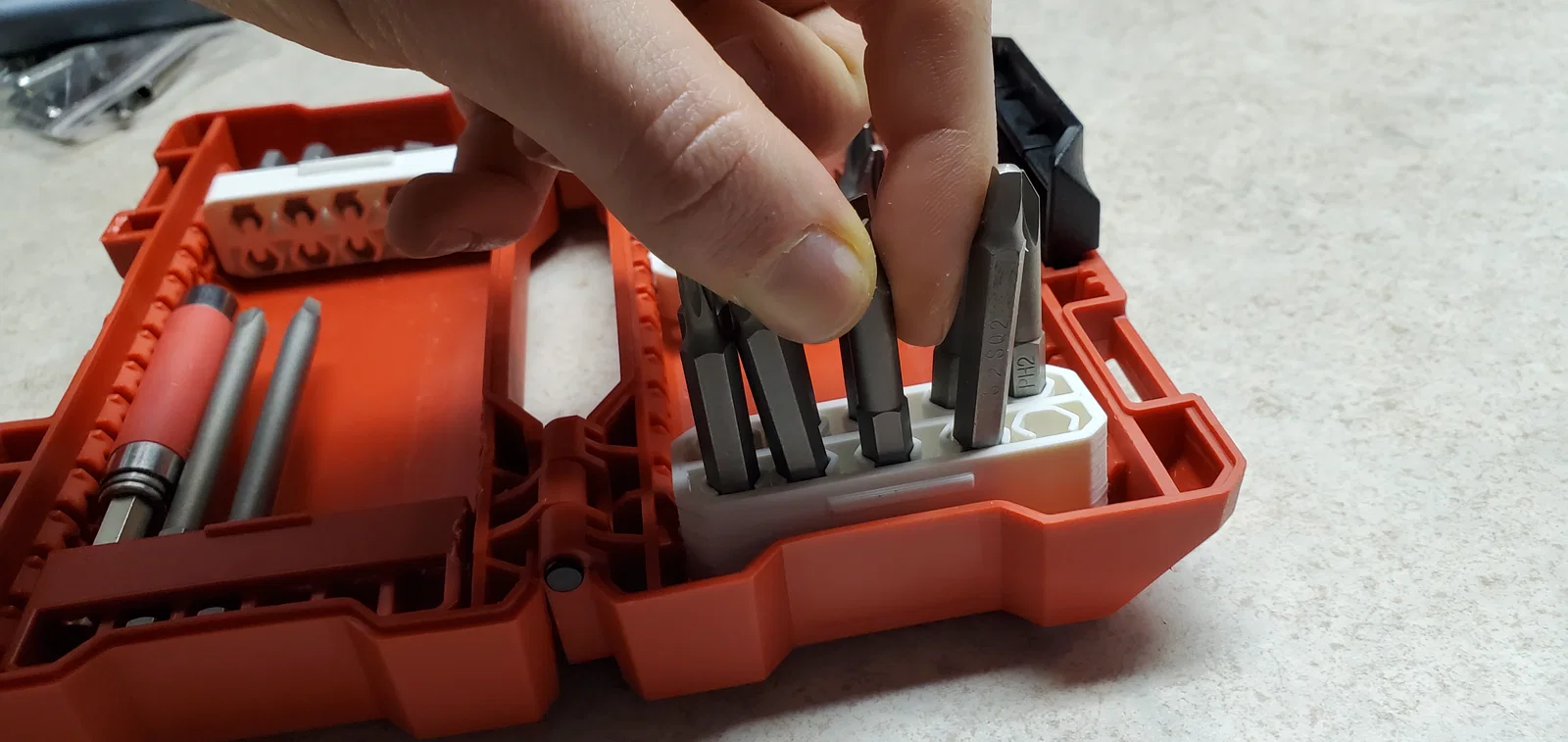

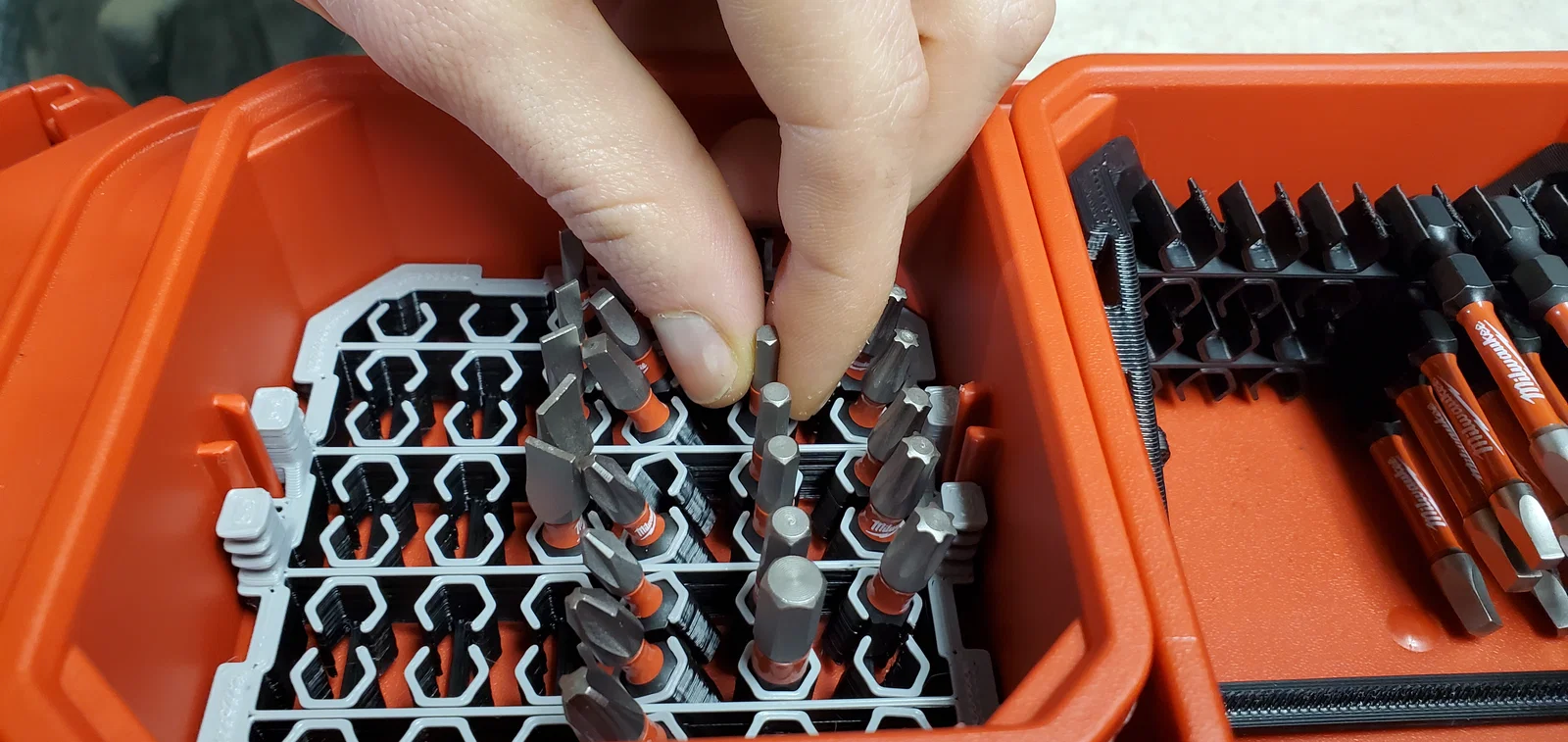

Vì vậy mình quyết định thiết kế vài khay (bins). Mình muốn organizer kẹp bits chắc nhưng không quá chặt, nên mình tạo một kiểu hình học kẹp đàn hồi (compliant gripping geometry). Mình cũng nghĩ ra cách xoay (swivel) các bits để tạo thêm khoảng trống giữa các hàng, giúp cầm nắm và lấy bits dễ hơn. Cuối cùng, đa số mẫu đều là print-in-place nên không cần lắp ráp thêm phần nào.

Mình in bằng ABS với 2+ walls, tất cả mẫu đều in không cần supports, ngoại trừ “Milwaukee Long Bit Holder” 1 và 2. Mình dùng support blockers ở phần trên của các rãnh dọc để tiết kiệm chút vật liệu. Hai chi tiết này cũng là những mẫu duy nhất cần lắp ráp để miếng carriage trượt trong các rãnh.

Lưu ý: Mình thiết kế với khe hở 0.25mm, và nó chạy ổn trên 2 máy in của mình. Mình thấy việc đưa bits vào và dùng lực bẩy để “mở” cơ chế swivel hoạt động khá tốt. Mình sẽ theo dõi phần bình luận và có thể làm thêm phiên bản khe hở lớn hơn nếu nhiều người thấy khe này hơi chặt. Bạn cũng có thể thử giảm flow nếu thấy các phần bị dính (fused) lại với nhau.
