Chong chóng gió Whirligig dạng Toroidal quay ngược chiều 1

3 hình

Đồ Gia Dụng

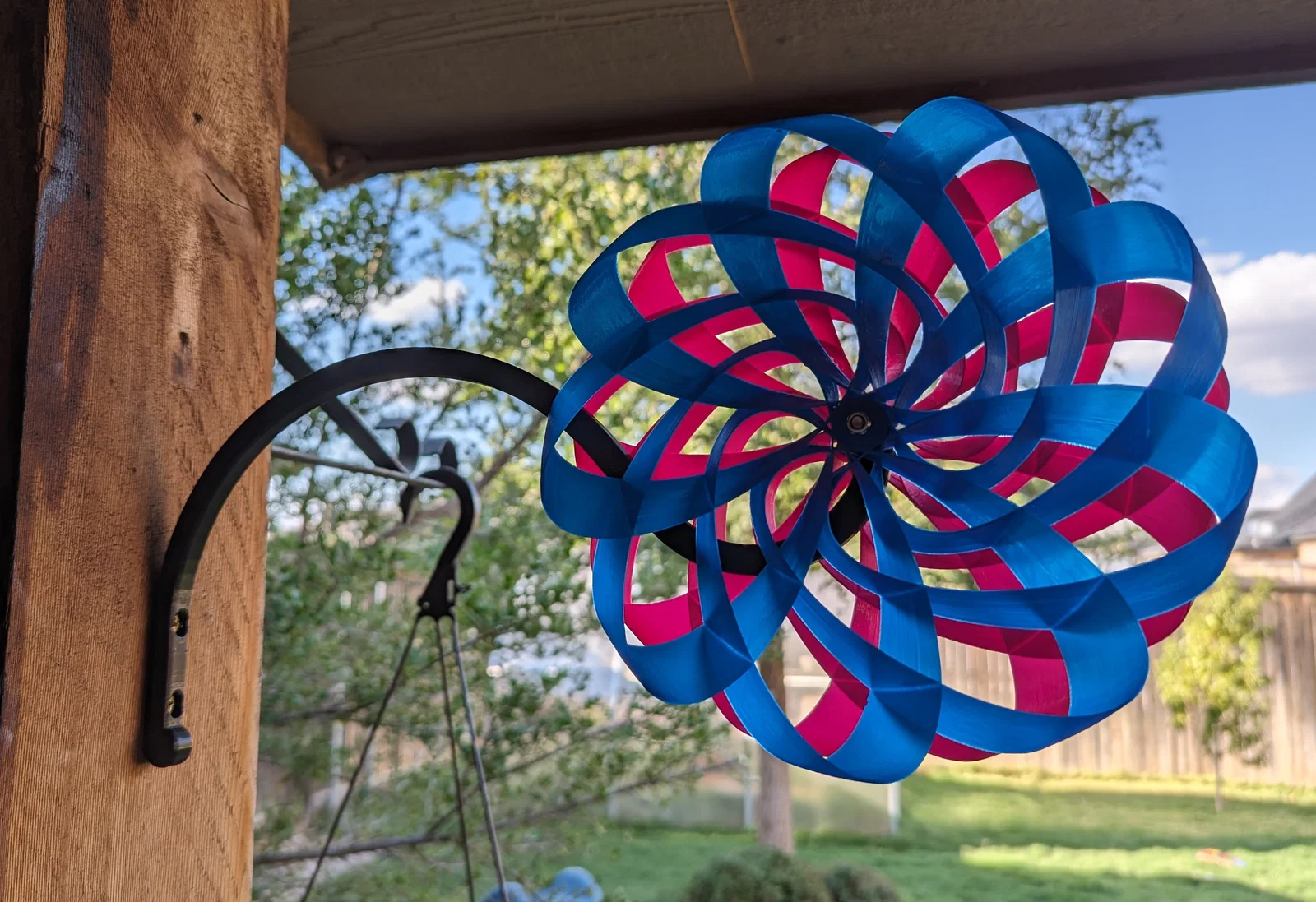

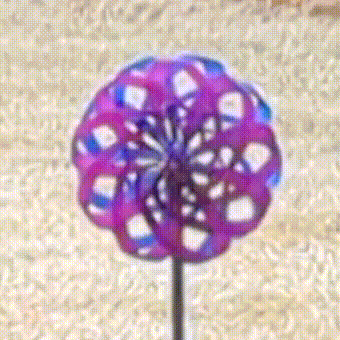

Chong chóng gió Whirligig dạng Toroidal quay ngược chiều

Tác giả random

Lượt tải
336
Lượt thích
140
Lượt coi
2.324

File 13 58,4 MB

  • washer_1776734370.scadSCAD · 336 B
  • mcurve_1776734371.scadSCAD · 1,1 KB
  • hex_1776734372.scadSCAD · 3,8 KB
  • countersink_1776734373.scadSCAD · 583 B

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Các phần cần chuẩn bị:

Bạn chọn bản gắn tường (wall mount) hoặc bản chụp lên đầu thép cây (rebar-cap).

Bản gắn tường cần:

  • 1 vít m4x45
  • 1 ê-cu hãm m4 (m4 lock nut)
  • vít gỗ để bắt lên cọc/gỗ trụ ngoài vườn
  • 2x ống inox đường kính ngoài 5mm, thành dày 0.5mm, dài 10mm

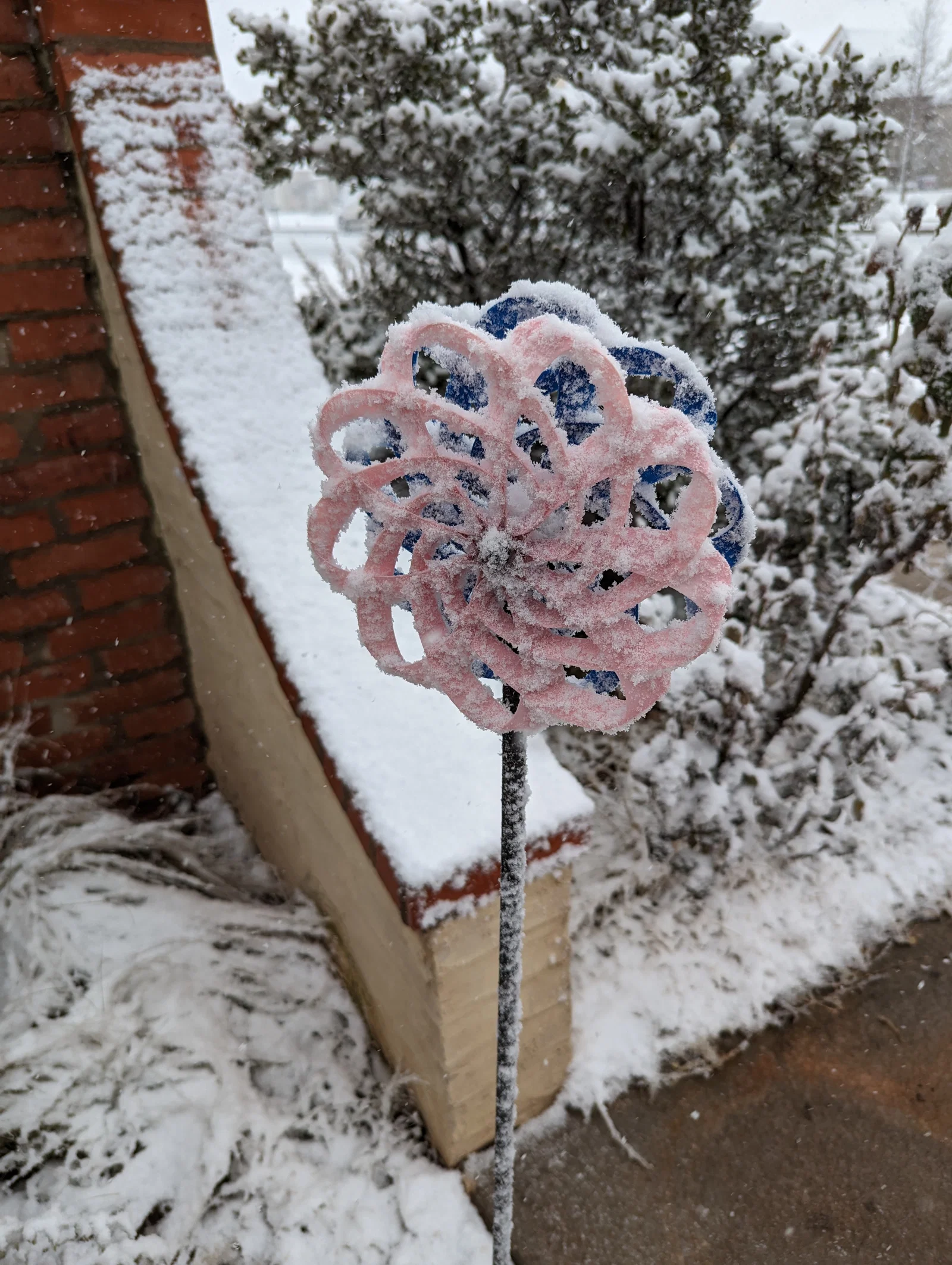

Bản rebar-cap cần:

  • 1 đoạn thép cây ½" (có thể dùng chốt gỗ ½" hoặc cọc cắm vườn cũng được)
  • 1 vít m4x55
  • 1 ê-cu hãm m4 (m4 lock nut)
  • 1 vít m3x12
  • 1 ê-cu lục giác m3 (m3 hex nut)
  • 2x ống inox đường kính ngoài 5mm, thành dày 0.5mm, dài 10mm

Phiên bản đầu tiên mình không dùng phần cứng kim loại, nhưng về lâu dài mấy lỗ sẽ bị rộng ra làm cánh quay thất thường hơn nhiều, nên mình thêm phần cứng inox. Ống inox này mua trên Amazon: https://www.amazon.com/gp/product/B099QNP616 dùng làm bạc lót (bushing). Cắt đúng chiều dài bằng dụng cụ cắt ống, rồi dùng dũa làm sạch ba via.

In cánh quay (spinning blades):

Cánh hơi khó in vì mình để perimeter mỏng để cánh nhẹ. Mình in PETG để tăng khả năng chịu UV so với PLA. ASA cũng là lựa chọn tốt. Thiết lập PETG của mình dựa trên preset Prusaslicer .2mm Quality, với các thay đổi sau:

  • 1 Perimeter
  • Tắt skirt (để vừa build plate mk3/4)
  • Classic perimeter generator (Arachne làm mối nối yếu)
  • 270C
  • 60% Fan
  • Mình cũng khuyên dùng enclosure để tránh gió lùa
  • Cánh thứ hai là bản mirror của cánh thứ nhất (mirror trong slicer)
  • (không cần supports)

In phần gá lắp (mounting hardware):

Phần gá lắp in với thiết lập PETG/Quality bình thường là được.

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mfscadstl
Số file mô hình
13
Tổng dung lượng
58,4 MB
File lớn nhất
36,7 MB
