Adapter ống xả 90° cho XTool F1 Ultra (XTool F1 Ultra 90 Degree Exaust Adapter)
Adapter 90° cho XTool F1 Ultra để thay ống xả thẳng sang ống xả 90°, dùng với ống hose 80mm. Có kèm file STEP. Đã cập nhật kích thước ren để ống hose vừa hơn và đổi hướng in.
Mô tả
Adapter 90 độ cho XTool F1 Ultra ra ống hose 80mm
Mình không thích cái ống thẳng nên đã đo lại và cố gắng làm cho nó khớp chuẩn nhất có thể.
Mình đang in nó (~5 tiếng) nên hình ảnh bản in xong sẽ có sớm nhất có thể

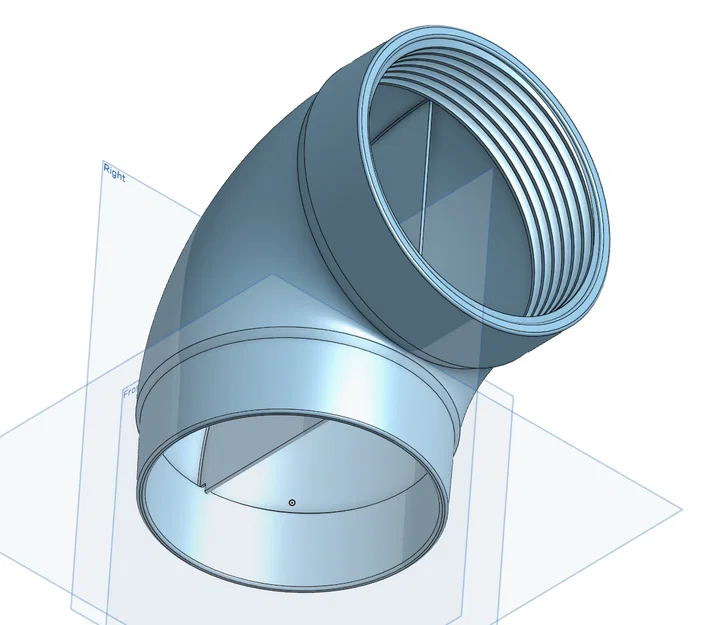

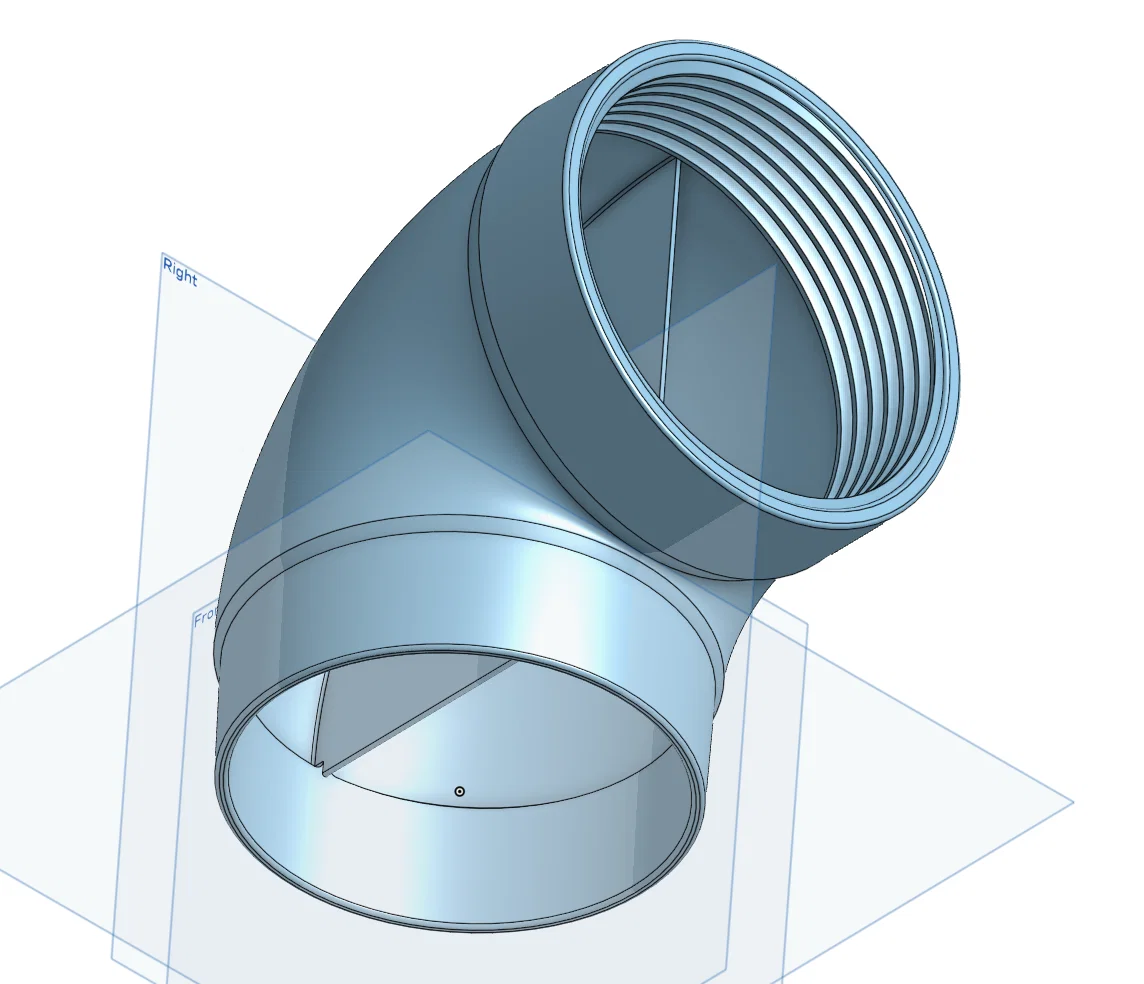

Bên trong adapter mình dùng một tấm plate 1mm để tăng độ cứng và giảm bớt xoáy khí, đồng thời cũng để chặn ống hose khỏi bị đút vào quá sâu trong adapter.
PLA
Layer 0,2mm

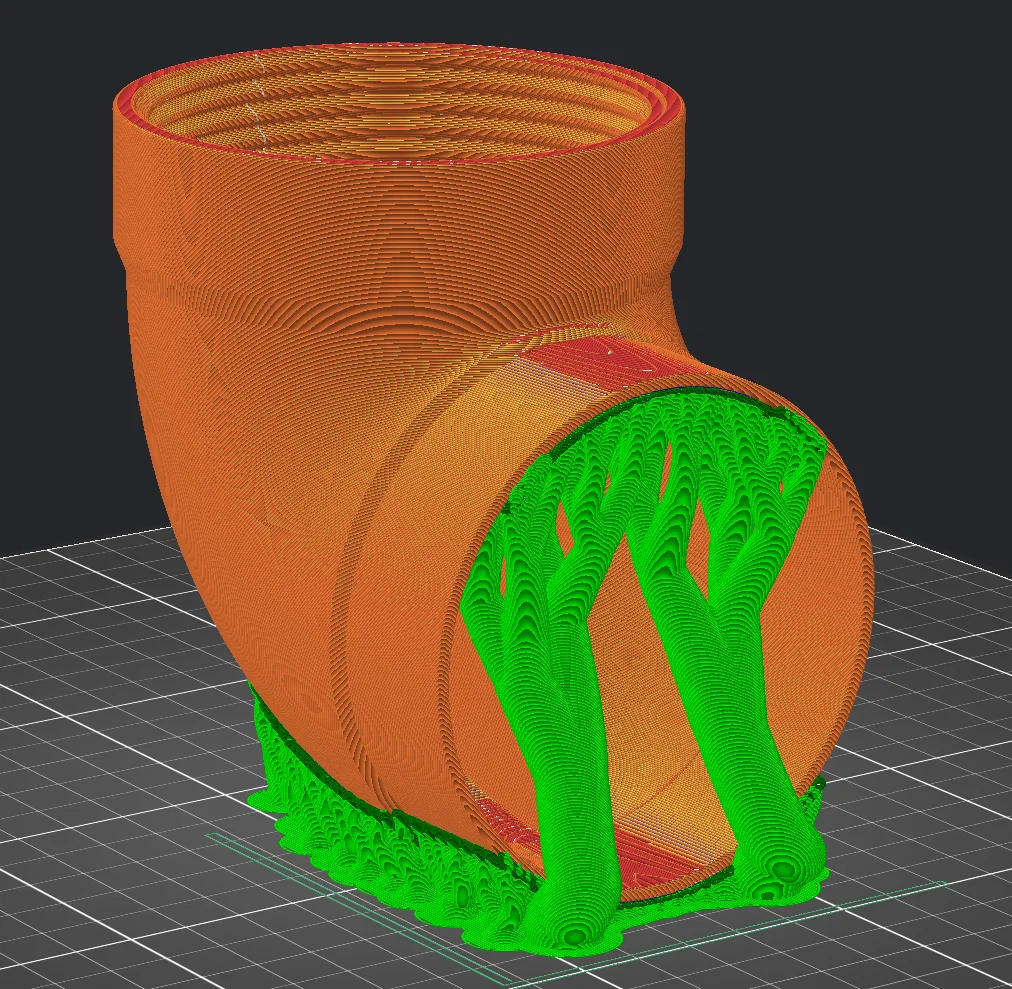

In theo hướng như trong hình
Support dùng tree cho các phần overhang lớn
Như thường lệ mình cũng gửi kèm file STEP để ai cần thì chỉnh sửa thêm
Hy vọng giúp được bạn

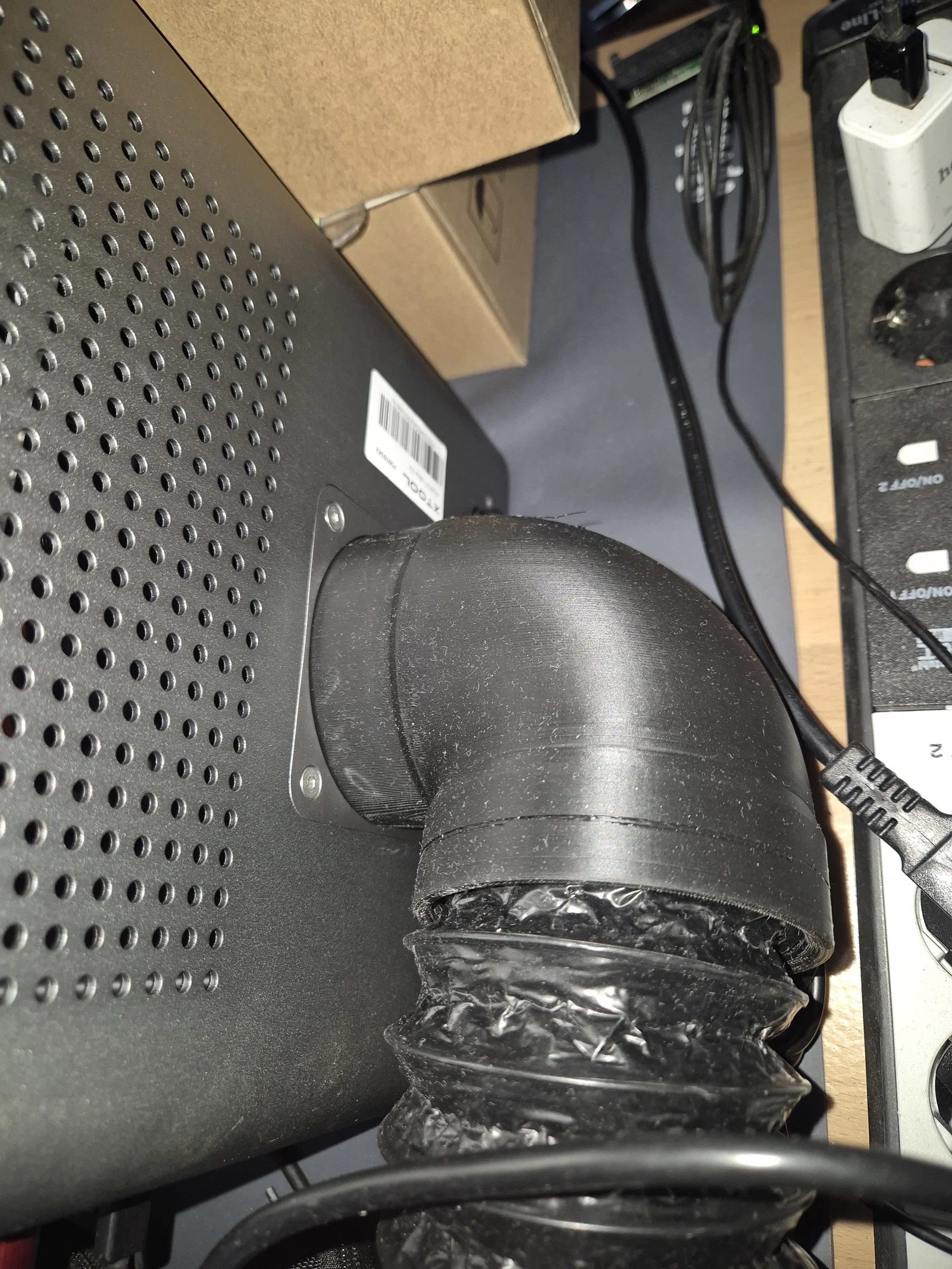

EDIT: In xong thì phần ren bị hẹp hơn 1mm nên ống hose không vừa. Mình đã chỉnh lại cả hai file, giờ ống hose sẽ vừa rồi. Phía gắn vào máy thì khớp hoàn hảo. Mình cũng đổi lại hướng in.
