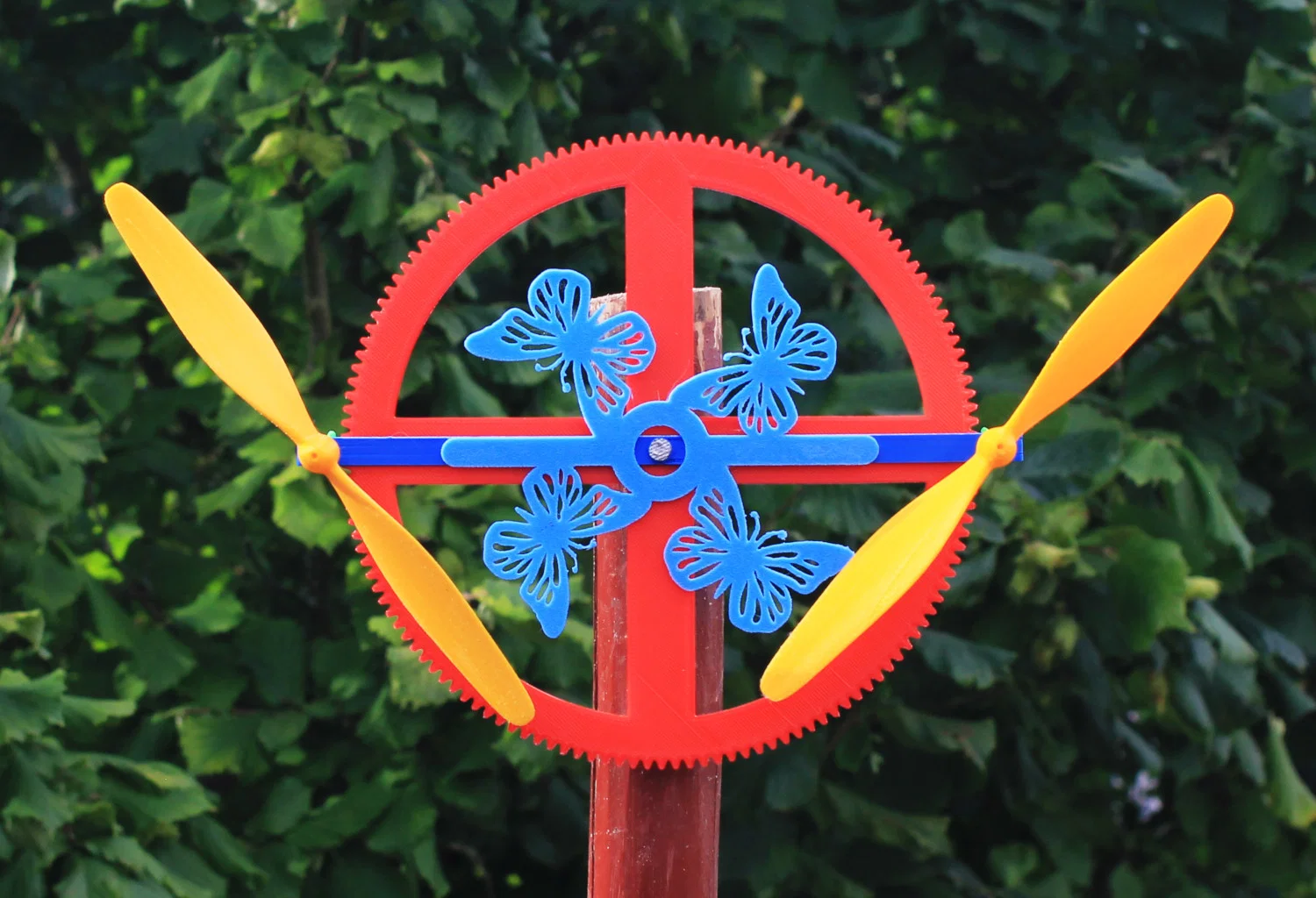

Wind Spinner Bánh Răng Bướm 2 Impeller (Double Impeller Butterfly Gear)

Một mẫu wind spinner dạng bánh răng chủ đề bướm, được dẫn động bởi hai impeller.

Mình làm mẫu này cho cuộc thi “Garden Wind Spinners” Flash Contest.

Chỉ cần có gió làm hai impeller bắt đầu quay là các cụm này sẽ chạy vòng tròn quanh bánh răng lớn ở giữa. Việc này cũng làm thanh bridge bar quay theo; thanh này giữ mọi thứ đúng vị trí và nối hai impeller lại với nhau.

Thanh bridge bar cũng có thể gắn thêm hai tấm trang trí (bướm hoặc dạng xoắn ốc). Dĩ nhiên, spinner vẫn chạy bình thường ngay cả khi không gắn tấm nào.

Hướng dẫn lắp ráp:

Bản lắp này cần 3 cây đinh để cố định các bánh răng vào thanh bridge bar: 1 cây đinh lớn ~3mm và 2 cây đinh nhỏ 2mm.

Hai cây đinh nhỏ dùng để gắn các bánh răng nhỏ và rotor vào thanh bridge bar. Cây đinh lớn dùng để gắn bánh răng lớn và giữ thanh bridge bar đúng vị trí.

Các cây đinh cần chạy trong thanh bridge bar càng ít ma sát càng tốt, nhưng phải được dán keo hoặc ép chặt (push fit) vào các bánh răng và impeller.

Khắc phục sự cố:

1.) Cố gắng tránh hiện tượng “elephant feet” khi in các bánh răng vì có thể làm chúng bị kẹt.

2.) Đảm bảo các lỗ trên thanh bridge bar đủ lớn để trục có thể chạy tự do. Để đinh vừa hơn, bạn có thể dùng mũi khoan để làm sạch hoặc nới rộng lỗ.

3.) Nếu bánh răng chạy không mượt, thử chà nhám các răng bị ảnh hưởng.

Chúc bạn in vui vẻ!

À, mình tính đăng video quay lúc nó quay, mà tiếc là dạo này… không kiếm đâu ra gió... ;-)
