Hệ thống móc chằng hàng Cargo Mooring Hook System tỉ lệ 1/10
Bộ Cargo Mooring Hook System tỉ lệ 1/10 để chằng/giữ hàng hóa trên hoặc quanh xe RC 1/10. Dùng với packing ribbon (vải hoặc nhựa), in theo đúng orientation, layer height 0.1–0.2mm và có thể scale sang kích thước khác.
Mô tả
Bộ khóa này được thiết kế để dùng chung với dây đai gói quà (packing ribbon). Bạn có thể dùng loại dây vải hoặc loại nhựa hoàn toàn. Tuy nhỏ xíu vậy thôi nhưng vẫn hoạt động y như đồ thật! Các MooringPoint được làm để dùng với mẫu model siêu hay này, nhưng dĩ nhiên cũng có thể gắn lên các mẫu khác nữa.
In 3D (Printing):
In tất cả các phần theo đúng hướng đặt sẵn. Chọn chiều cao lớp (layer height) từ 0.1–0.2mm, tùy nhu cầu sử dụng. Việc scale theo kích thước bạn cần cũng làm rất dễ.

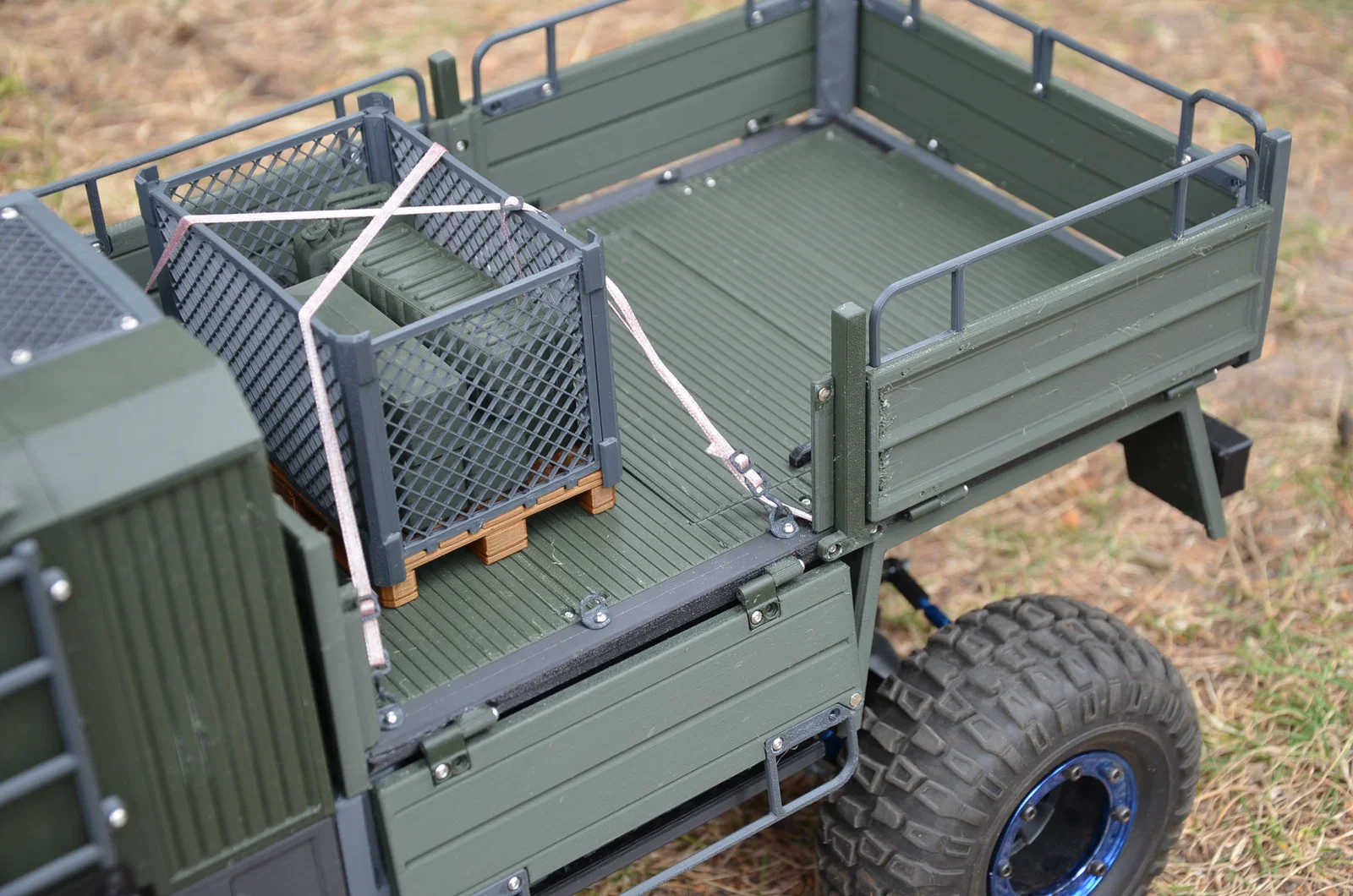

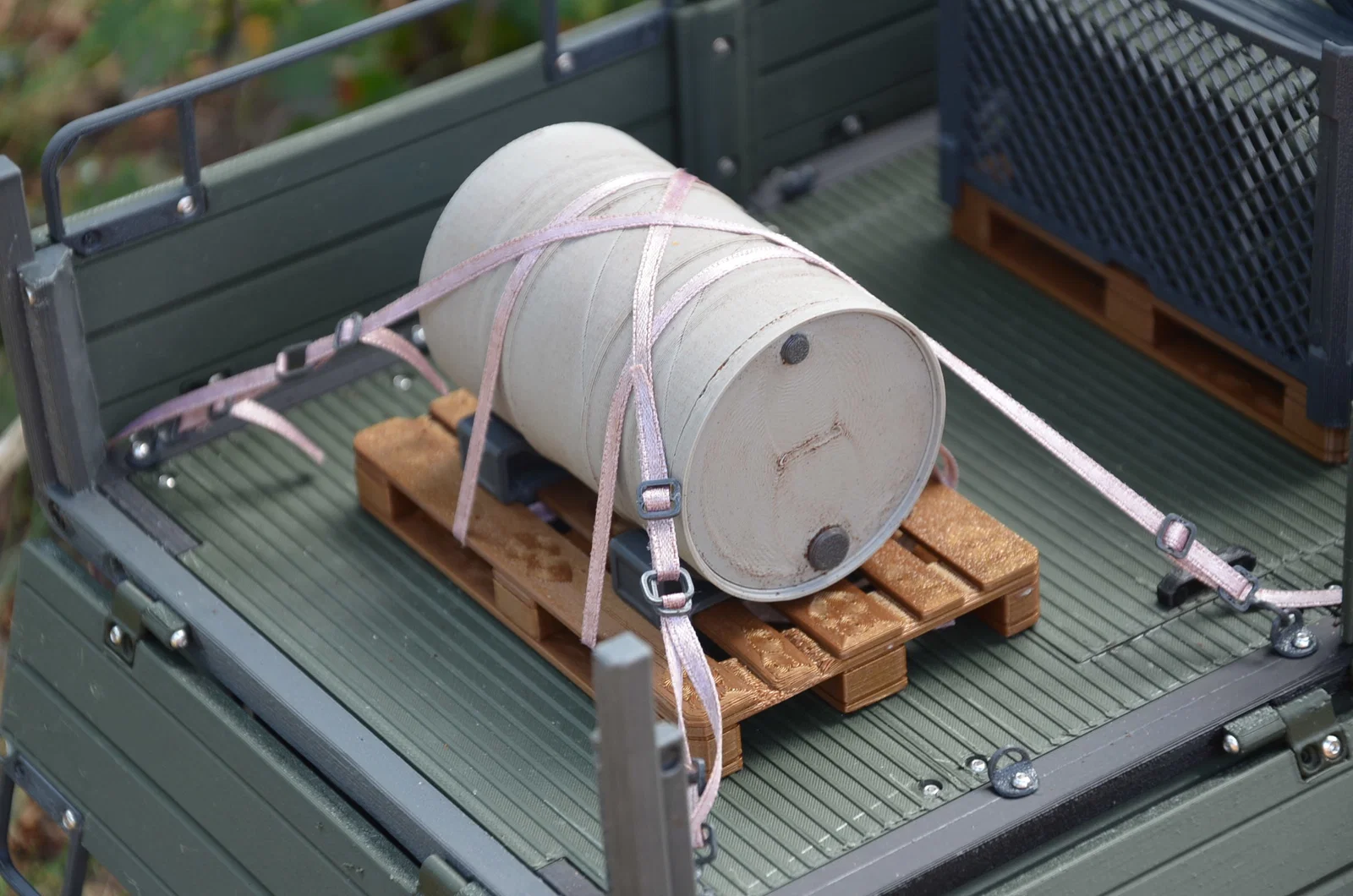

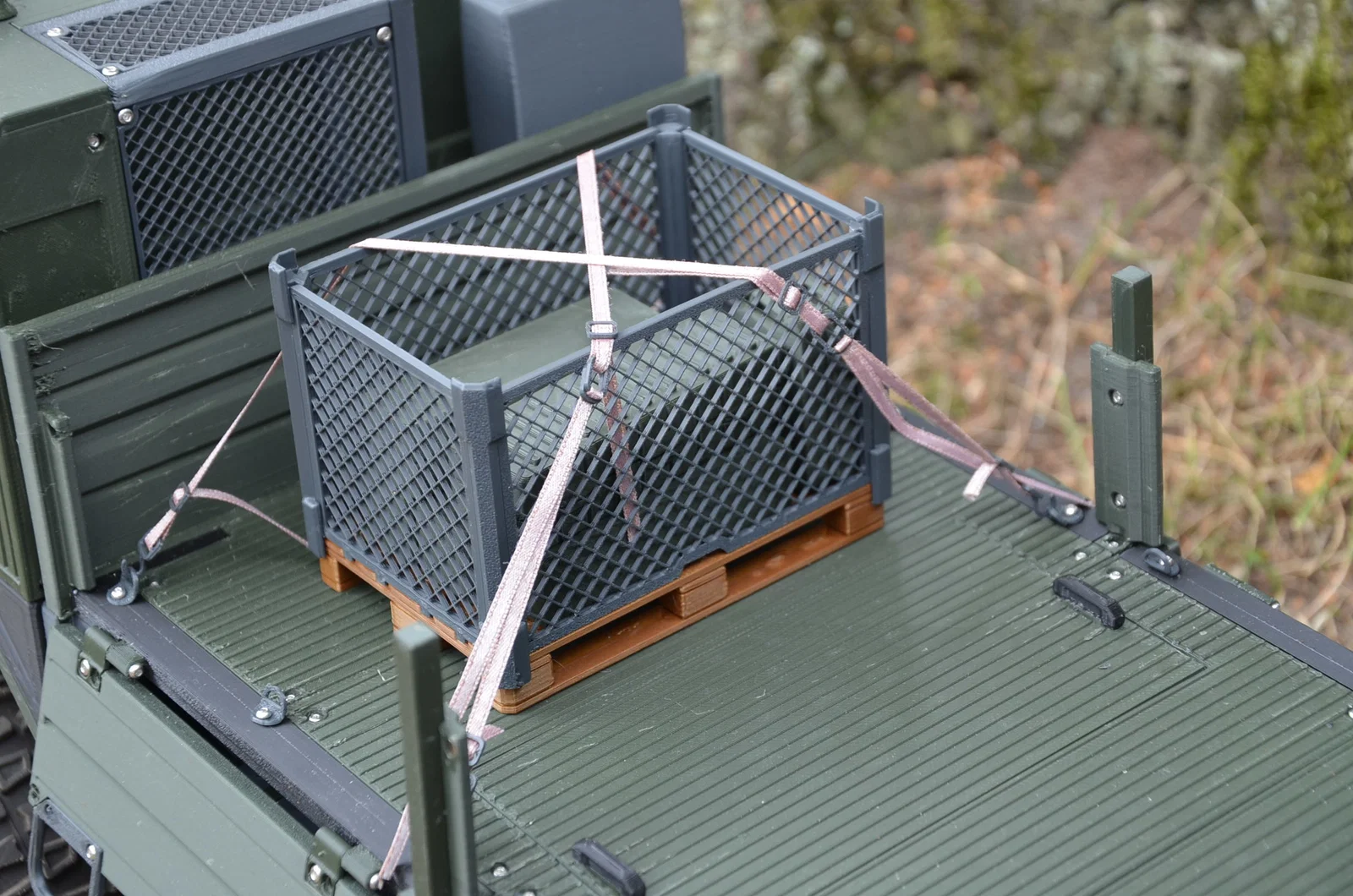

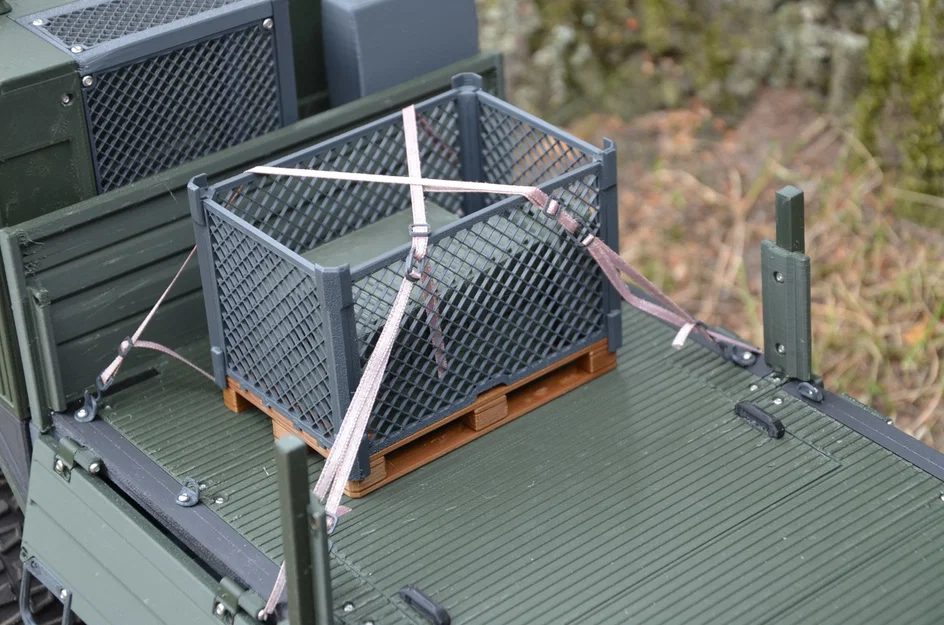

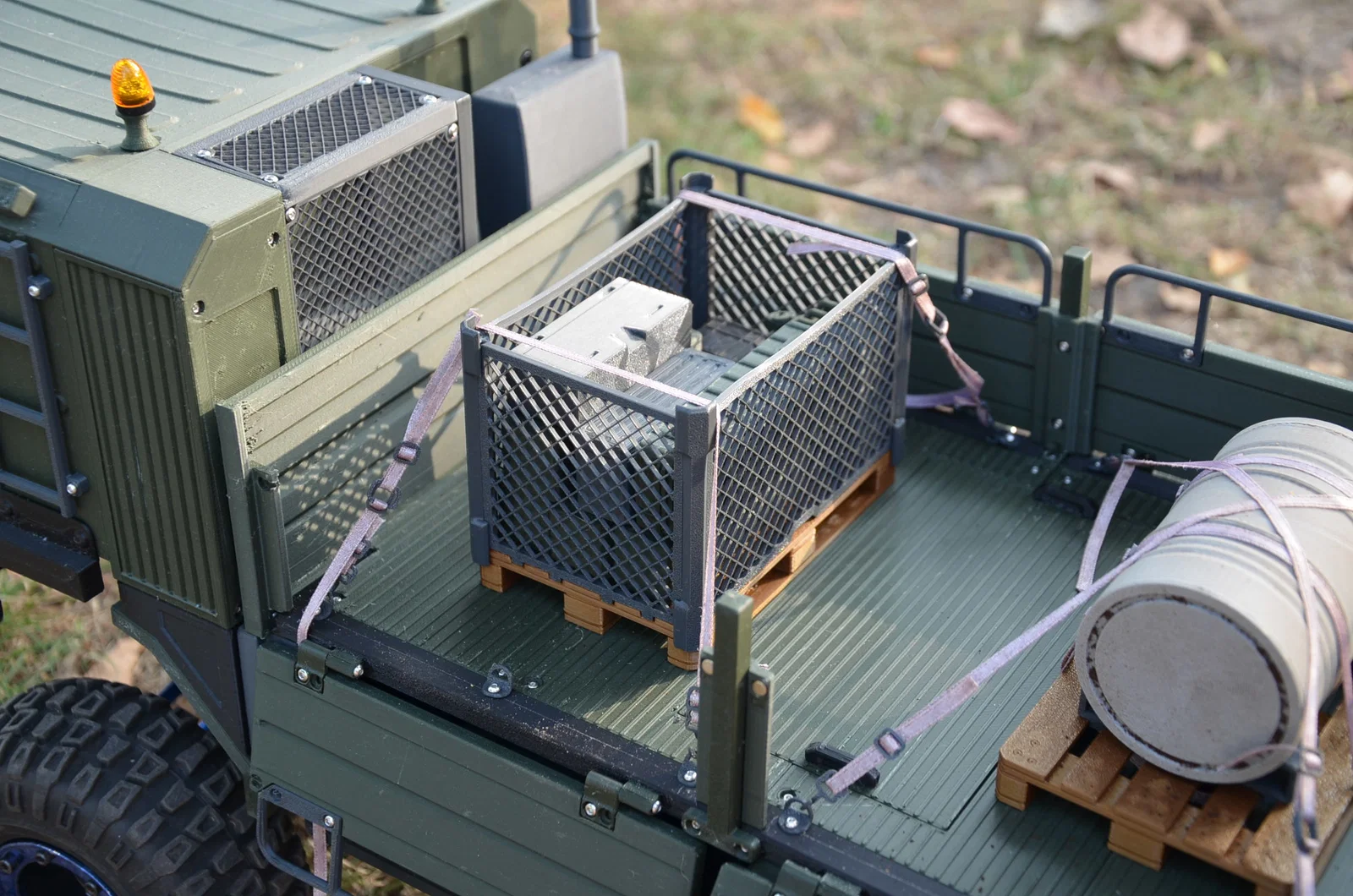

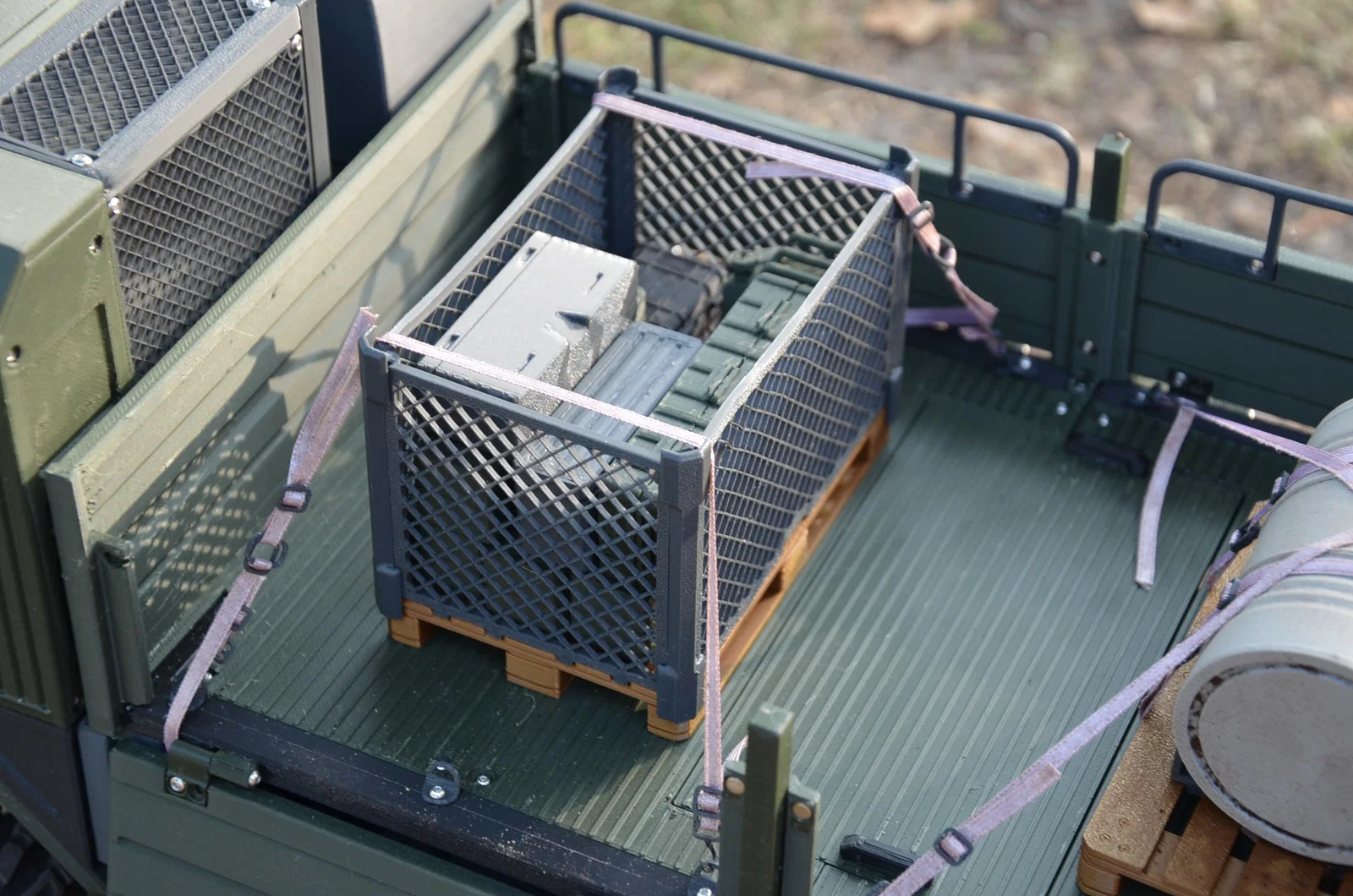

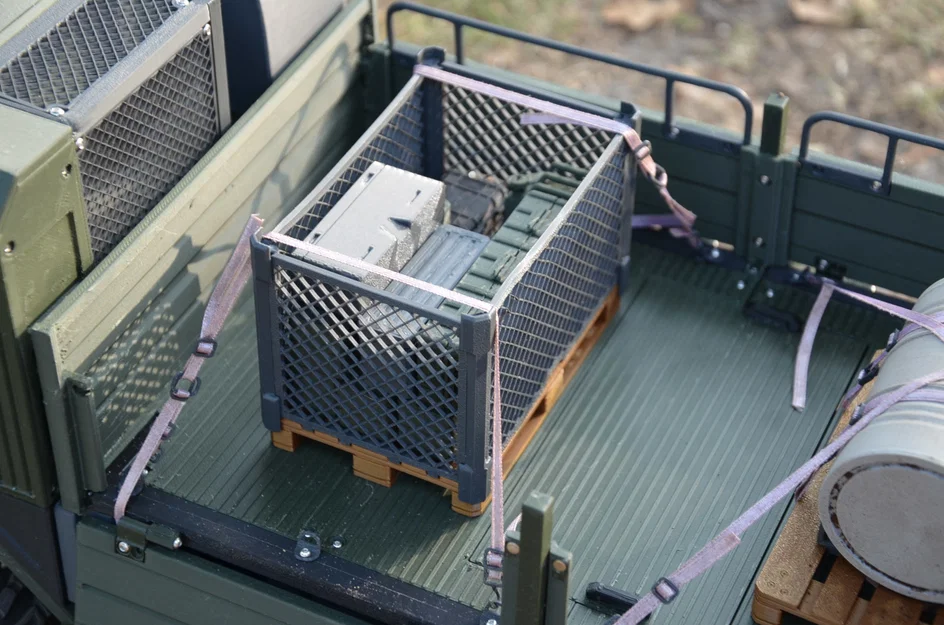

Lưu ý: các chi tiết trong hình đã được scale xuống 65% và dây đai chỉ rộng 3.5mm.
Lắp ráp (Assembly):
Dùng lửa bật lửa nhỏ quét nhẹ lên Hook và MooringPoint, rồi uốn chúng về đúng hình dạng.

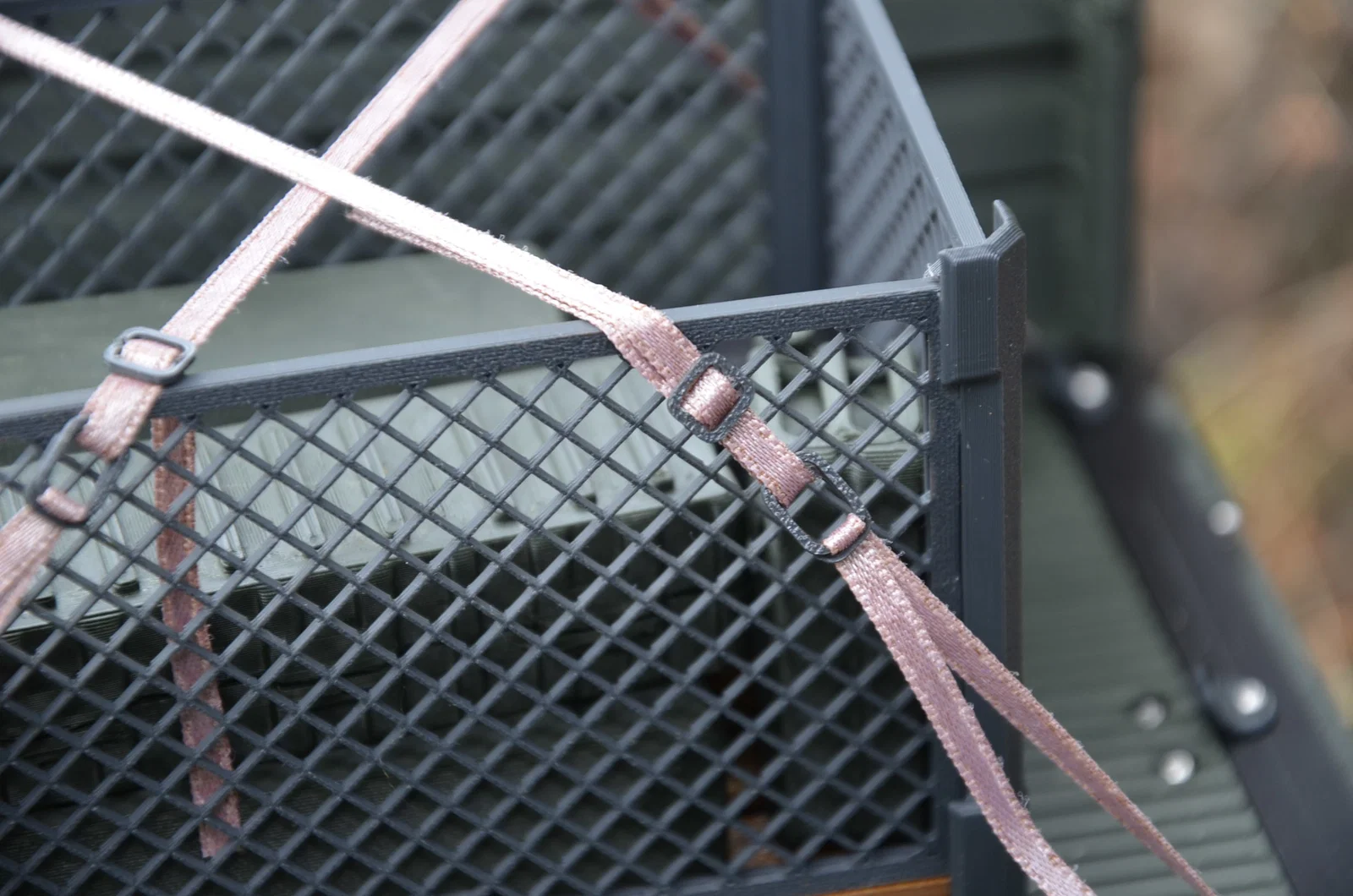

Luồn dây đai qua các chi tiết như trong hình bên dưới.

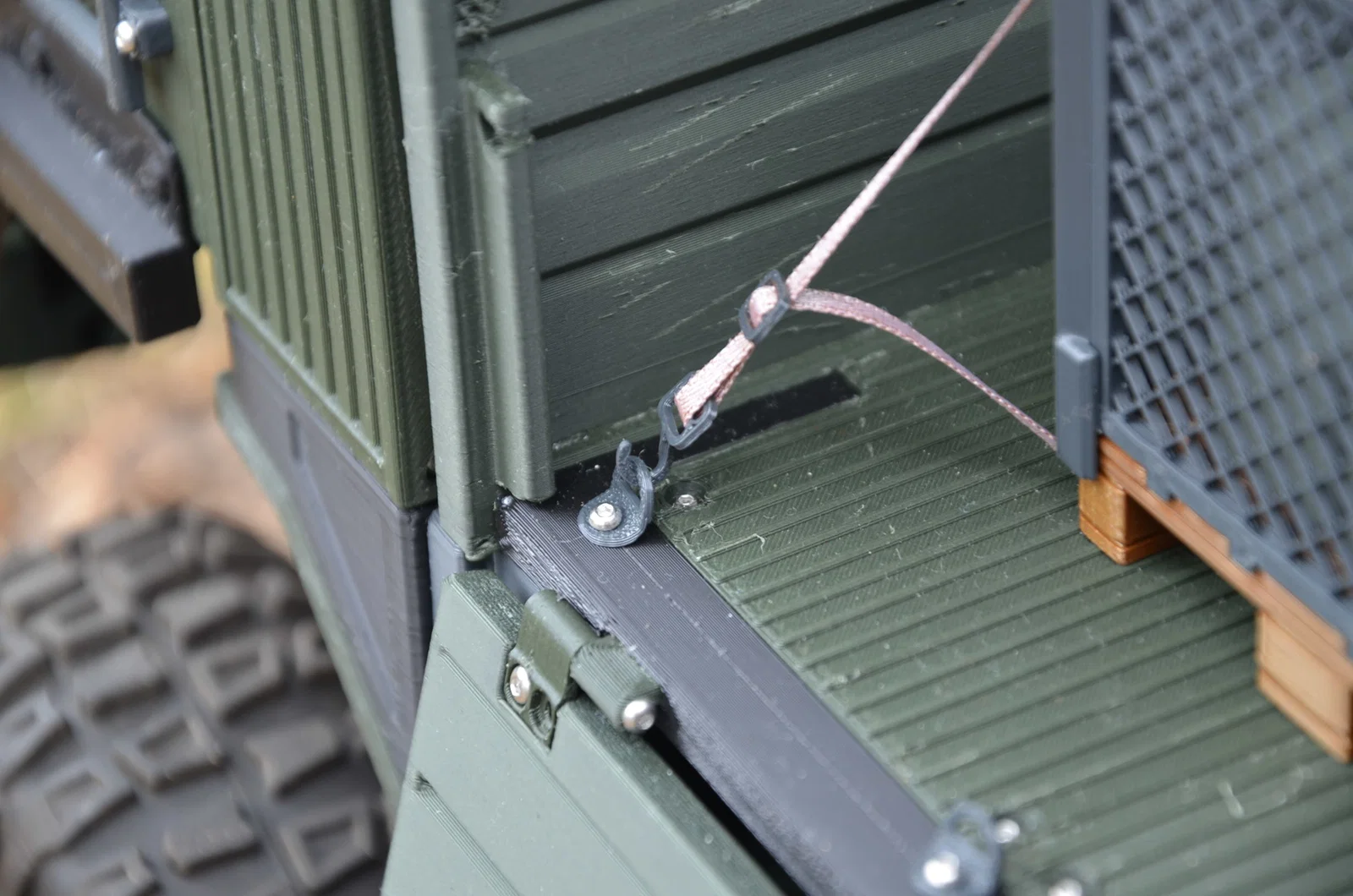

Đánh dấu vị trí lỗ cho các mooring point và khoan lỗ 1.5mm. Các MooringPoint được thiết kế để bắt bằng vít M2.
Xong rồi, chúc bạn chơi vui :)
Bạn đang tìm món gì đó để chằng/giữ cố định bằng bộ mooring mới này hả? Thử xem collection này nha.
