Tuabin Gió Trục Đứng Bướm Đập Cánh (Vertical Wind Turbine Butterfly Spinner)

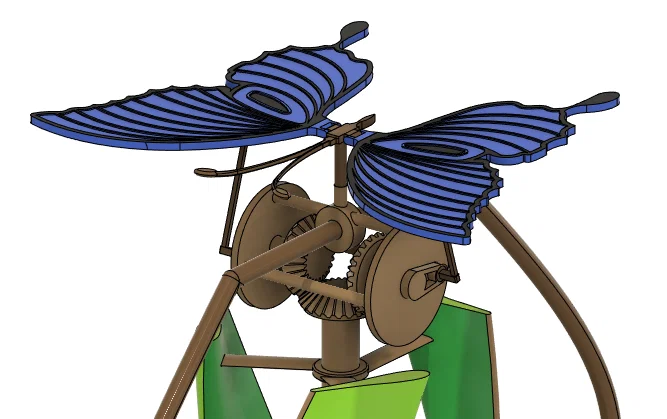

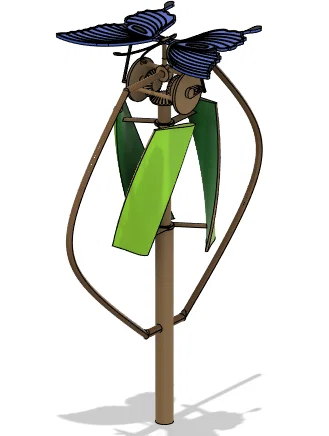

Chào mọi người, đây là thiết kế đầu tay của mình. Đây là một tuabin gió kiểu Savonius/helix dạng trục đứng, được nối với một con bướm thông qua một chuỗi bánh răng cơ khí.

Ưu điểm của tuabin trục đứng là không cần phải xoay mặt theo hướng gió như loại trục ngang. Khi tuabin quay, hệ bánh răng sẽ “bơm” cho cánh bướm đập lên xuống.

Lắp ráp:

Các phần gồm Turbine, Butterfly, Gear bracket và các tay đòn (arms) sẽ cần supports. Tất cả chi tiết được thiết kế để snap-fit (bấm khớp) với nhau. Có thể sẽ cần dùng keo ở một vài chỗ, nhưng nếu dùng thì nhớ đừng dán keo lên phần khớp nối. Tất cả các khớp dự kiến sẽ in ổn vì đã chừa khe hở (gap) tối thiểu 0.35mm.

P.S. Mình chưa test print được vì đang trong quá trình rebuild lại máy in; khi nào rảnh hơn trong tương lai mình sẽ tinh chỉnh thiết kế này :)
