Chặn cửa an toàn/Đệm cửa V2 (Design 2023) - 7 size & clip gắn figure

Safety doorstop này giúp ngăn cửa bị sập/rầm đột ngột bằng cách đệm êm khi cửa chạm vào.
Ví dụ, nhờ vậy có thể tránh kẹp dập ngón tay của trẻ nhỏ khi cửa đóng do gió lùa.

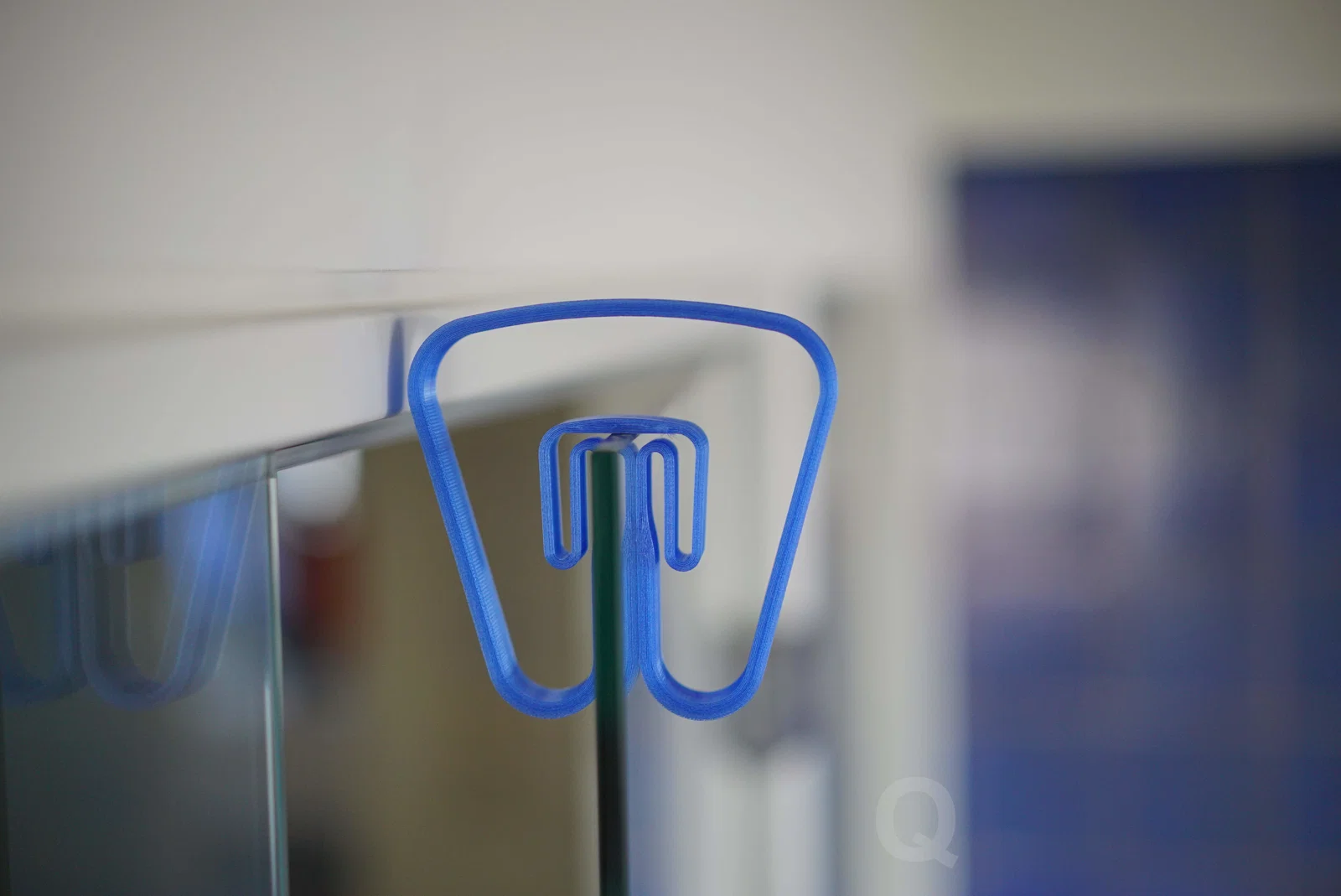

Ngoài ra còn giúp hạn chế vỡ kính với những cánh cửa có ô kính mỏng.
Thêm nữa, nó luôn giữ cửa hé một chút để mèo của bạn 😺 lúc nào cũng chui vào được 😉.

Nếu có thể lắp từ phía dưới, chặn cửa sẽ giữ cửa tại vị trí và hoạt động như một door stop bình thường.

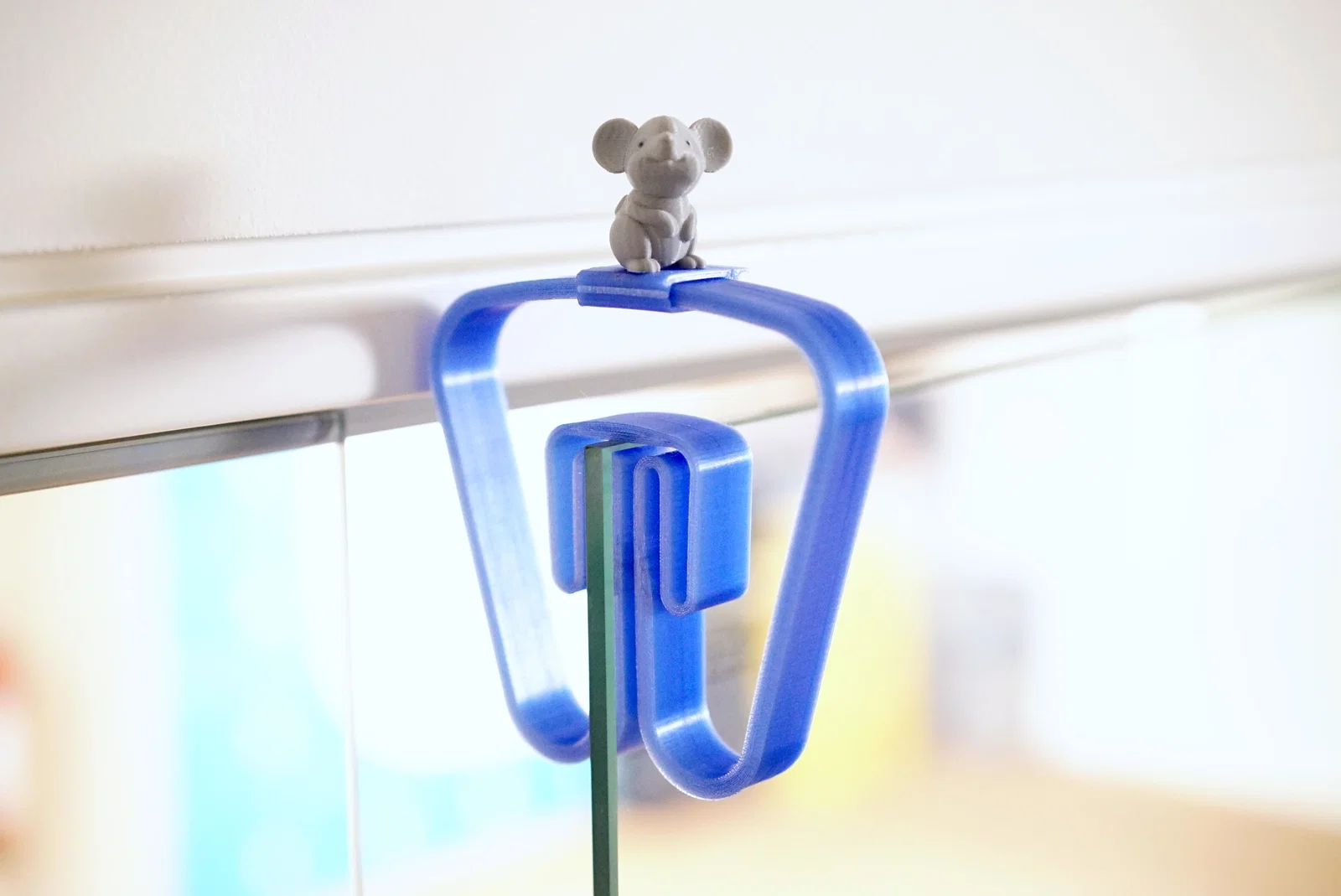

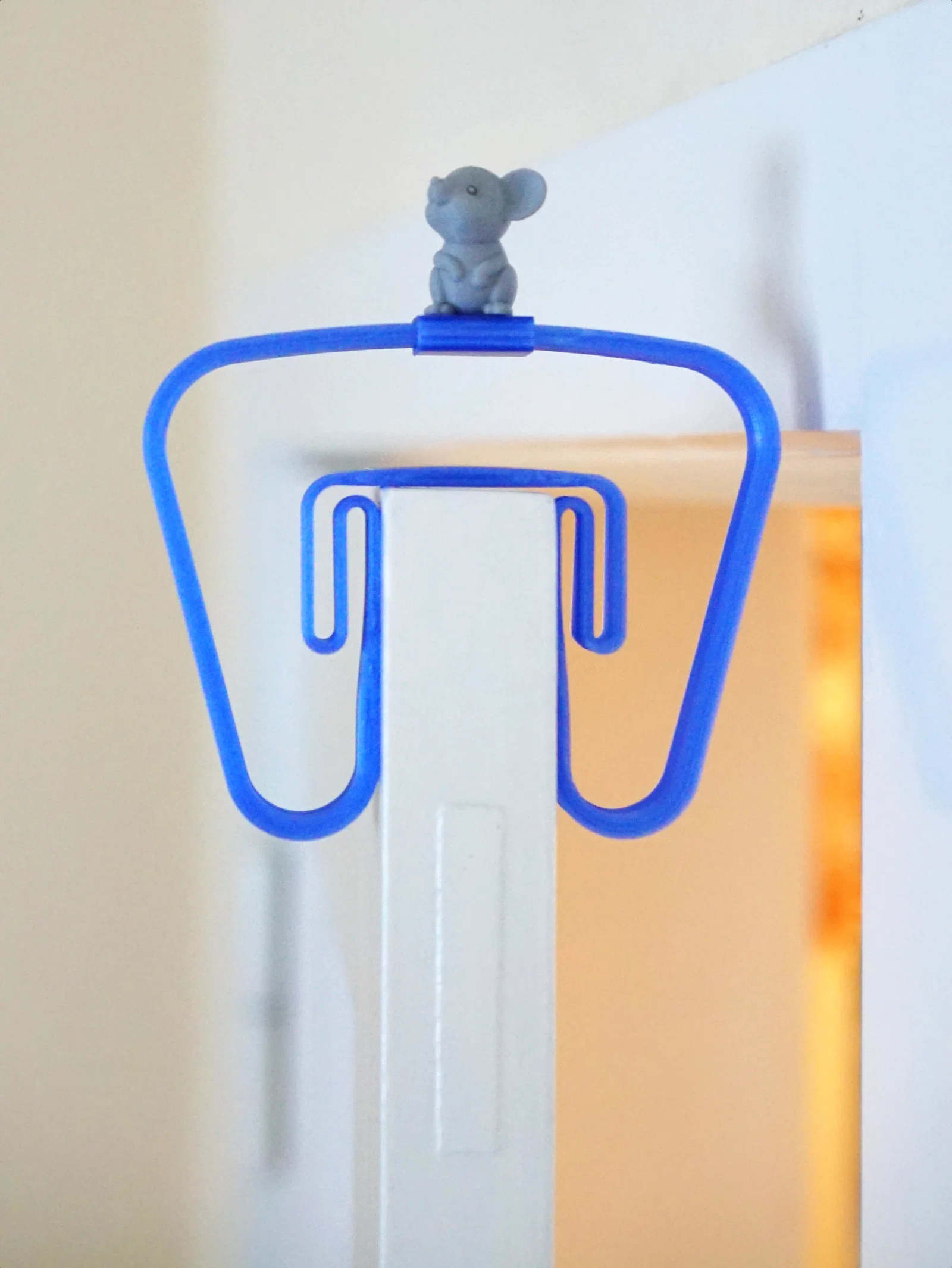

Bạn có thể gắn các figure như chú dễ thương này thông qua một cái clip và thêm “chất” riêng cho cái doorstop.

Đây là bản thiết kế cải tiến từ mẫu cũ Safety Door Stopper / Bumper V1 (2019 Design).

Tính năng

• Hiệu ứng giảm chấn để chặn cửa
• Không còn cảnh cửa đóng rầm
• Tương thích: có 7 kích cỡ khác nhau
• Độ ổn định: kết cấu rất chắc
• Các kiểu lắp đặt có thể dùng:

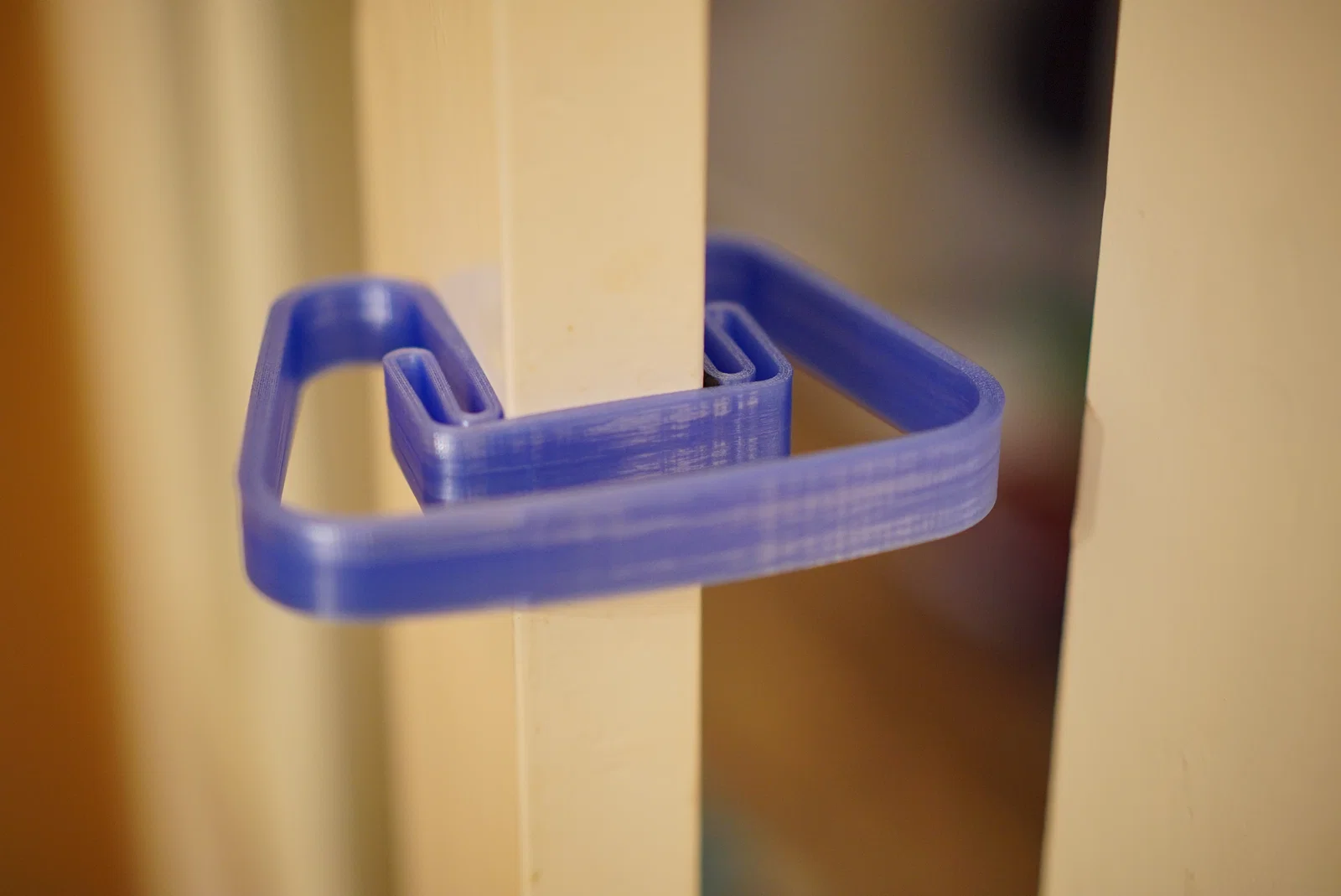

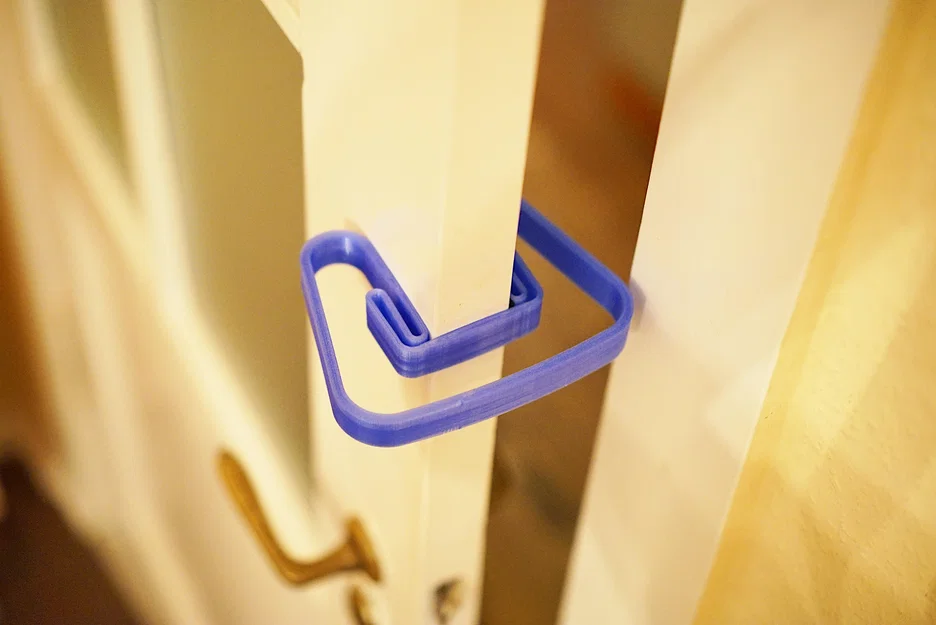

  1. làm door bumper ở mép trên của cánh cửa, phù hợp khu vực từ giữa cánh cửa ra đến mép ngoài

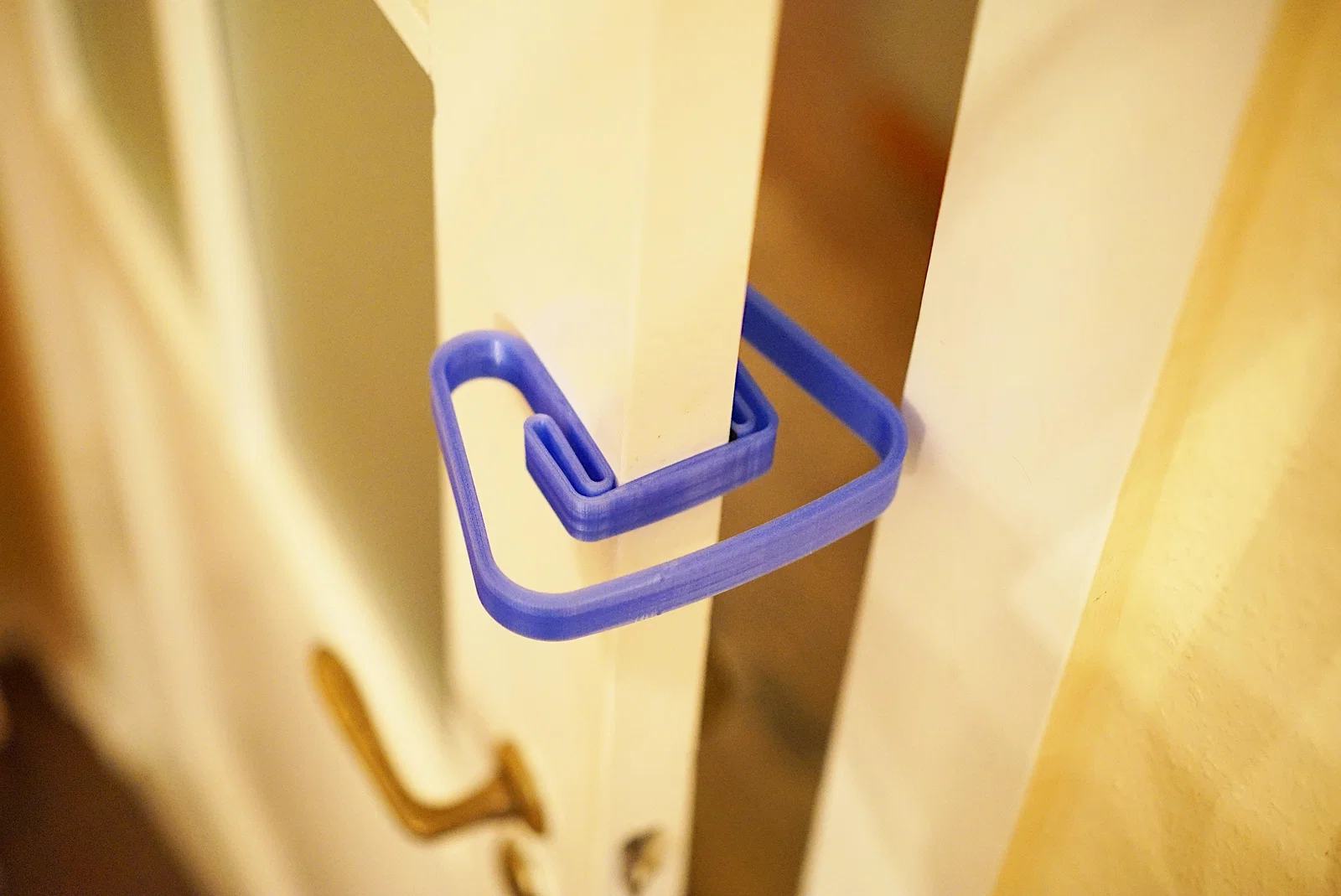

  2. làm door bumper ở cạnh bên của cánh cửa
  3. làm door stopper ở mép dưới của cánh cửa

Nhiều kích cỡ

 Size

Phù hợp cho

 Doorwidth *

Floor gap

Door
weight

XS-2

8.0-22.0 mm [0.31-0.86 inch]

26.5-31.5 mm [1.04-1.24 inch]

Normal

L-1

37.5-48.5 mm [1.48-1.91 inch]

13.5-16.5 mm [0.53-0.65 inch]

Normal

L-2

37.5-48.5 mm [1.48-1.91 inch]

26.5-31.5 mm [1.04-1.24 inch]

Normal

XL-1

41.5-52.5 mm [1.63-2.06 inch]

13.5-16.5 mm [0.53-0.65 inch]

Normal

XL-1B

41.5-52.5 mm [1.63-2.06 inch]

15.5-18.5 mm [0.61-0.73 inch]

Heavy

XL-2

41.5-52.5 mm [1.63-2.06 inch]

26.5-31.5 mm [1.04-1.24 inch]

Normal

XL-2B

41.5-52.5 mm [1.63-2.06 inch]

28.5-33.5 mm [1.12-1.32 inch]

Heavy

* Phù hợp với độ dày cánh cửa như đã nêu, không kèm miếng chống trượt bổ sung. Xem thêm ở mục " Application tips".

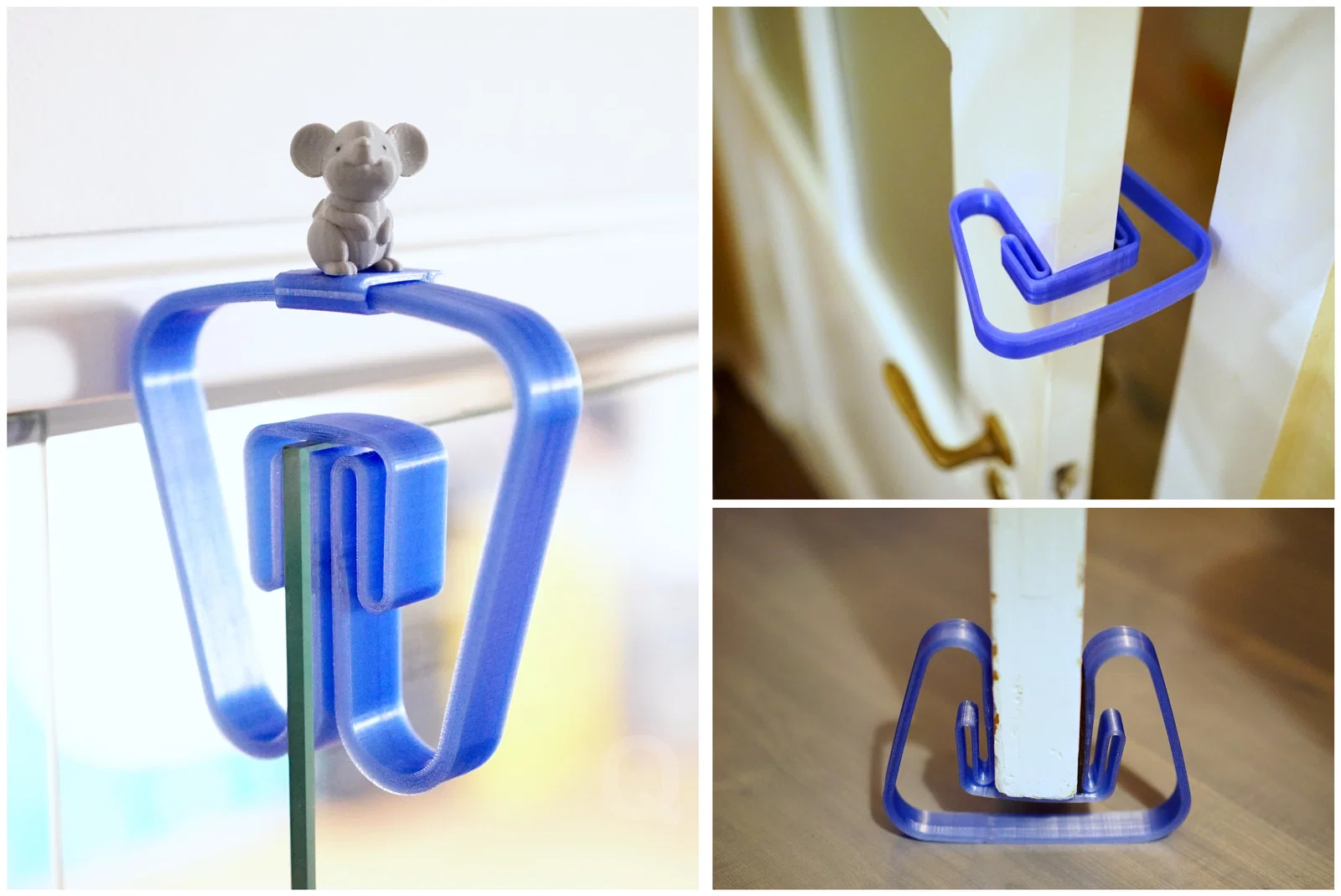

Size XS-2: dành cho cửa kính mỏng có độ dày từ 8mm trở lên. Dù bề mặt cửa kính rất trơn, thử nghiệm cho thấy không cần mút cao su (foam rubber) để chống trượt. Nếu cần, xem chi tiết ở mục Application Tips.

Khả năng thích ứng với nhiều độ dày cửa khác nhau

Để mô phỏng mức kẹp tối đa khuyến nghị trên một cánh cửa, tôi gắn door stop Size L-2 lên cánh cửa dày 37.5 mm (1.476 inch) và chèn thêm một chồng giấy dày 11 mm (0.43 inch) ở giữa như hình bên dưới. Hai chồng giấy đỏ và vàng mỗi chồng dày 5 mm (0.2 inch) và tờ vàng còn lại dày 1 mm (0.04 inch).

Figure: Để minh hoạ khả năng thích ứng, ở đây tôi dùng door stopper size L-2.

Khả năng thích ứng với các khoảng hở dưới cửa (floor gap)

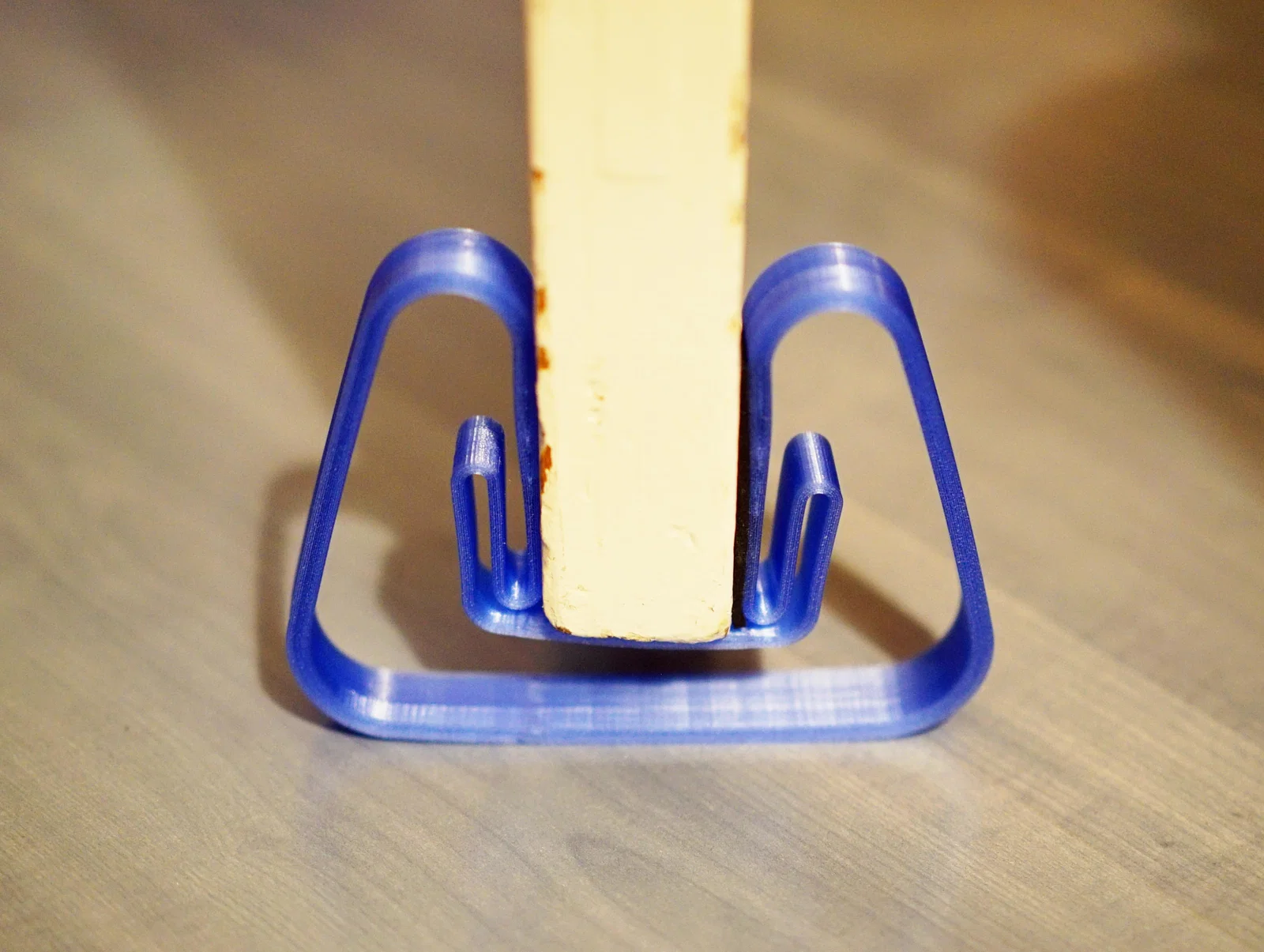

Dưới đây là ví dụ lắp từ phía dưới để giữ cửa đúng vị trí. Khả năng thích ứng ở trường hợp này có giới hạn khá rõ. Nếu khe hở vừa thì dùng được, không vừa thì chịu. Model này không được thiết kế chủ yếu để lắp từ dưới. Nên xem đây như một tuỳ chọn.

Khe hở (từ sàn đến cửa) bao nhiêu thì hợp biến thể nào, xem cột 'Suitable for floor gap' trong bảng.

Figure: Để minh hoạ độ thích ứng với floor gap, ở đây tôi dùng door stopper size L-2.

Chọn size theo độ khớp với profile khung cửa

Khung cửa có rất nhiều kiểu cấu trúc khác nhau. Bề mặt trên khung mà doorstop chạm vào nên càng thẳng đứng càng tốt.

Hãy nhìn một profile khung cửa cong đặc biệt.
Size xx-1 (ví dụ XL-1) có thể sẽ hợp hơn ở đây so với size xx-2 (ví dụ XL-2) vì nó thấp hơn.
Size xx-2 sẽ chạm vào bề mặt cong/dốc ở phía trên và đẩy doorstop xuống một chút. Nếu lặp lại nhiều lần, điều này có thể làm hư bề mặt khung cửa, nhưng không phải lúc nào cũng xảy ra.

Figure: Để minh hoạ, với profile khung cửa cong này, size xx-1 hợp hơn size xx-2 (cao hơn một chút).

Nếu bạn gặp trường hợp đặc biệt, cứ nhắn cho tôi biết.


Khuyến nghị in

• Vật liệu: PETG
• Đường kính nozzle: 0.4 mm
• Layer height: 0.2 mm
• Perimeter: 6 **
• Infill: 100%
• Support: không

** Quan trọng là slicer không tạo infill mà chỉ tạo perimeters - với extrusion width 0.45 mm, tôi có 6 perimeters và với các mẫu xx-xB là 8. Để chắc ăn, tôi khuyên bạn cứ nhập số perimeter cao hơn nhiều trong slicer, ví dụ 10.

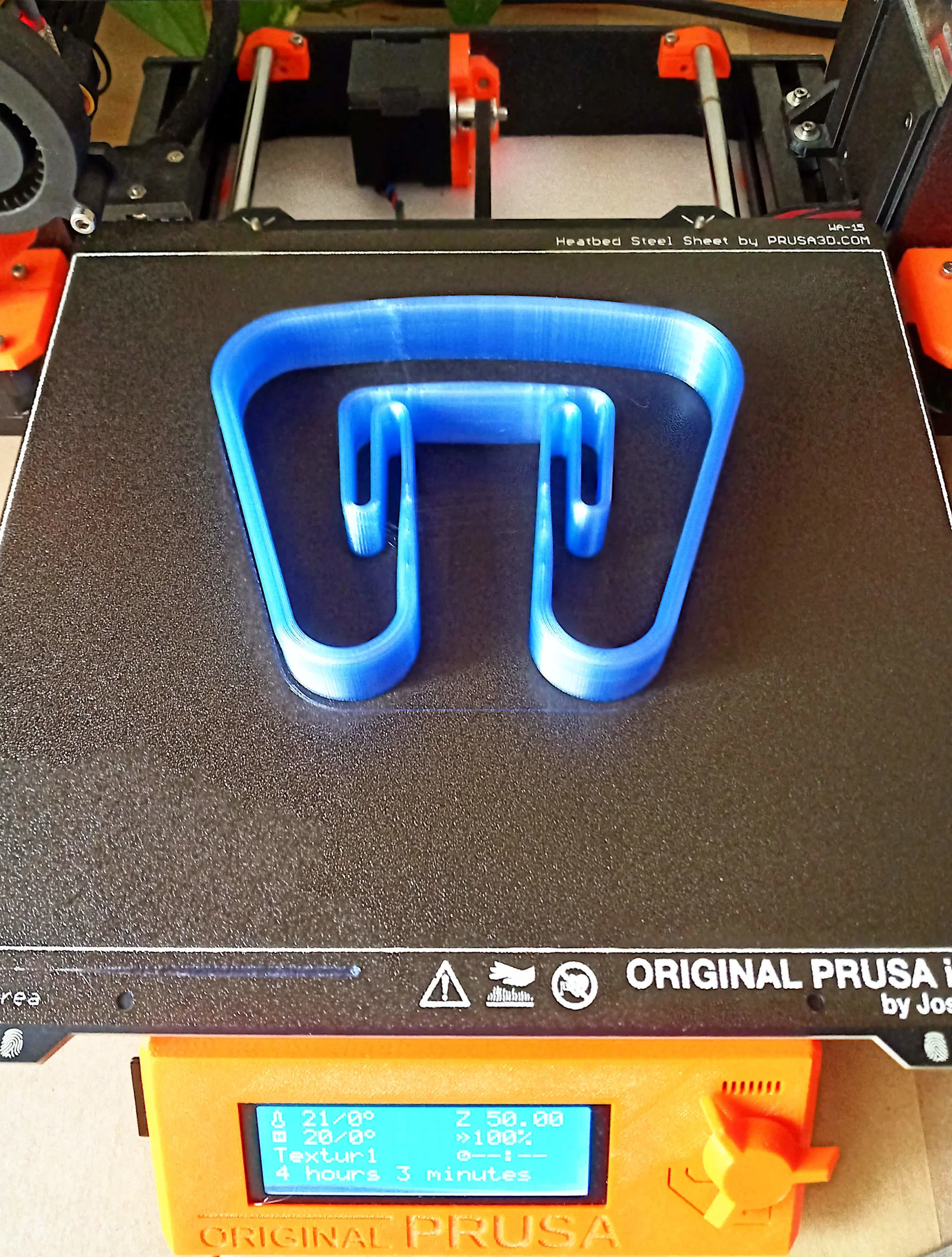

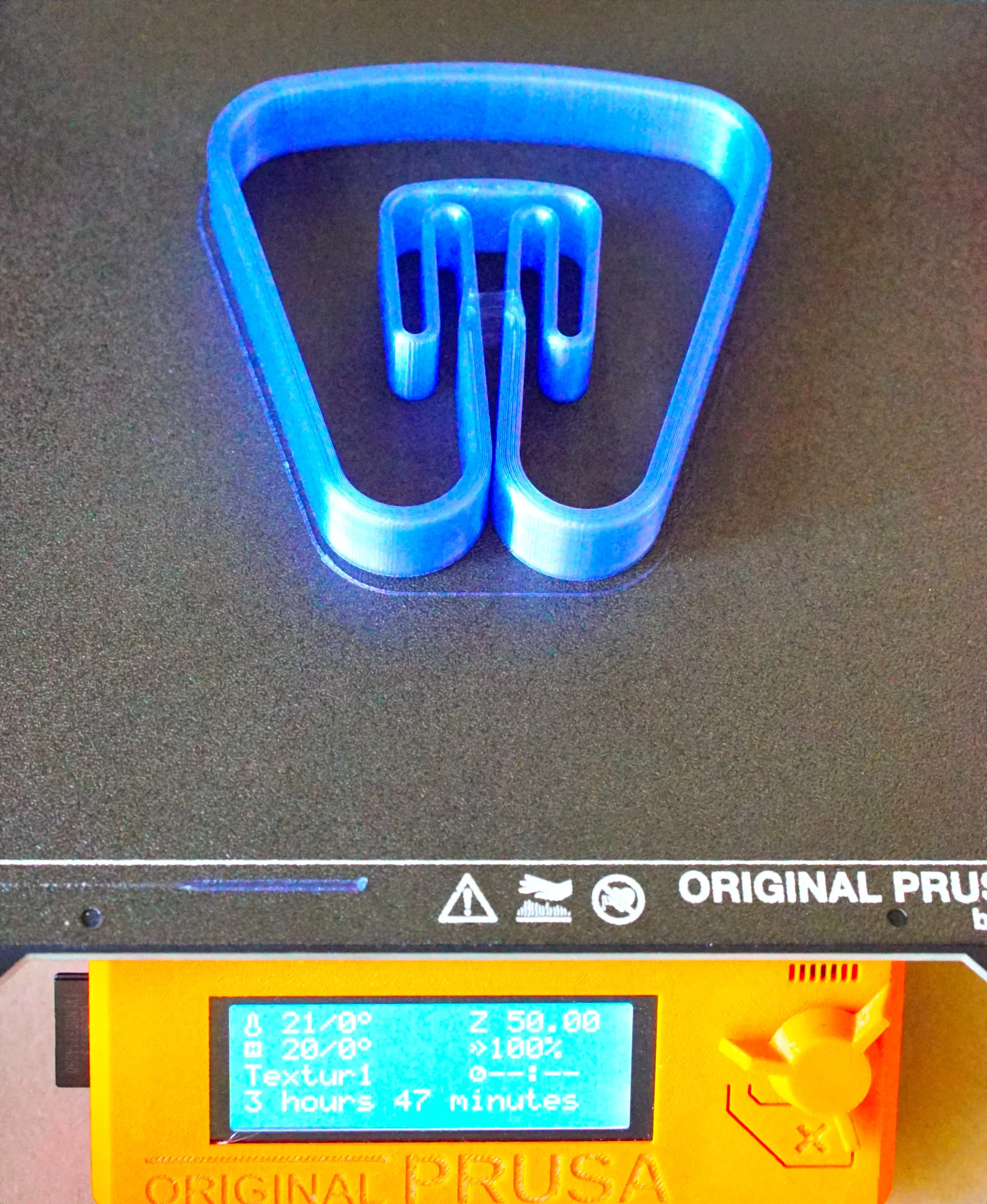

Figure: Các perimeters được tạo ra sẽ trông như thế này

Mẹo sử dụng (Application tips)

Bạn có thể dùng mút cao su dán (self-adhesive foam rubber) hoặc một dải cao su khác:

• để chống trượt trên bề mặt cửa quá trơn
• để bảo vệ thêm bề mặt cửa
• nếu cửa bạn mỏng hơn độ dày tối thiểu được nêu, ví dụ 37.5 mm (1.476 inches) cho size L-1 và L-2

Ví dụ, mút mỏng - dày 2.5 mm (0.1 inch) - có một mặt keo dán là phù hợp.

Figure: Mút cao su dày 2.5 mm (0.1 inch) ở đây được dán lên size L-2

Để tính độ dày mút phù hợp, mút 2.5 mm (0.1 inch) (như trong hình) khi bị nén sẽ còn khoảng 2 mm (0.08 inch).

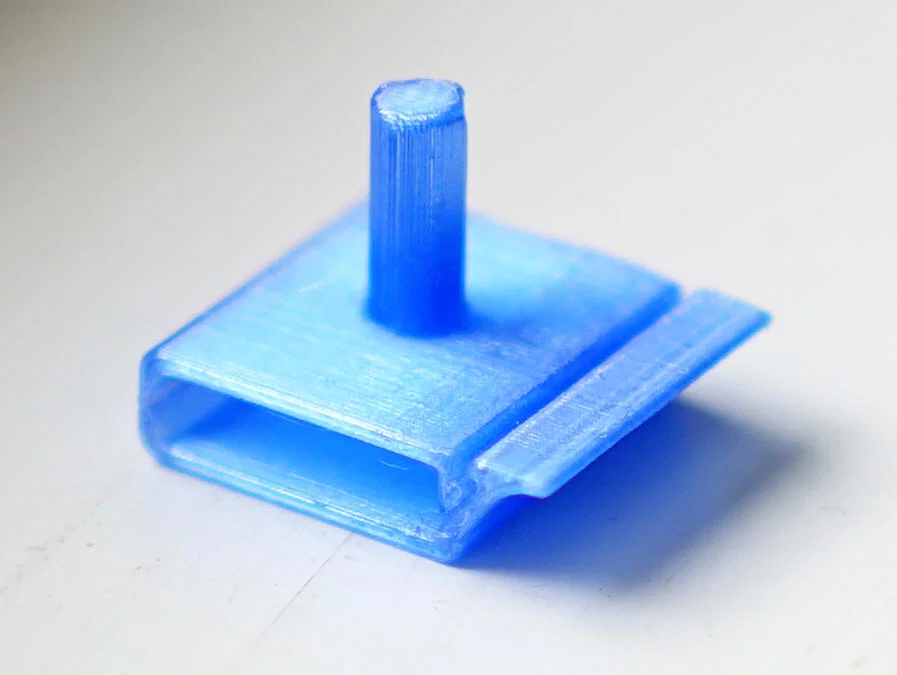

Clip-Type-PinA(Pin-Dia6mm-L15mm)

Tính năng

• Bạn có thể gắn clip vào doorstop rất dễ, không cần dụng cụ.
• Clip có một pin để bạn gắn figure, ví dụ.
• Pin type A có đường kính 6 mm và dài 15 mm.

Type

Size

 Description

Pin-A

4.8mm

Ôm khít với door stopper dày 4.5 mm.

Pin-A

5.3mm

Ôm lỏng với door stopper dày 4.5 mm.

Khuyến nghị in

• Vật liệu: PETG
• Đường kính nozzle: 0.4 mm
• Layer height: 0.2 mm
• Extrusion witdh - exterernal Perimeter: 0.45 mm hoặc nhỏ hơn
• Perimeter: 4
• Infill: 15%
• Support: có
• Brim: có (nếu được thì chỉ ở phía ngoài)
• Slice gap closing radius: <0.05 mm

Để gắn một figure, chỉ cần thêm một lỗ tròn đơn giản, đường kính 6.2 mm đến 6.3 mm (tuỳ độ chính xác khi in) và sâu 16 mm. Bạn cũng có thể làm việc này rất dễ ngay trong slicer. Trong PrusaSlicer, thêm một cylinder như negative volume vào model.

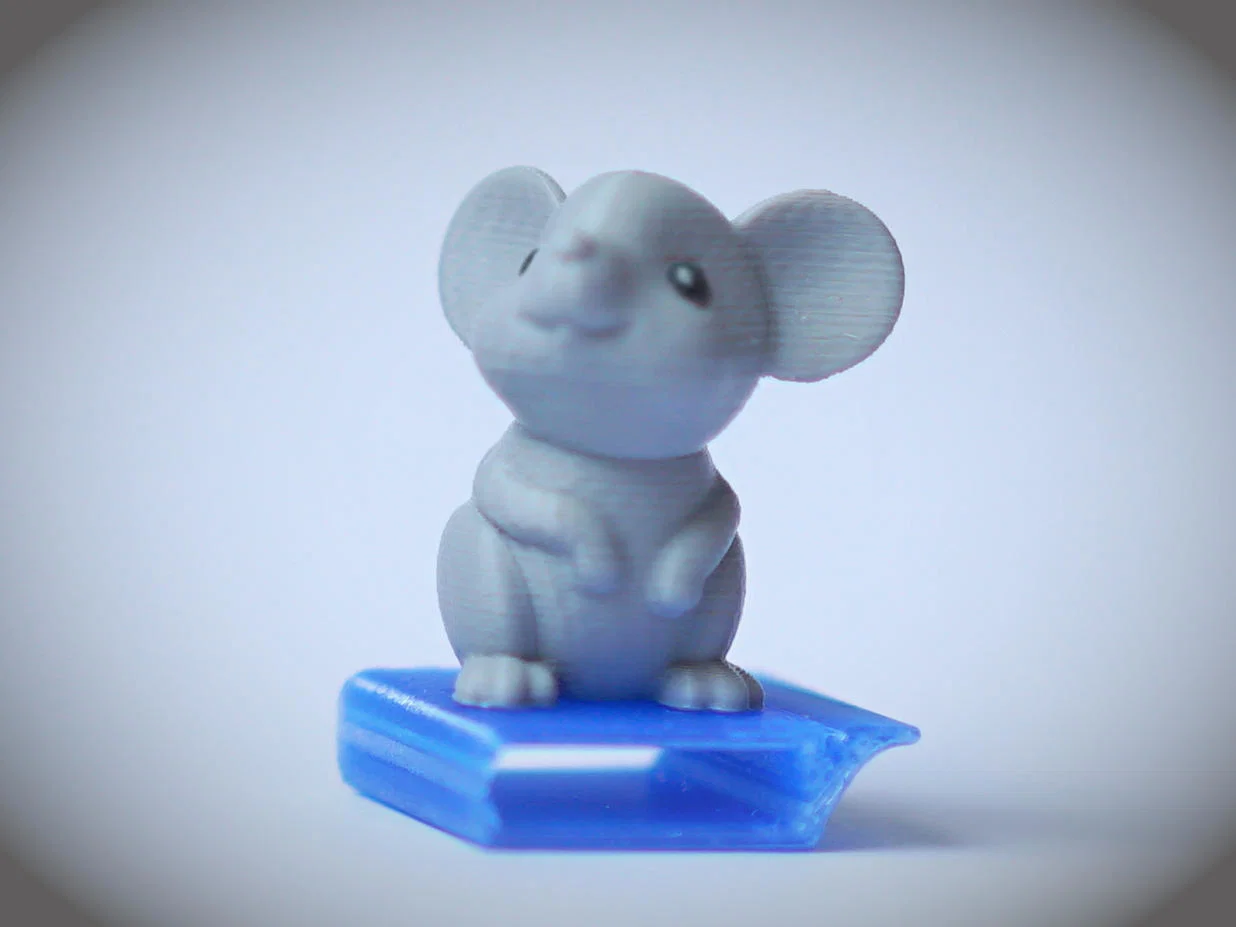

Ở đây tôi đã gắn figure chú chuột nhỏ.

Cập nhật

30 Oct 2023

• V2 (internal revision 4) phát hành lần đầu

6 Nov 2023

• model 3D gốc ‘Door_bumper_V4_(2023)’ đổi tên thành ‘Door bumper 2023-V4 Size L-2 (Door width 37.5-48.5mm - Floor gap 26.5-31.5mm)’
• thêm 4 size XS-2, L-1, XL-1, XL-2
• thêm hướng dẫn in để set đúng số lượng perimeters

14 Nov 2023

• thêm Clip với 2 size để bạn gắn figure và tạo điểm nhấn riêng cho doorstop

06 Mar 2024

• thêm 2 size XL-1B, XL-2B cho cửa chống cháy nặng ;-)
