Khuôn đúc block bê tông khóa liên kết tỉ lệ (scale interlocking concrete block form)

Bản ngoài đời nè:

https://www.youtube.com/watch?v=rHfkeAuvooY

Update: Link youtube mới

Update: có kèm file .stp của viên block gốc và khuôn, và trong license của model cho phép remixes, nên bạn có thể chỉnh thiết kế theo ý tưởng block của bạn. Nếu bạn up model lên thì nhớ làm dạng remix giúp mình.

Update: Thêm block mới 240x80x80 và 120x80x80 theo yêu cầu. Khuôn bản lớn 240cm có thể chèn và dán cố định một cây tăng cứng 10mm (thanh nhôm hoặc ống thép).

Mô tả:

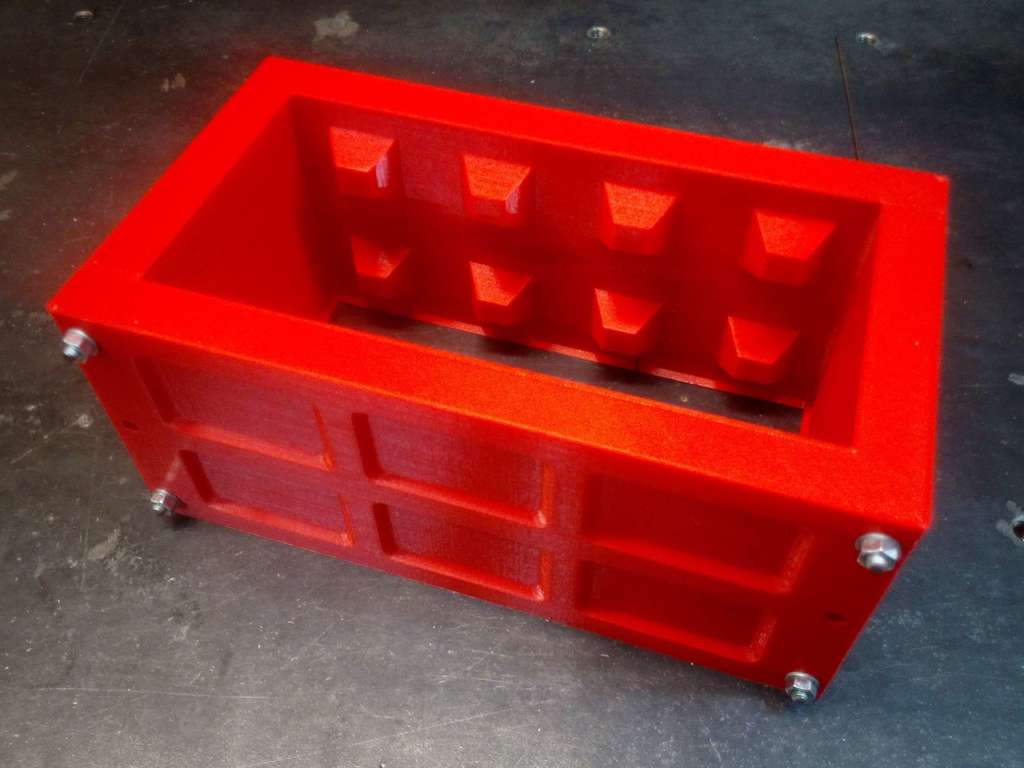

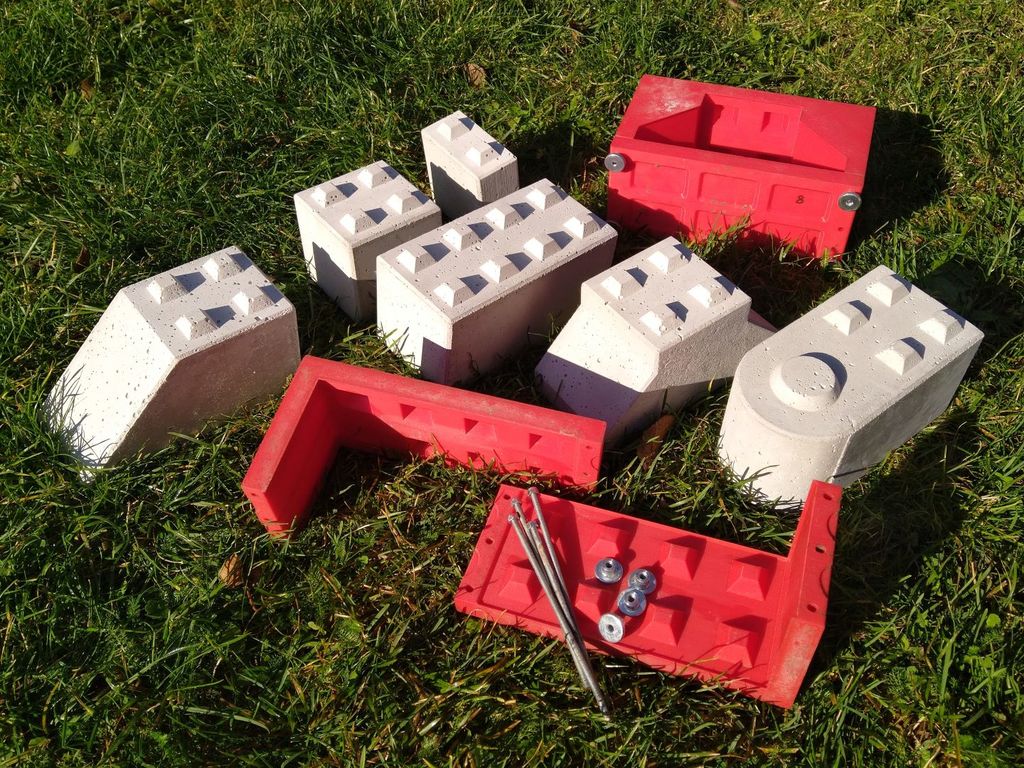

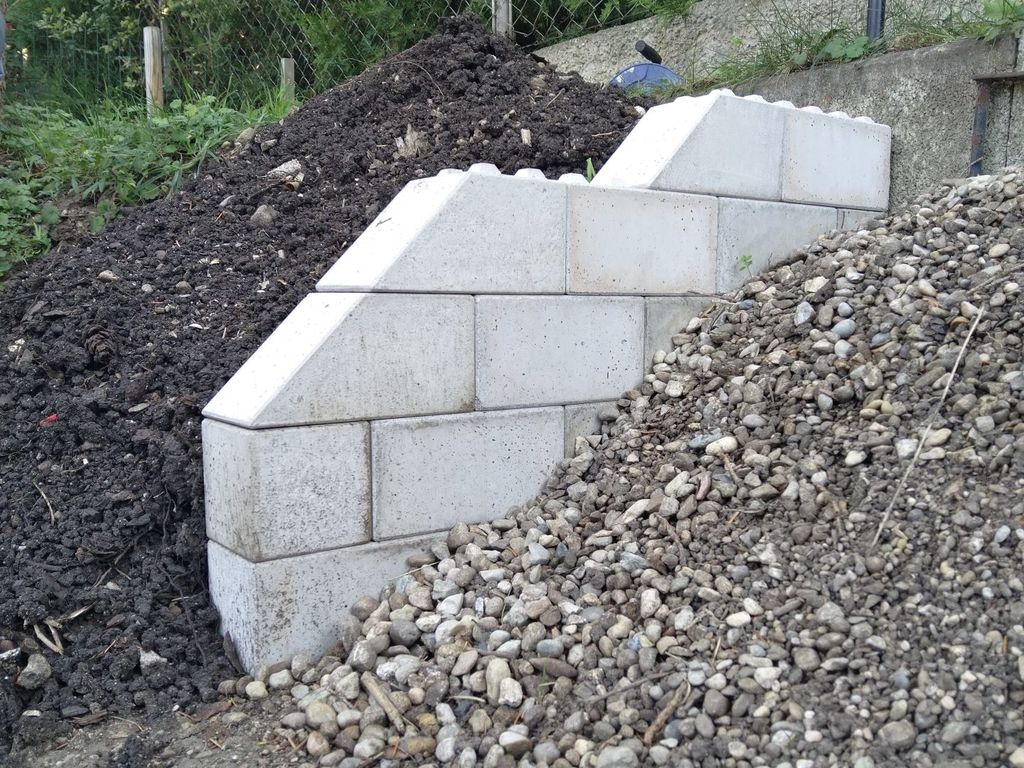

Khuôn đúc block bê tông khóa liên kết (interlocking) dạng tường chắn đất tỉ lệ (scale) cho RC-truck và các cảnh chơi máy công trình/đường chạy.

Model gốc là block tiêu chuẩn 160x80x80cm ở tỉ lệ 1:8.

Scale theo tỉ lệ bạn cần:

1:6 133.3% (dùng M6)

1:8 100% (dùng ty ren M5 để lắp ráp)

1:10 80% (dùng M4)

1:12 66.7% (dùng M3)

1:14 57.1% (khoan lên 3 mm và dùng M3)

1:14.5 55.2% (khoan lên 3 mm và dùng M3)

1:16 50% (dùng M2.5)

Nếu làm tỉ lệ nhỏ hơn thì có thể in thẳng các viên block sẽ hợp lý hơn, bạn xem ở đây:

Trong đó có block nguyên, nửa, một phần tư, block dốc, bản lề và block nền móng. Bạn muốn thiếu biến thể nào thì cứ đề xuất.

Khuyến nghị in:

Khuyên dùng infill gyroid và PETG để khuôn có độ ổn định hóa học khi tiếp xúc phụ gia bê tông và dầu tách khuôn.

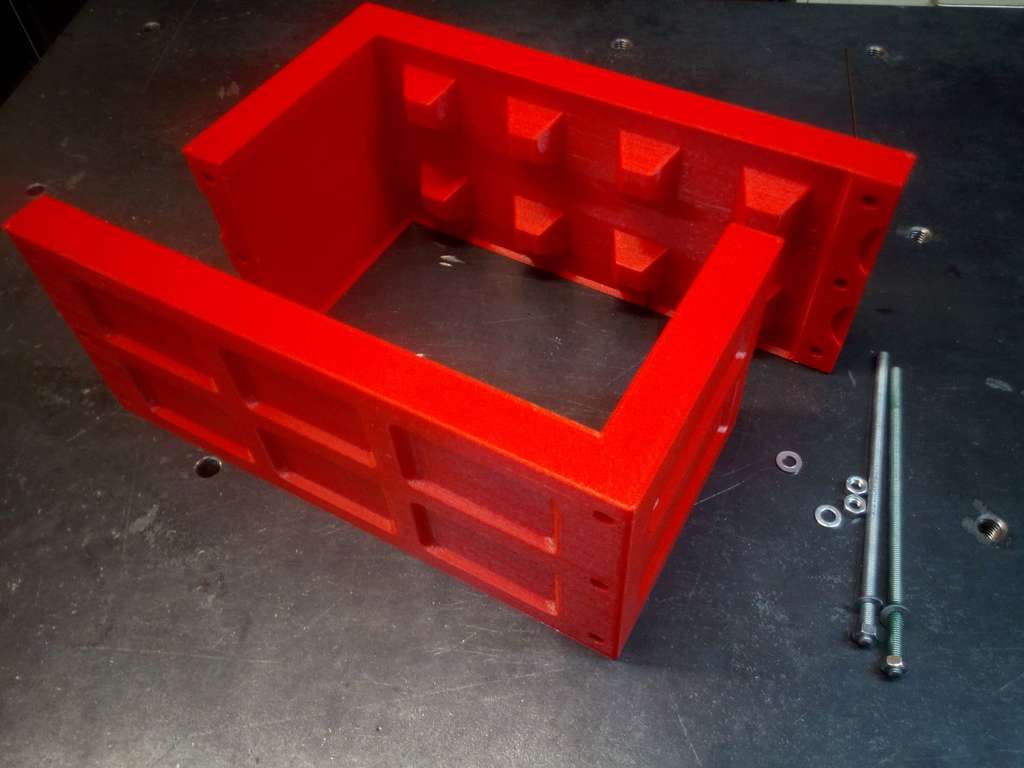

Hướng in lý tưởng là đặt nằm ngang (như file đã chuẩn bị sẵn) vì sau này dùng đúng tư thế đó để đổ khuôn. (dấu chân chữ L trên mặt bàn in).

Nozzle 0.4 mm để bề mặt mịn, ít phải xử lý sau in (hoặc 0.6 mm + arachne).

Khuyến nghị độ dày thành 1.2 mm (3 perimeters với nozzle 0.4, 6 lớp bottom và 6 lớp top, layer height 0.2 mm)

Mẹo đổ bê tông:

Công thức bê tông mình dùng: (nhớ scale nguyên liệu theo lũy thừa 3 vì thể tích thay đổi theo 3 chiều)

block nguyên (160x80x80) scale 100%: 480 ml nước, 5 g sợi PP, 13 ml chất hóa dẻo (plasticizing agent), 4000 g bê tông trộn sẵn (premix) (cỡ hạt 0-4 mm).

Với các block khác, bạn ước lượng lượng bê tông theo thể tích (2000 g premix cho mỗi lít) rồi điều chỉnh. Mình thường cho dư thêm 500 g bê tông để chắc chắn nó đầy hết các khuôn đã chuẩn bị, và làm khoảng ~10–12 kg mỗi mẻ. Lượng đó trộn tay trong xô vẫn ổn.

Với tỉ lệ nhỏ hơn, mình gợi ý bỏ sợi đi để khuôn được điền đầy tốt hơn.

• Dùng tấm thép phẳng làm đáy (mặt đáy của phần đúc sẽ là mặt ngoài nhìn thấy của viên block)
• Nên dùng dầu tách khuôn (mình chưa thử khi không dùng).
• Giảm lượng nước trong hỗn hợp là rất quan trọng (dùng chất hóa dẻo).
• Dùng rung để đuổi bọt khí (máy multitool rung hoặc tương tự).

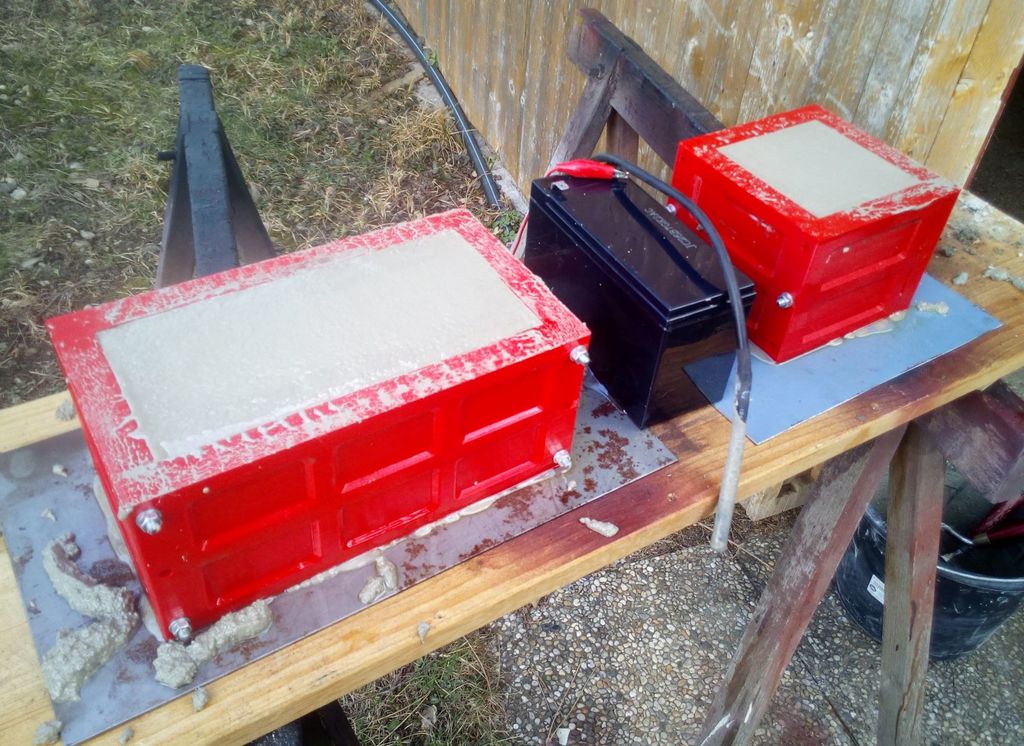

Mặt trên nên được miết/phẳng theo độ hoàn thiện mong muốn sau khi bê tông bắt đầu se lại. Thời điểm mình thấy hợp lý nhất là khoảng ~2 giờ sau khi đổ. Giữ bề mặt ẩm liên tục sẽ giúp bề mặt đẹp (che bằng miếng bìa carton hoặc nắp nhựa nhưng không được chạm vào phần bê tông còn ướt).

Có thể tháo khuôn sau 24h nhưng viên block vẫn còn mềm và cần 2+ tuần để đạt độ cứng chuẩn. Mình thường ngâm các viên block ngập nước trong xô vài ngày để đảm bảo đạt độ cứng tối đa khi dưỡng hộ.
