Ngàm/đế mở rộng cho Ring Wired Doorbell Pro (Video Doorbell Pro 2)

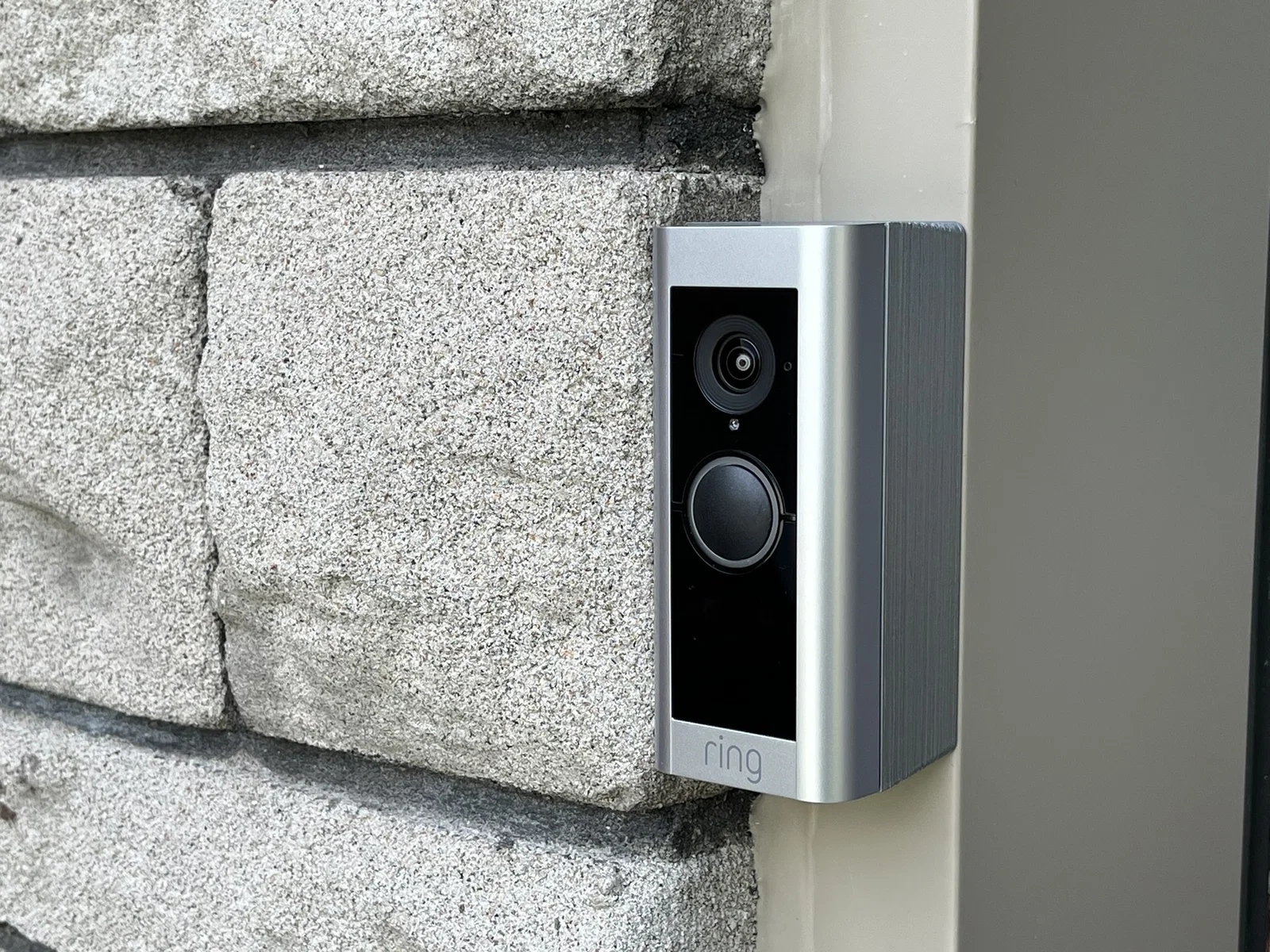

Ngàm/đế mở rộng này giúp đưa Ring Wired Doorbell Pro (Video Doorbell Pro 2) vào đúng vị trí khi khung cửa của bạn bị thụt vào sâu hơn so với phần siding bên cạnh. Khi đưa chuông cửa ra ngang (flush) với siding, bạn sẽ có góc camera tốt hơn hẳn.

Thiết kế này cũng có tích hợp rãnh thoát nước để phòng trường hợp có hơi ẩm hoặc nước ngưng tụ lọt vào. Khu vực đi dây được làm dốc lùi về phía khung và chảy xuống bên phải, nơi có lỗ thoát nước.

Mình có 2 phiên bản ở đây, nhưng nếu bạn cần kiểu khác thì nhắn mình. Mình có thể dễ dàng thu hẹp phần đế bên trái/phải và chừa chỗ cho một dải keo trám (caulking strip).

Hướng dẫn in

• Chọn loại mount phù hợp nhất với bạn.
• Chọn vật liệu phù hợp với nhu cầu sử dụng.
• In file .stl đúng theo hướng (as-oriented).
• In kèm brim có thể sẽ hữu ích.

Hướng dẫn lắp đặt

• Dùng vít #6 hoặc #8, bắt chặt extension bracket lên bề mặt lắp đặt, đồng thời luồn dây qua cẩn thận.
• Đấu nối chuông theo hướng dẫn của hãng và căn chỉnh cho thẳng với bracket.
• Cố định chuông vào bracket bằng các vít lắp ngắn 5/8" đi kèm, theo hướng dẫn của hãng.

Ghi chú

• Mình thiết kế mẫu này bằng OpenSCAD và đã tham số hoá đầy đủ. Nếu bạn muốn chỉnh sửa đơn giản cho mục đích khác (ví dụ: thu hẹp phần đế trái/phải, khoảng cách đưa ra), gửi mình vài số đo là mình xem hỗ trợ được gì.
