Cọc Tấm Lót Nền Lều Không Cần Búa (Hammerless Ground Sheet Peg)

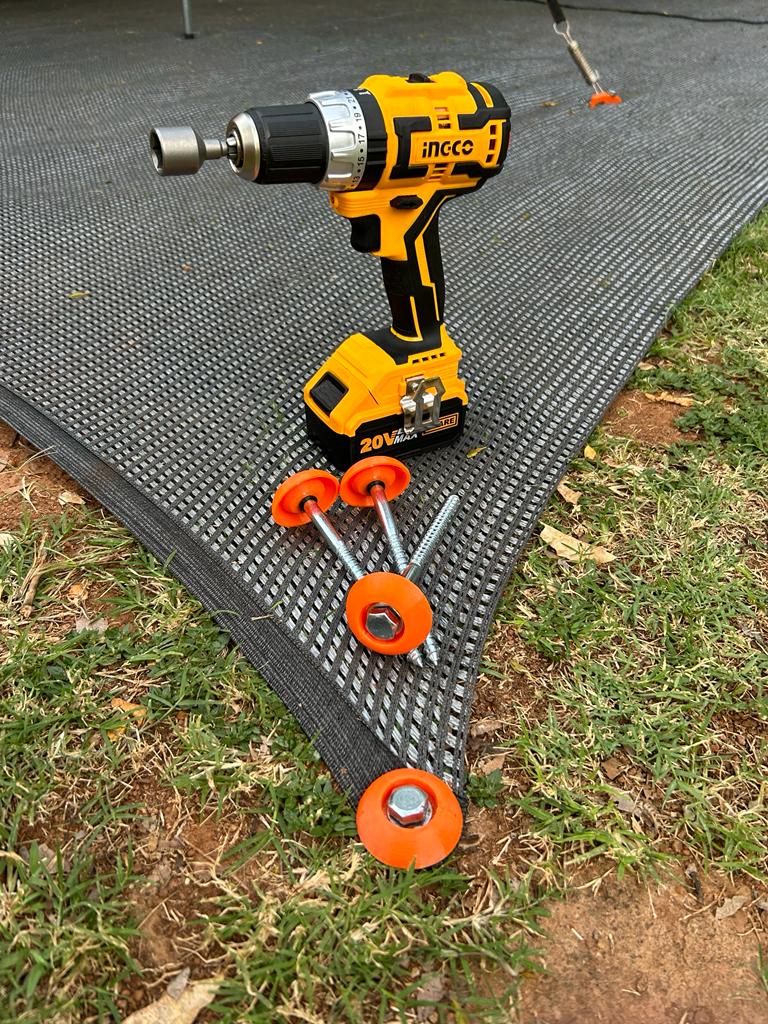

Cọc Hammerless Ground Sheet Peg dùng 10mm coach screw để vặn xuống đất cứng hoặc sỏi đá bằng máy khoan pin, khỏi cần đóng búa. Khuyên dùng PETG, in không supports, infill 95%, kèm washer và O-ring để chắc và dễ thao tác.
Mô tả
Đi cắm trại là để nghỉ ngơi, tận hưởng ngoài trời, chứ không phải để cầm búa đóng cọc thép xuống nền đất cứng như người thời đồ đá.
Giới thiệu Hammerless Ground Sheet Peg!

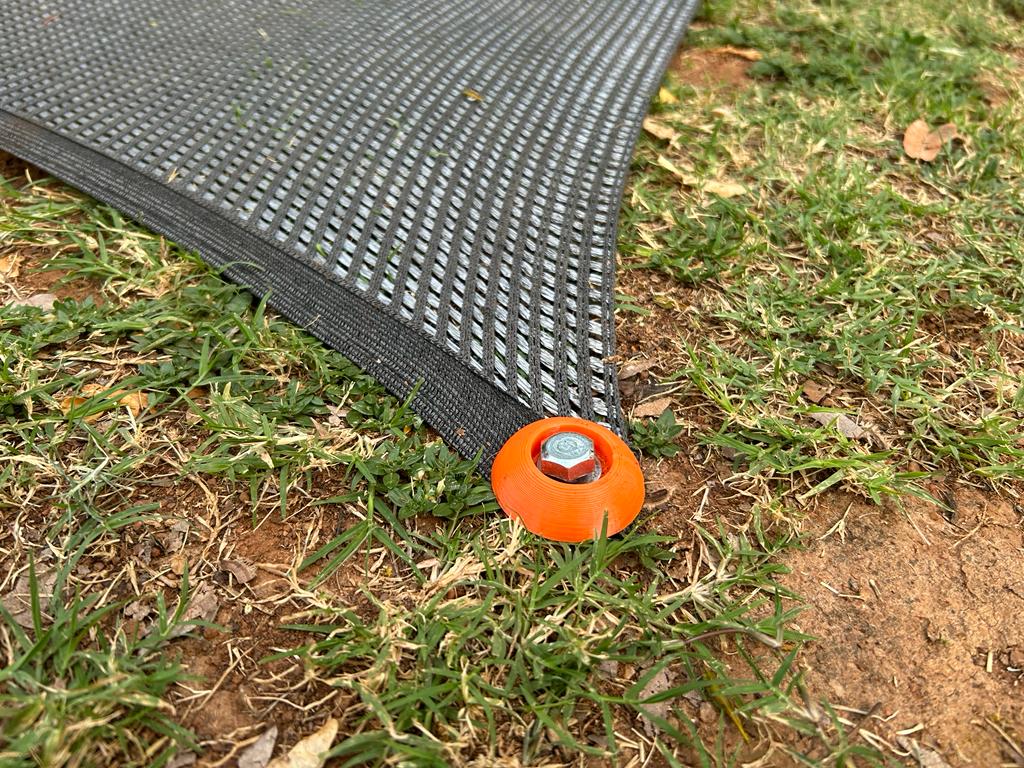

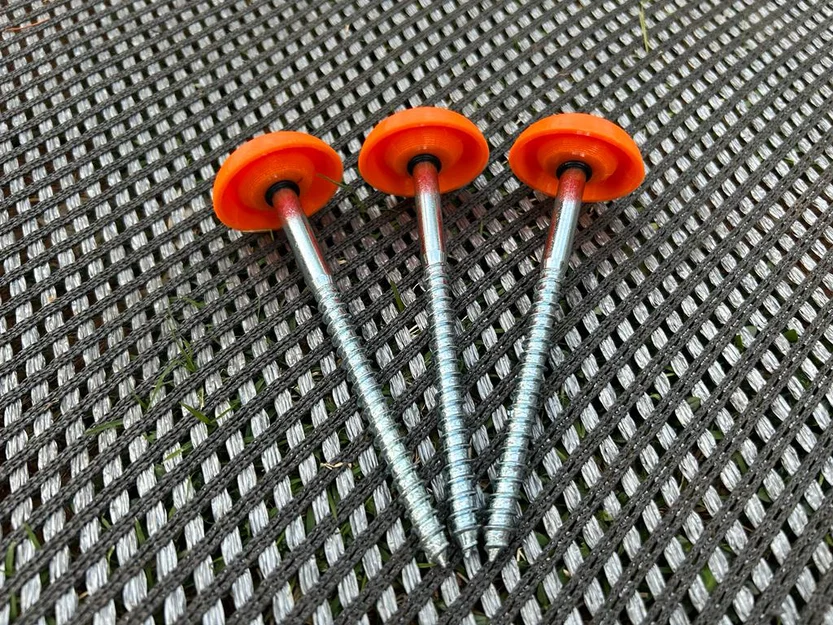

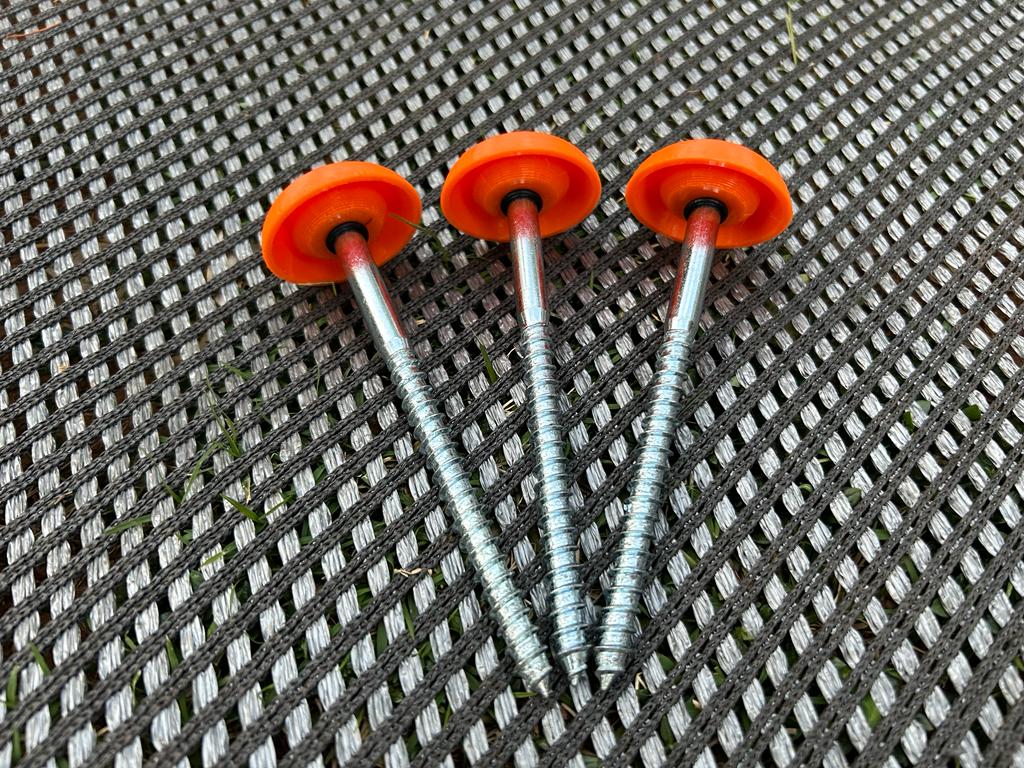

Hammerless Ground Sheet Peg dùng một con 10mm coach screw để bám chắc trên đất cứng hoặc nền sỏi đá—những chỗ mà cọc thông thường hay chịu thua. 10mm coach screw tiêu chuẩn có đầu lục giác 17mm và có thể mua với nhiều chiều dài khác nhau. Mình khuyên dùng loại dài 150mm – 200mm để độ bám tối ưu. Có thể đặt thêm một 10mm ID (Inner Diameter) flat washer giữa đầu screw và phần in 3D để phân bổ lực từ đầu screw lên chi tiết. Một O-ring đường kính 8mm có thể kéo qua screw lên sát phần in 3D để giữ không bị rơi ra trong lúc cầm nắm, thao tác với cây peg. Mình khuyên dùng O-ring có độ dày từ 2.5mm đến 3mm để tránh bị đứt.
Printing:
- Mình khuyên dùng filament PETG vì sẽ tăng khả năng chịu va đập khi sử dụng.
- In chi tiết với mặt phẳng úp xuống mặt bàn in.
- Không dùng supports.
- Nozzle 0.4mm: Wall line count = 4
- Nozzle 0.6mm: Wall line count = 3
- infill: 95%
Materials:
- Ground Sheet Peg in 3D x 1
- 10x150mm Coach screw x1
- 10mm ID flat washer x 1
- 8mm D O-ring x 1
Changelog:
- File STL Ground sheet peg V1 đã được gỡ và thay bằng V2.

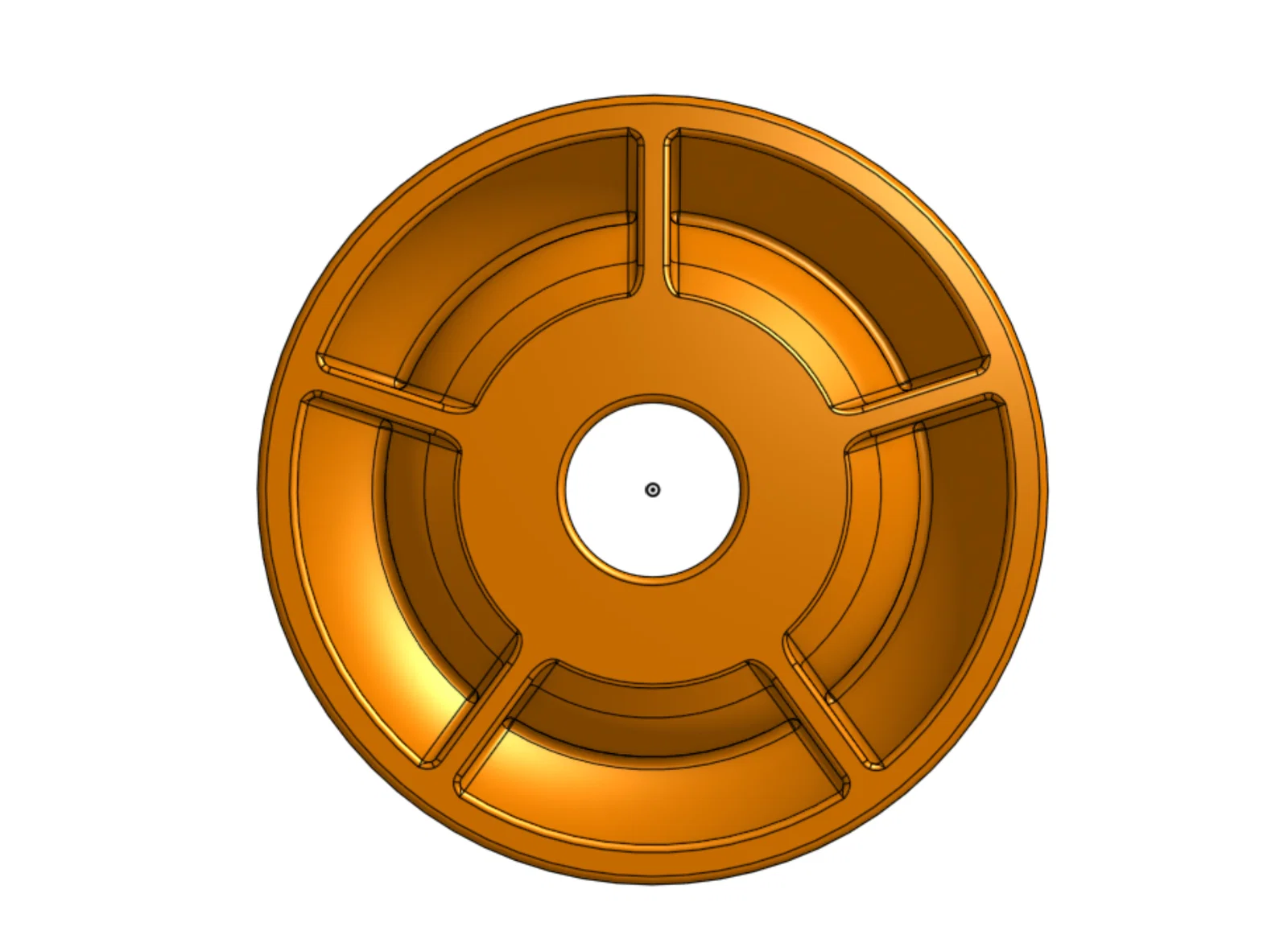

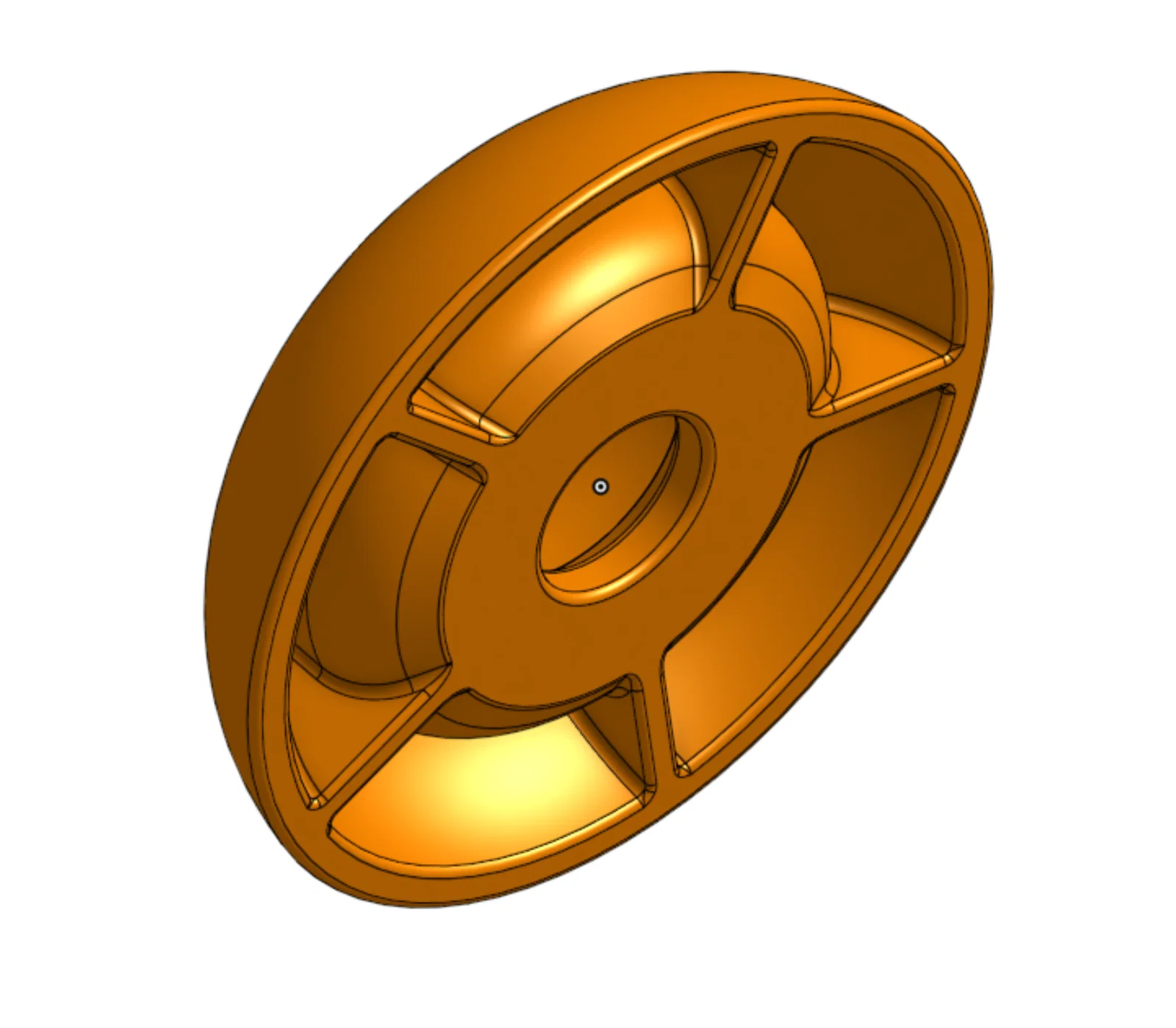

- Ground sheet peg V2 giờ có 5 gân dày 2mm ở phía dưới để tăng độ cứng kết cấu và hạn chế nứt.
Assembly:
- Đặt coach screw lên bàn, để đầu nhọn hướng lên trên.
- Luồn washer vào screw.

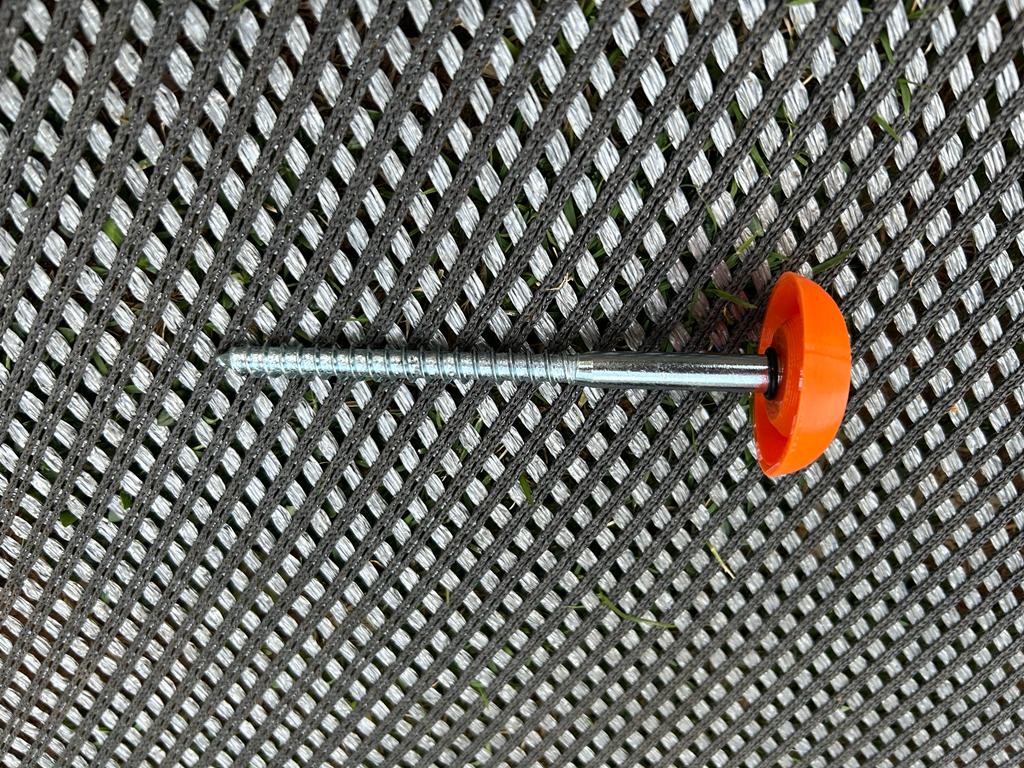

- Đặt phần in 3D vào screw theo đúng chiều như trong hình minh hoạ.
- Đặt O-ring lên đầu screw rồi vặn bằng tay cho đến khi chạm vào phần in 3D.
- Vứt cây búa đi.
