Vỏ snap cho module QC USB A&C Charge Step Down (SW3516)
Vỏ snap (lẫy gài) cho module QC USB A&C Charge Step Down SW3516 mua trên Ali. Thiết kế theo PCB ~50x20mm, không có lỗ bắt vít. Gợi ý thứ tự hàn dây/jack DC và thông số in PLA/PET-G.
Mô tả

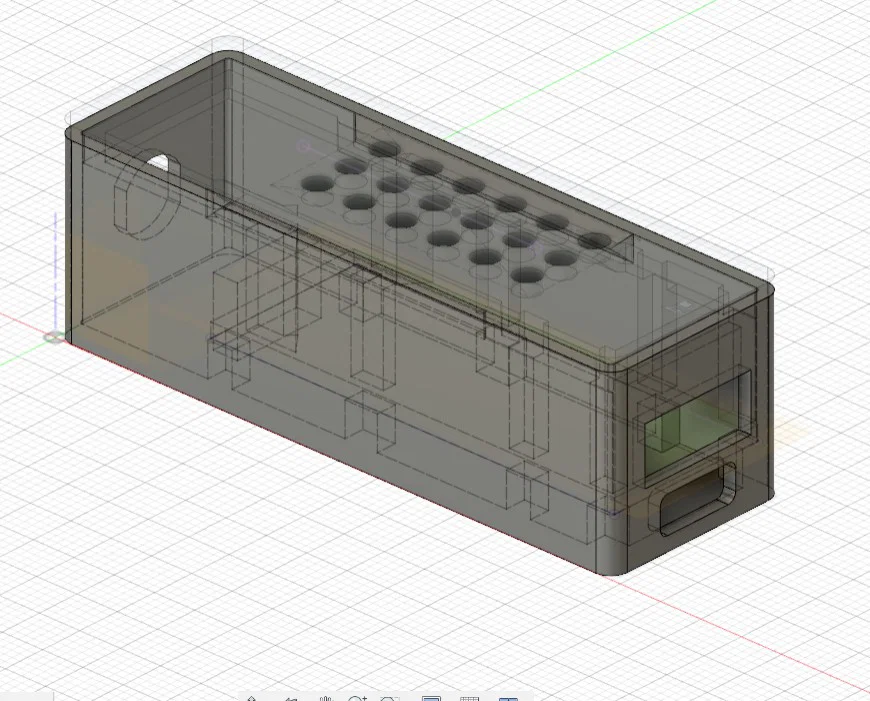

Mình thử tìm một cái housing cho cái module này mà không ra. Dựa trên một mẫu vỏ parametric đơn giản có lẫy gài, mình giới thiệu dự án đầu tay của mình.

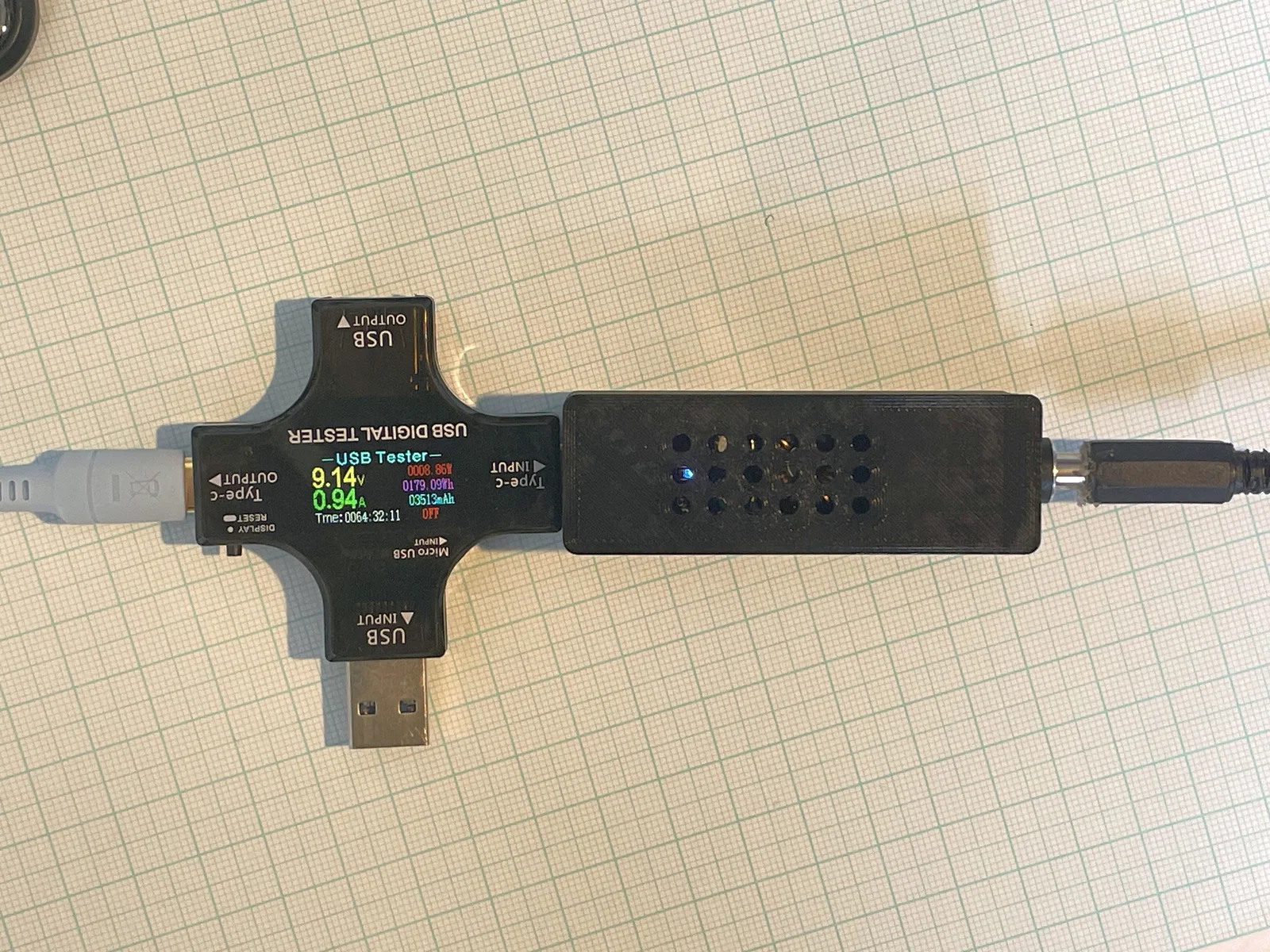

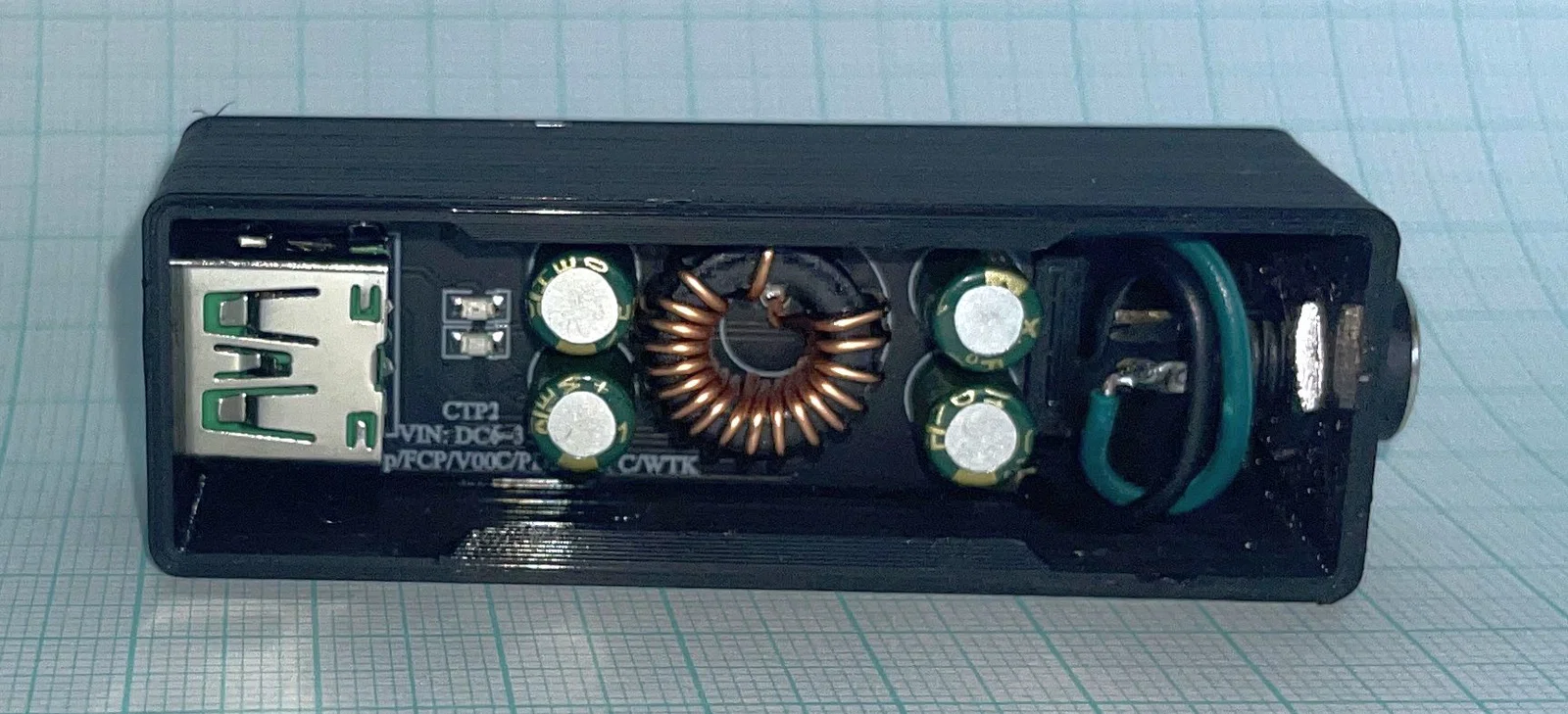

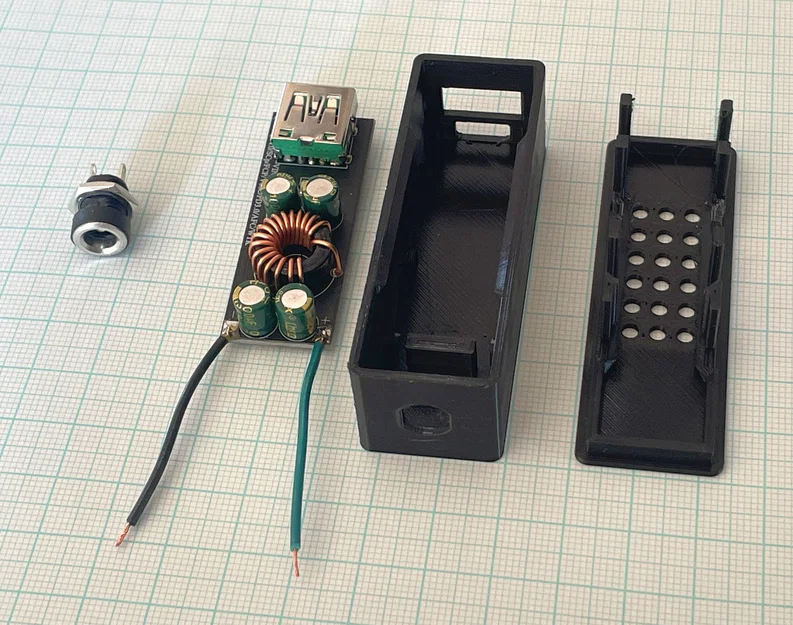

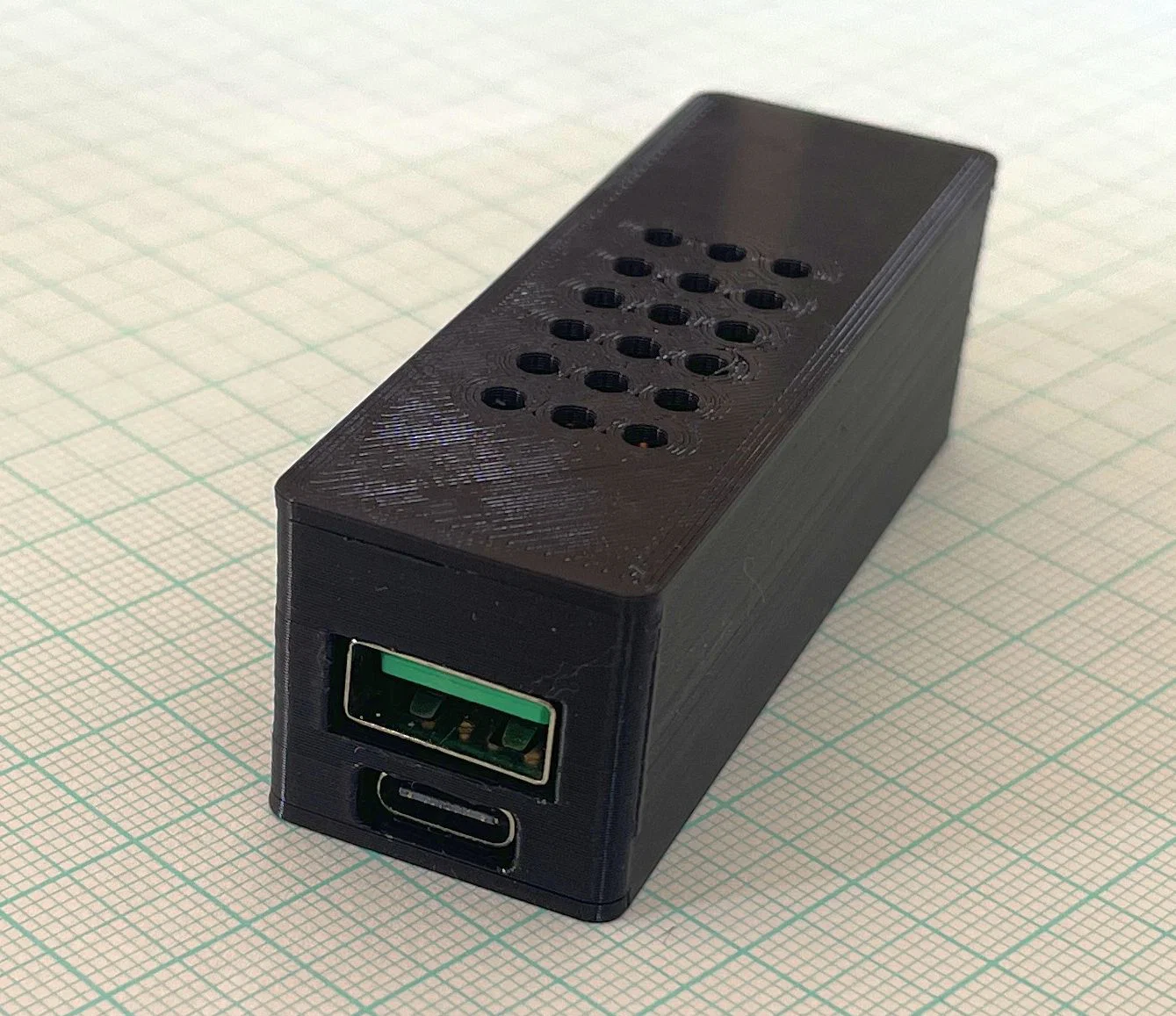

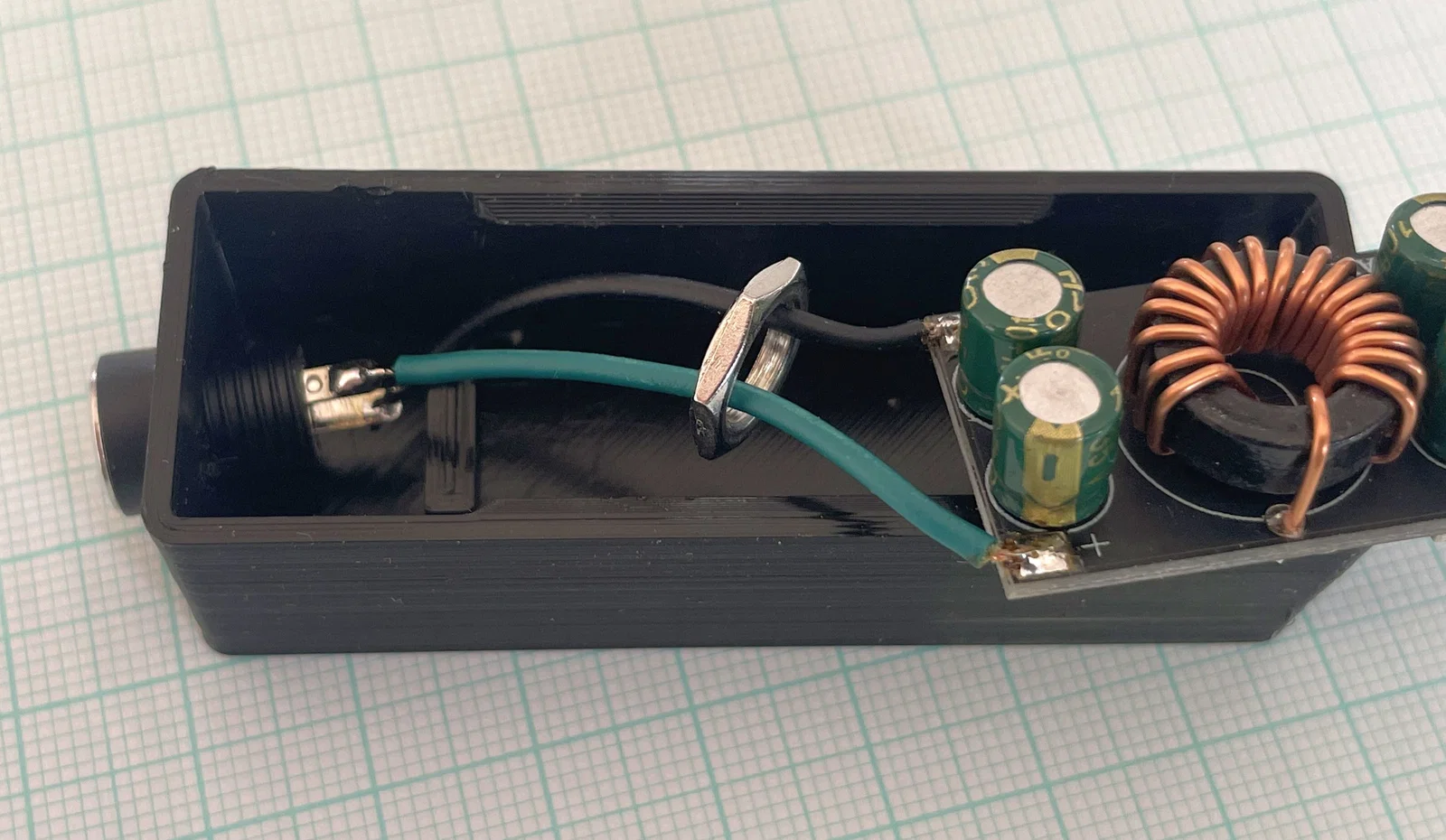

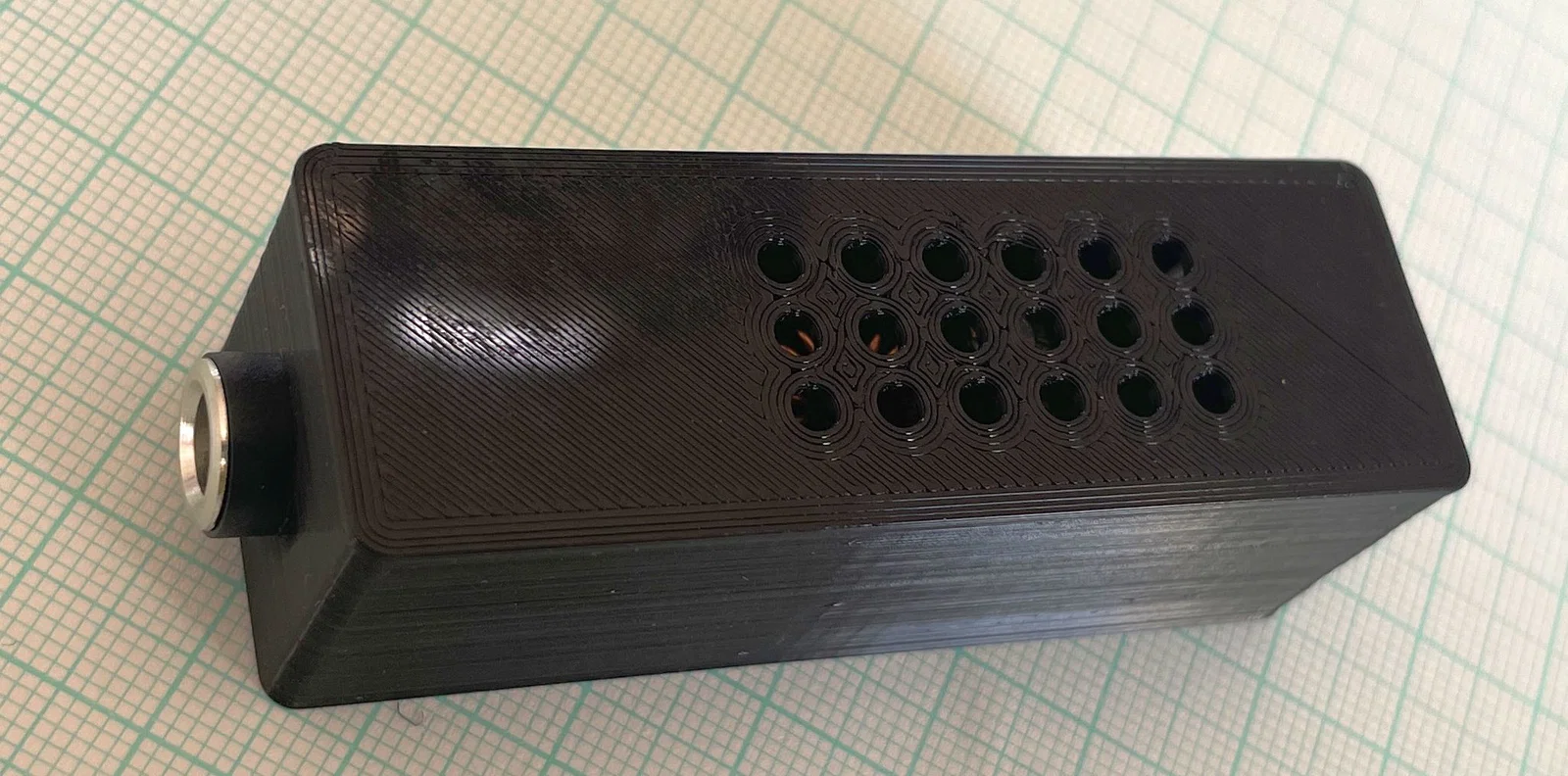

Module có trên Ali khi tìm: "QC4.0 QC3.0 1 Way USB Type-C Mobile Phone Quick Charge Adapter 6-35V Step Down Buck Boost Module SW3516": , kích thước PCB 50x20 (cái của mình 50 x 19.2). Tiếc là mặt đáy PCB có rất ít phần phẳng, chưa kể là không có lỗ bắt vít. Ở phía đối diện với USB A&C là một jack nguồn DC 5.5x2.1mm. Lưu ý là không gian khá chật: trước hết hàn dây nằm phẳng từ phía trên (đừng luồn dây qua lỗ trên PCB), rồi hàn dây vào jack DC, sau đó mới siết đai ốc. Mình có vài tấm hình của phiên bản đầu tiên. Chúc bạn in vui.
Mình in bằng PLA (PET-G chắc cũng ổn), 3 walls, 3 top/bottom, infill 30% là ok với mình (xem hình). Mình dùng Ender 3 v2 (45mm/s).
