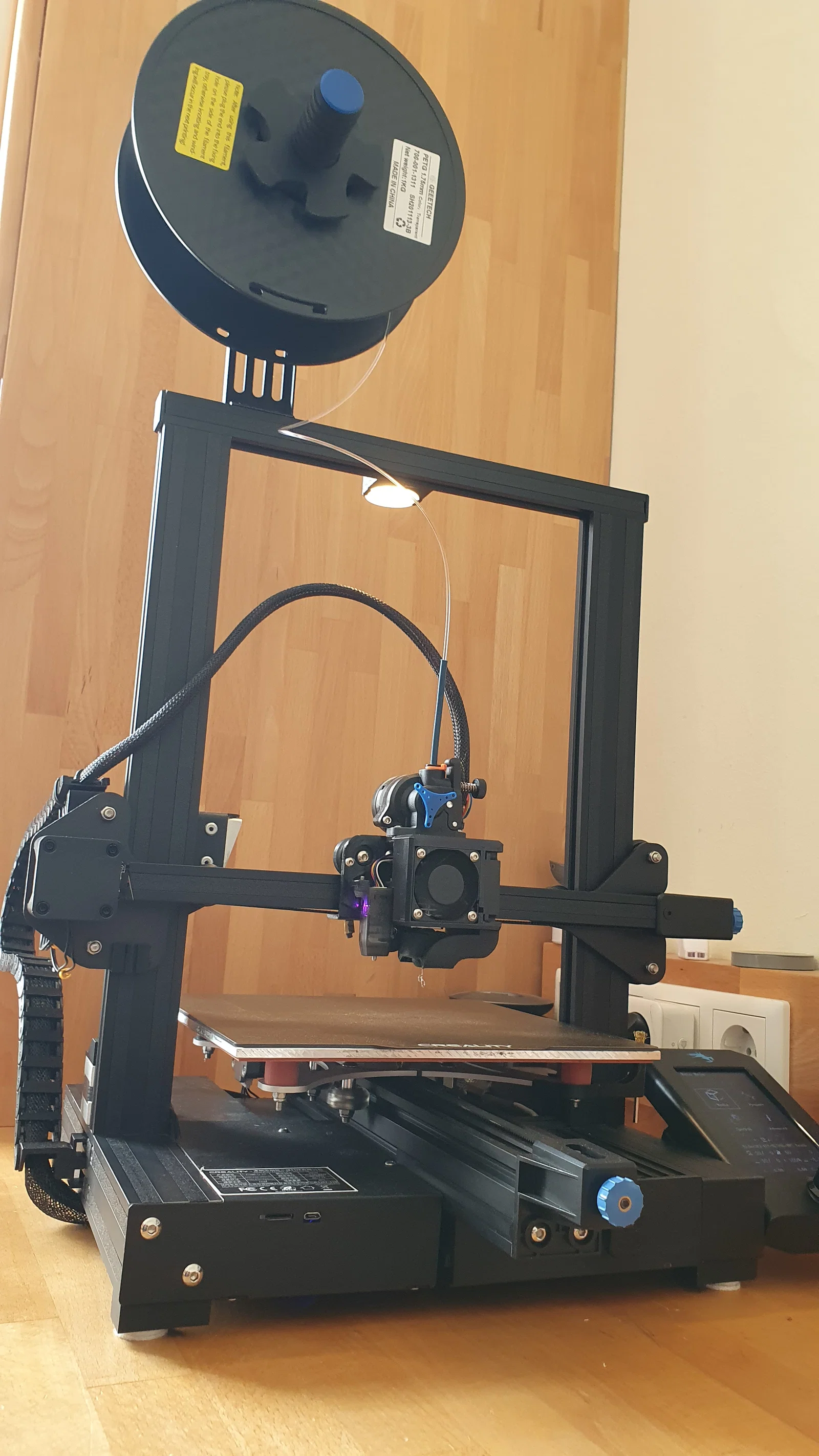

Nâng cấp Direct Drive Ender 3 V2/Pro: Fan Shroud cho LDO Orbiter 2.0
Fan shroud (fan mount) nâng cấp direct drive cho Ender 3 V2/Pro, hỗ trợ LDO Orbiter Extruder 2.0 hoặc Bowden zin, dùng được CR-Touch. Có fan duct thay thế, kèm danh sách ốc và thông số offset tham khảo.
Mô tả

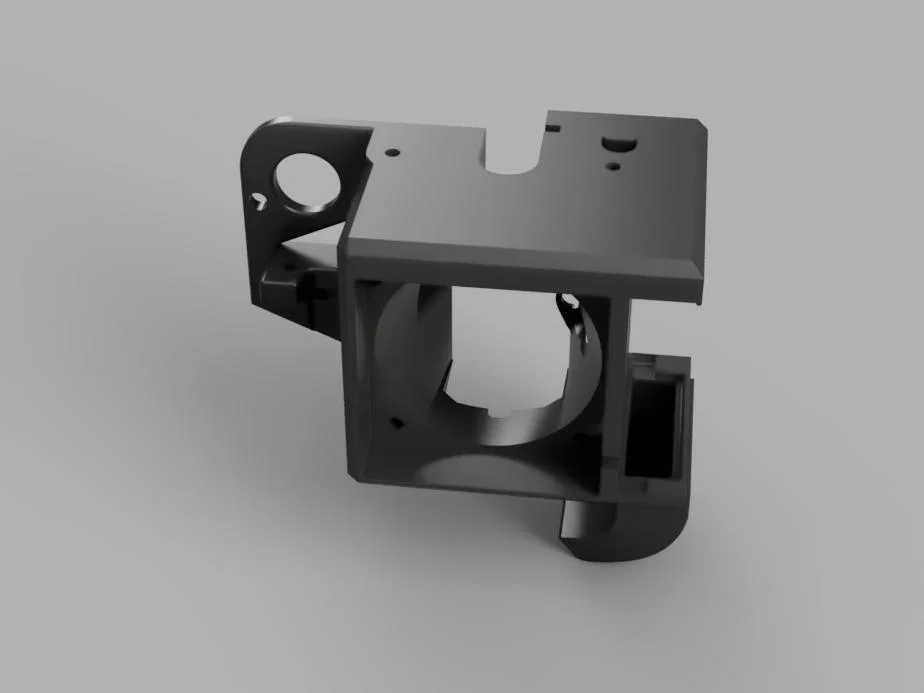

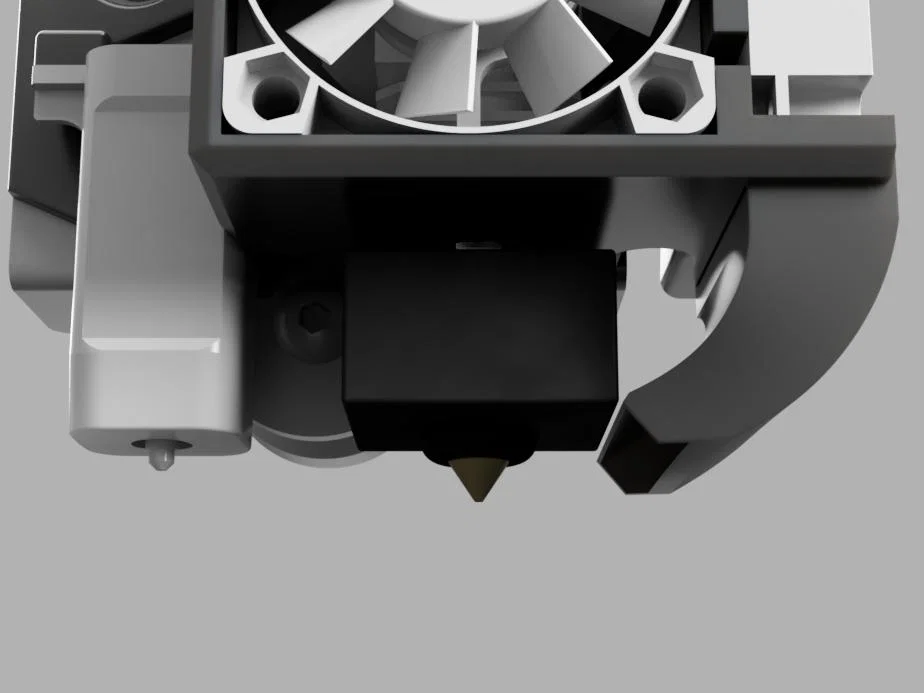

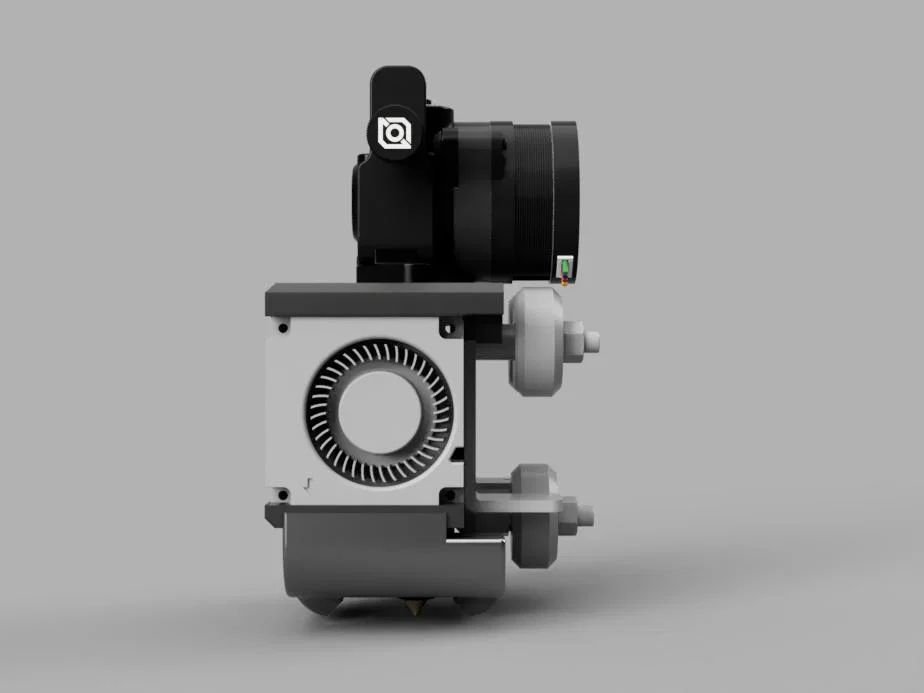

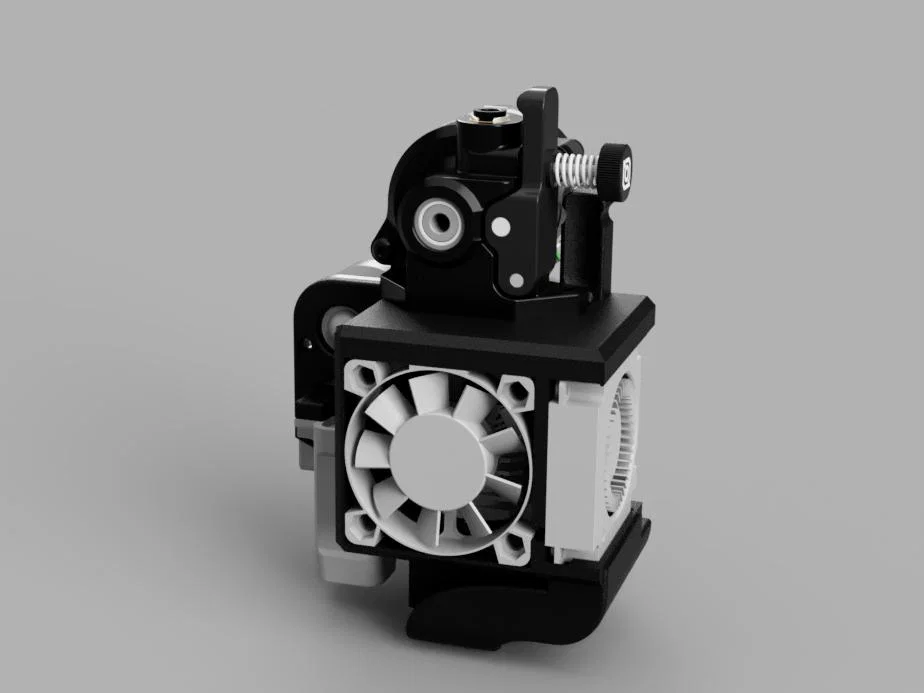

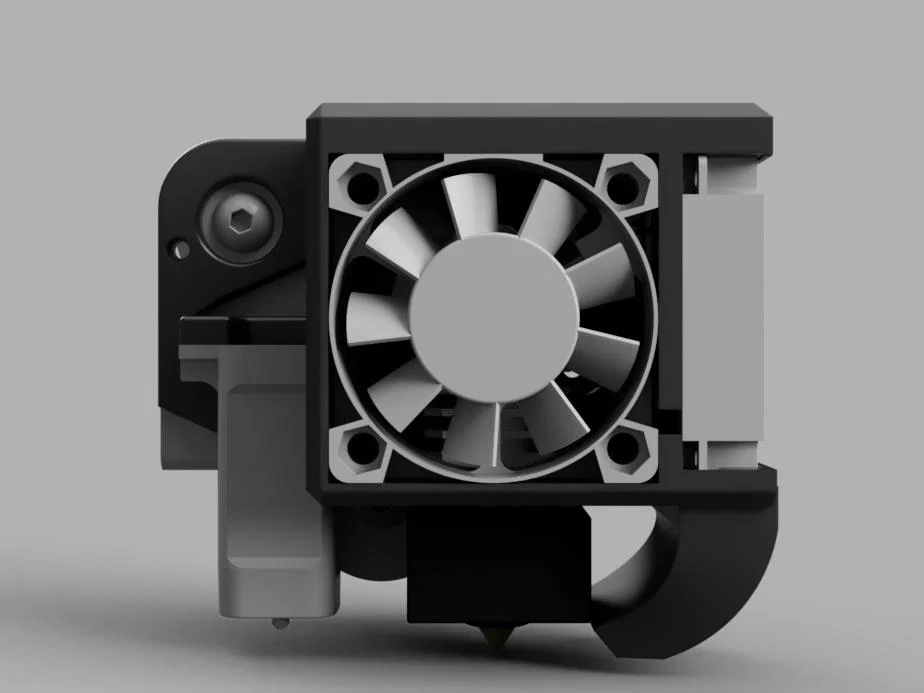

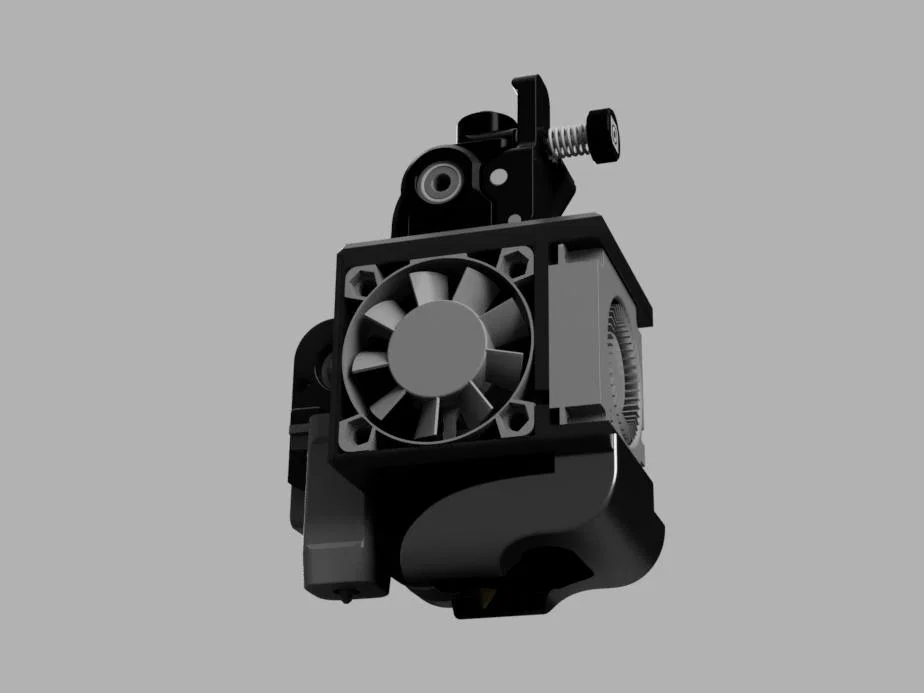

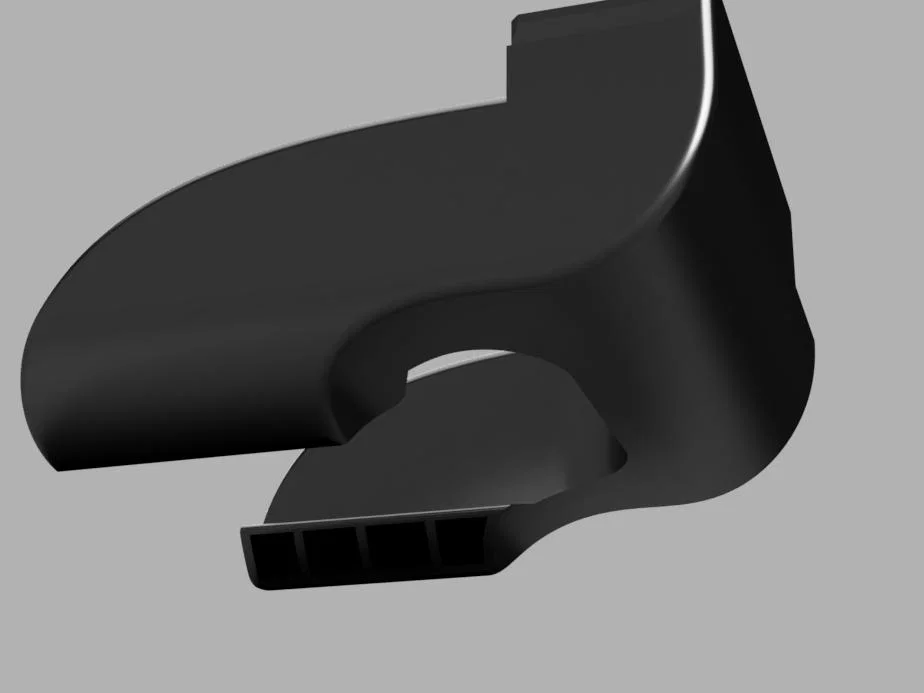

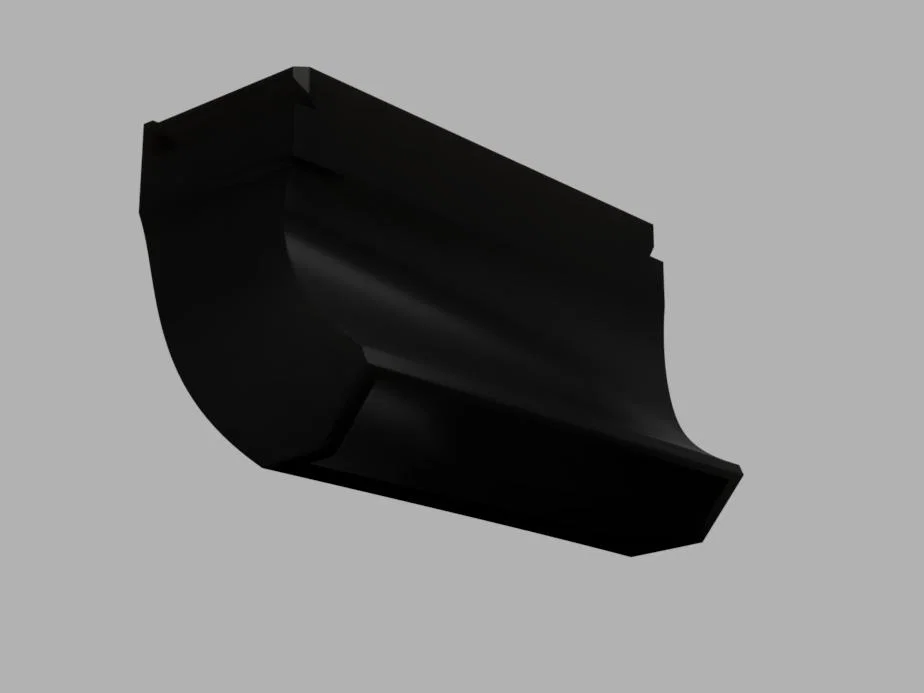

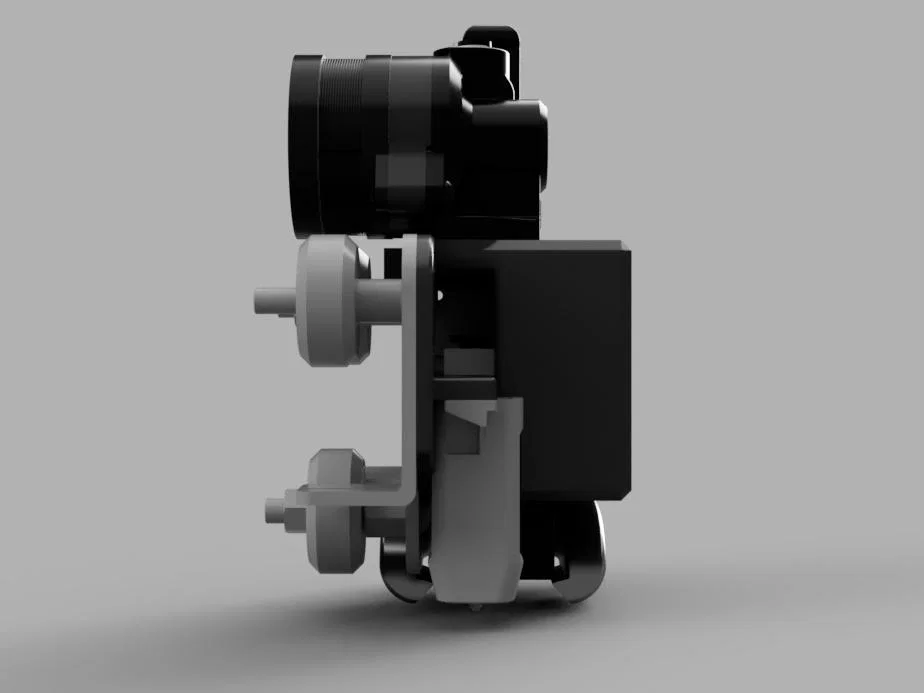

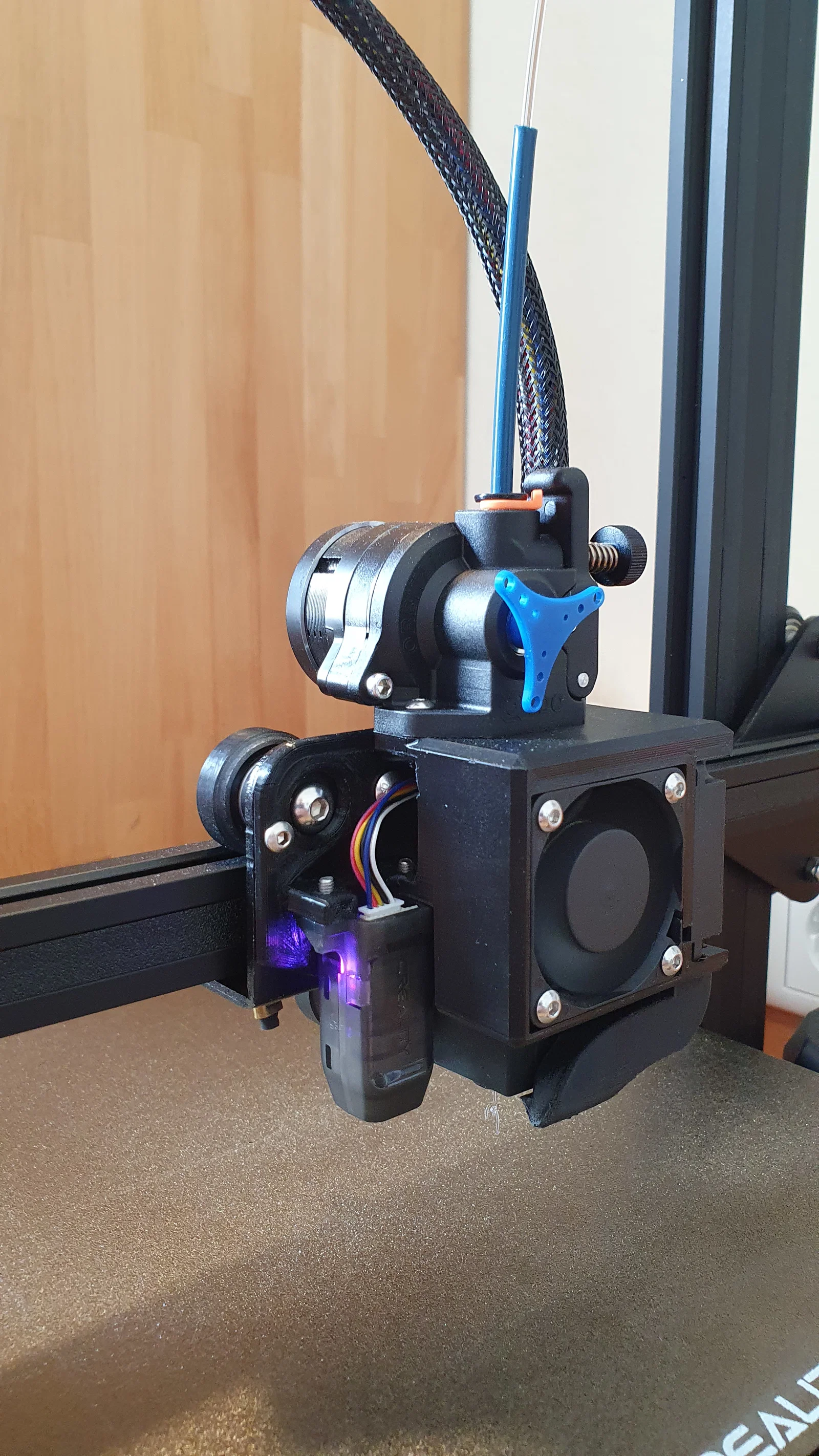

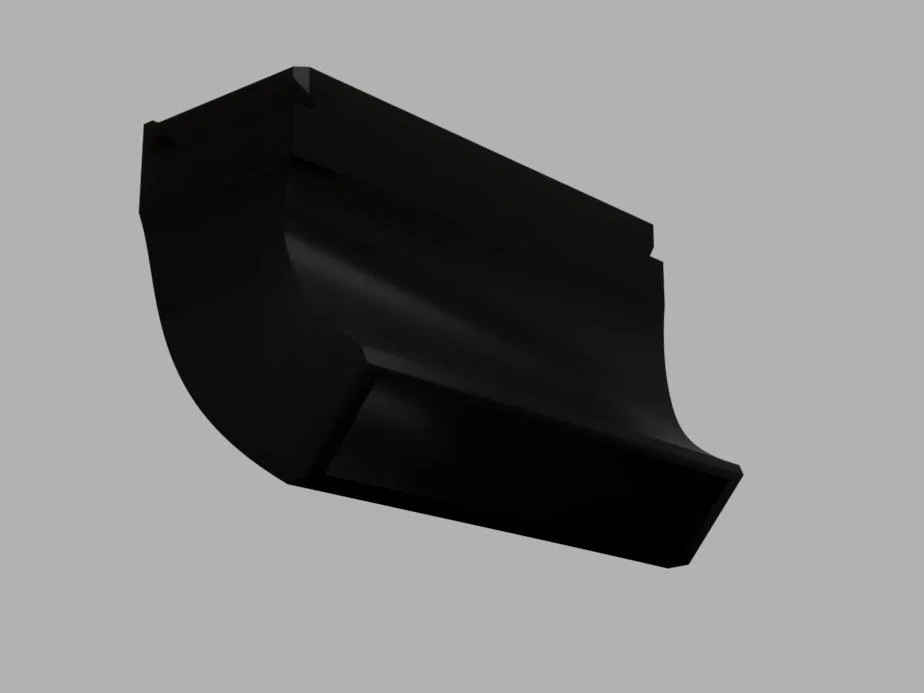

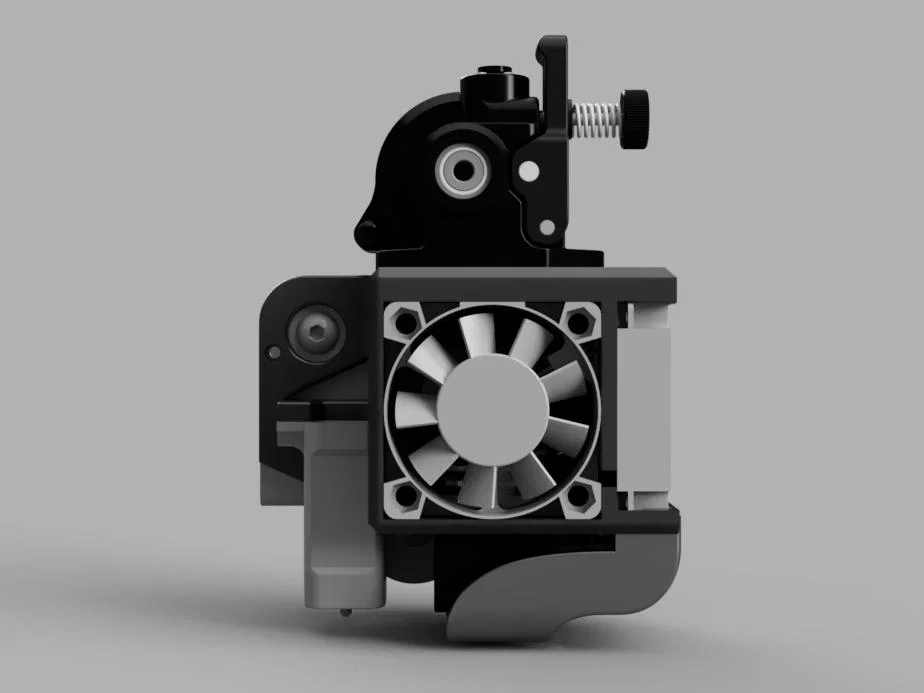

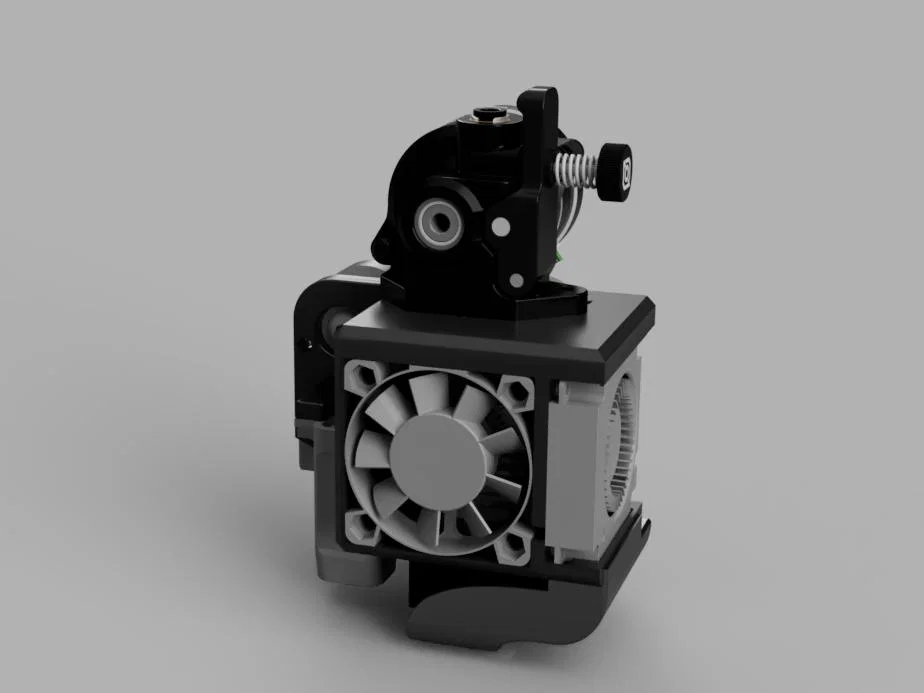

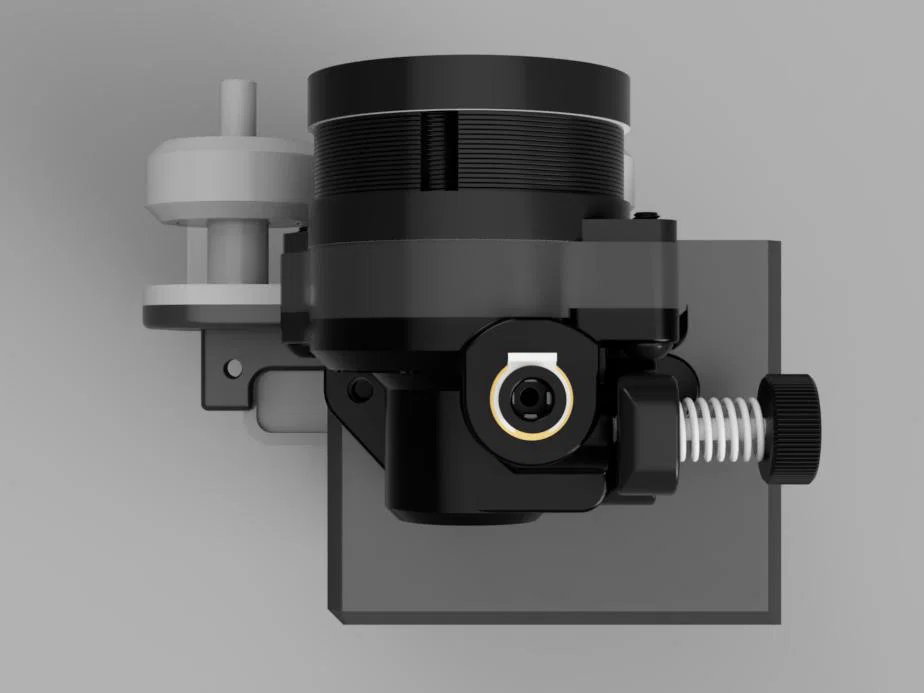

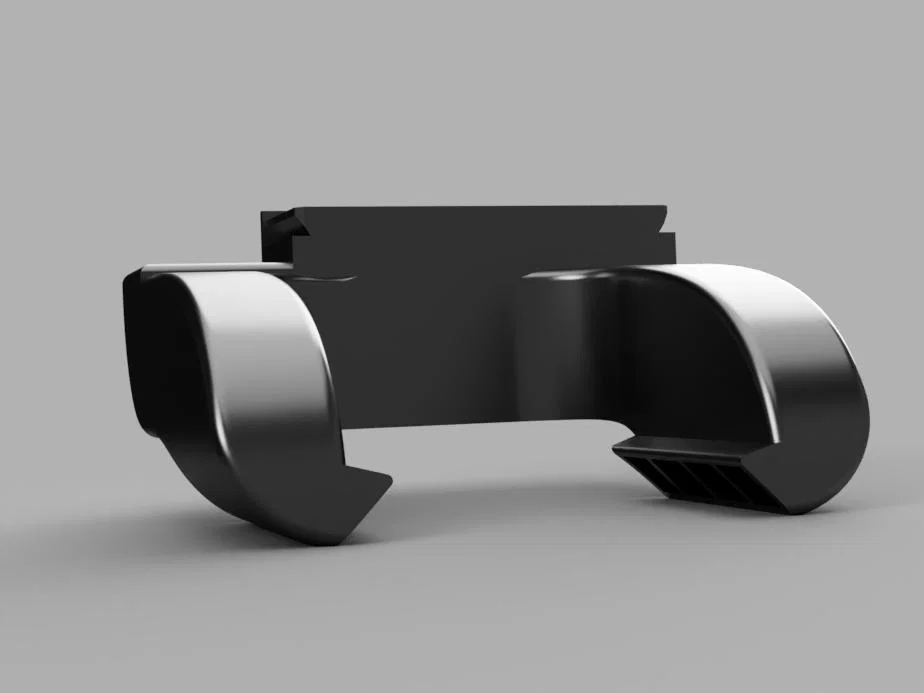

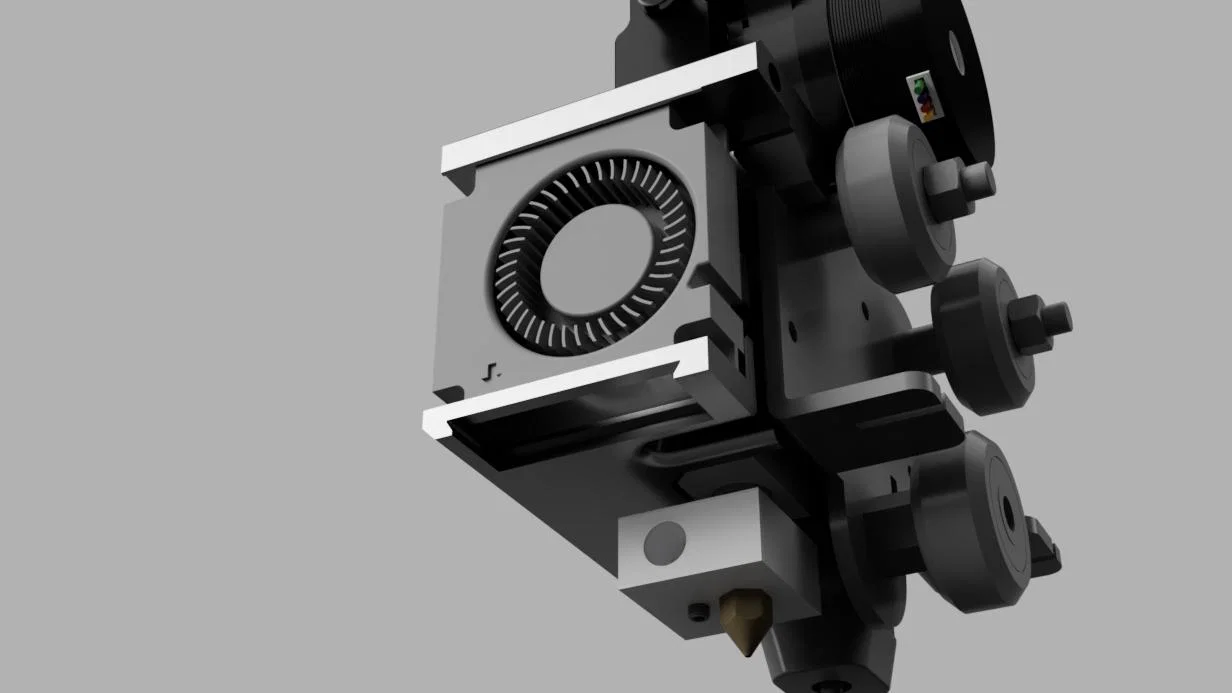

Ender 3v2 Pro Fan Shroud (fan mount) dùng với LDO Orbiter Extruder 2.0 hoặc Bowden extruder zin, kèm ống gió quạt (fan duct) có thể thay thế.
Vậy nên bạn
Dùng được các linh kiện zin và CR-Touch.

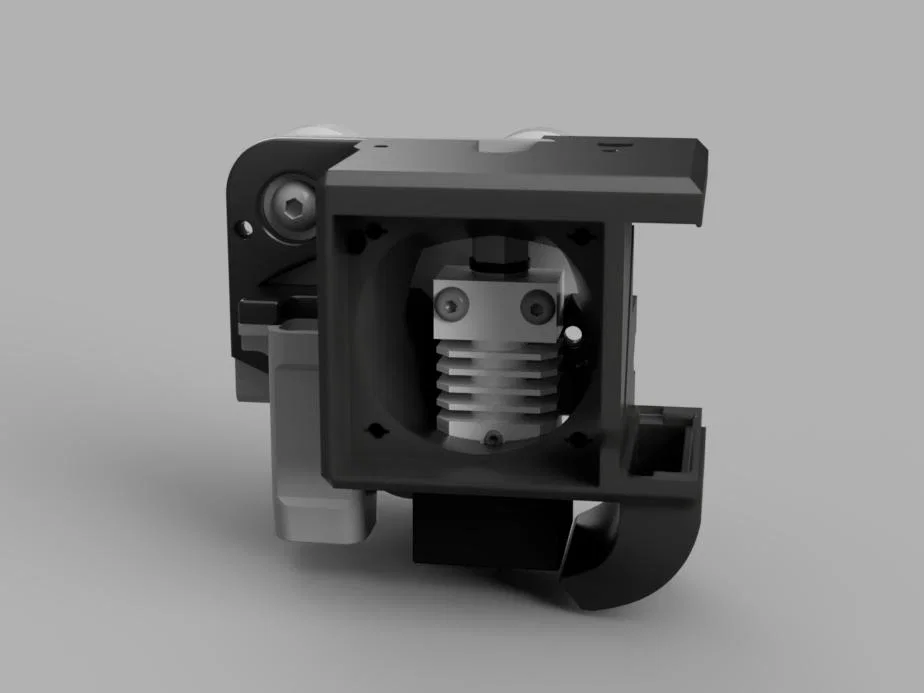

Mình dùng Micro-Swiss All Metal Hotend Kit.
Cũng dùng được Phaetus Dragonfly Hotend BMS nhưng chỉ có duoduese là không vừa.

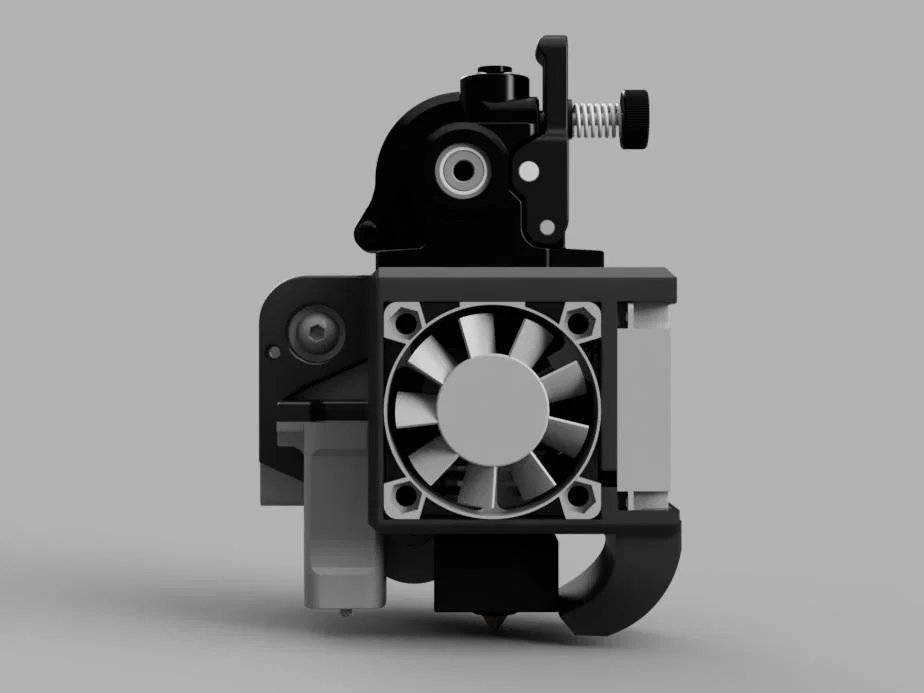

Tùy theo chi tiết cần in, bạn có thể dùng duo nozzle hoặc nozzle 1 bên. Hoặc tự thiết kế cái mới theo nhu cầu.
File obj đính kèm Tec-Orbi-Duese-Plug có thể giúp bạn làm việc này.
Bạn cần ốc Socket Button Head Screws:
5x (M3x16mm)
2x (M3x12mm)
3x (M3x8mm)

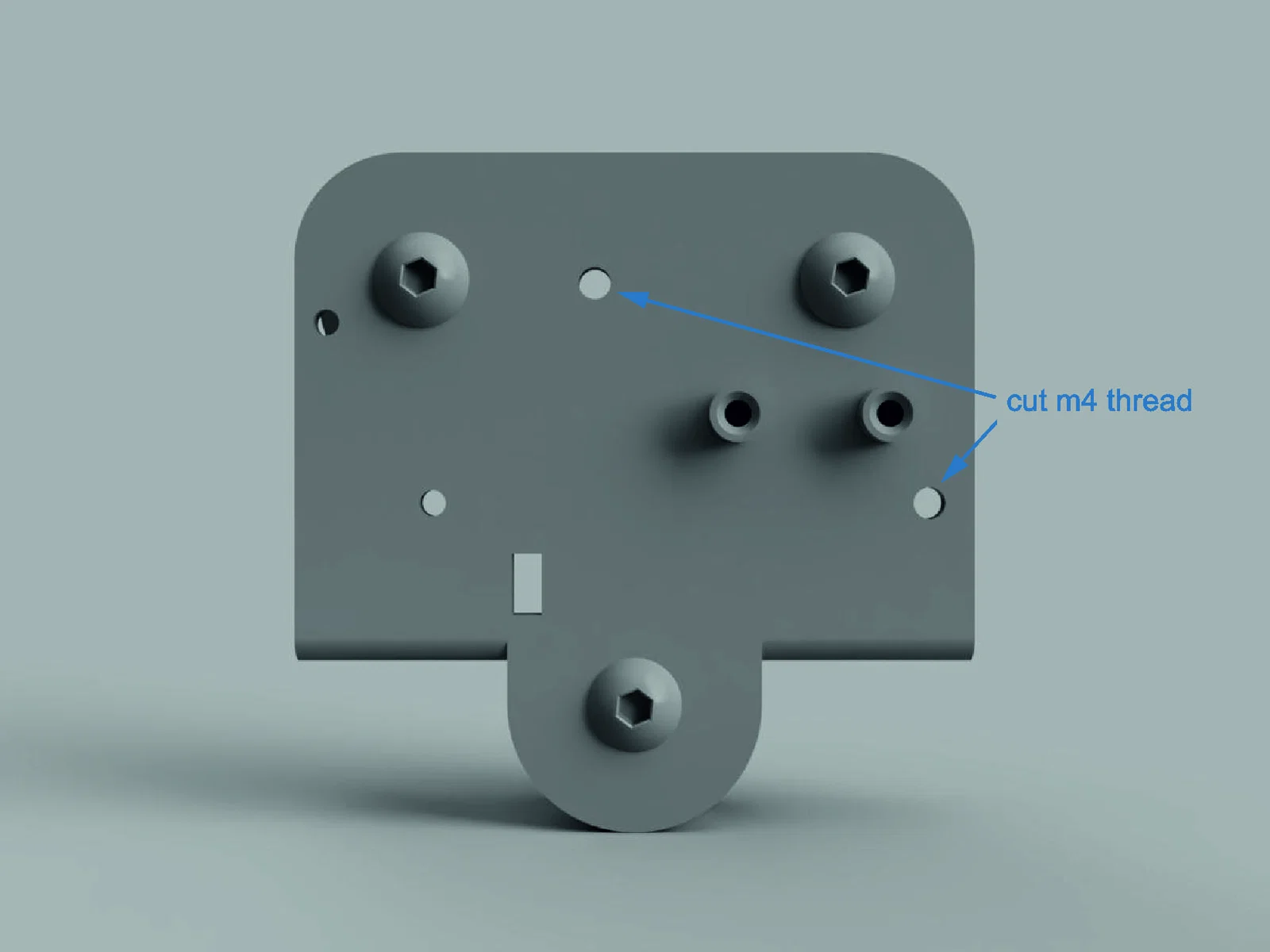

2x (M4x8mm)
1x ốc đầu chìm Countersunk Screw M4x5mm nhưng không bắt buộc
Bowden tube 36.2mm
Thiết lập đầu dò CR-Touch: X Offset -30 và y Offset 0
BL-Touch ?
z Offset khoảng -1mm

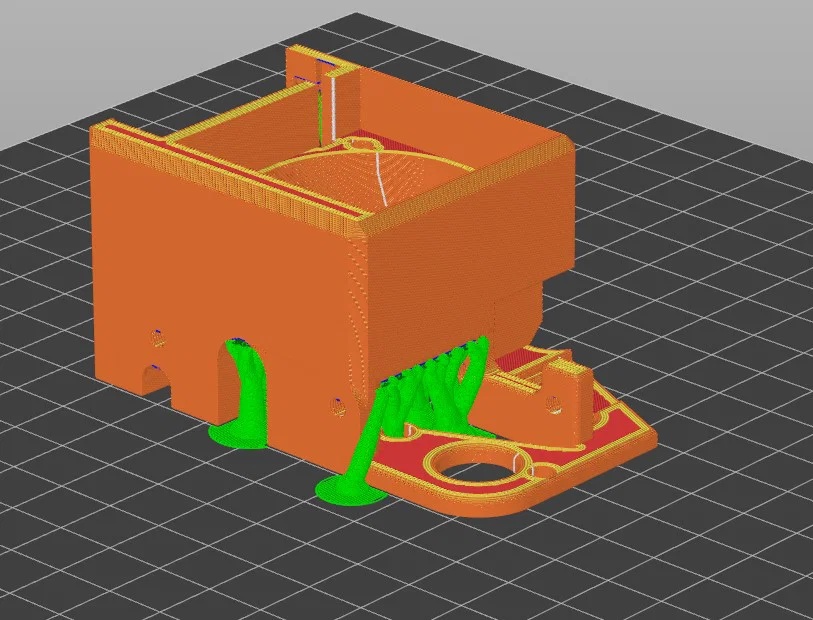

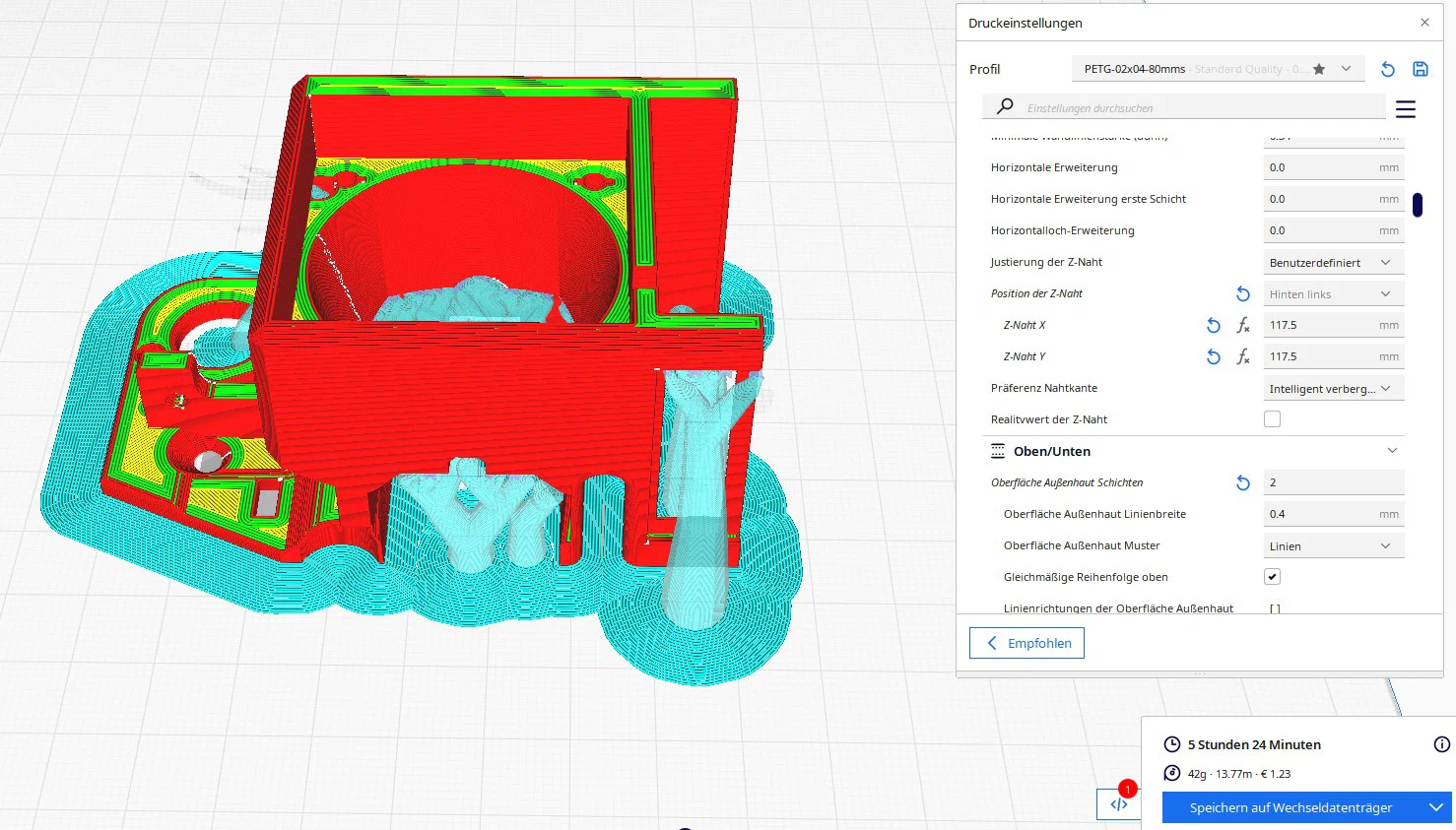

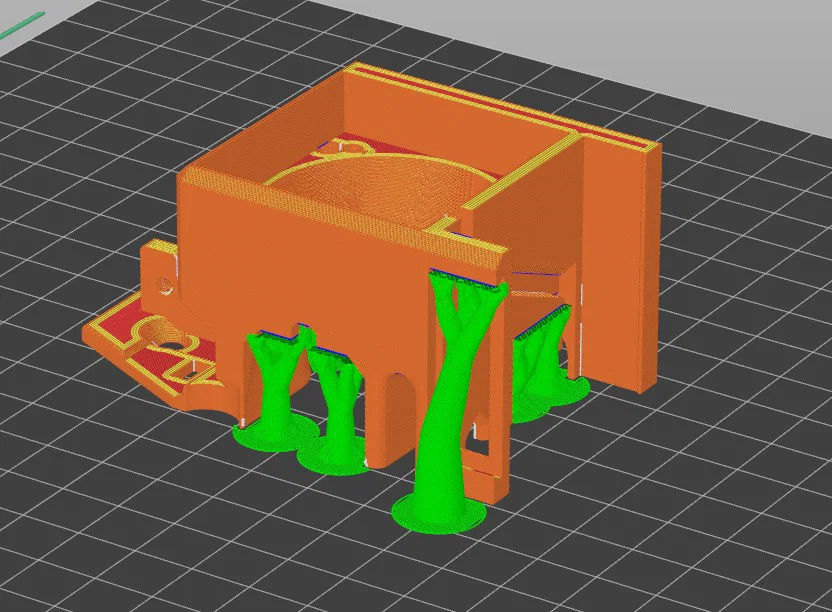

Vật liệu: PETG, ASA, ABS
