Phễu “Funnel funnel funnel” – phễu đổ nhanh cho miệng chai
Mẫu phễu cỡ miệng chai tiêu chuẩn, tối ưu đổ nhanh nhờ đầu vòi theo hiệu ứng Venturi và tiết diện oval/tri-oval giúp thoát khí, tránh nghẹt do áp suất. Có các bản v2 buồng lớn, v3 tri-oval, v4 bất đối xứng.
Mô tả
Đây là phiên bản thiết kế phễu đổ nhanh của mình.

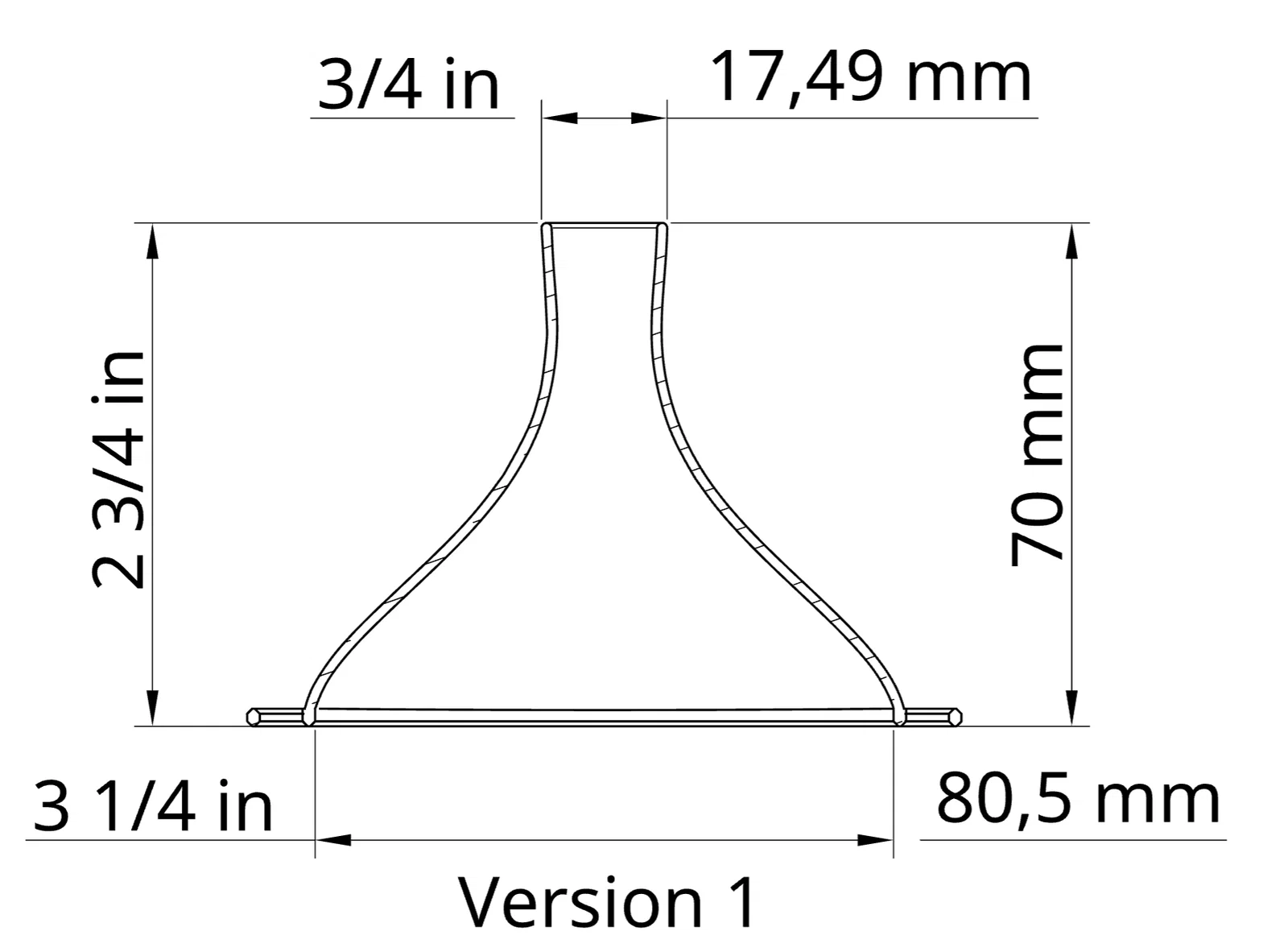

Kích thước được canh cho miệng chai tiêu chuẩn.
Dù hình dáng đơn giản và gọn, nó có vài điểm không “chuẩn” theo kiểu phễu thường:

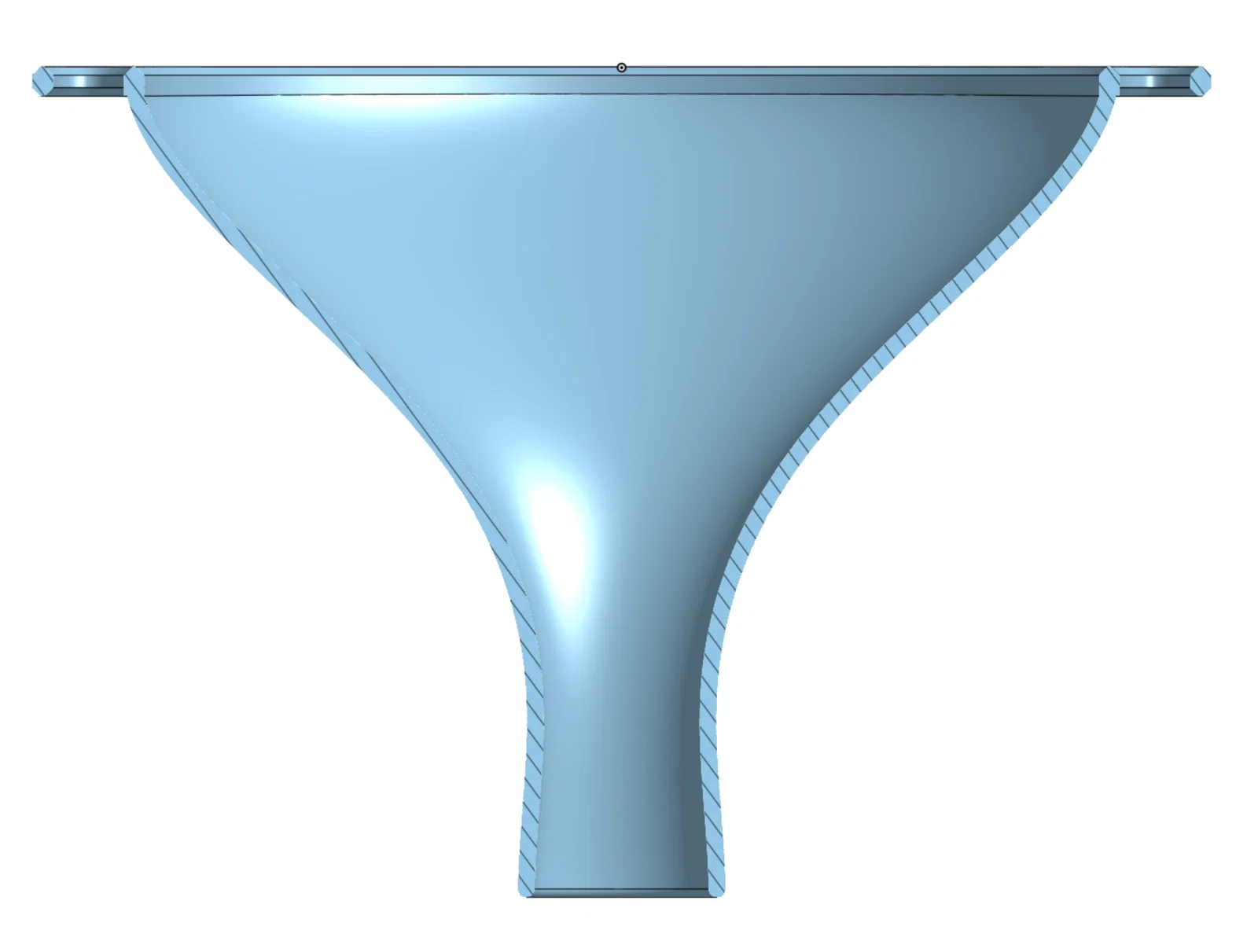

- Đầu vòi dùng hiệu ứng Venturi để tăng tốc dòng chảy

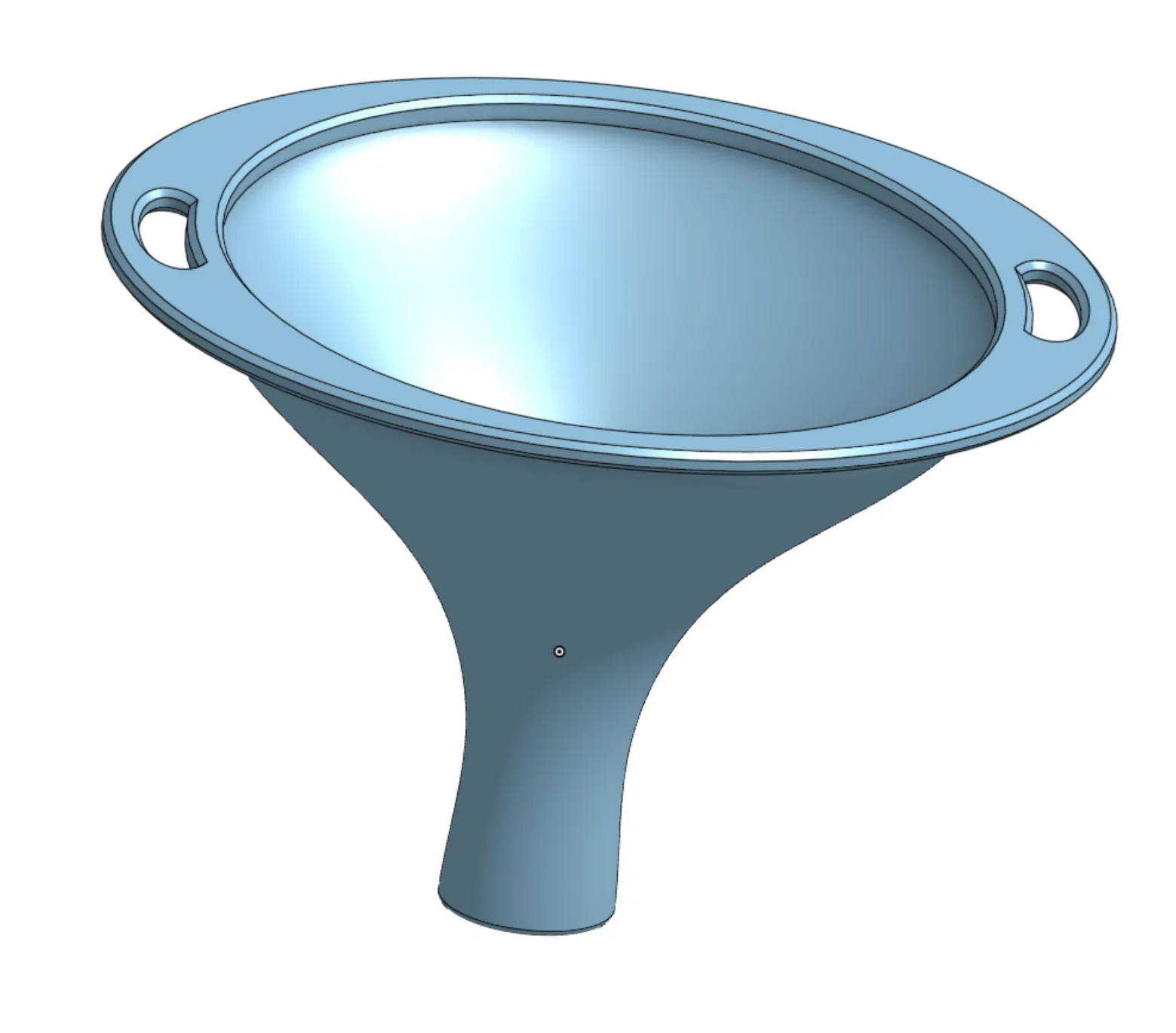

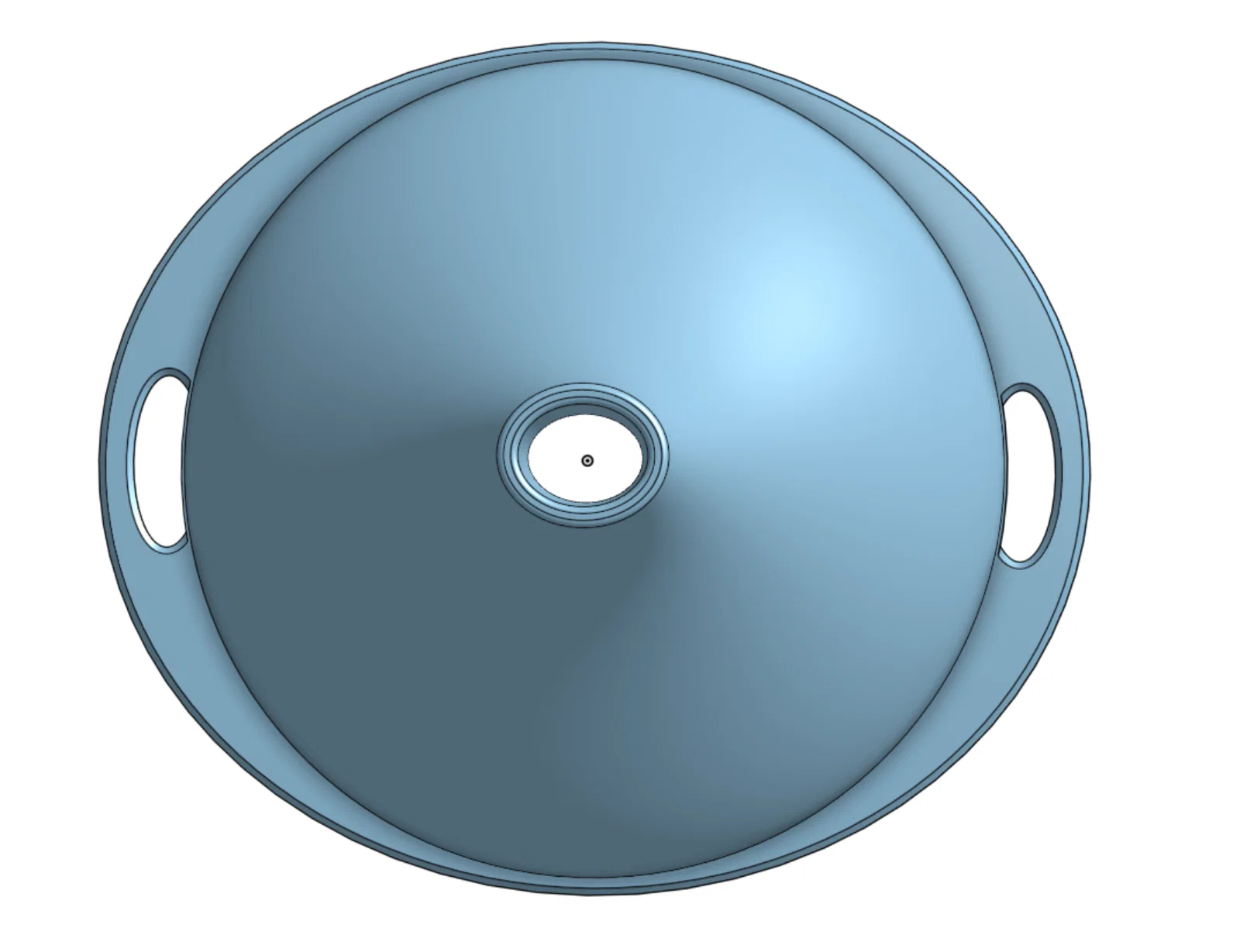

- Tiết diện oval (hoặc tri-oval, từ bản trên v2) để tạo đường thoát khí cho chai (không khí thoát ra được nên tránh bị “nghẹt”. Với thiết kế tròn thì thường phải có gân hoặc khoét rãnh để làm việc này. Ở đây không có chi tiết kiểu “turbine”, dù các chi tiết đó cũng có thể làm chảy nhanh hơn nhờ tạo đường venting)

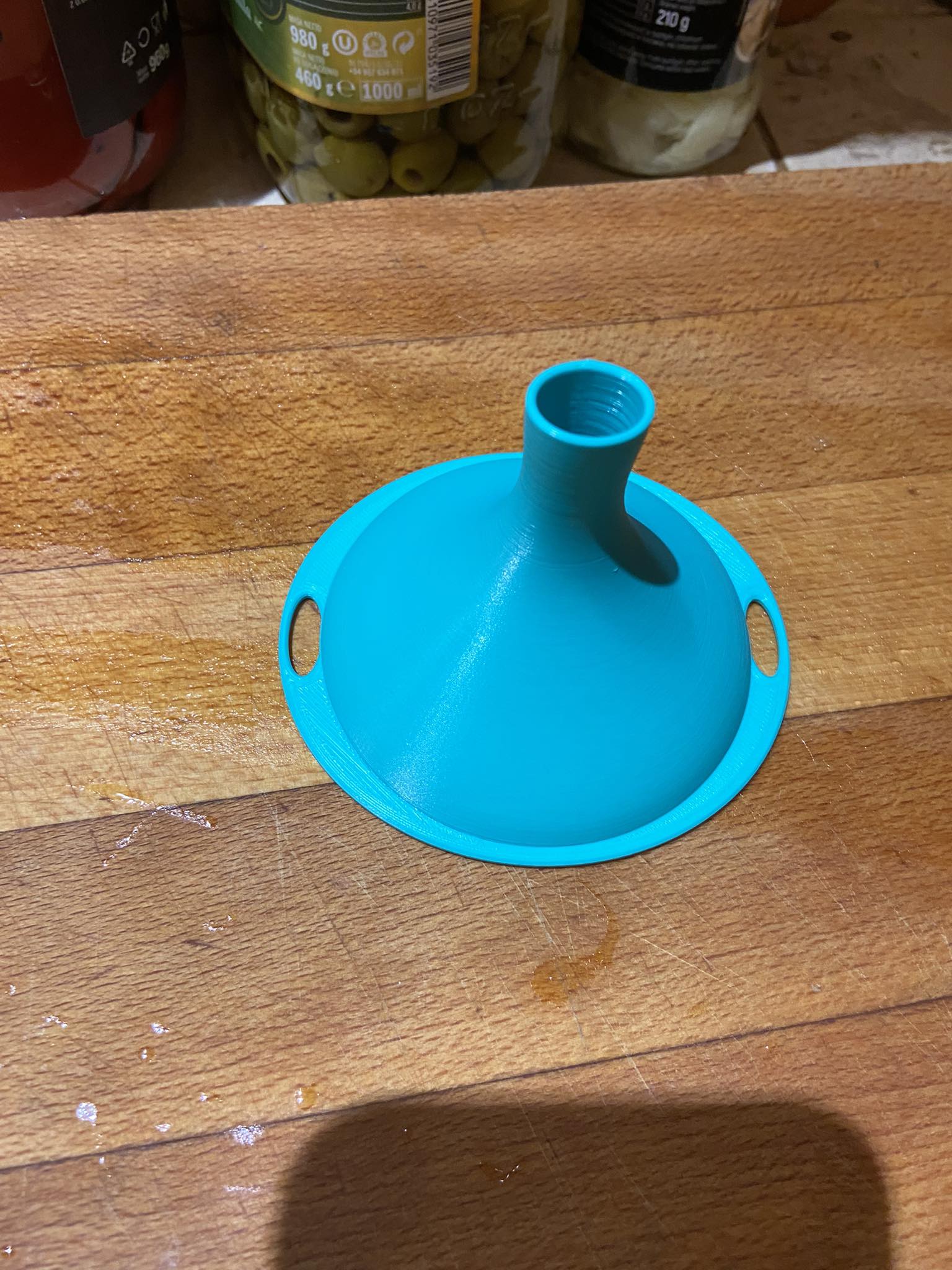

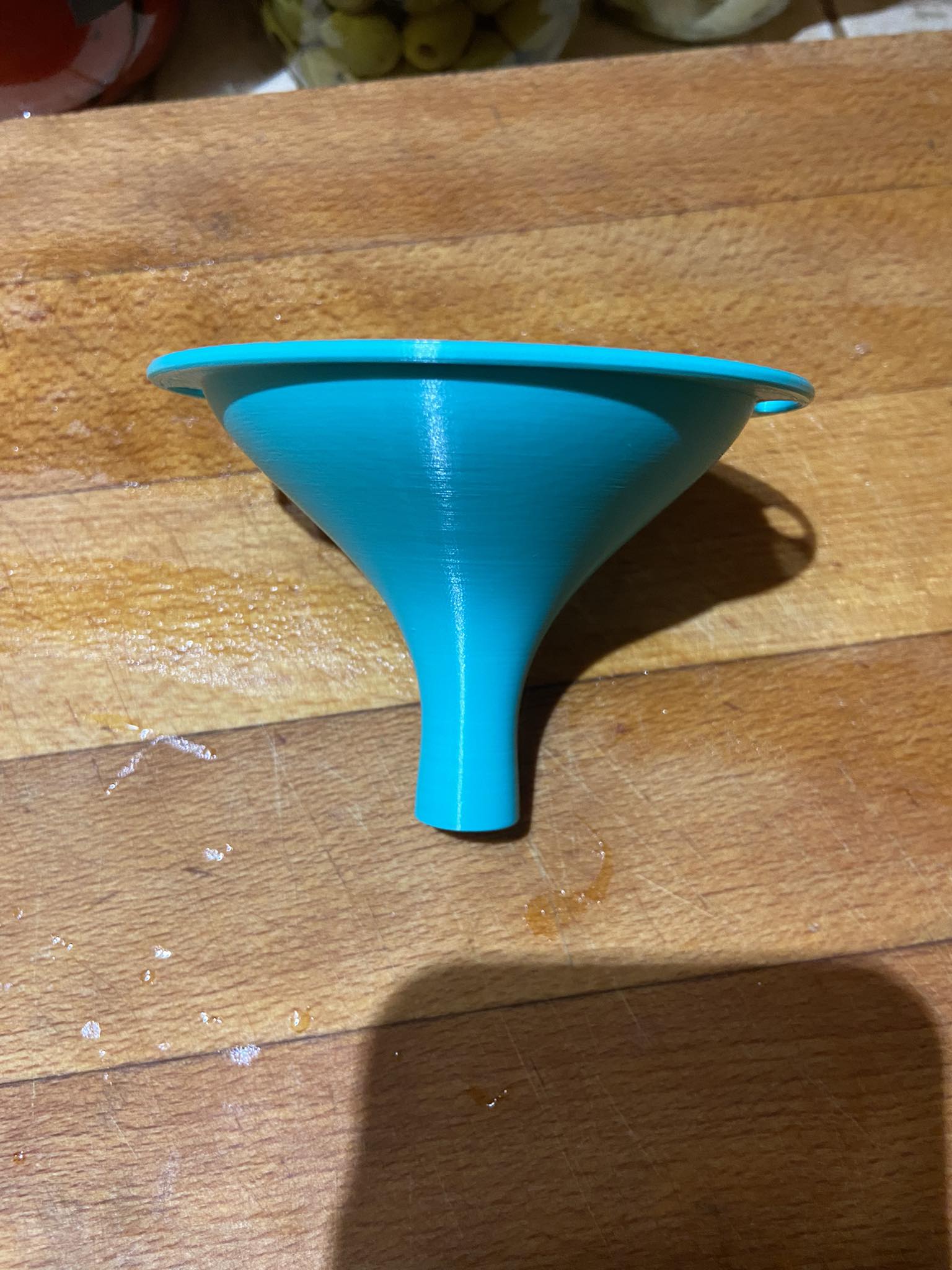

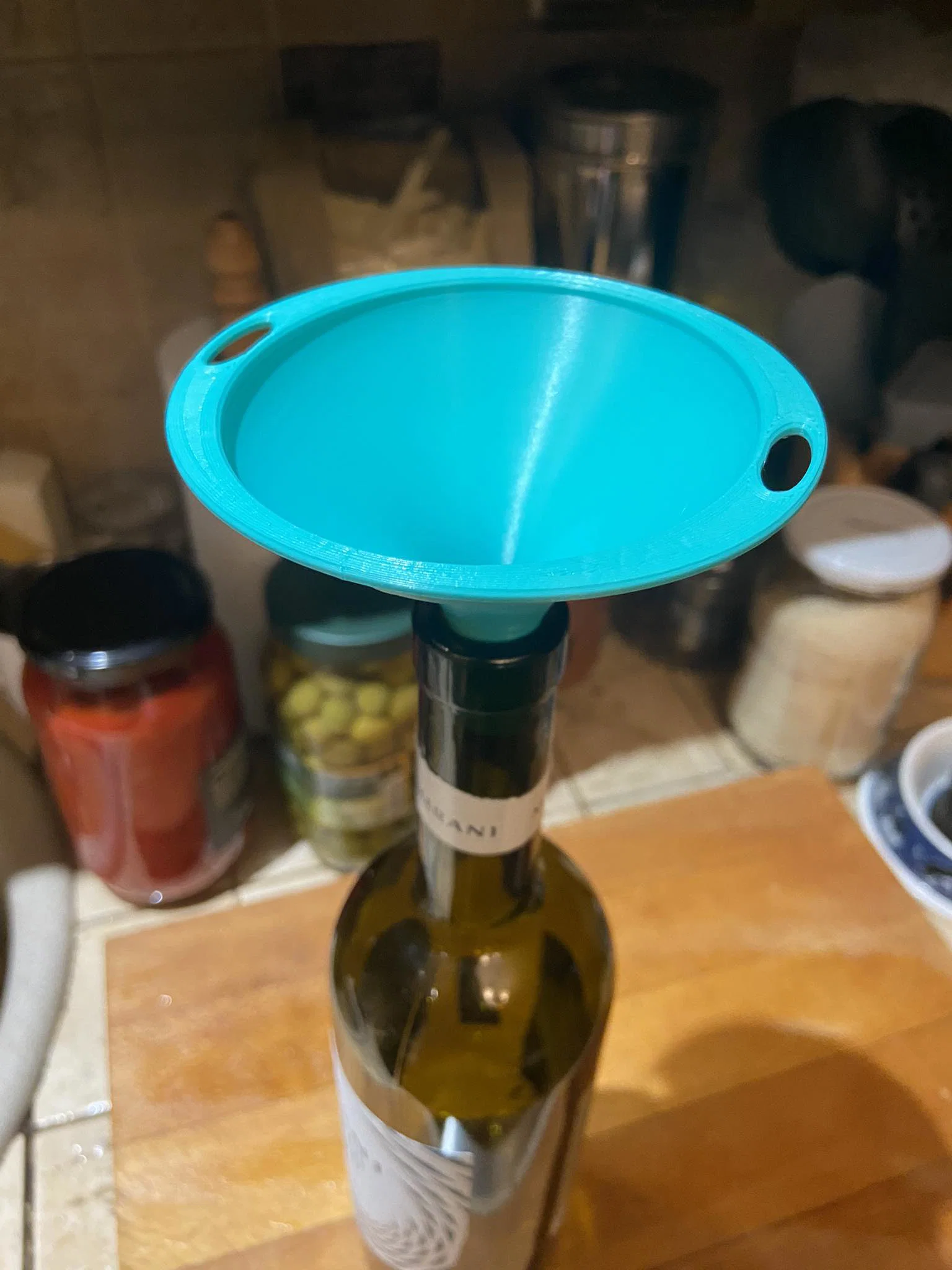

Mình thử với nước và chai thủy tinh, có thể đổ đầy chai nhanh hơn cả lúc chai tự đổ ra lại.

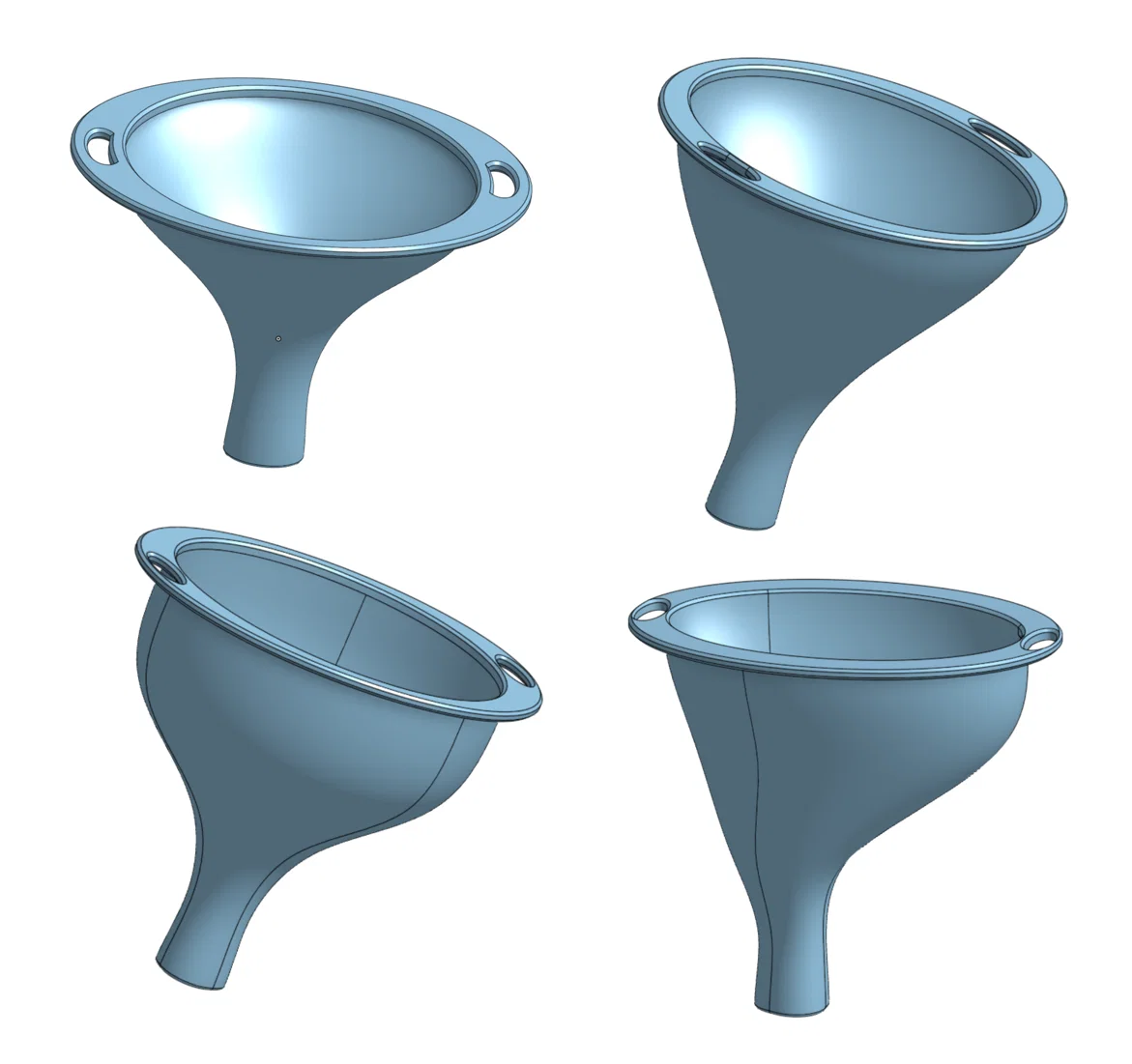

Edits:

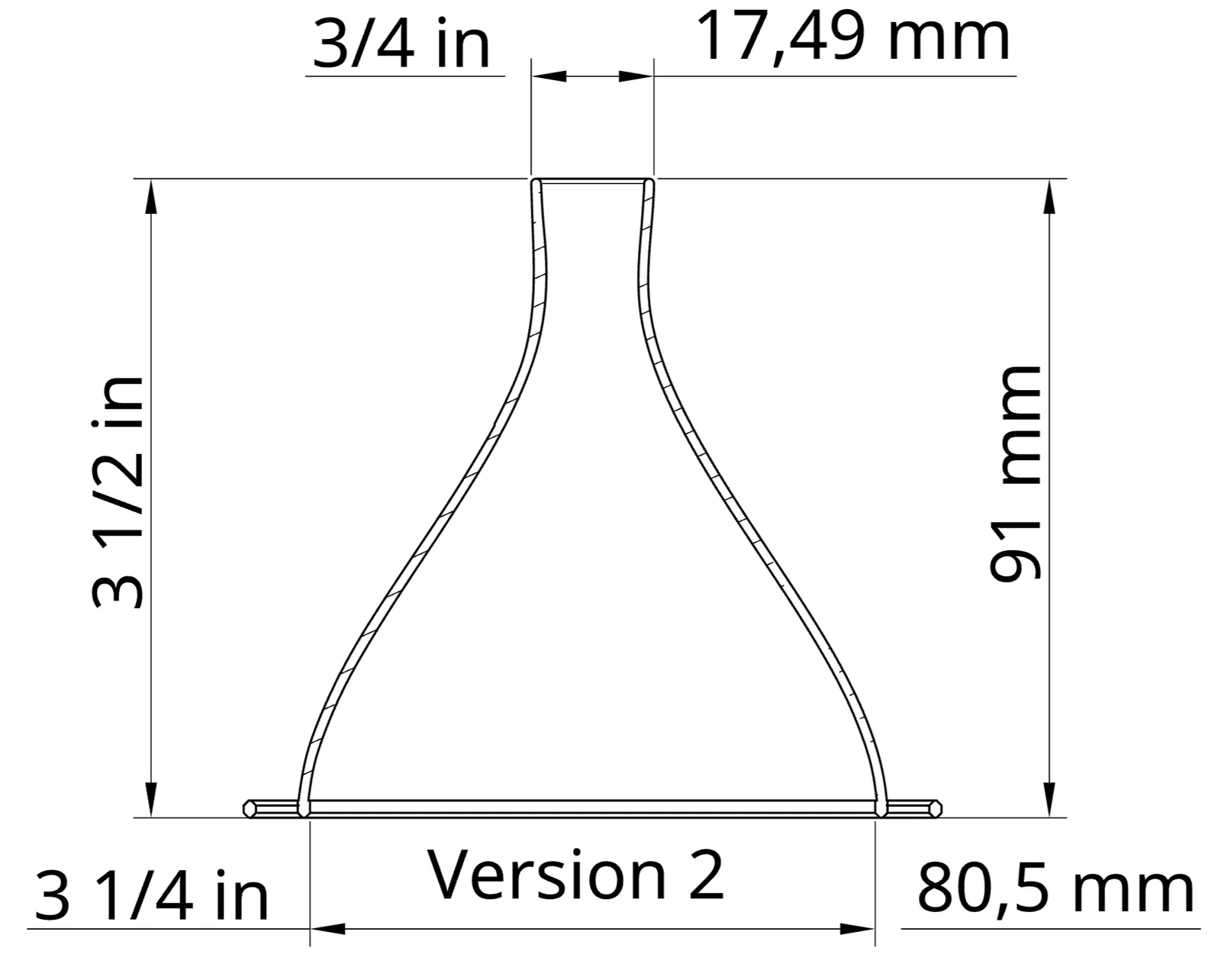

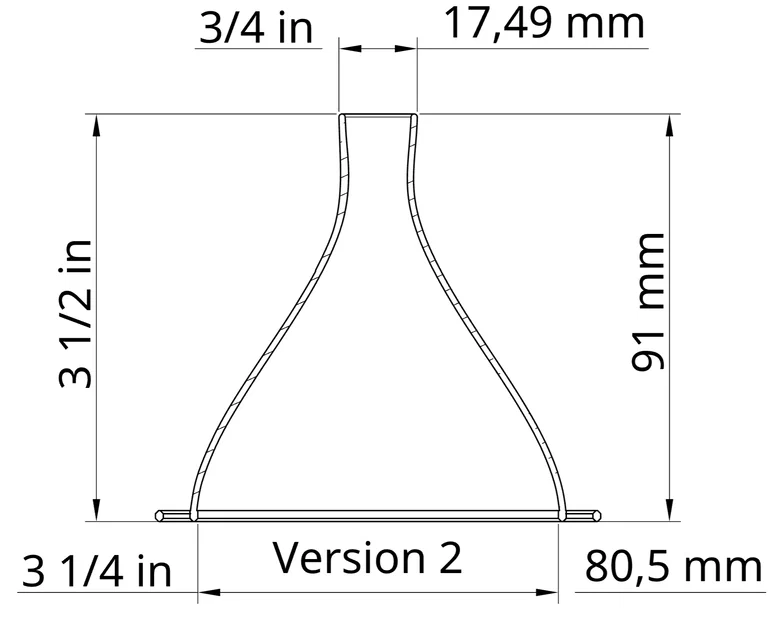

- Thêm phiên bản có buồng lớn hơn (v2)

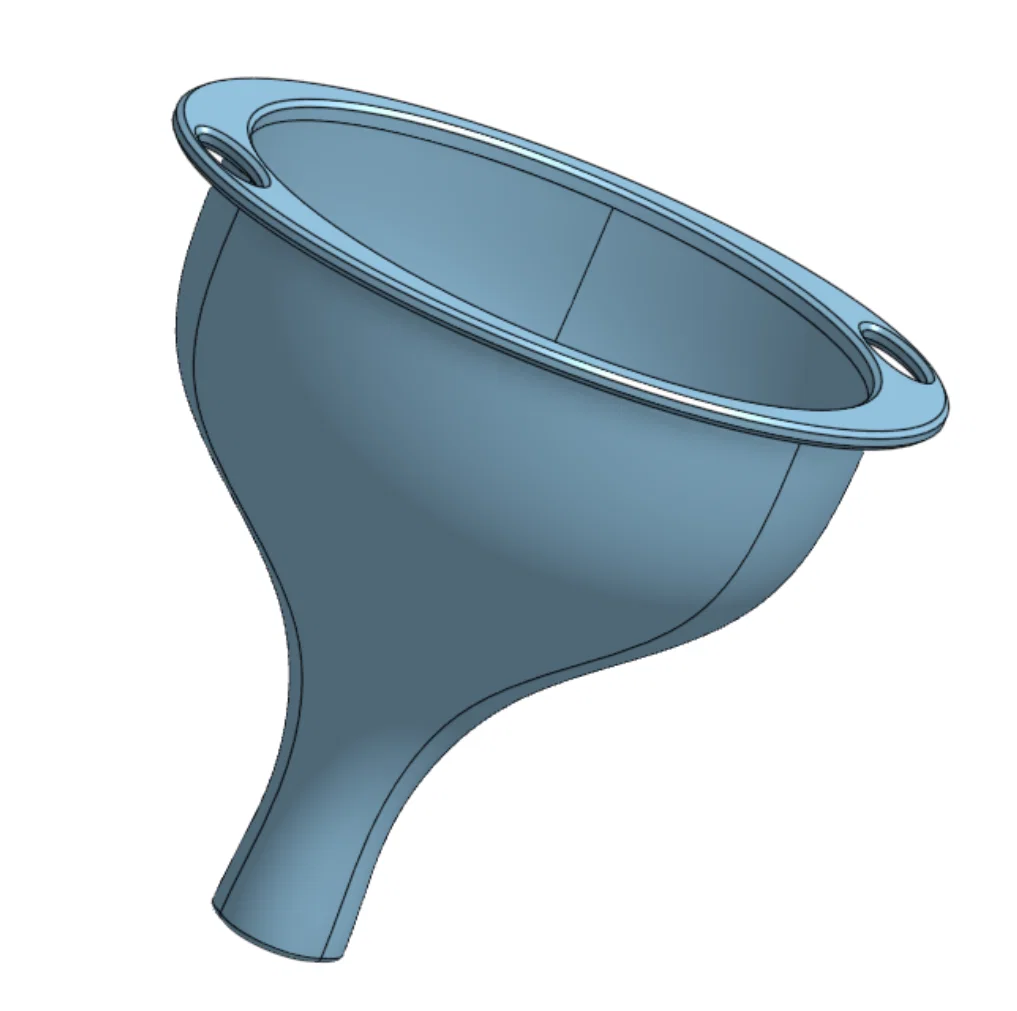

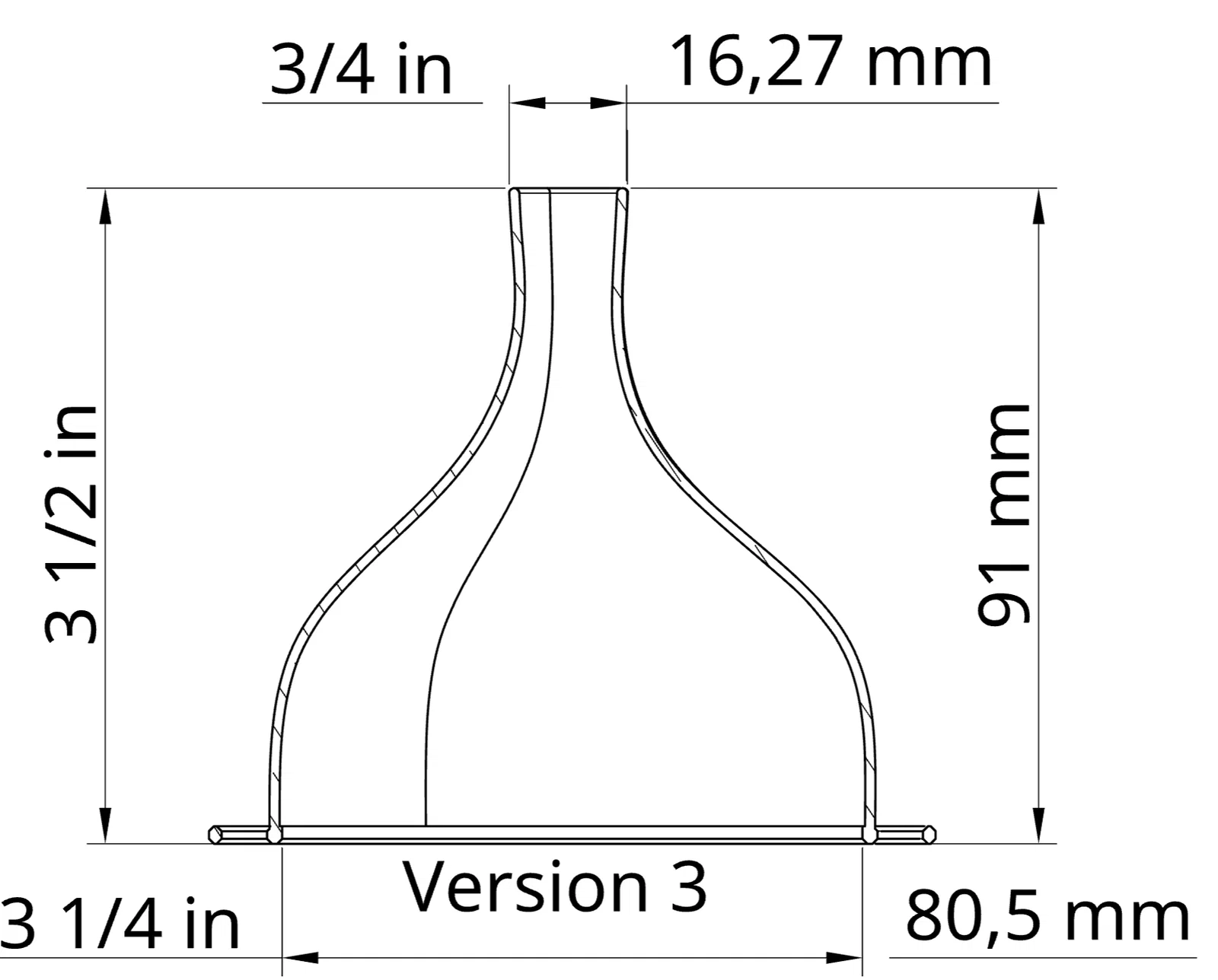

- Thêm phiên bản tiết diện tri-oval (v3) (ổn định hơn trong miệng tròn, như miệng chai)

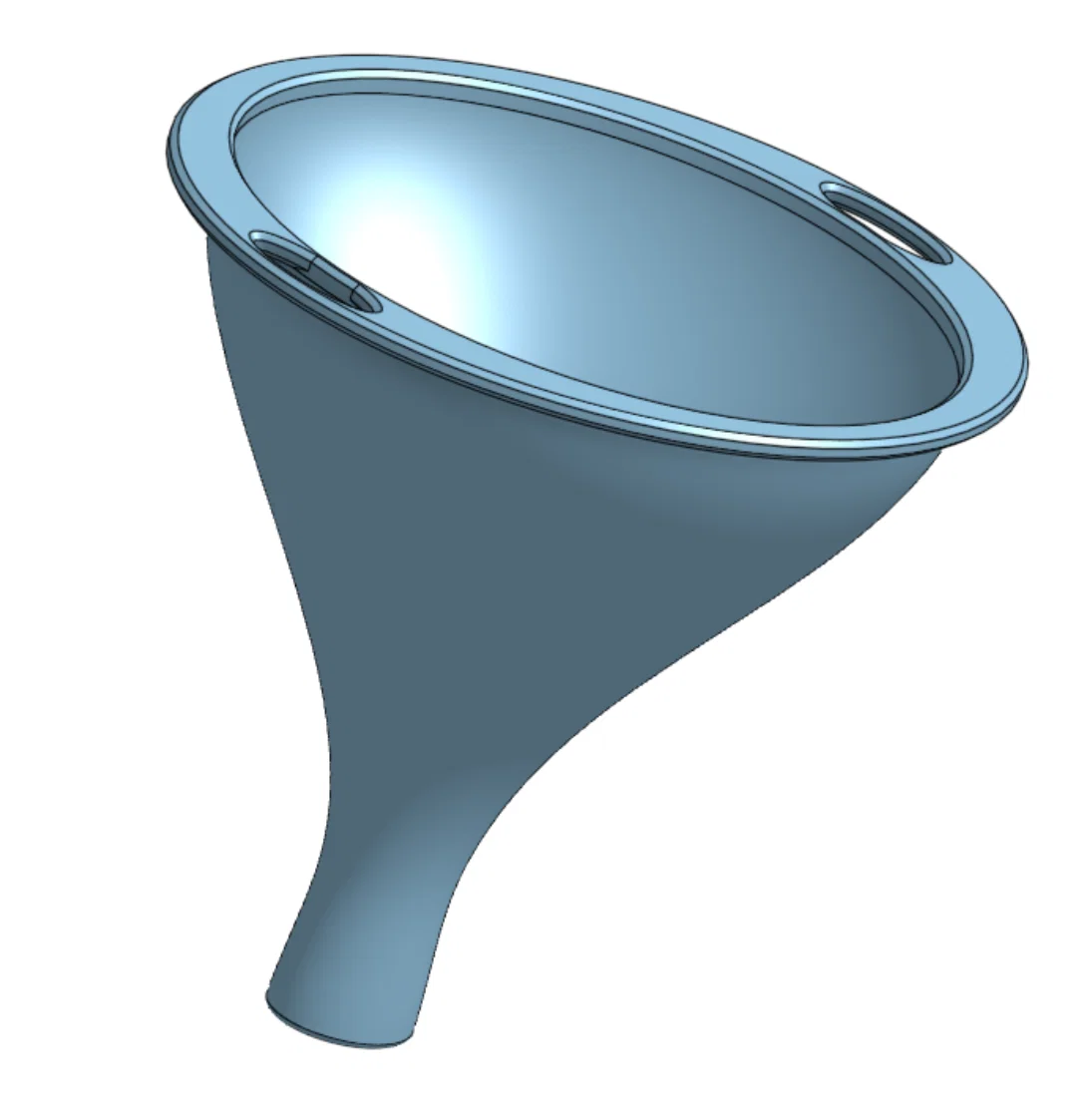

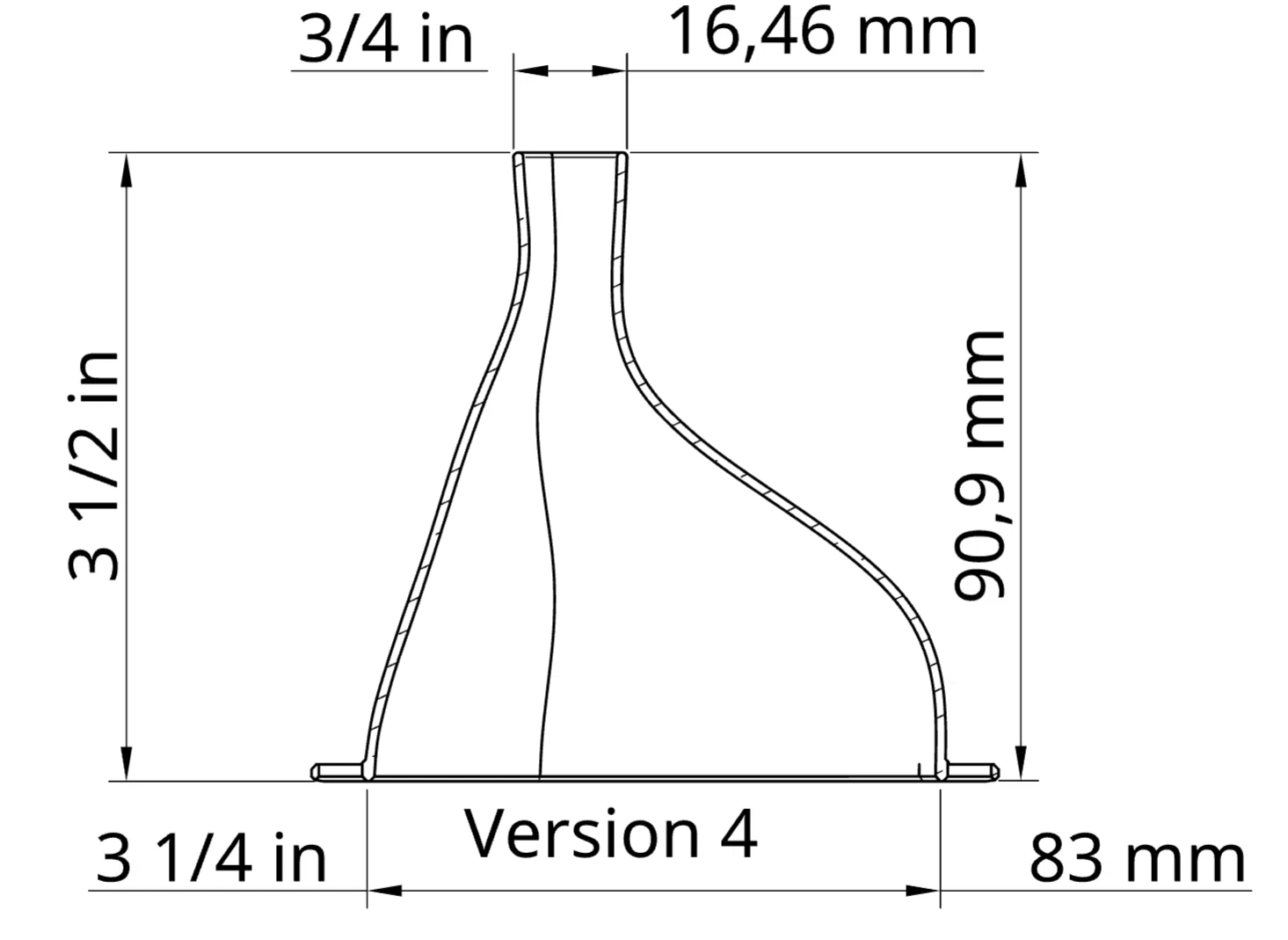

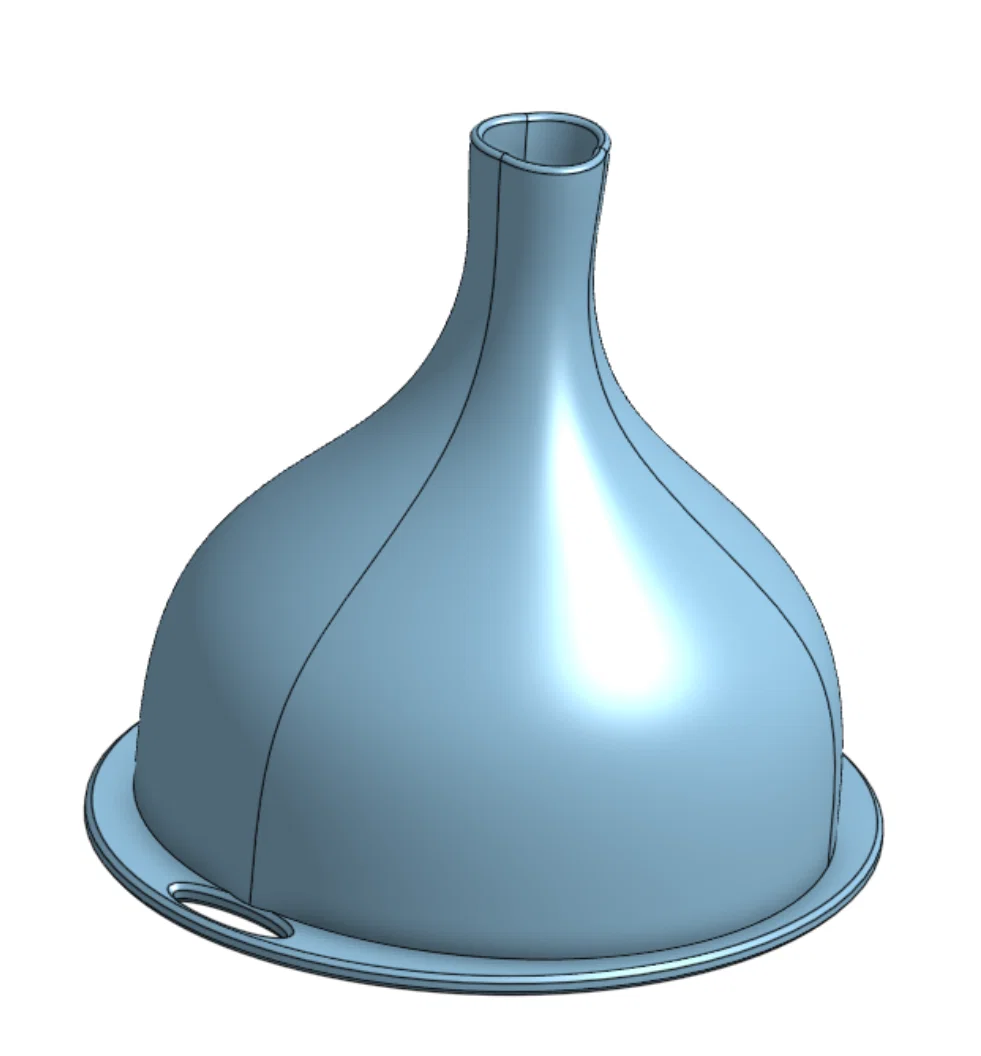

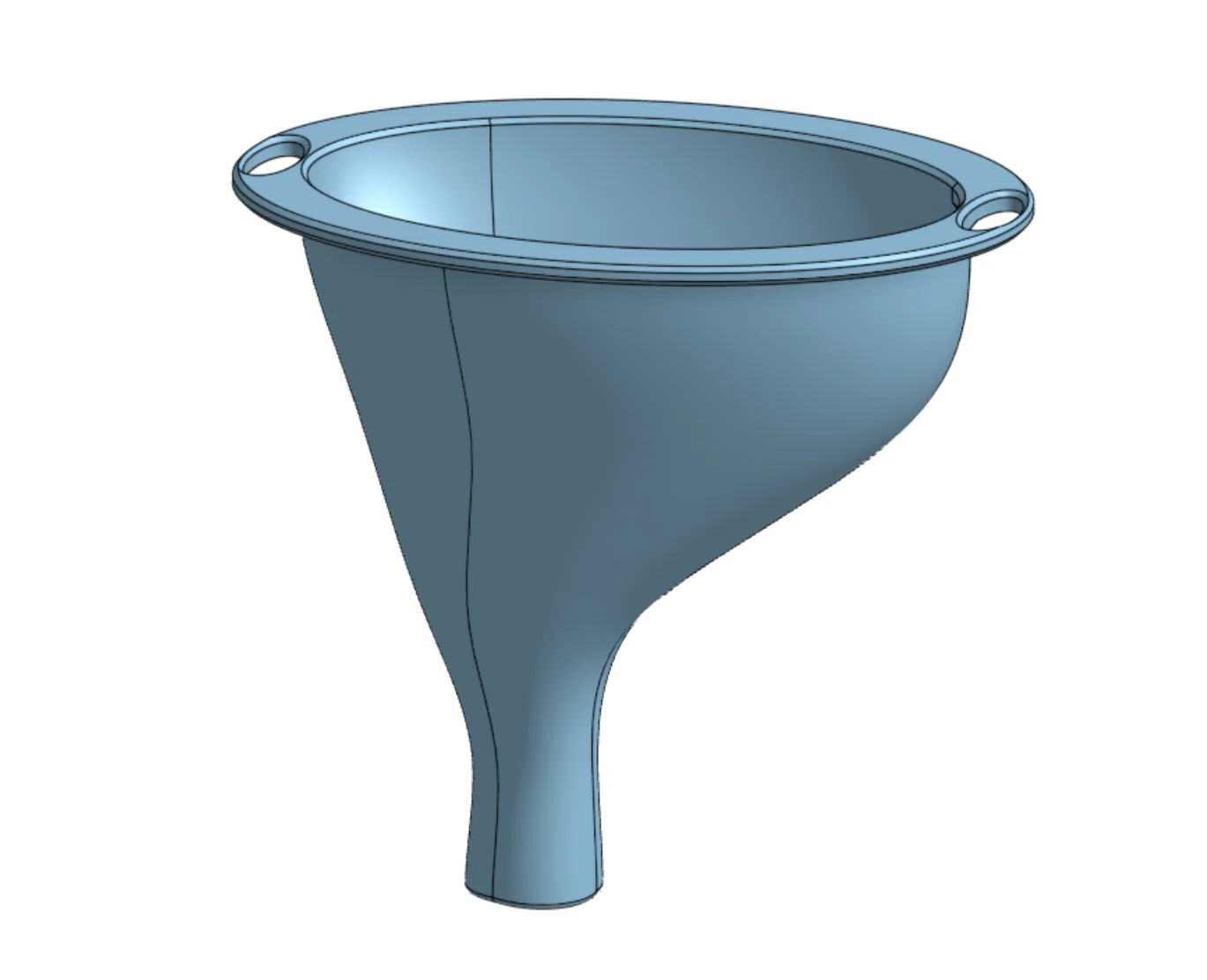

- Thêm phiên bản bất đối xứng (v4) (cho các chỗ miệng khó tiếp cận hơn)
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
