Moduar Drawer System – Hệ ngăn kéo modular tuỳ biến

LƯU Ý: Thiết kế dùng khớp snap-fit với dung sai thấp và hiện mới chỉ test trên Prusa Mini. Vì vậy khuyến nghị bạn in các file tên “Shell Snap-Test” để kiểm tra khớp có hợp với máy của bạn không (nếu ok thì cho mình xin phản hồi). Các khớp nên ráp khít với nhau và giữ đúng vị trí.

Mới:

- Đã thêm file dự án Fusion 360 với thiết kế cập nhật. Phiên bản mới không cần support. Bạn chỉ cần đổi các parameters để ra kích thước hộp và cách chia (split) theo ý muốn. Model chưa hoàn hảo nên sau khi đổi parameters có thể bạn sẽ phải chỉnh tay thêm một chút.

Thiết lập in khuyến nghị:
- Shell: PLA, layer height lớn (để in nhanh hơn)
- Drawer: PETG (chưa test với PLA nhưng chắc cũng ổn)

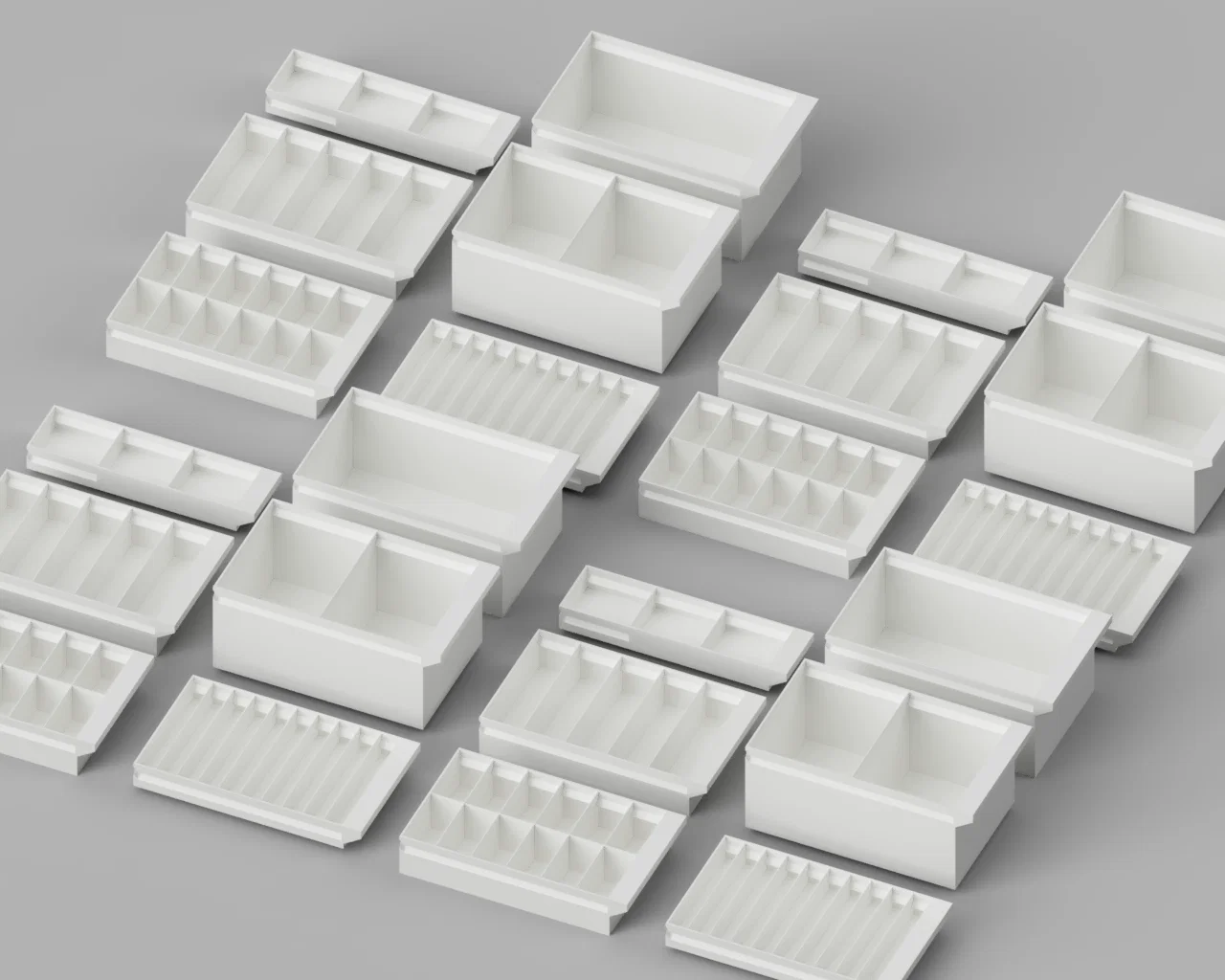

Nếu bạn thiếu một vài kích thước ngăn kéo hoặc cấu hình nào đó, cứ thoải mái yêu cầu thêm.

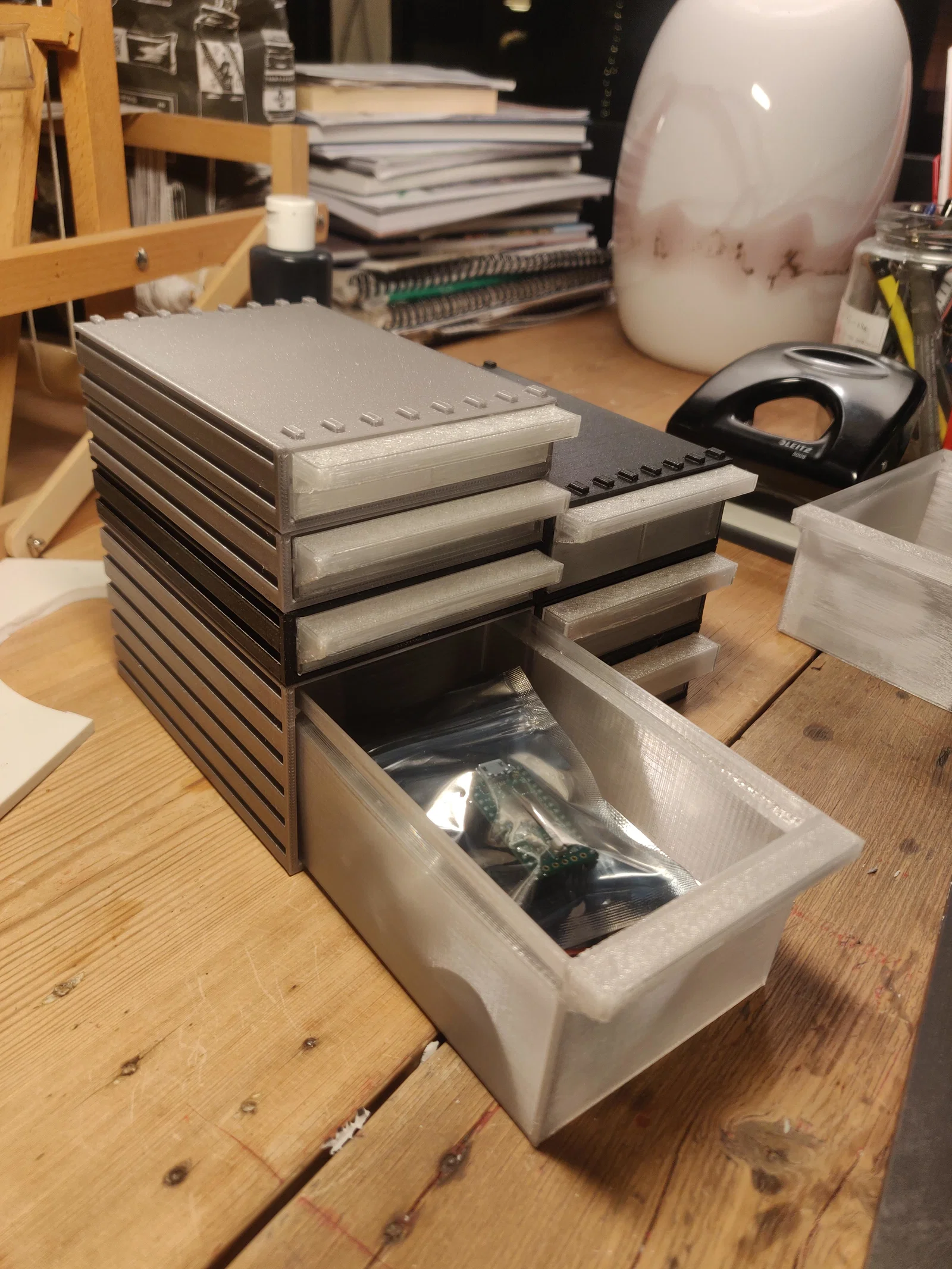

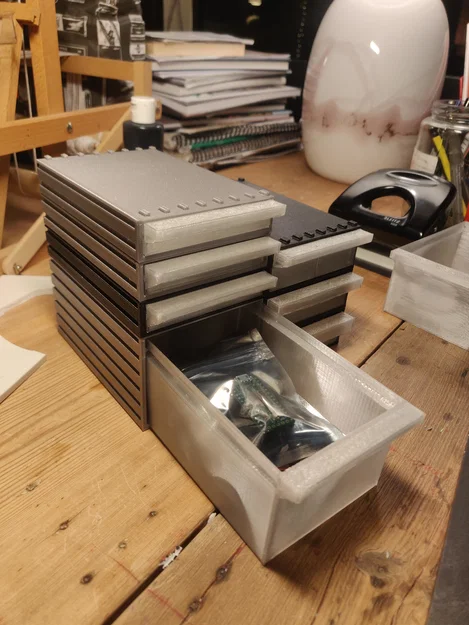

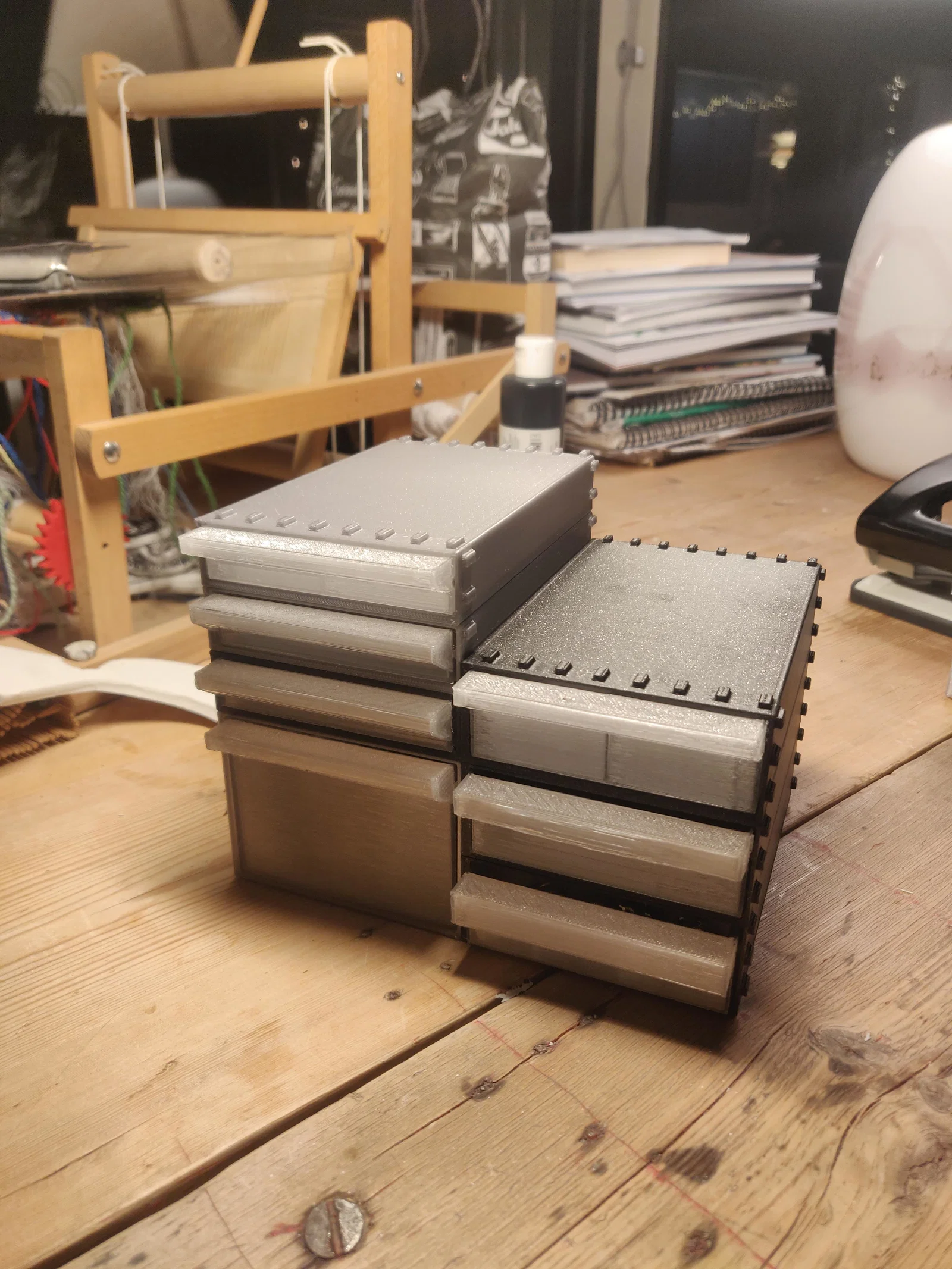

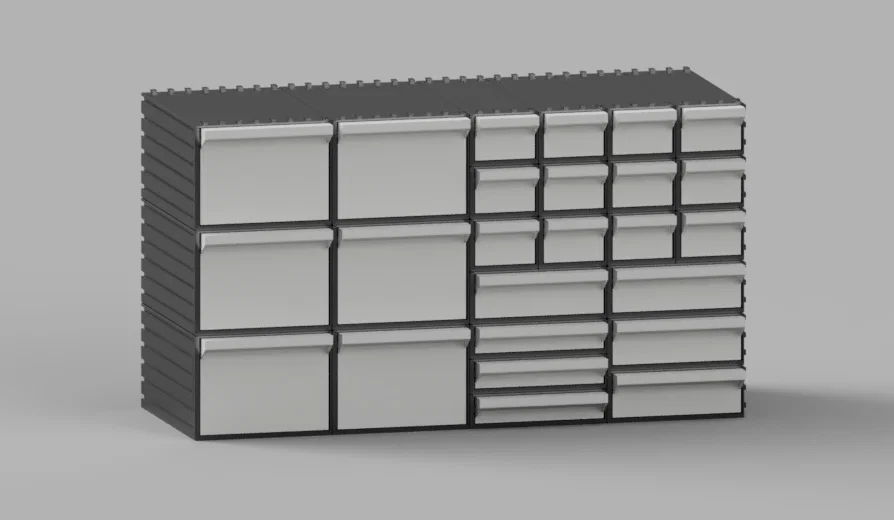

Thiết kế dựa trên các thành phần lắp ráp kiểu snap-together với mọi kích thước theo cm số nguyên. Nhờ vậy bạn có thể làm một hệ ngăn kéo cá nhân cực kỳ tùy biến theo đúng nhu cầu của mình.

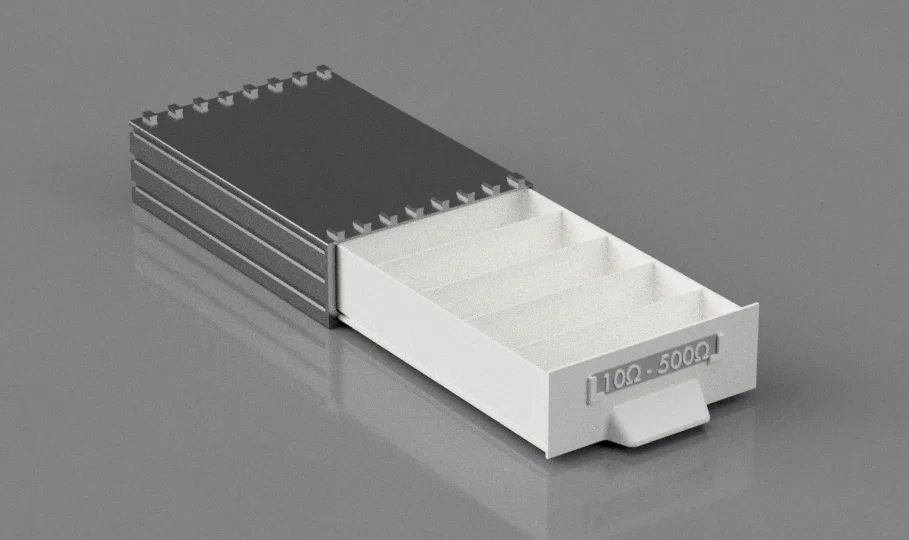

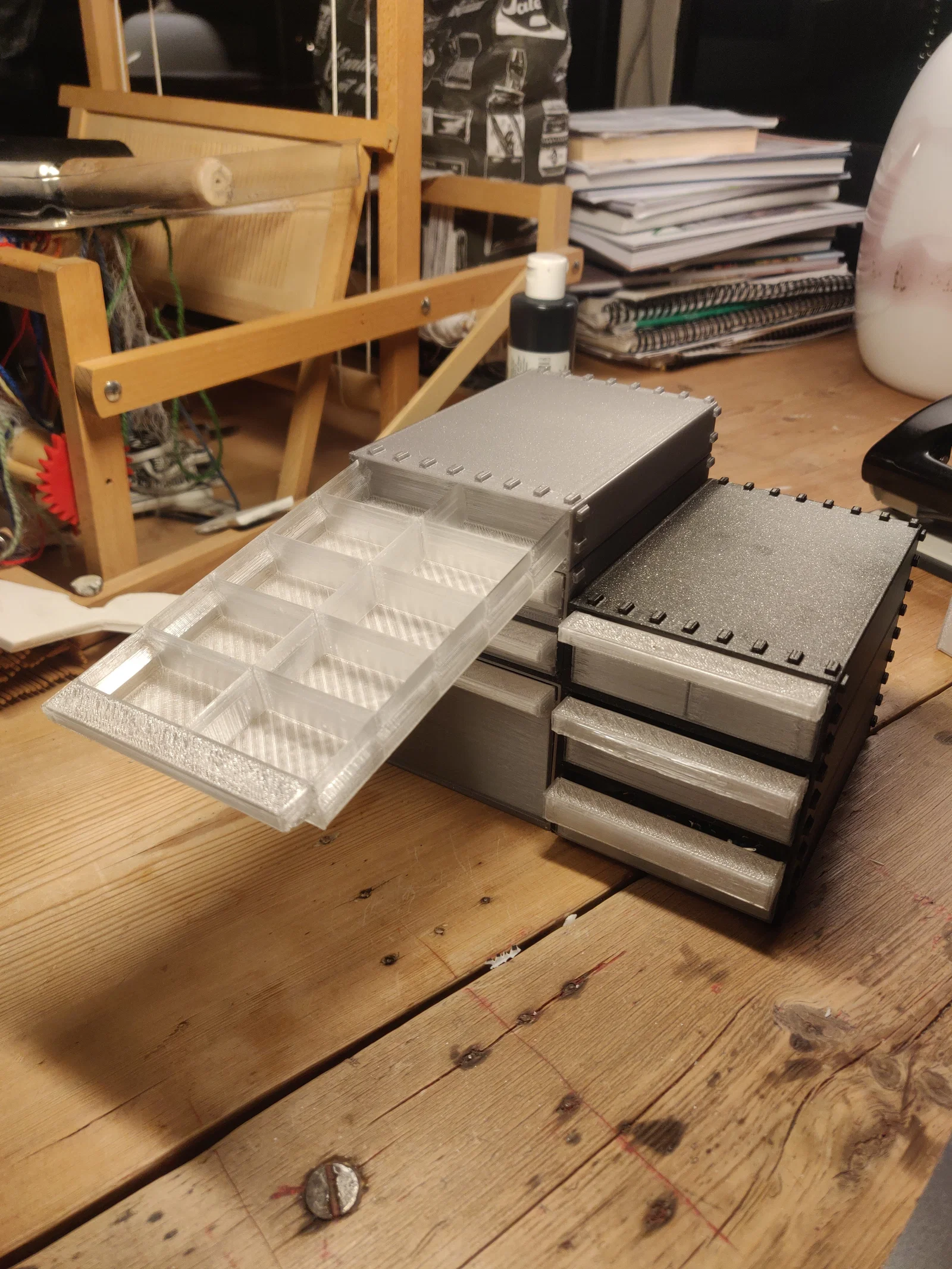

Thiết kế có phần dốc ở cuối ray giúp ngăn kéo không bị tuột rơi ra ngoài.

Chỉ cần dùng support ở phần mũi ngăn kéo như hình minh họa

TODO

• làm ngàm/giá treo tường
