Giá đỡ laptop Butterfly laptop stand MK2

Một cái stand để kê laptop lên độ cao dễ dùng. Thiết kế để dùng chung với bàn phím và màn hình rời.

Tính năng chính:

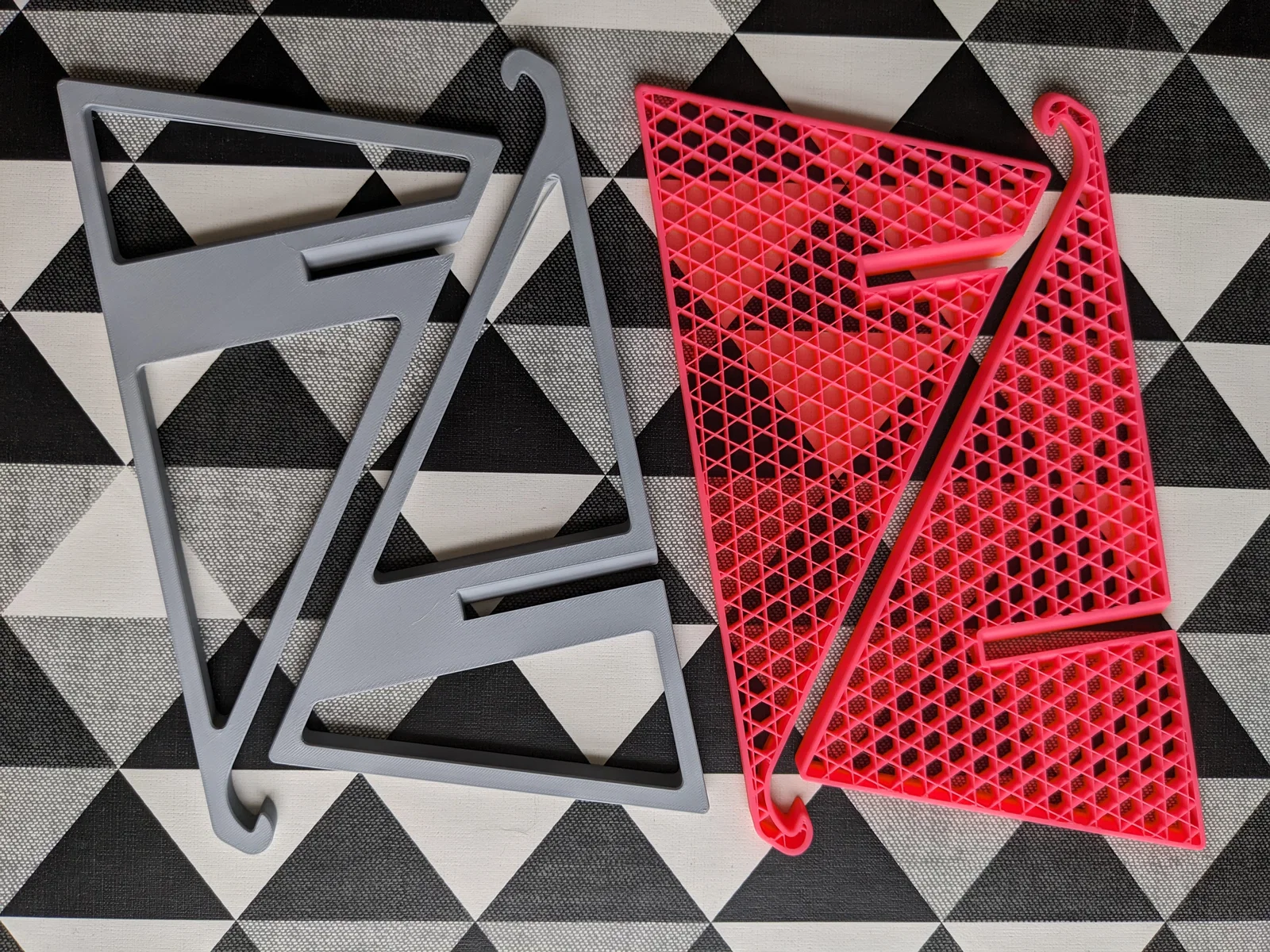

• Dễ in, gồm hai miếng phẳng
• Lắp ráp không cần dụng cụ
• Gọn nhẹ, xếp phẳng để mang theo dễ dàng
• Tùy biến được, thiết kế parametric

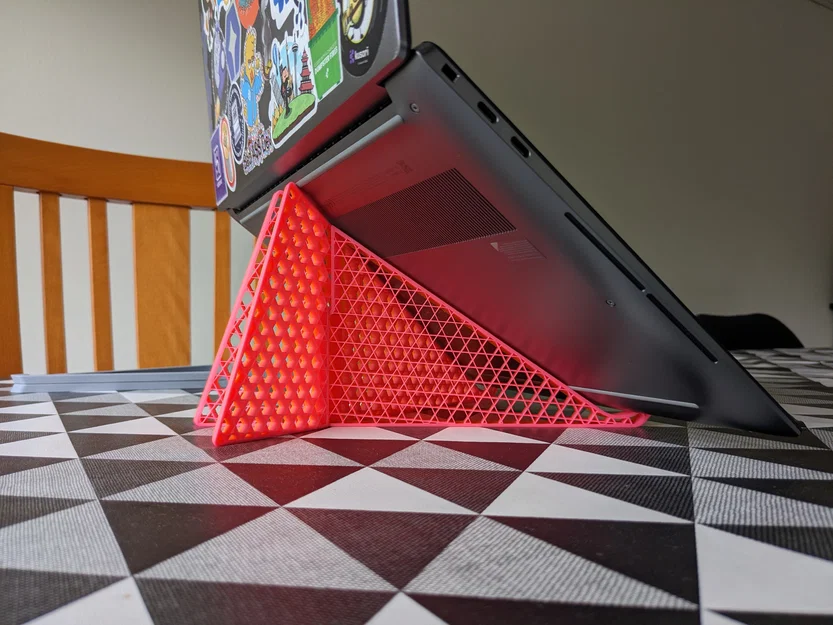

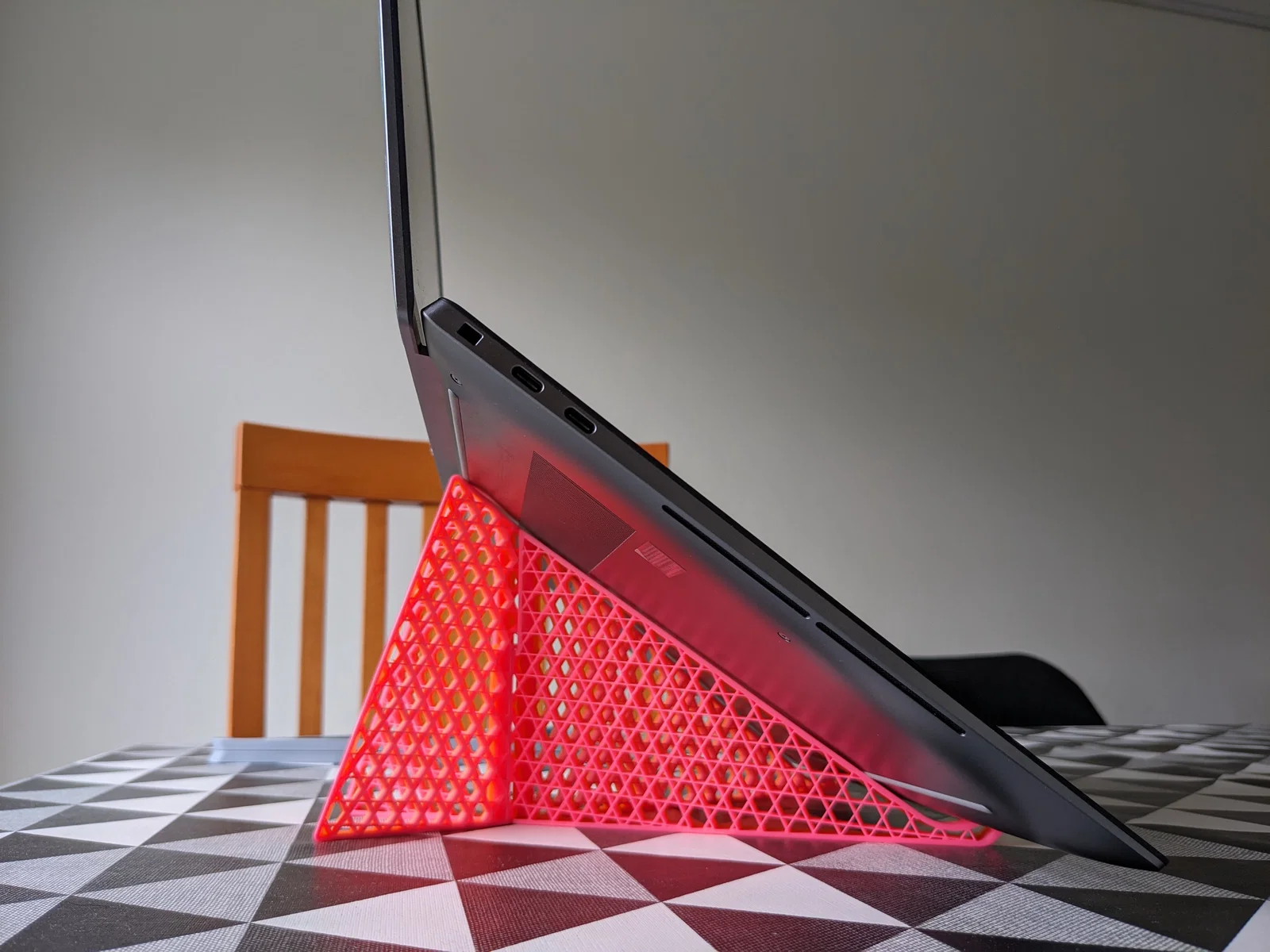

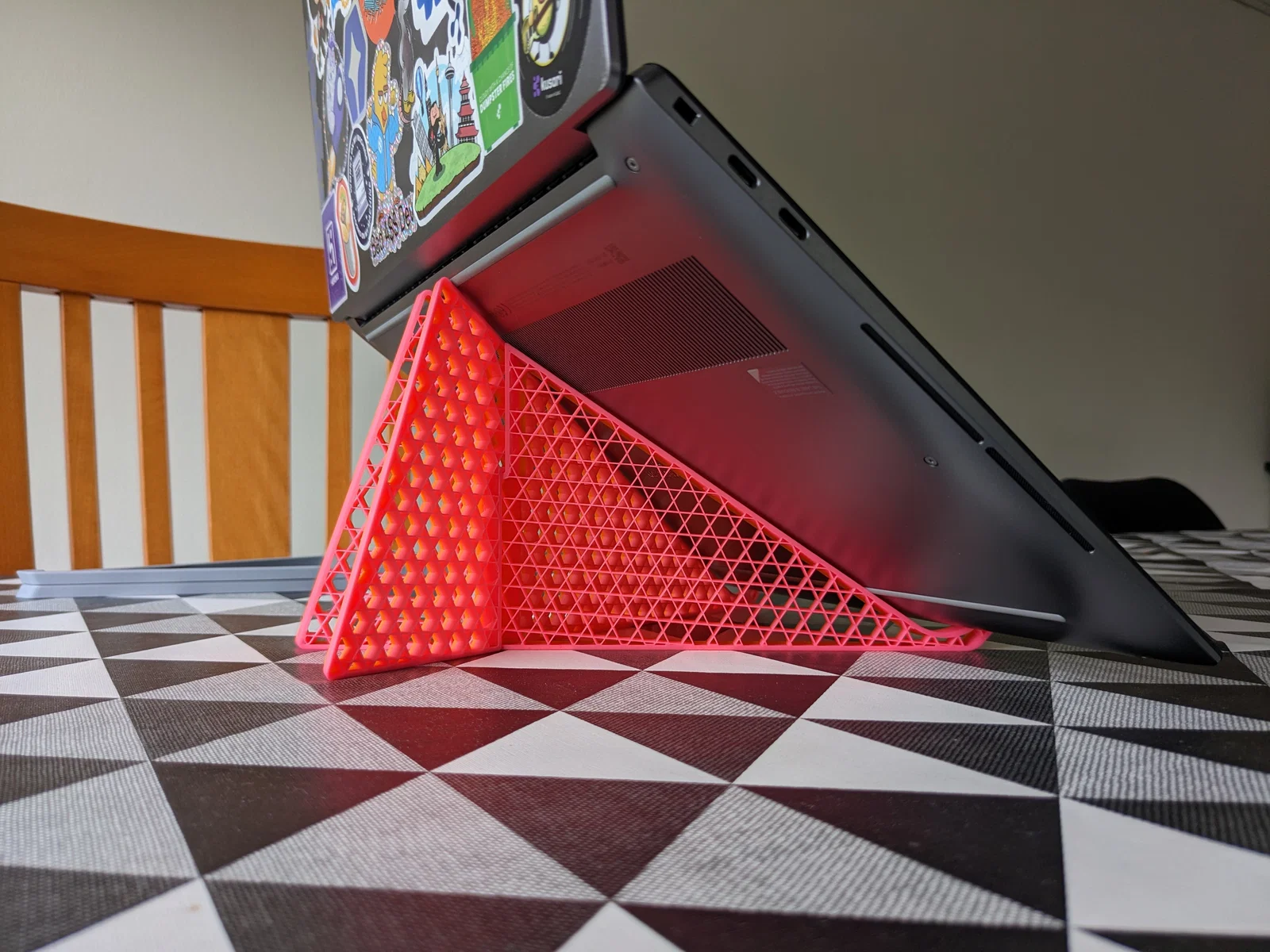

File thiết kế bản đầu của mình hơi “thảm”, nên mình làm lại theo kiểu parametric. Cấu hình mặc định hỗ trợ laptop dày tới 14mm (khi mở), và có góc 38 độ. Đây là mức cao nhất mình làm được với con Dell của mình, nên nhớ canh chừng xem laptop của bạn mở ra được lùi tới đâu.

Print settings

Bản “regular” mình in với setting mặc định 0.2mm. Không cần support, in được trên bất kỳ bed nào ít nhất 250mm (có thể chỉnh trong Fusion). Tốn 55g PLA trong 1h30m.

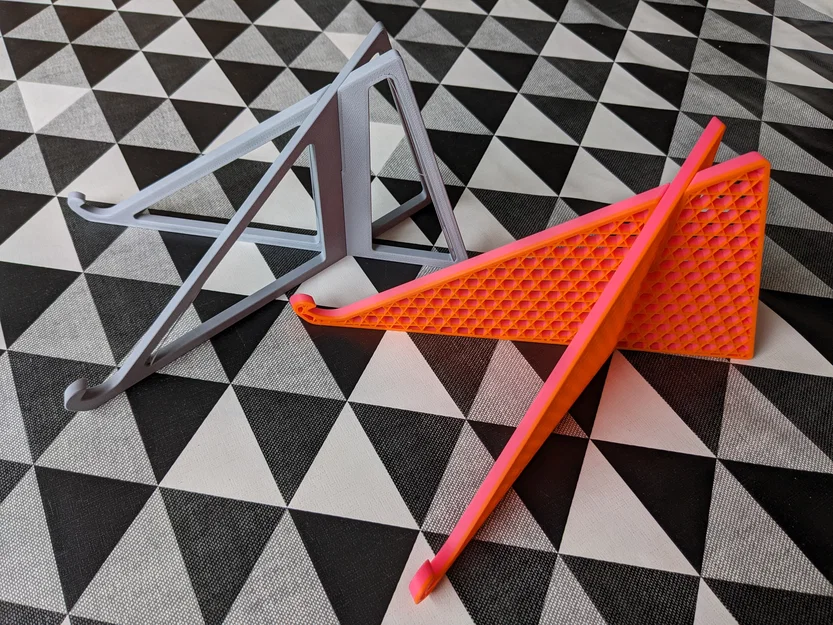

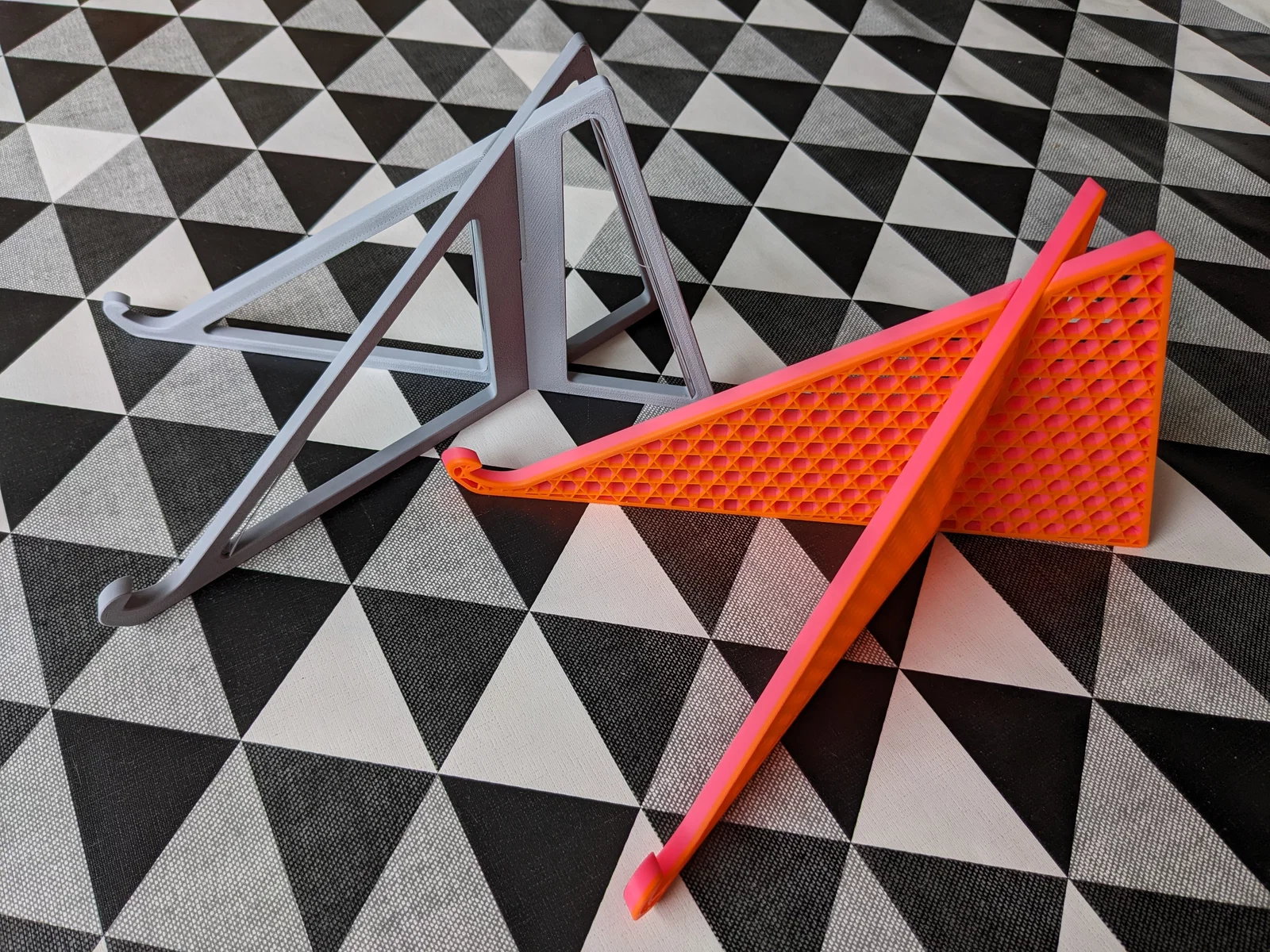

Bản infill edition thì mình hay tăng số walls lên 4. 0 top và bottom walls, tắt “only one wall one top surface”. In 55m, hoặc 2h nếu bạn chọn pattern honeycomb cho đẹp :)

Customization

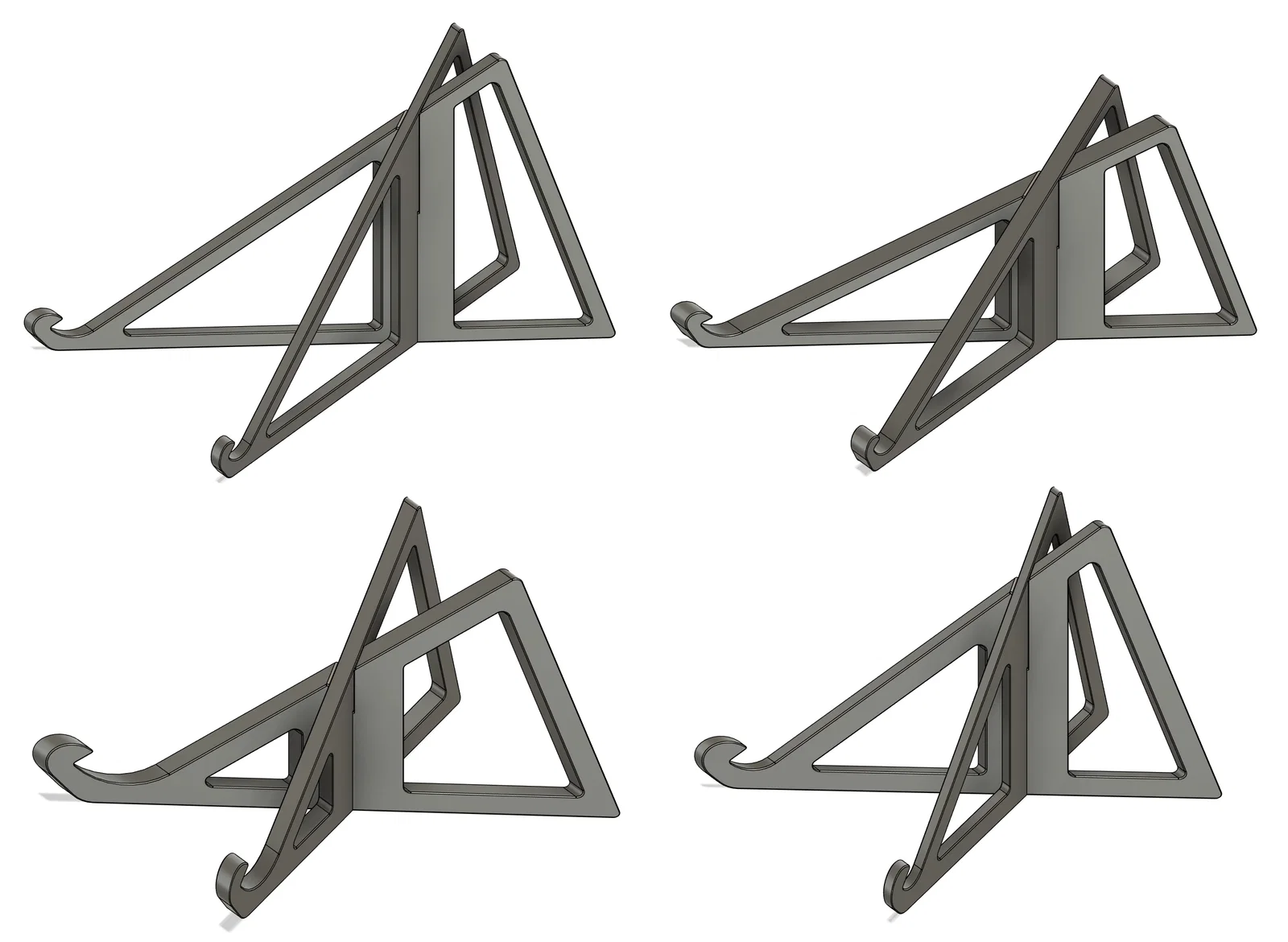

Có nhiều parameter có thể chỉnh để fit laptop dày hơn, chỉnh góc nâng, khoảng cách và góc giữa các phần, cũng như độ cứng cáp.

Các bước fillet/chamfer sẽ bị lỗi nếu bạn làm model rộng phía sau hơn phía trước, vì nó không được thiết kế cho trường hợp đó. Thử tăng “angle_pieces” để tránh bị như vậy.

Có một parameter tên khá “hữu ích” là “diagonal_thing”, đây là chiều dài tối đa của các phần, và không nên vượt quá kích thước build plate. Mặc định là 250mm.

Mình phải ôn lại lượng giác để làm cho đúng, nên một số parameter sẽ hơi nặng toán. Nếu bạn biết cách nào để khỏi phải tự tính thủ công các cạnh tam giác trong Fusion thì chỉ mình với :)
