Pella Screen Door Trolley (Trolley cửa lưới trượt Pella)

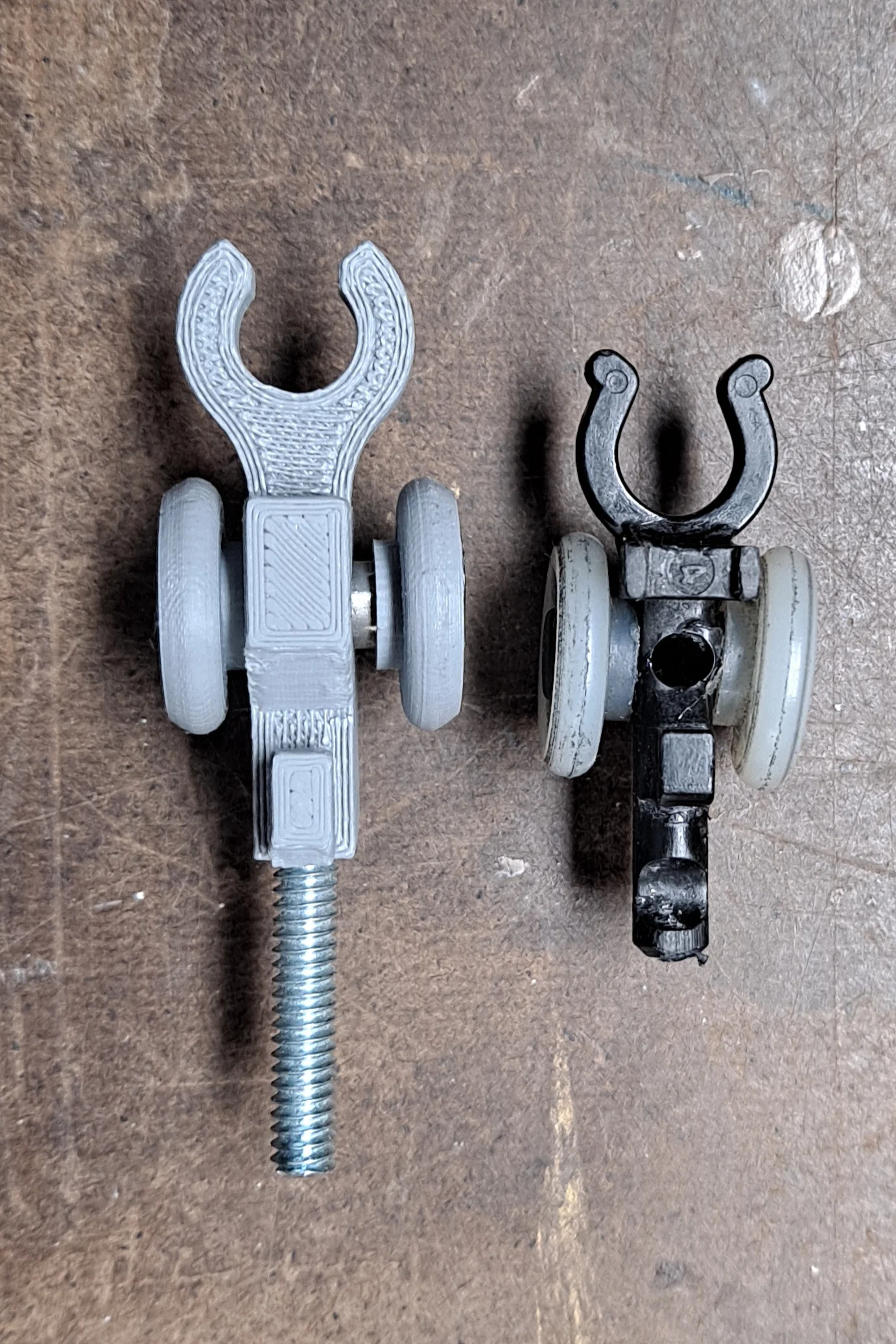

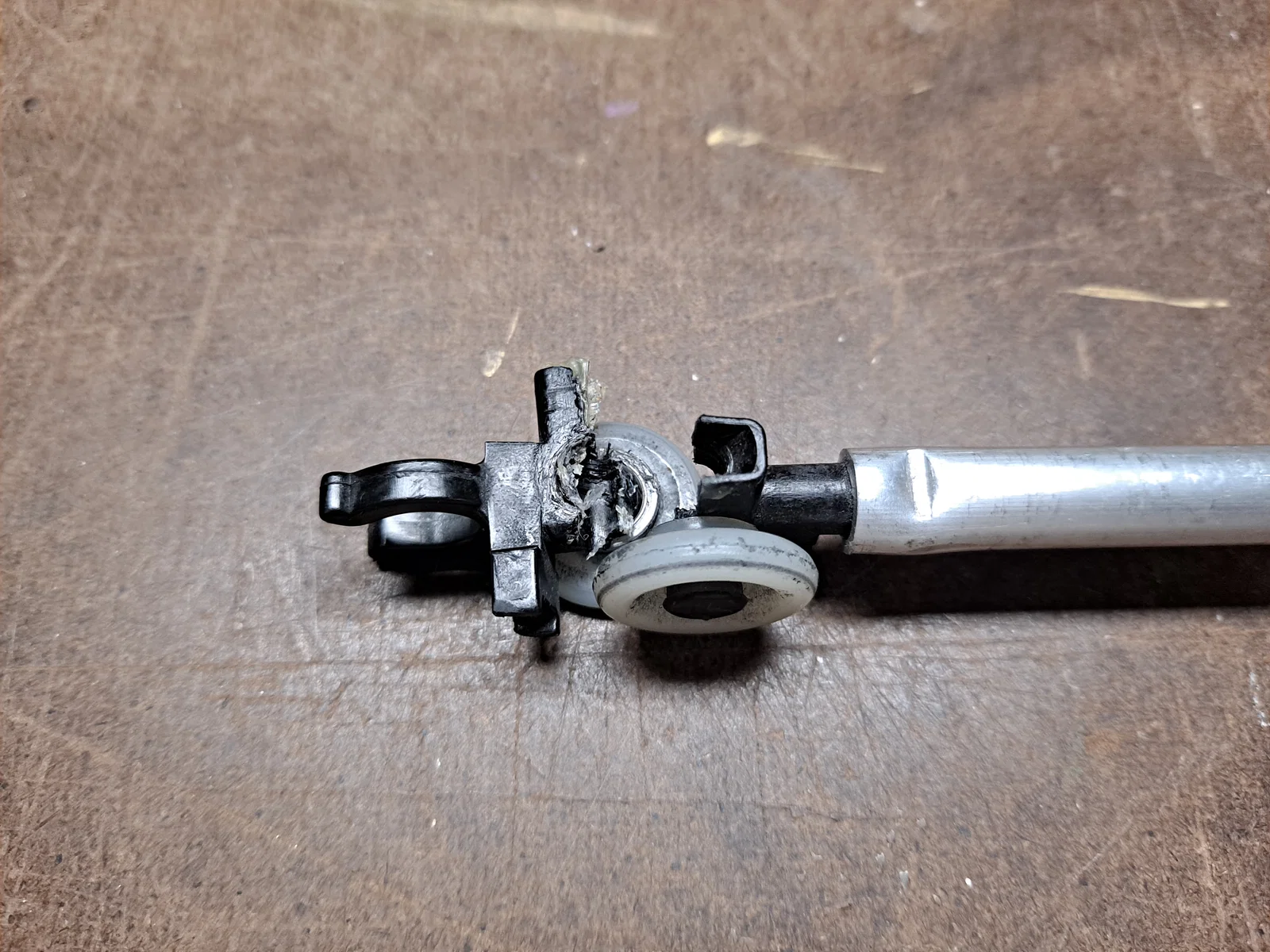

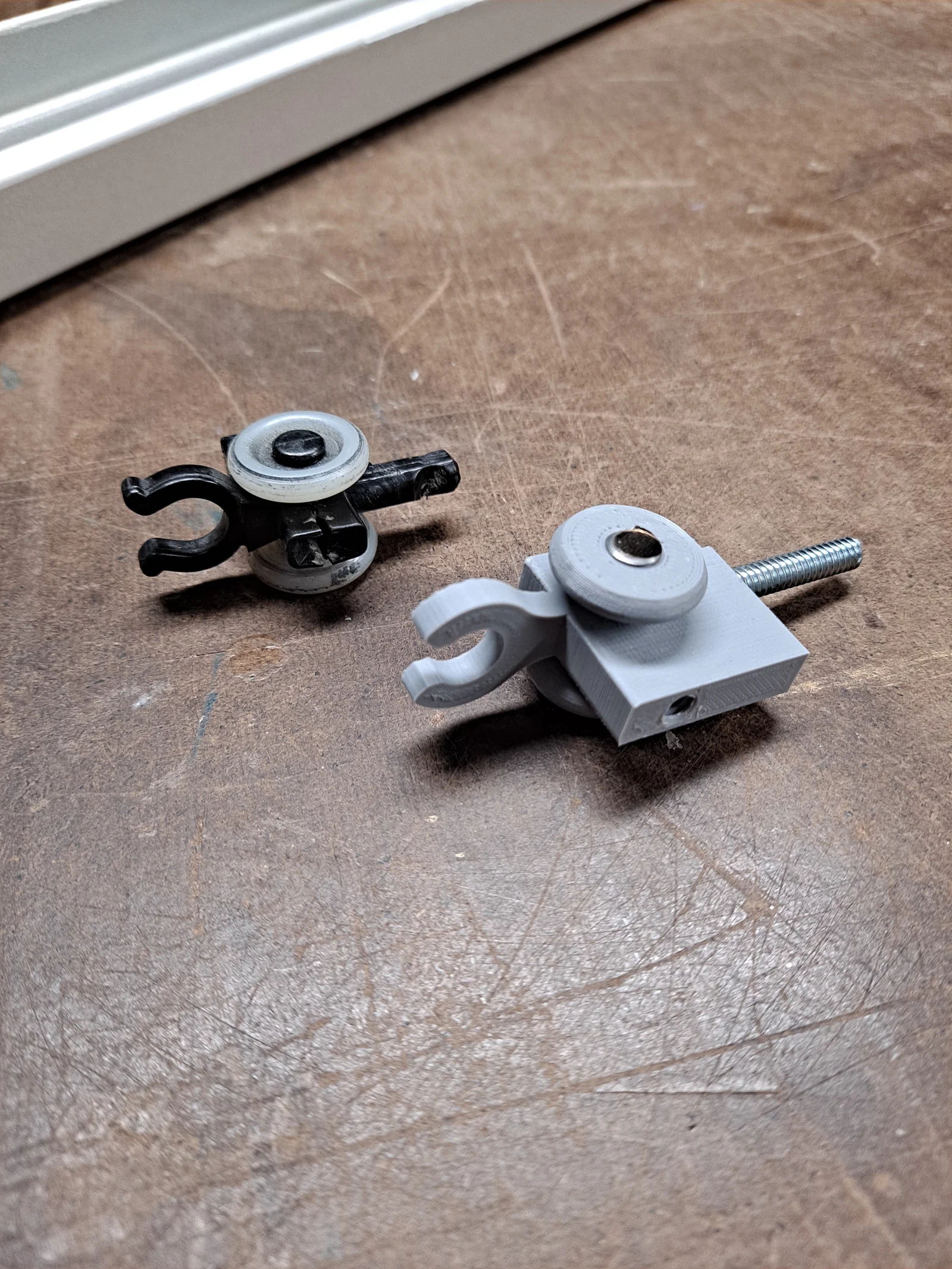

Mình có cửa lưới trượt Pella, và một cái trolley bị bể nát. Phụ tùng này giờ hãng không còn sản xuất nữa, mà thôi kệ, cũng chỉ là nhựa. Vậy thì tự in lấy luôn. :)

Mình in bằng Inland ASA cho bền, với 100% infill để có thể taro ren. Mình thường dùng setting in “0.20mm Quality” trong PrusaSlicer để đạt độ bền kéo tốt với nozzle 0.4mm. Sau khi in cần xử lý hậu kỳ chút xíu để cái clip kẹp đúng lực căng vừa ý. Mình dùng ốc 10-24 x 7/8" FHMS và đai ốc nylock mỏng làm trục (axle). Con ốc dài 3" vốn để bắt cửa lưới vào trolley mình đổi sang machine screw vì taro ren kiểu máy trong trolley mới dễ hơn so với ren kiểu wood screw. (Dù wood screw vẫn chạy ổn trên bản prototype của mình.)

Mình chọn taro ren cho các lỗ dưới đáy và lỗ bên hông bằng tap, thay vì in ren sẵn. In 100% infill giúp việc cắt ren rất dễ và ren ra chắc.

Nếu bạn không tự in được, mình không bán phụ tùng, nhưng có nhiều dịch vụ online nhận in. Mình đã dùng và thấy ổn với Shapeways, Xometry và Protolabs.

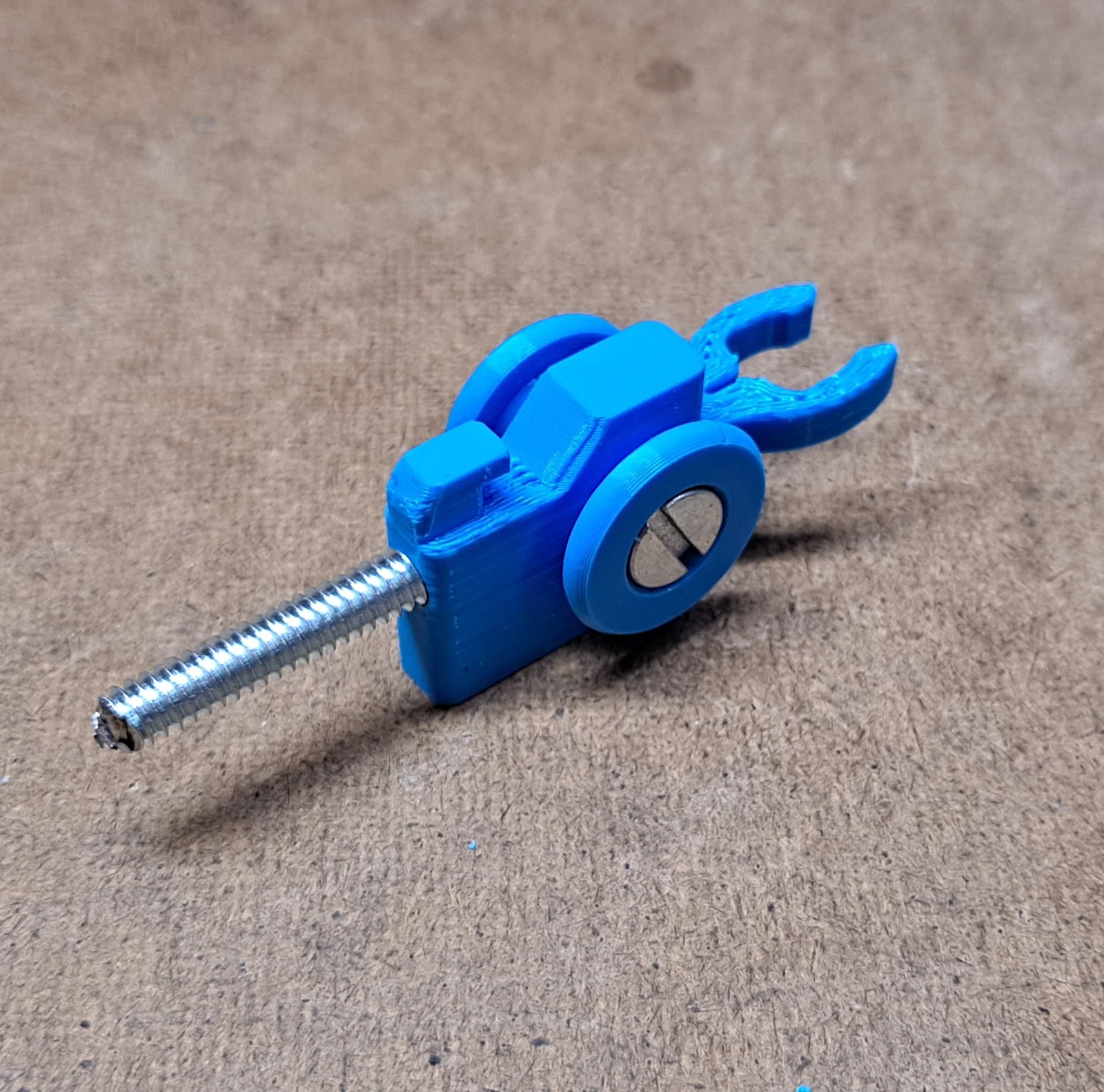

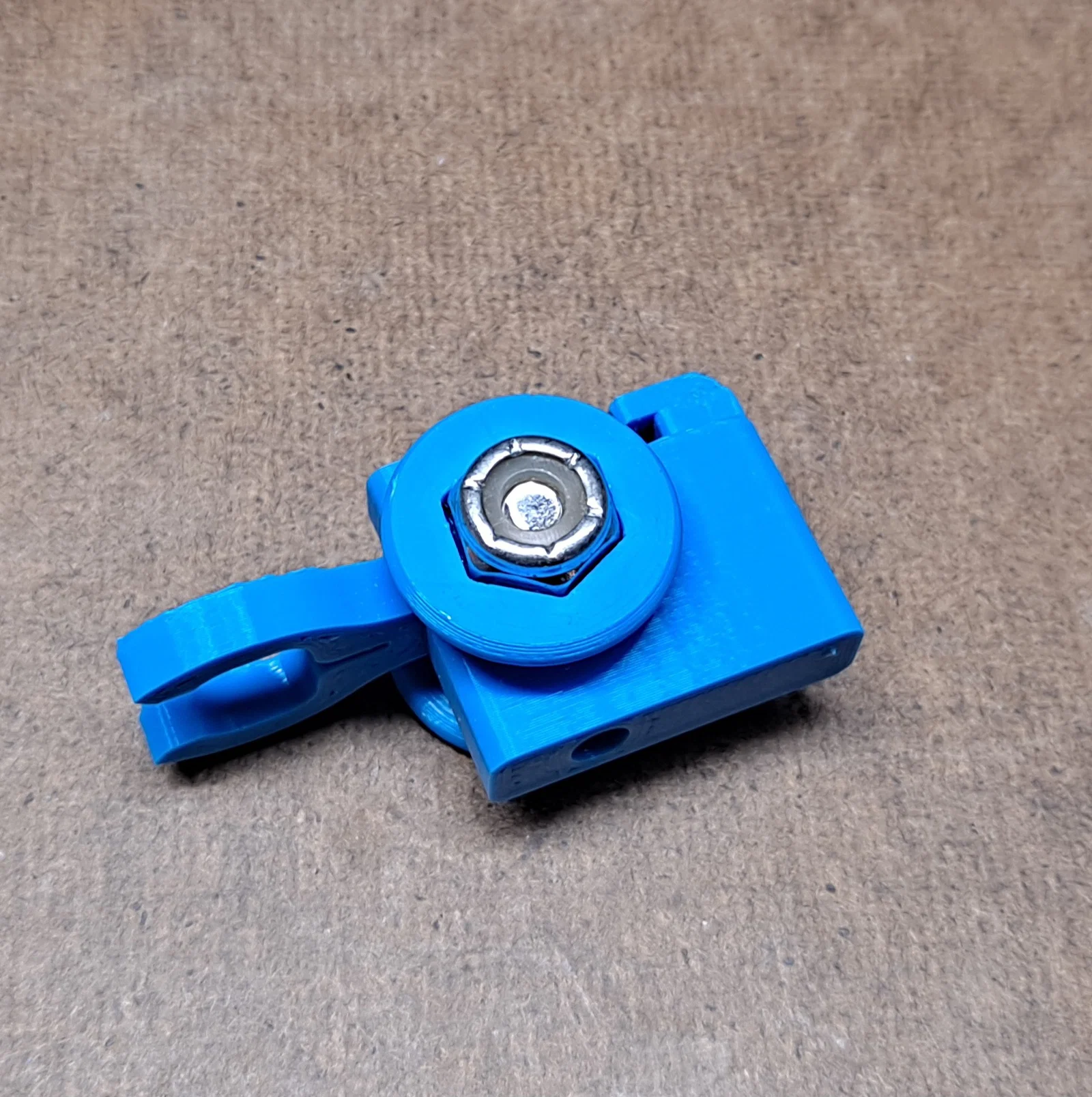

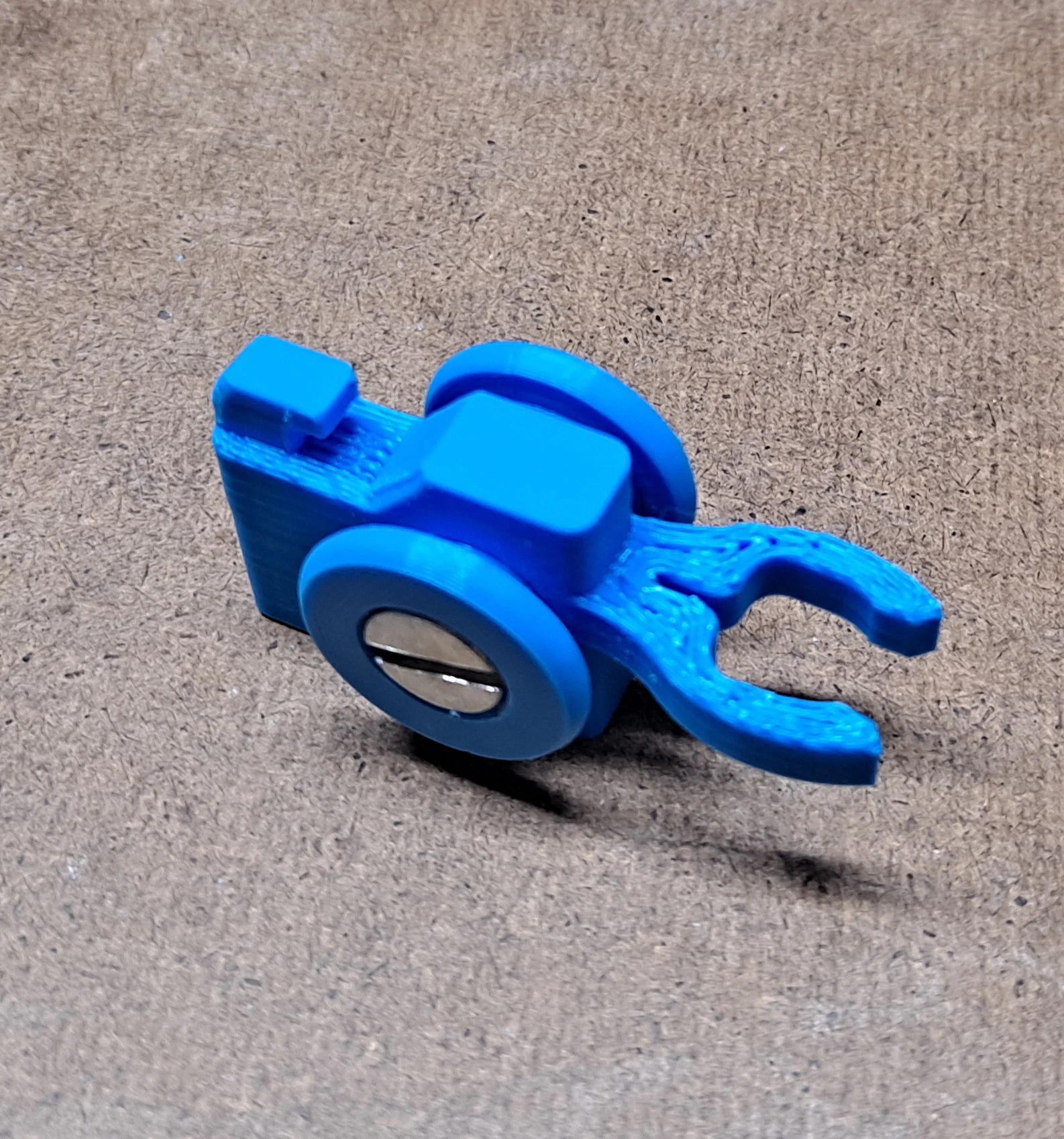

Cập nhật - Tháng 7/2025: V4 vẫn xài ngon, nhưng nhiều bạn hỏi bản cập nhật. V5-2 có clip mềm/dẻo hơn, nên gần như không cần tinh chỉnh lại sau khi in. Vui lòng xem hình dùng sợi filament màu xanh để lắp ráp.

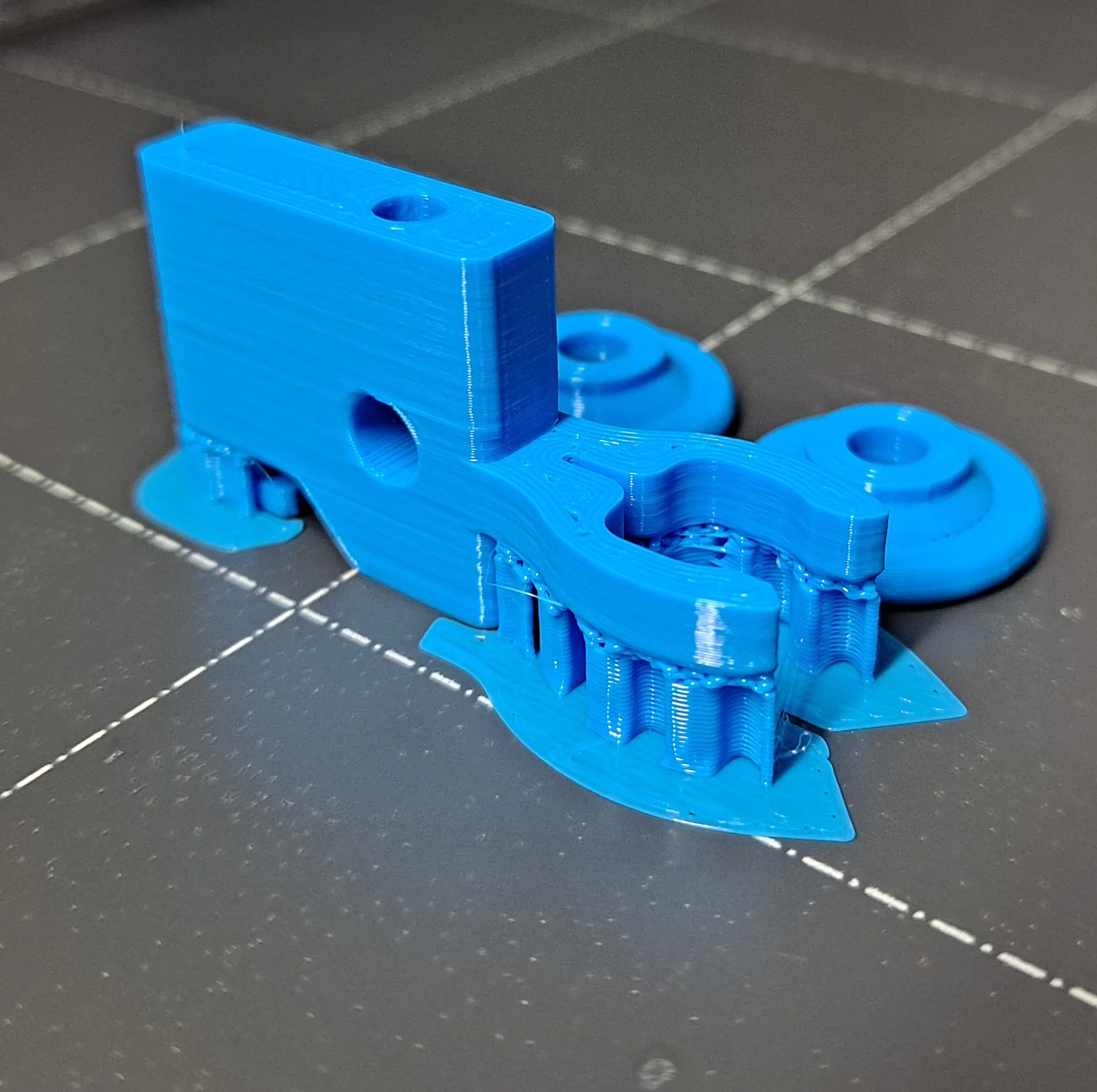

1. In phần thân lật ngược để giảm supports. Mình thêm supports dưới cái clip, kế bên chỗ móc lò xo, và bên trong Wheel B. (Khoang rỗng cho đai ốc lục giác.)

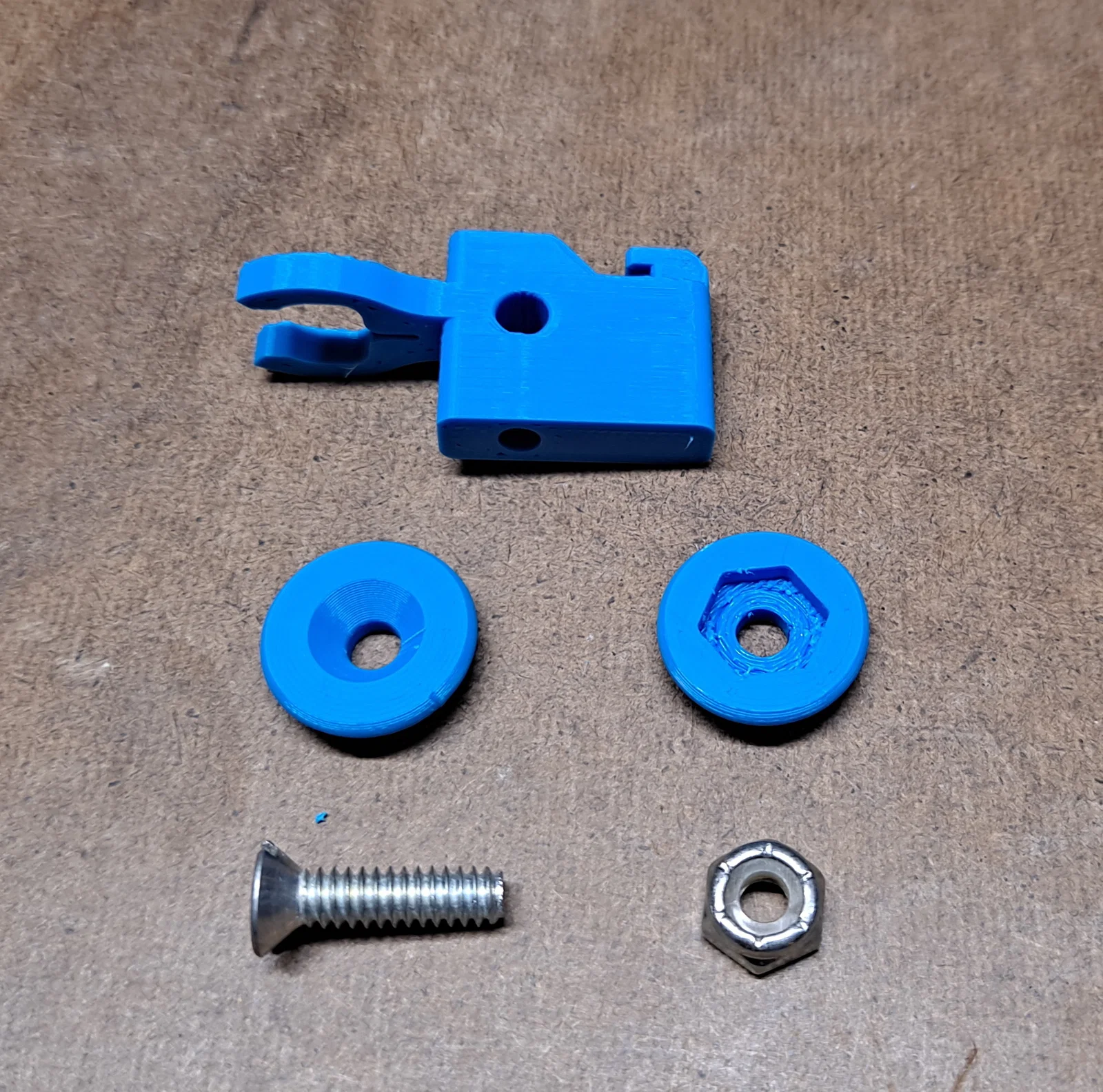

2. Machine screw và nylock sẽ thành trục (axle).

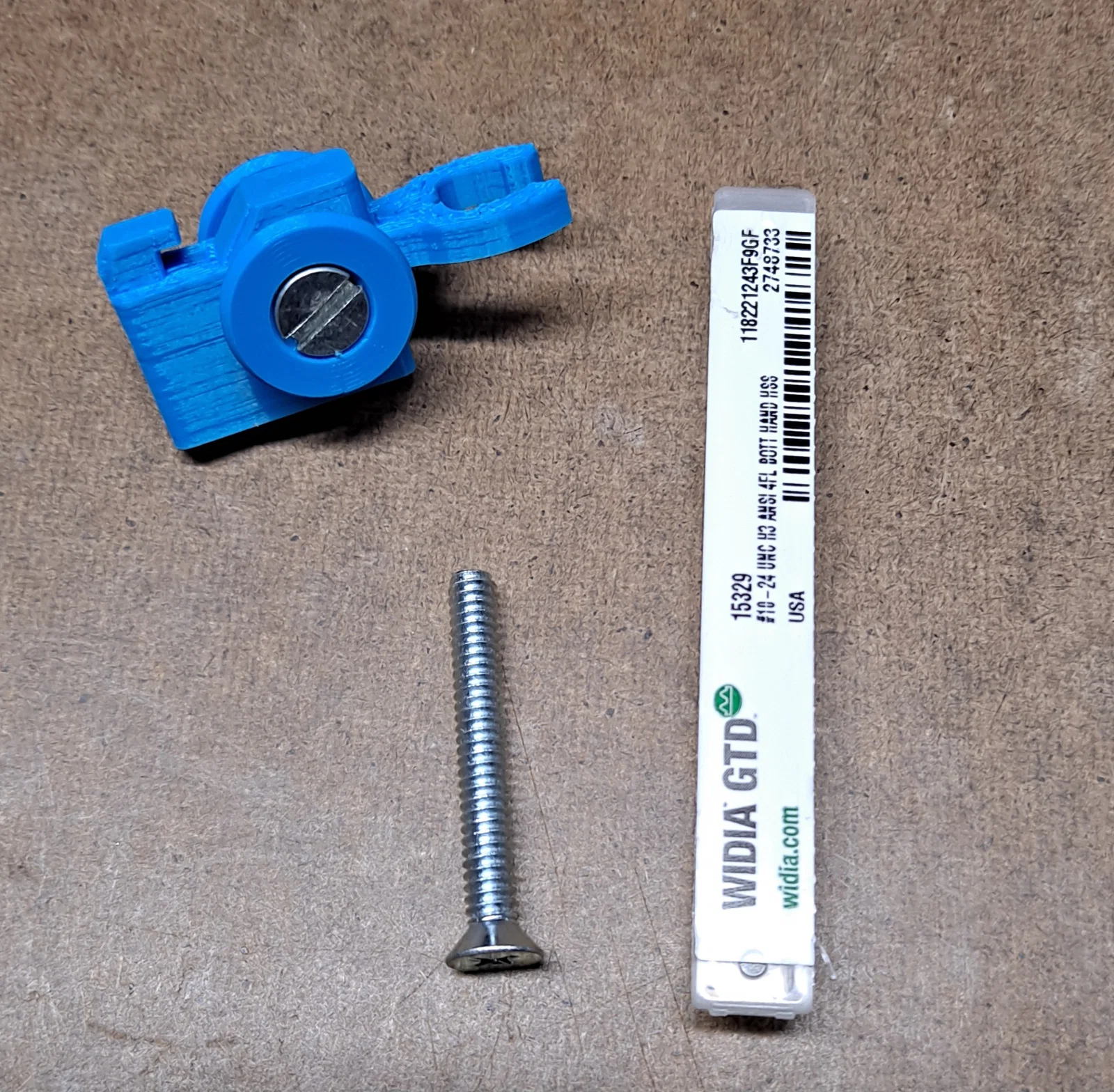

3. Taro 2 cái lỗ.

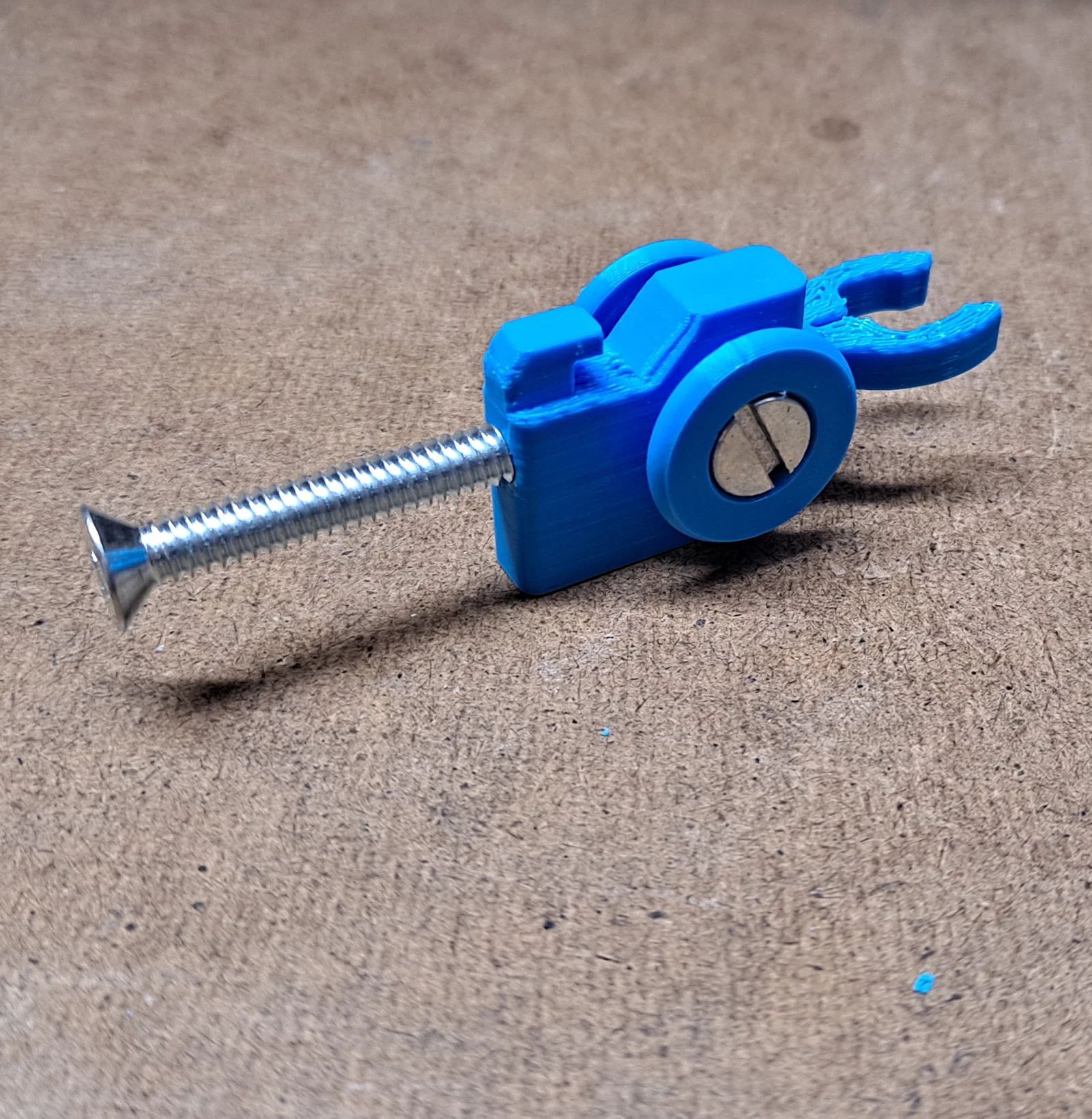

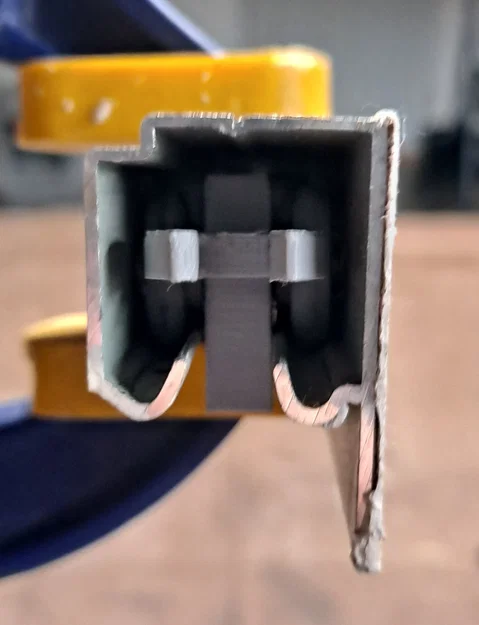

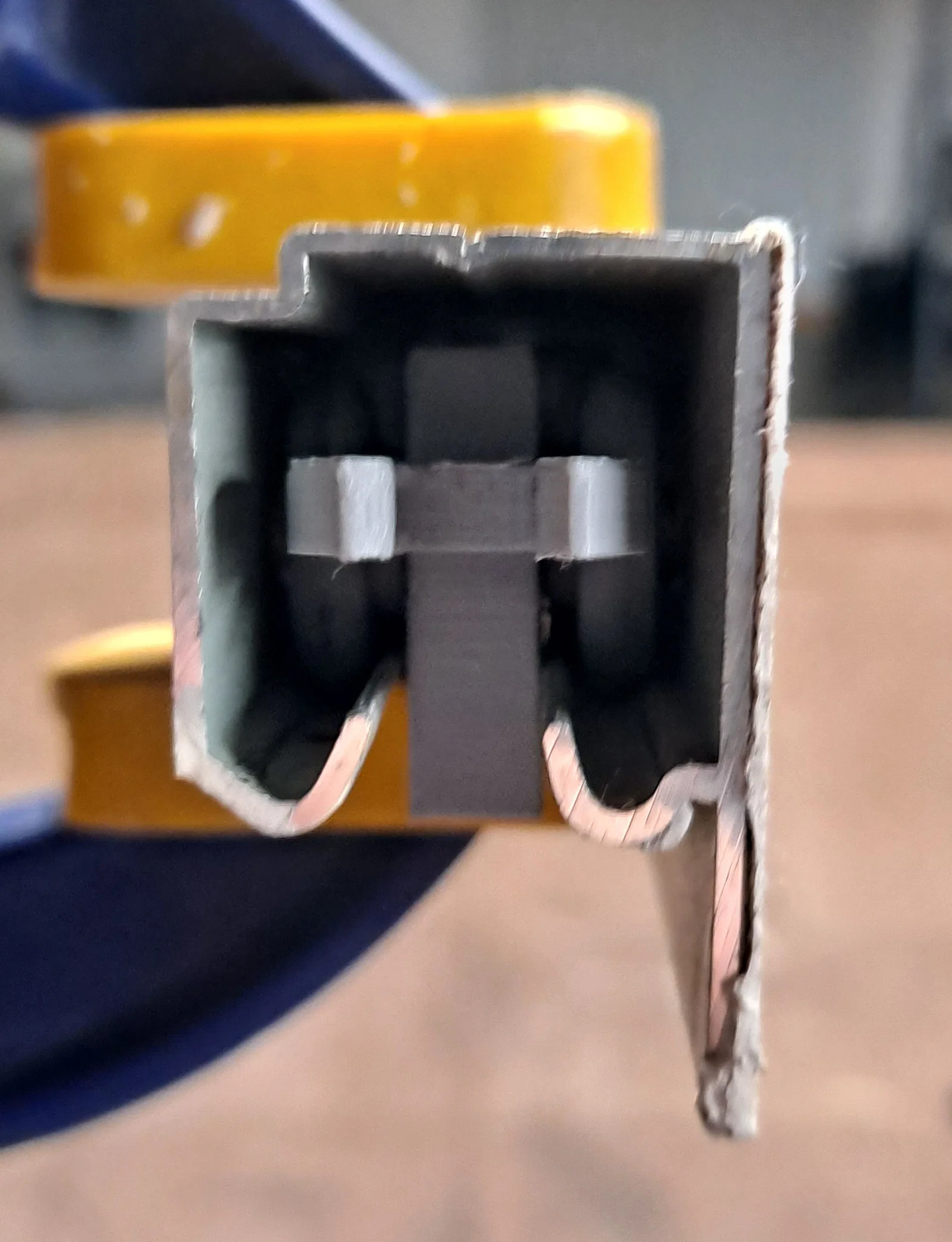

4. Luồn con machine screw dài hơn vào phía sau rồi cắt bỏ đầu ốc. Phần này sẽ chui vào spacer nhôm bên trong ray, nằm giữa 2 trolley. Mình bóp (crimp) nhẹ cái spacer cho nó kẹp vào ren của machine screw.

Tham khảo, đây là loại machine screw và locking nut mình dùng.

https://www.mcmaster.com/product/90273A422 - Axle

https://www.mcmaster.com/product/90633A011 - nylon insert nut

https://www.mcmaster.com/90272A368/ - Machine screw dùng để treo/bắt cửa lưới
