Tay Đỡ Hàn (Helping Hand) In 3D Hoàn Toàn

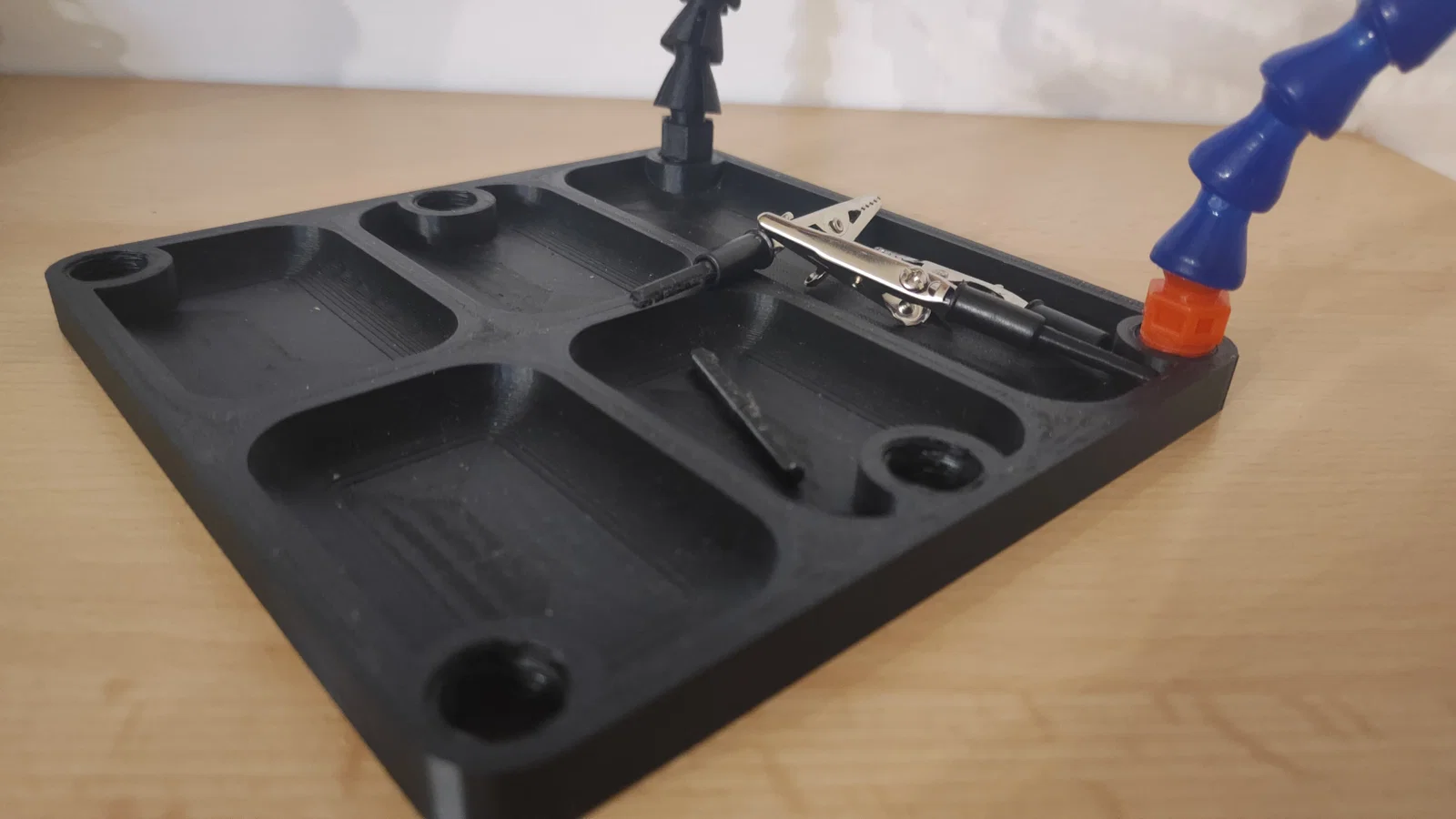

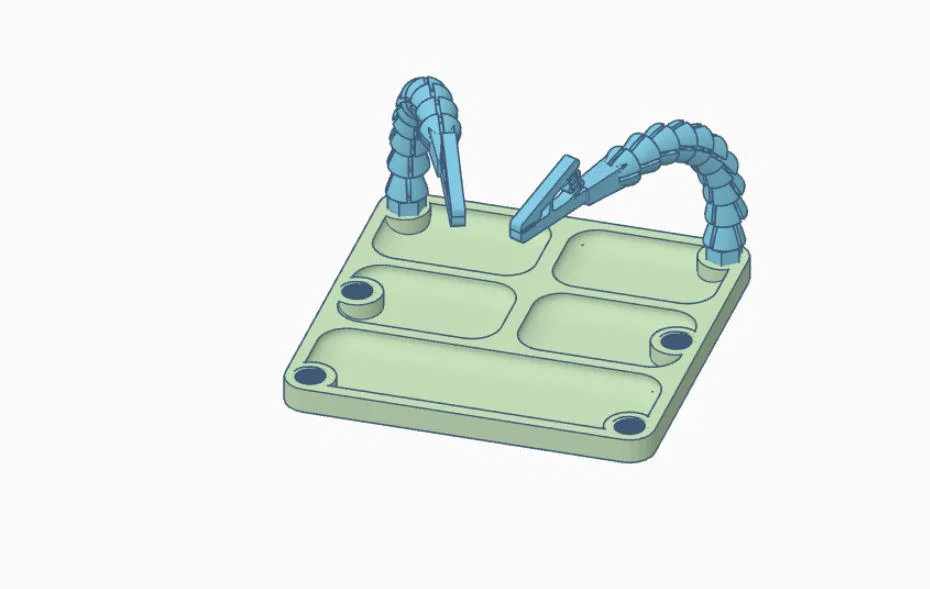

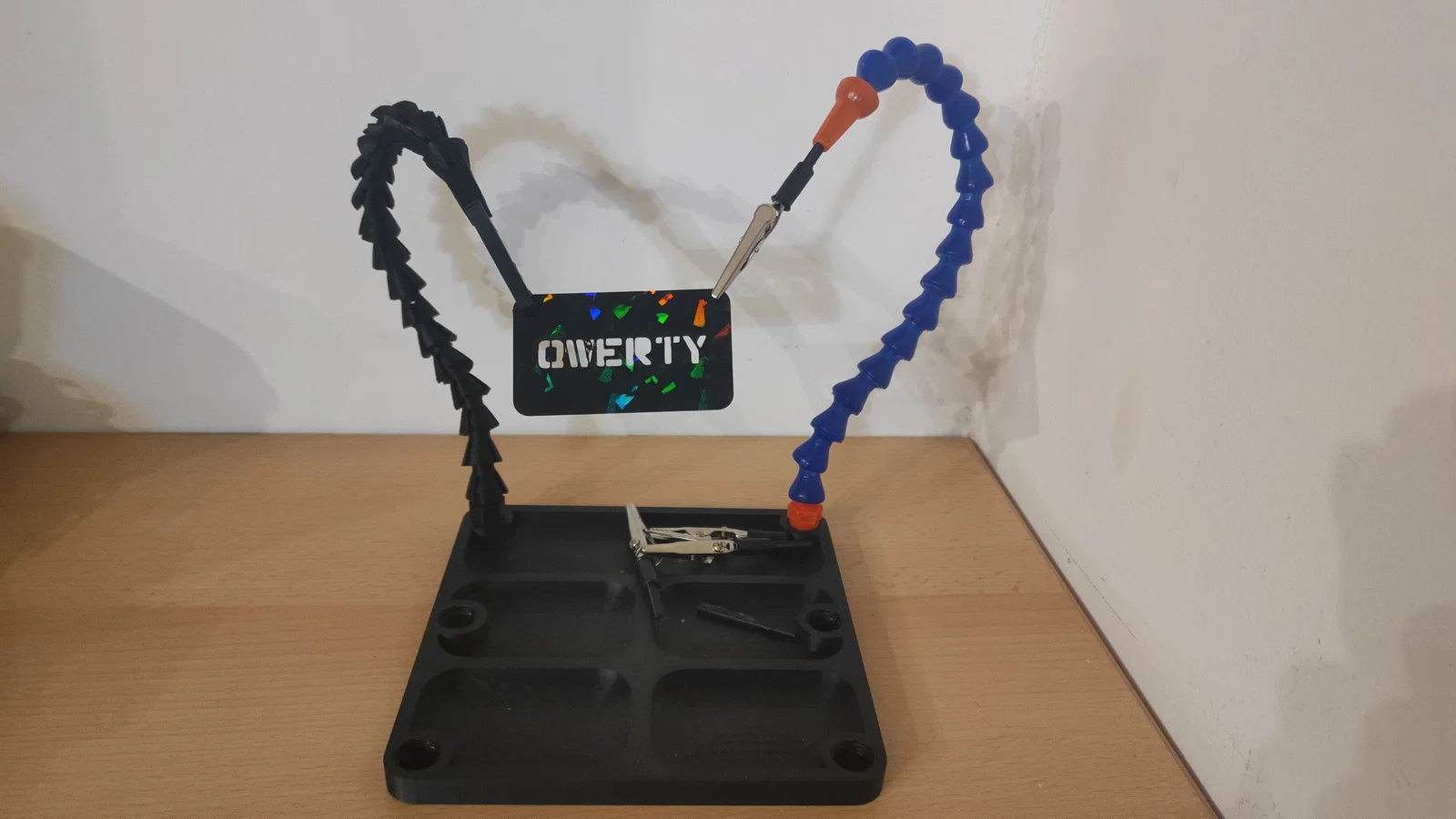

Bộ “helping hand” này tương thích với các octopus arms và kẹp cá sấu (crocodile clamps) mua sẵn như trong hình, cũng như các bản in 3D hoàn toàn. Rất hợp cho ai lúc nào cũng thấy “thiếu tay” khi hàn. Cho phép remix, nên cứ thoải mái làm thêm đồ giữ thiếc, giữ dây, v.v.

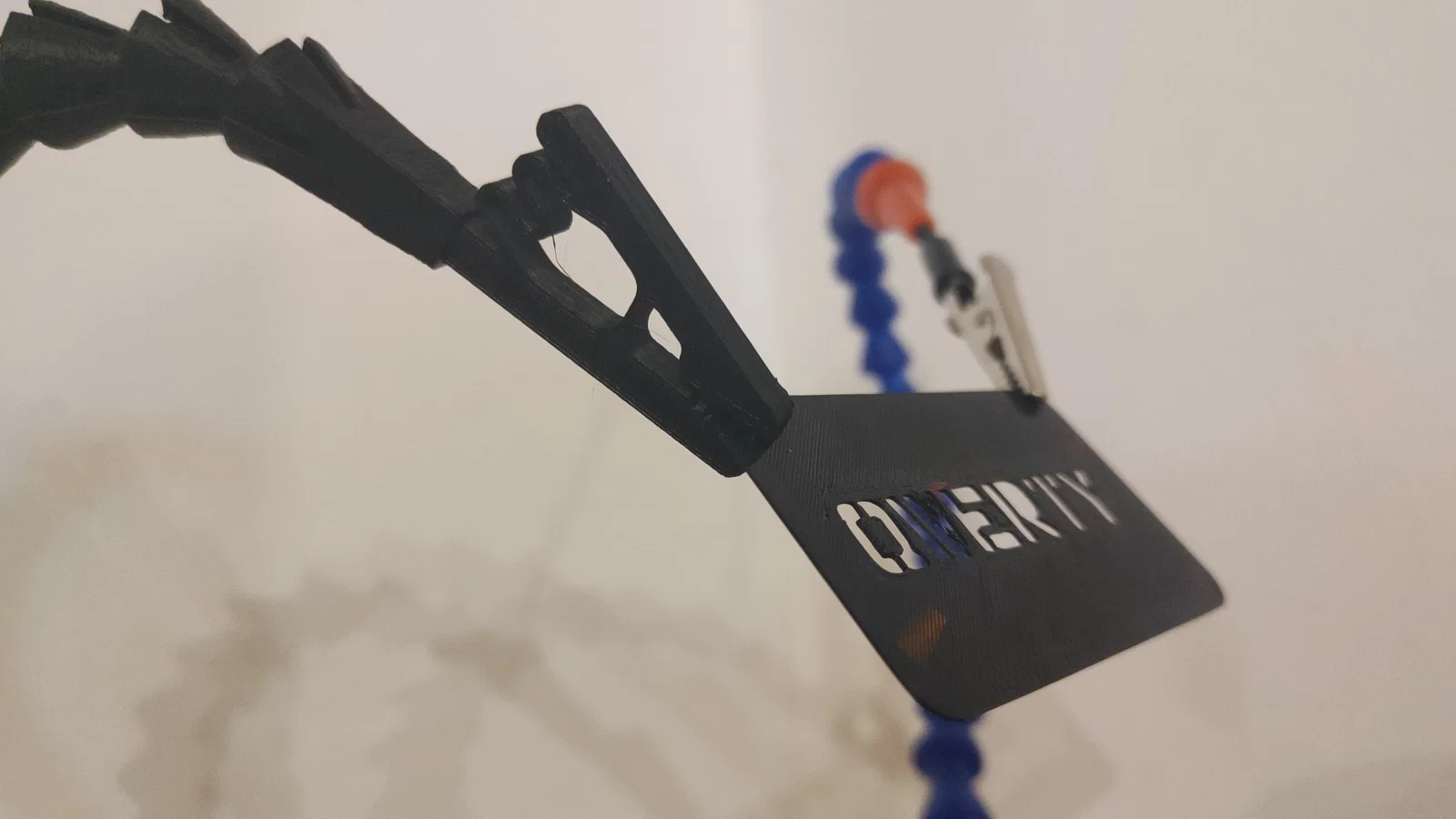

Side note: Nếu bạn tò mò về cái bảng chữ qwerty, nó được in 3D bằng holographic build plate. Nó hoạt động sao? Đó là microstructure, nhỏ tới mức bẻ ánh sáng ra thành nhiều màu khác nhau. Có đáng mua không? Chủ yếu để vui/meme thôi. Dấu vân tay, vết trầy, lớp phủ trong, bụi, v.v. sẽ làm hư bề mặt và hiệu ứng hologram trên bản in. Nếu bạn đem khoe lần đầu mà ai cũng sờ vào thì coi như hiệu ứng gần như bay mất. Nhưng nó vẫn chỉ là một build plate trơn bình thường. Nên cũng không có gì tệ, chỉ là đừng kỳ vọng quá nhiều vào hologram “xịn” trên bản in.

Print Settings:

Với base plate thì không cần setting đặc biệt.

Với các arms, mình rất khuyên dùng vật liệu có độ biến dạng dẻo (plastic deformation) thấp. Các mắt xích rời (links) phải chịu lực căng để giữ chắc vị trí. Nếu bản in bị biến dạng theo thời gian thì nó cũng sẽ mất độ bám, và octopus arm sẽ trở nên lỏng lẻo.

Kẹp cá sấu nên xem như giải pháp “chữa cháy”. Nó cũng cần filament có độ biến dạng dẻo thấp và có lẽ nên là loại chịu nhiệt cao, tùy thứ bạn định kẹp. Nếu chỉ kẹp PCB thì ổn. Nhưng nếu kẹp ví dụ như điện trở, kẹp có thể bị chảy một phần.

Không cần support, mình không dùng brims. Mình chỉ giảm tốc cho adapter bought clamp + bought arm, và mình cũng khuyên nên dùng brims cho phần này. Nhìn chung mình khuyên in theo từng object (print by object). Nếu bạn thấy bám bàn kém hơn thì có thể cần brims hoặc giảm tốc in. Nhưng chắc bạn rành máy của bạn nhất rồi. :)

Print List

• 1 Base plate
• (optional) Thread Tolerance Test

Sau đó bạn cần quyết định: mua hay in octopus arms và clamps. Nếu bạn sẽ tự in arms:

• khoảng 10–15 links cho mỗi arm
• 1x threaded link
• 1x clamp holder (tùy lựa chọn)

Chọn clamp holder phù hợp với giải pháp bạn dùng. Một trong các lựa chọn:

• printed clamp + printed arm
• printed clamp + bought arm
• bought clamp + printed arm
• bought clamp + bought arm

Assembly

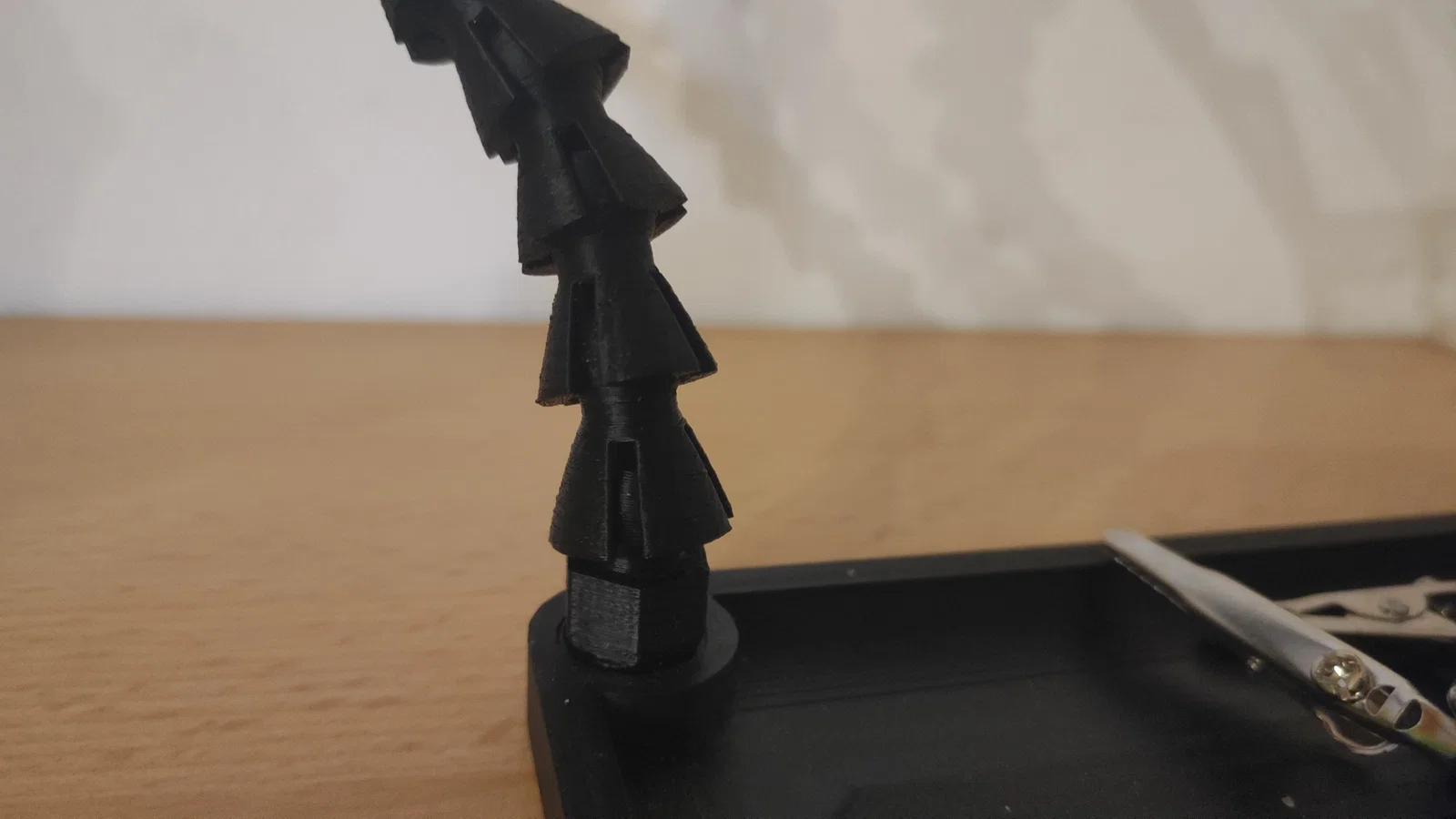

Không có gì nhiều để nói thêm. Với arms: phần thread là chi tiết đầu tiên, rồi gắn thêm bao nhiêu links tùy bạn, và kết thúc bằng clamp holder. Lắp các arms lên base plate.

Final words:

Đây là nhựa và mỏ hàn/thiếc hàn sẽ nóng, nên nếu thiếc nhỏ giọt xuống thì sẽ làm hư base plate hoặc arms.
