Đồng hồ cơ học in 3D hoàn toàn với thiết kế con lắc

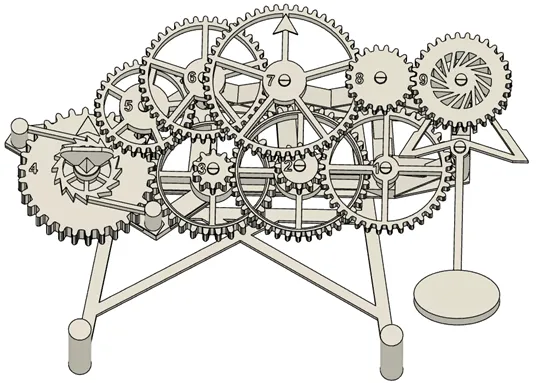

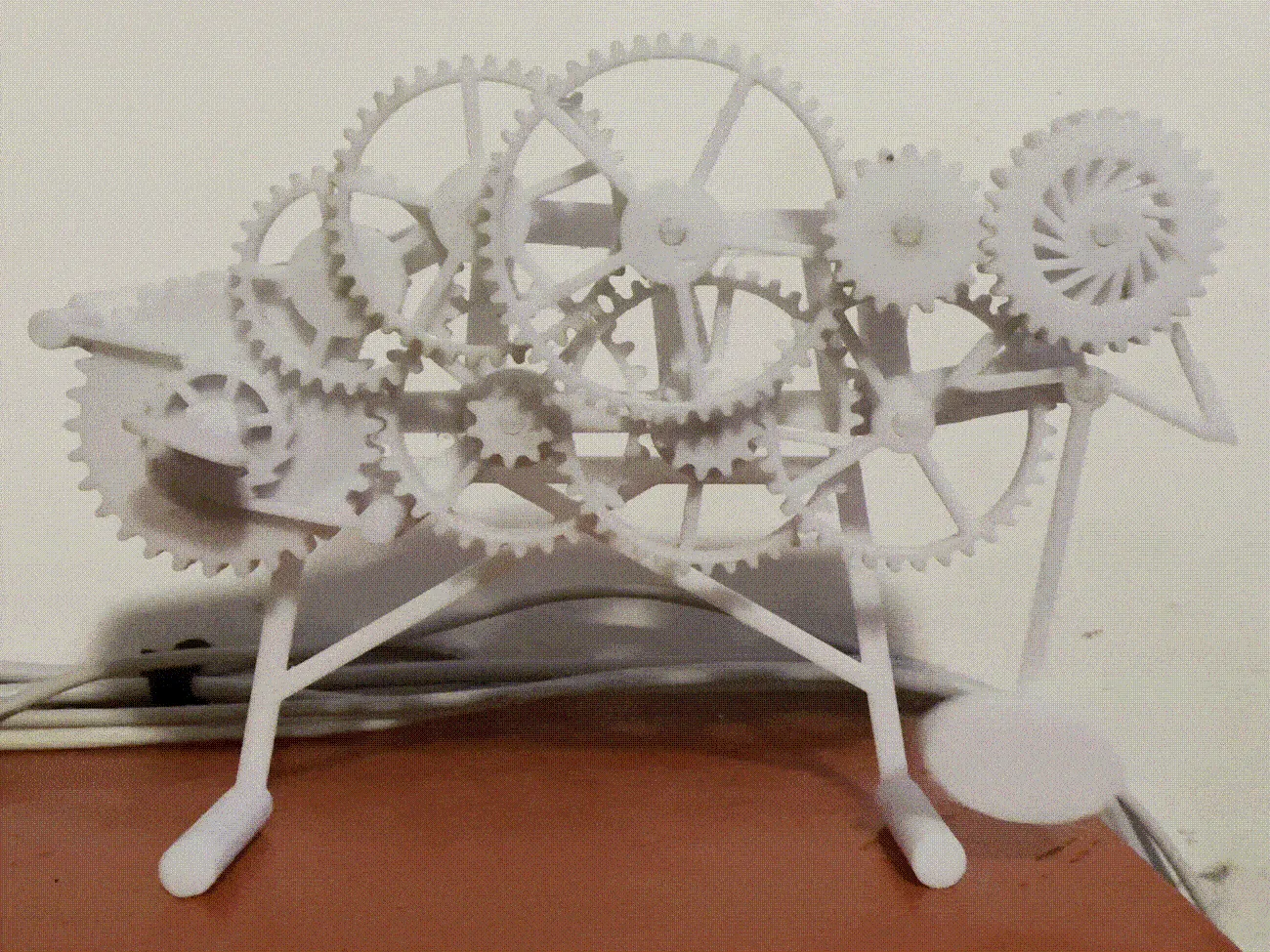

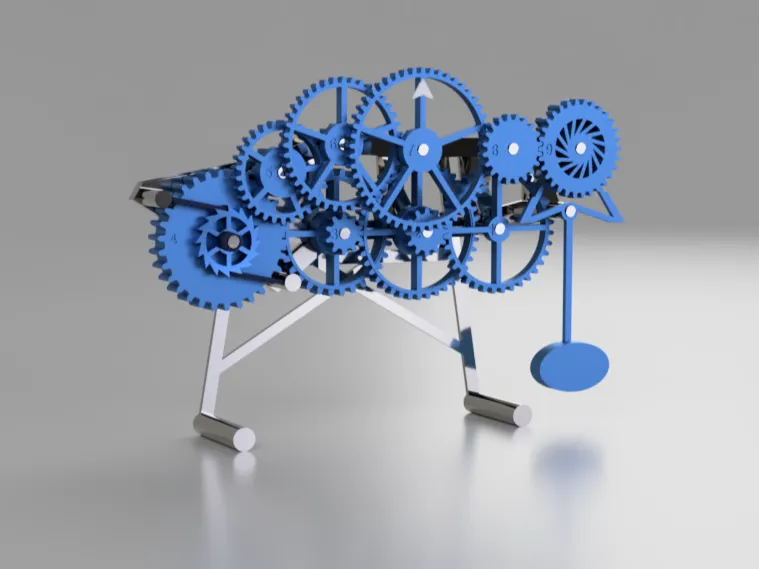

đây là dự án hoàn thành của tôi về một chiếc đồng hồ cơ khí hoàn toàn, được in 3D.

Tôi quyết định thực hiện một dự án EPQ, và mục tiêu/tựa đề của dự án của tôi là làm một chiếc đồng hồ cơ khí, trong khoảng 5 tháng, tôi đã từ một ý tưởng, đến lập kế hoạch và nghiên cứu, rồi thiết kế và in, cũng như tạo mẫu một chiếc đồng hồ.

Nó chắc chắn không phải là tốt nhất, tôi thật không may đã không thiết kế tỷ lệ bánh răng đúng cách nên một số bánh răng không đồng bộ, và nó chỉ chạy được khoảng 5 phút trước khi dừng lại vì ma sát (đối với tôi), nhưng đây là một khái niệm thú vị để cho thấy những gì có thể được xây dựng bằng cách sử dụng máy in 3D, và để thể hiện các kỹ thuật thiết kế khác nhau, cũng như để kết hợp những cách độc đáo mà các bản in 3D có thể được sử dụng.

Xin hãy vui vẻ khi in và lắp ráp nó, và cũng đừng ngần ngại thực hiện bất kỳ sửa đổi nào đối với điều này, đây vẫn là một công việc đang trong quá trình hoàn thiện, và tôi muốn xem những gì người khác làm với điều này.

Cài đặt in

Thương hiệu máy in:

Creality

Máy in:

Ender 3

Rafts:

Không

Hỗ trợ:

Không

Độ phân giải:

0.2

Infill:

100%

Vật liệu: Kaige 3D PETG Trắng

Ghi chú:

Nhắc nhở in 2 lò xo ratchet, không chỉ 1.

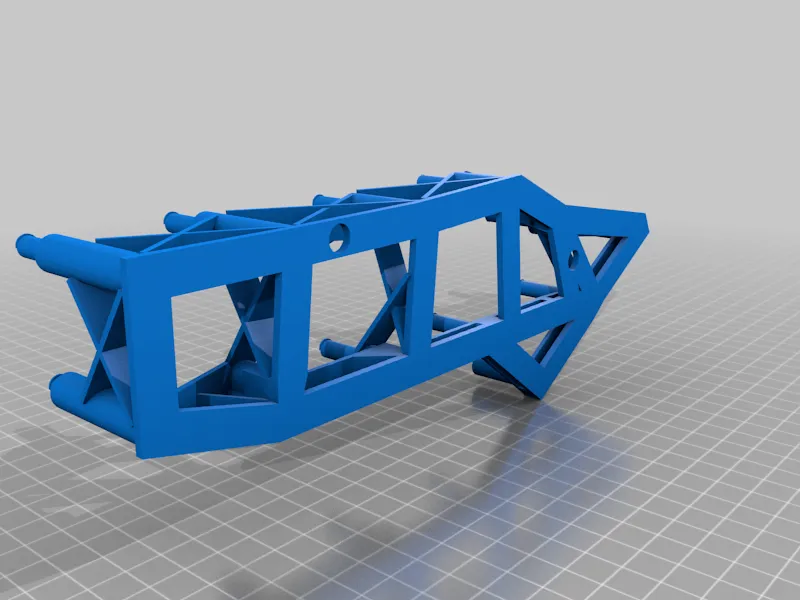

Chắc chắn in khung và cung điện với tỷ lệ infill cao hoặc số lượng tường cao, tôi khuyên nên sử dụng 2 tường với 90% infill, để vật liệu bổ sung không làm mở rộng bản in ra ngoài một chút.

In lò xo chính với 3 tường và bất kỳ tỷ lệ phần trăm infill nào (tôi đã sử dụng 20%), và tôi cũng khuyên nên lật lò xo chính lại để trục nằm trên bàn in và in với hỗ trợ, để có hoàn thiện tốt hơn.

Tất cả các bộ phận khác chỉ cần in theo cách bạn muốn, tôi đã sử dụng 2 tường với 20% infill cho phần còn lại, chỉ cần cẩn thận rằng các bộ phận nằm trong hướng đúng mà không có phần nào bị treo.

Nếu có thể, hãy bôi một loại mỡ silicone lên các trục, cũng như nơi mà con lắc tiếp xúc với bánh xe thoát.
