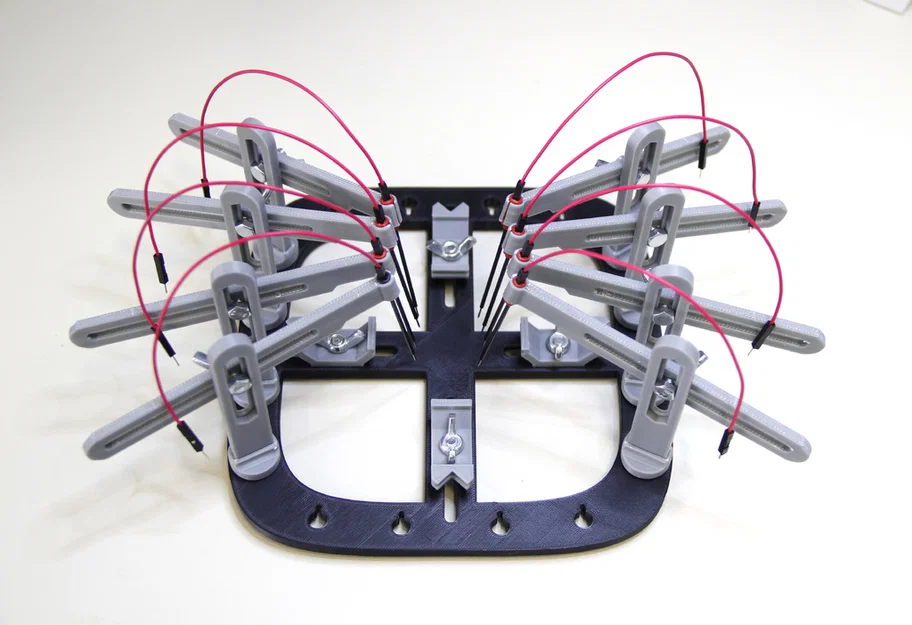

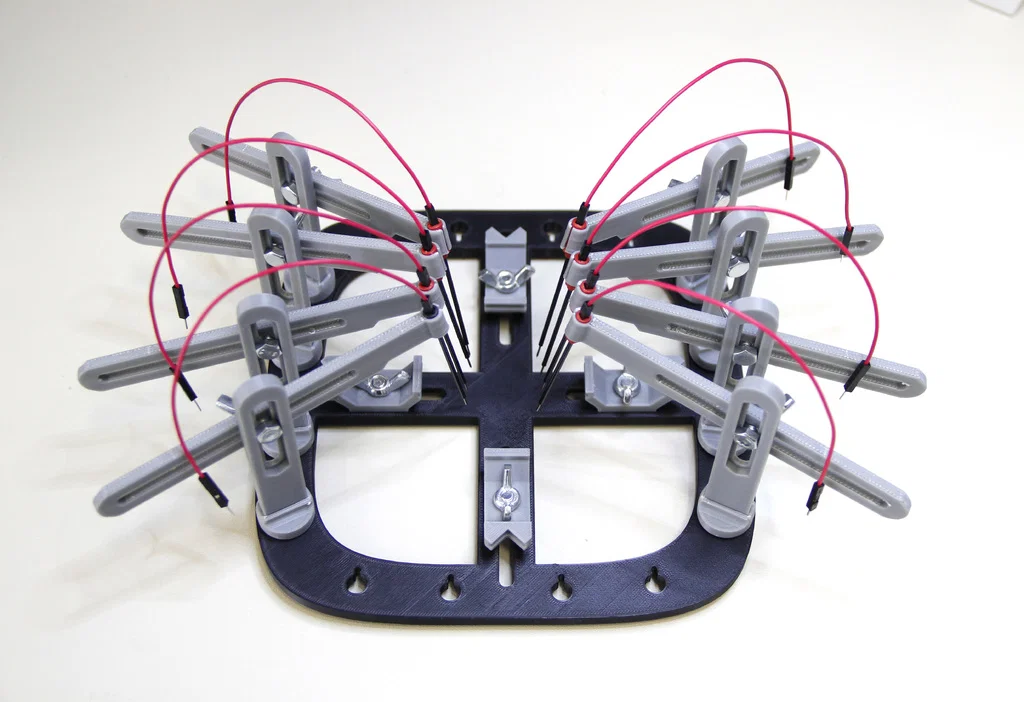

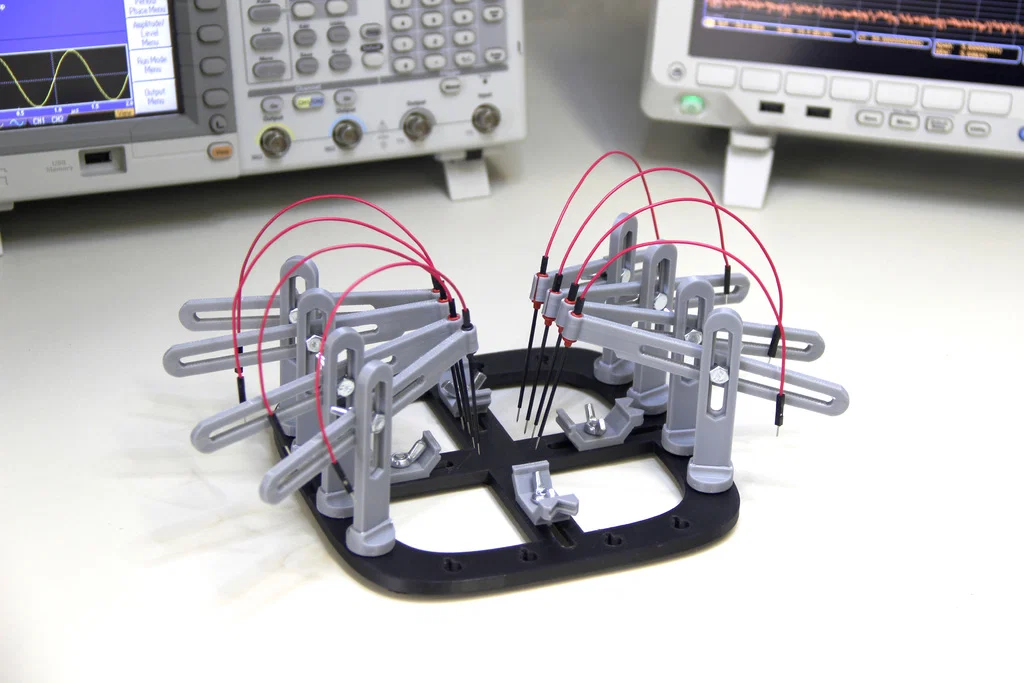

Trạm làm việc PCB với tay cần cẩu (PCB Workstation with Crane Arms)
Trạm làm việc PCB với tay cần cẩu giúp canh chỉnh probe chính xác để test/đo tại các điểm rất nhỏ trên mạch. Đế hỗ trợ kẹp giữ PCB bằng cụm trượt, và có thể gắn thêm phụ kiện từ bản “Articulated Arms”.
Mô tả
“PCB Workstation with Crane Arms” là phiên bản phát triển từ dự án gốc của mình “PCB Workstation with Articulated Arms”.
CẬP NHẬT: Giờ bạn có thể mua bộ kit V2 2024 được cải tiến đáng kể tại ingegnotech.com

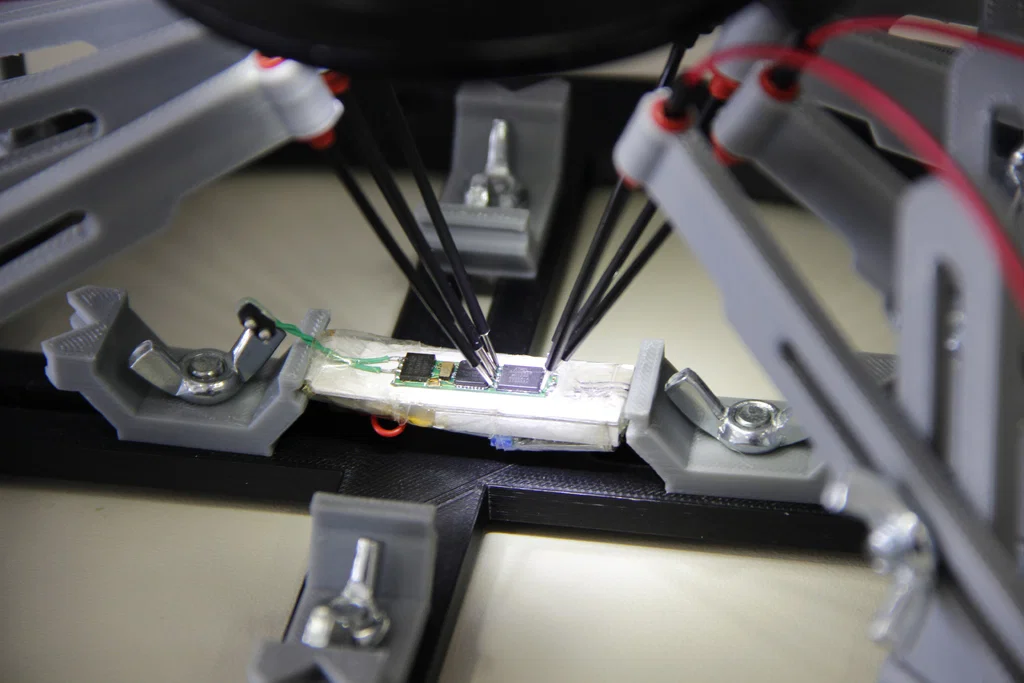

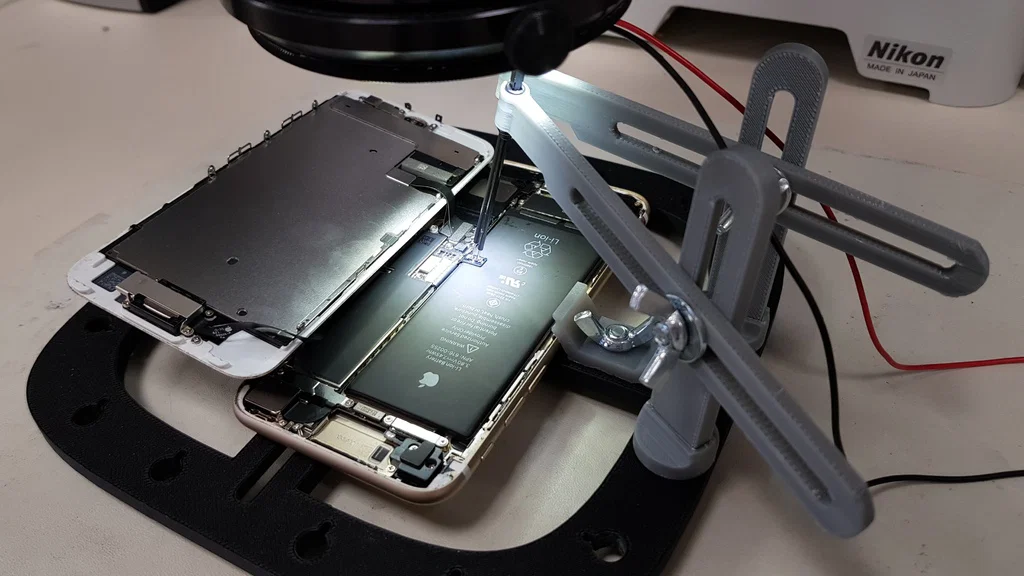

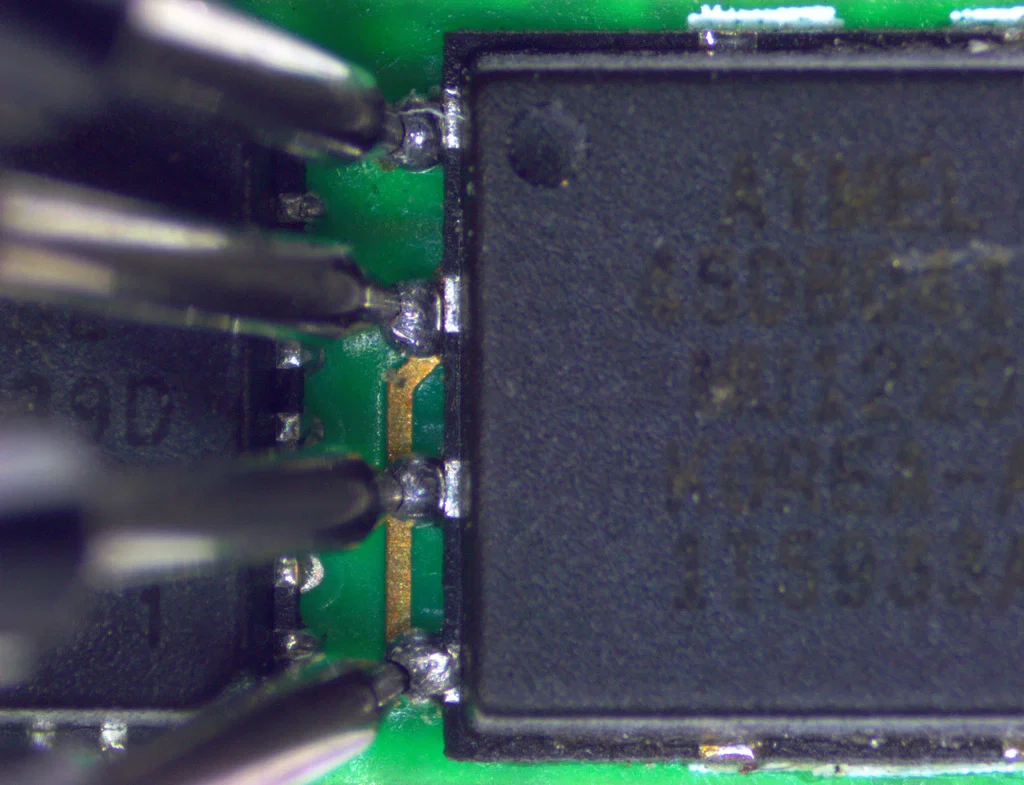

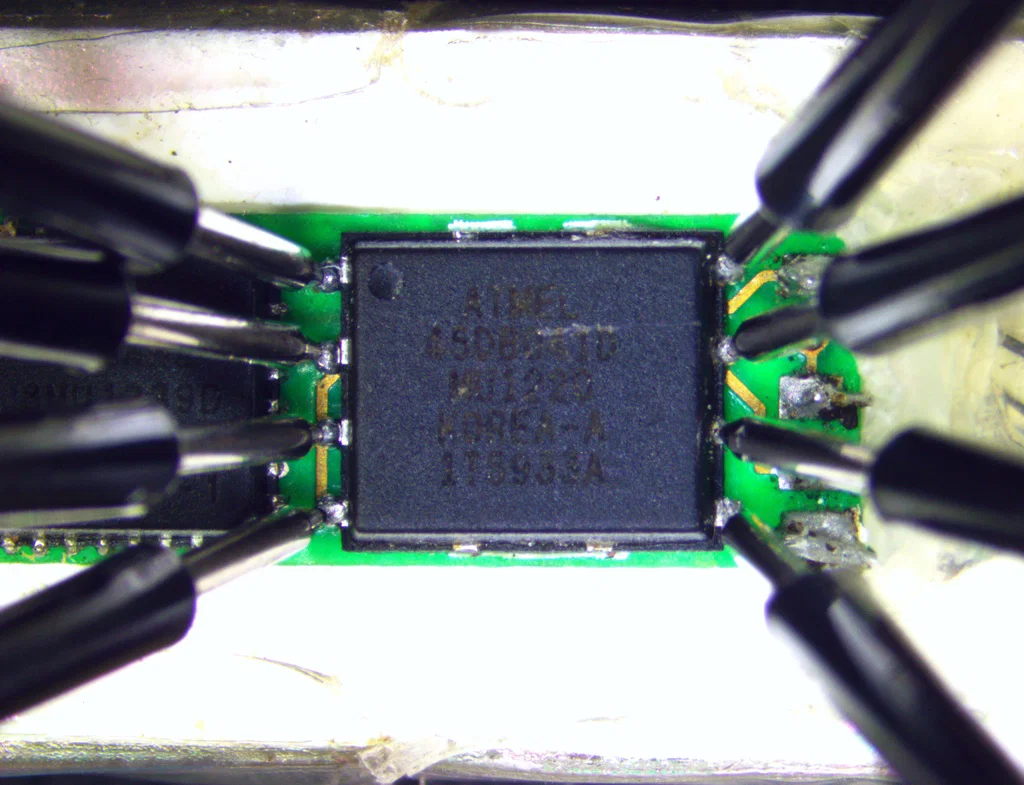

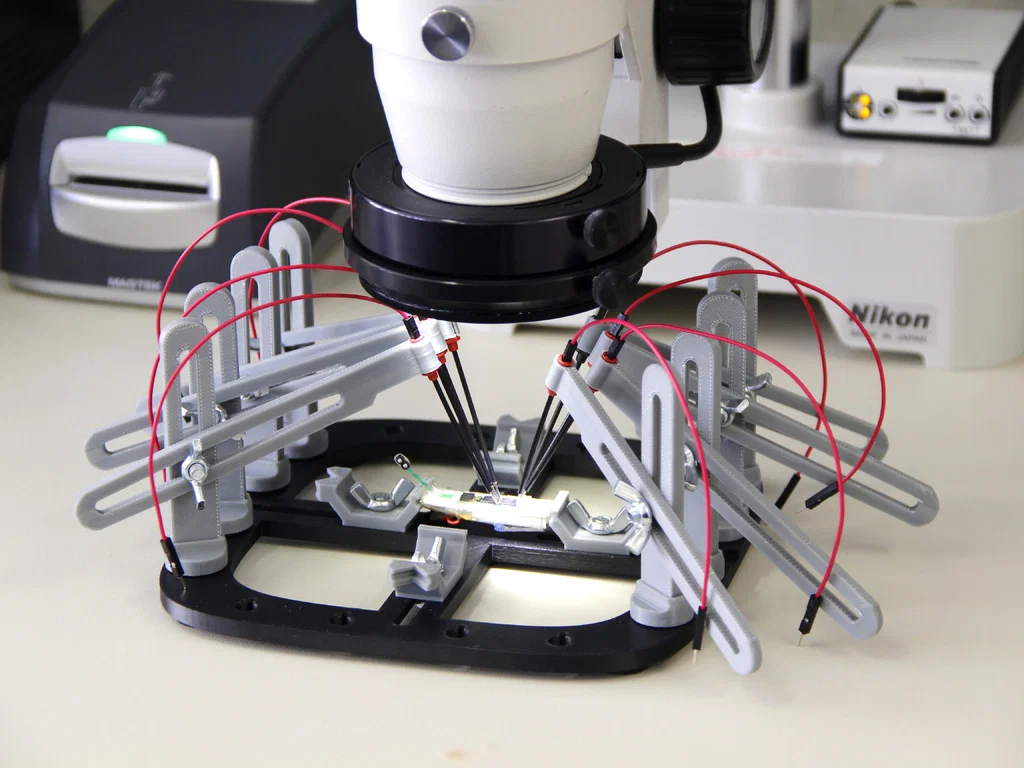

Mỗi tay cần cẩu (crane arm) có thể canh chỉnh vị trí dễ dàng để tạo các kết nối điện chính xác tại những điểm rất nhỏ trên printed circuit board.
Công cụ này dùng các Hirschmann spring loaded needle point test probes
(http://it.rs-online.com/mobile/p/sonde-ad-ago/0775726/).
Phần đế của “PCB Workstation with Crane Arms” có thể gắn thêm articulated arms và các phụ kiện tùy biến vốn có trong dự án gốc “PCB Workstation with Articulated Arms”.
XEM BÀI VIẾT ĐĂNG TRÊN WEBSITE 3DERS.ORG: http://www.3ders.org//articles/20170220-giuseppe-finizias-popular-3d-printed-pcb-workstation-gets-crane-arms-update.html
Post-Printing
Bước 1: Gắn đệm silicone (silicone bumpers)
Mình gợi ý dán 5 miếng silicone bumpers bên dưới phần đế để đặt trên bàn vững hơn. Bạn có thể dùng loại có đường kính tới 20mm.
Bước 2: Lắp bộ kẹp/giữ PCB (PCB holders)

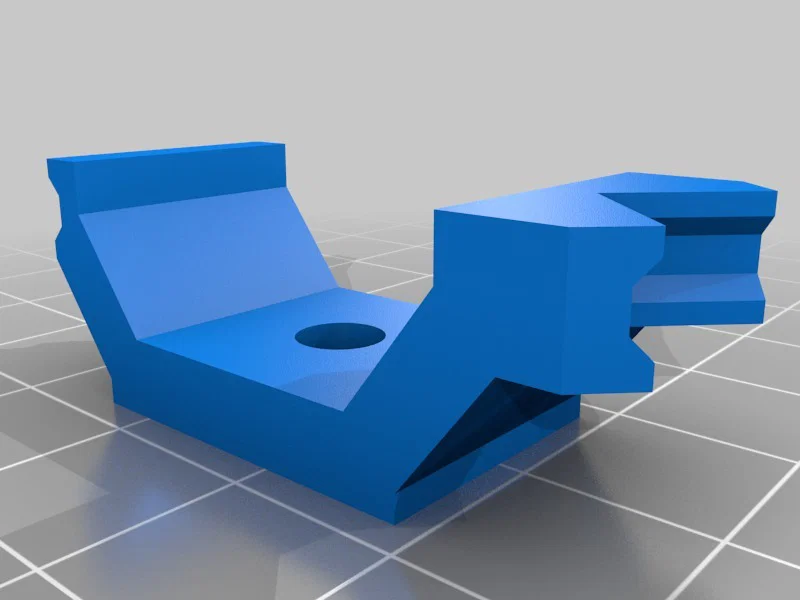

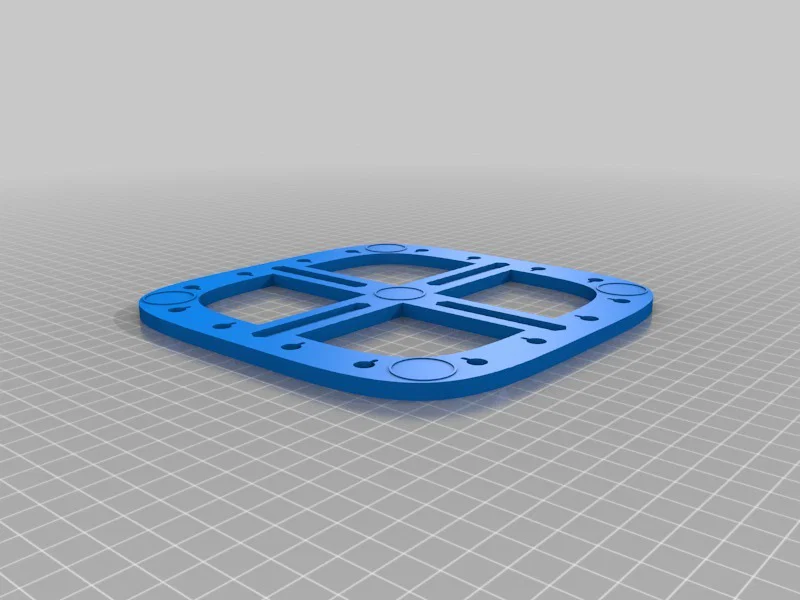

Phần trung tâm của đế gồm 4 miếng trượt xếp hình dấu cộng; dọc theo các rãnh này, bạn có thể di chuyển các khối chặn (anchoring blocks) để giữ printed circuit board cố định chắc chắn. Việc lắp PCB holders vào phần đế cần wing nuts (5mm) và Hex bolts (5×12 mm). PCB holders có hai mặt: một mặt cho cạnh thẳng, mặt còn lại cho các góc của printed circuit board. Bạn chỉ cần xoay holder là chọn được mặt phù hợp.
Bước 3: Lắp các tay cần cẩu (crane arms)

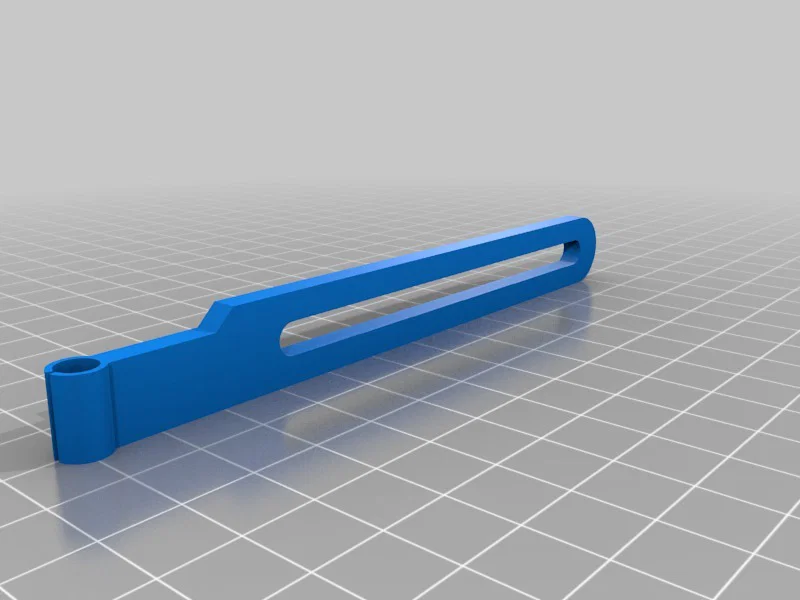

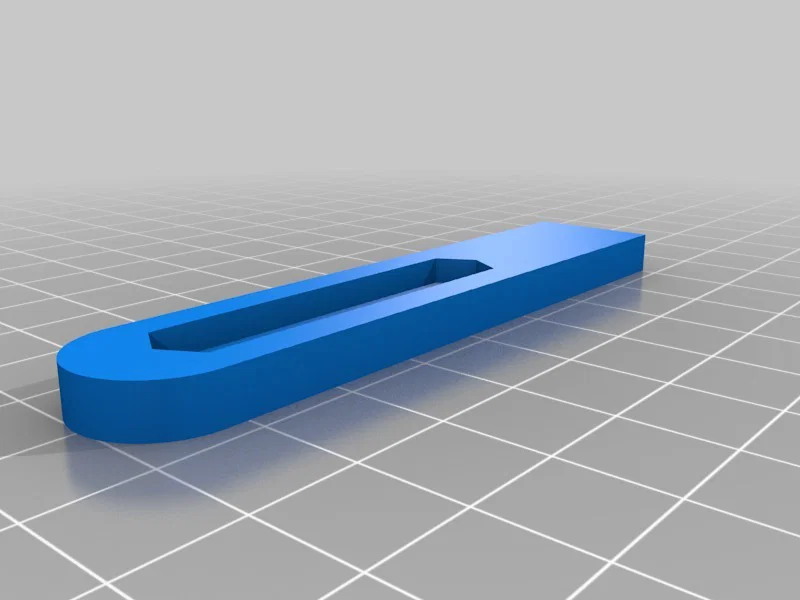

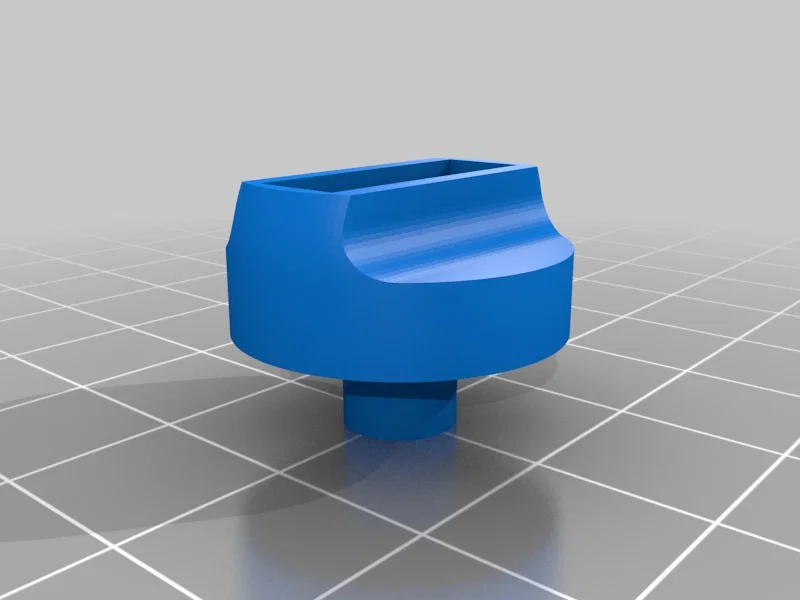

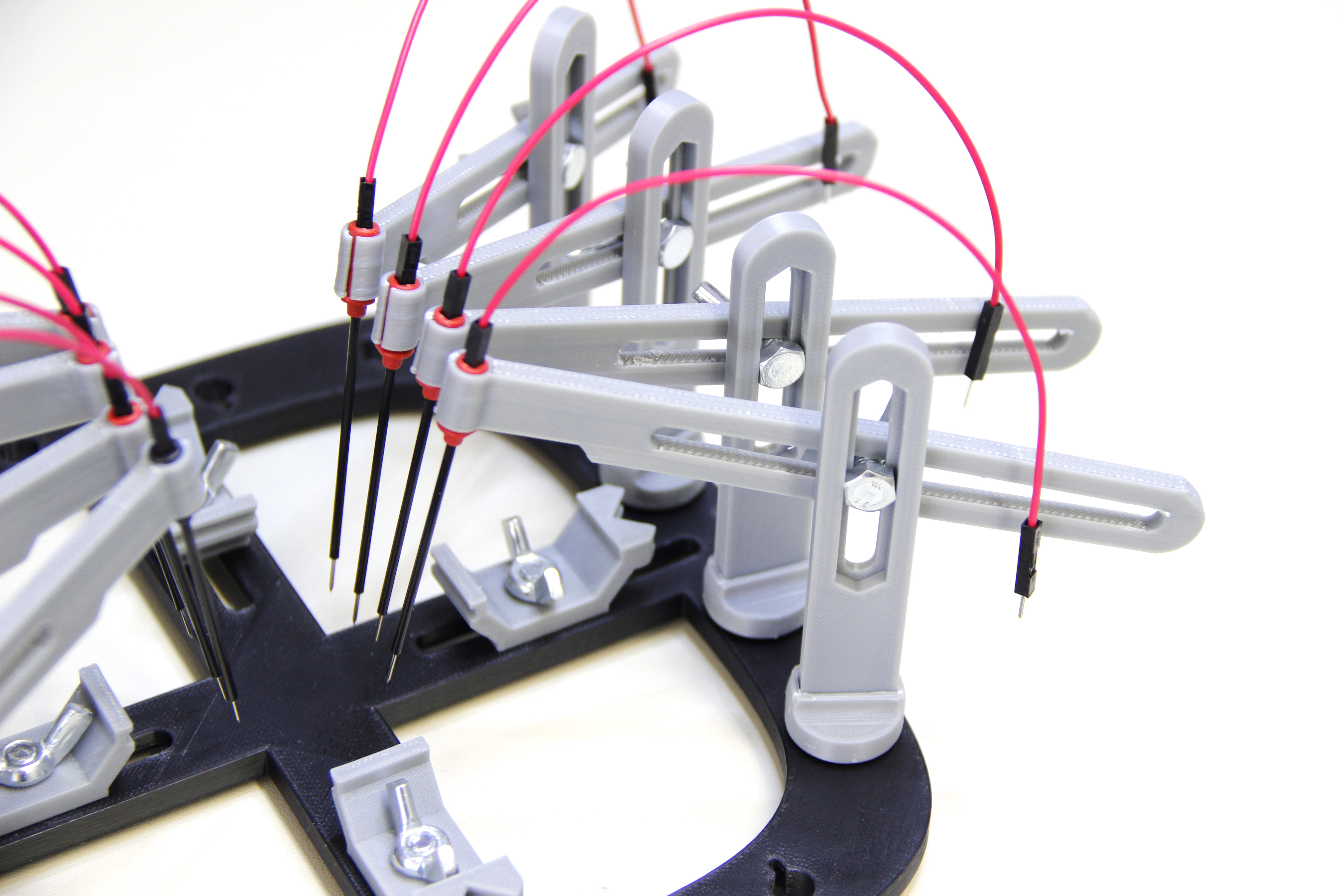

Gắn tay cần cẩu đứng (vertical crane arm) vào lỗ của rotating base support, sau đó lắp tay cần cẩu ngang (horizontal crane arm) bằng wing nut (5mm) và Hex bolt (5×12 mm).
Bước 4: Lắp micro sprung probes
Đầu tay cần cẩu ngang có một kẹp (clamp) để gắn vừa một micro sprung probe.
Bước 5: Thêm các phần tùy chọn
Giờ bạn gần như hoàn thiện “PCB Workstation” phiên bản tùy biến của mình rồi; có thể bạn sẽ muốn gắn thêm kính lúp, hoặc đèn LED, hoặc những phụ kiện khác có sẵn từ dự án gốc “PCB Workstation with Articulated Arms”.
