Trạm làm việc PCB với Nano-Probes chuyên dụng cho linh kiện siêu nhỏ

PCB Workstation với Nano-Probes là giải pháp tối ưu để thao tác trên các bo mạch điện tử có các linh kiện SMD siêu nhỏ, nơi mà các loại đầu dò thí nghiệm thông thường khó tiếp cận được.

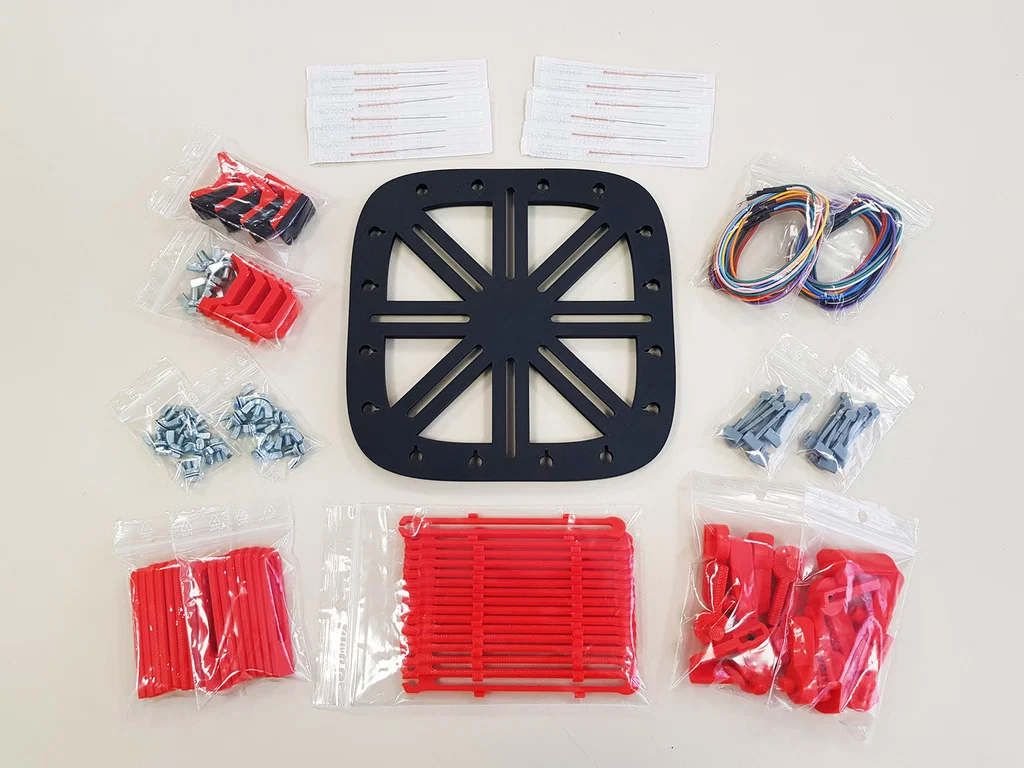

CẬP NHẬT: Hiện bạn đã có thể mua bộ kit V2 2024 cải tiến tại ingegnotech.com

PCB Workstation đã được đánh giá trên kênh SuperHouseTV YouTube

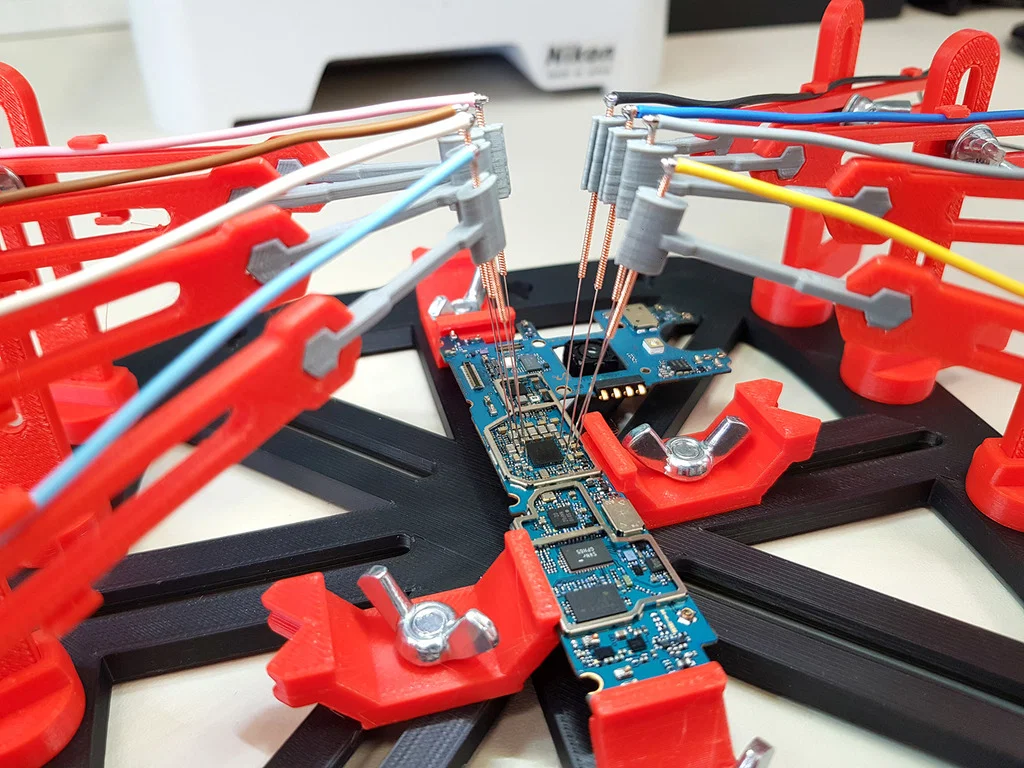

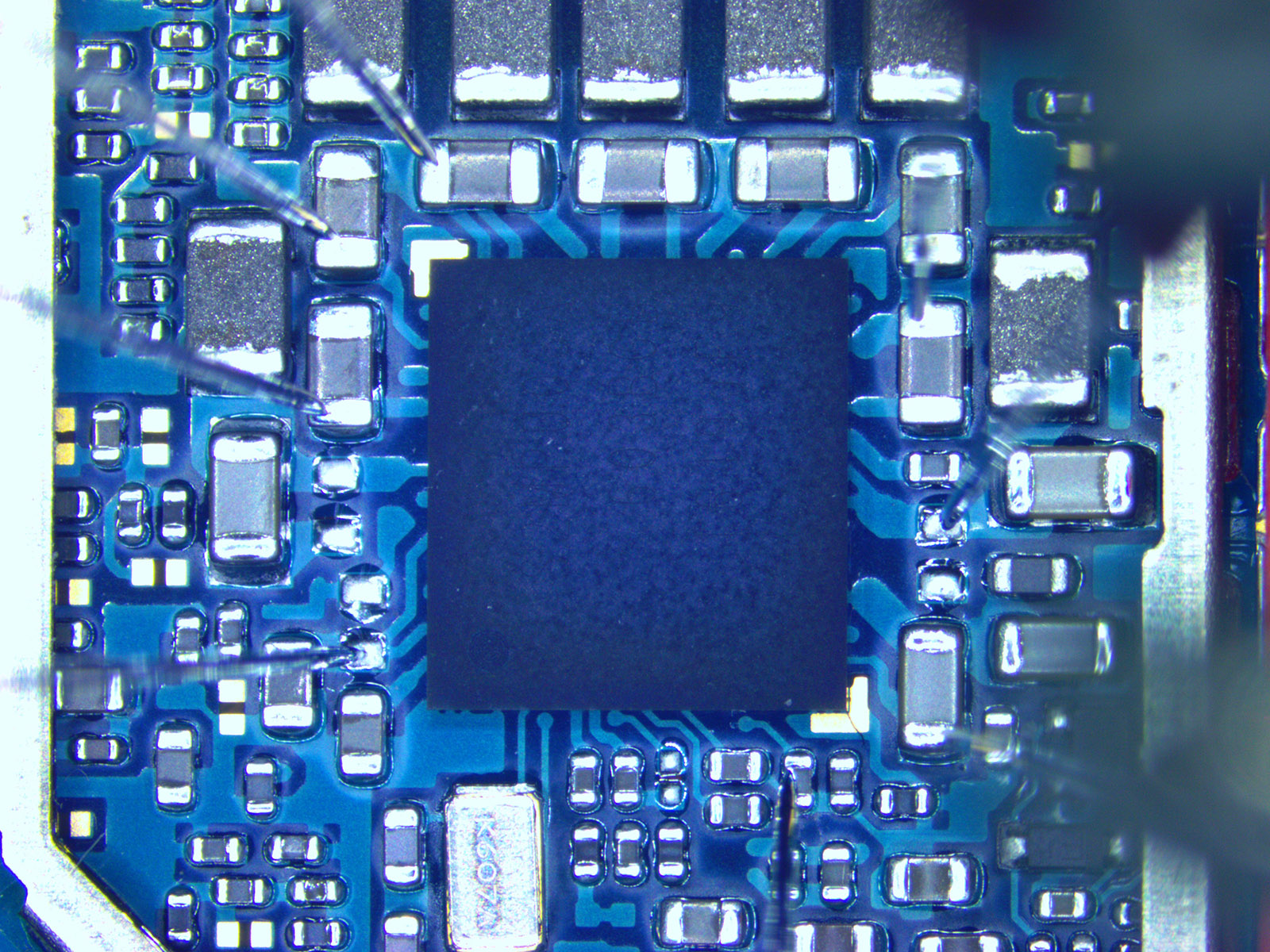

Một tính năng độc đáo là thiết bị này sử dụng kim châm cứu làm đầu dò thử nghiệm. Nhờ vào đặc tính vật lý và cơ học tuyệt vời, những chiếc kim mảnh này giúp kết nối điện cực tốt giữa các linh kiện SMD siêu nhỏ và các thiết bị đo đạc như máy hiện sóng (oscilloscope), bộ phân tích logic, bộ lập trình IC và đầu đọc chip nhớ.

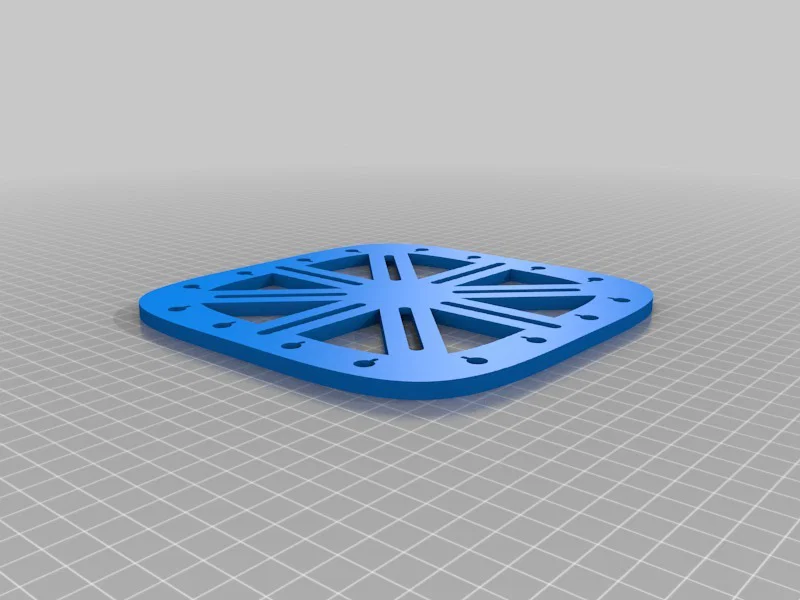

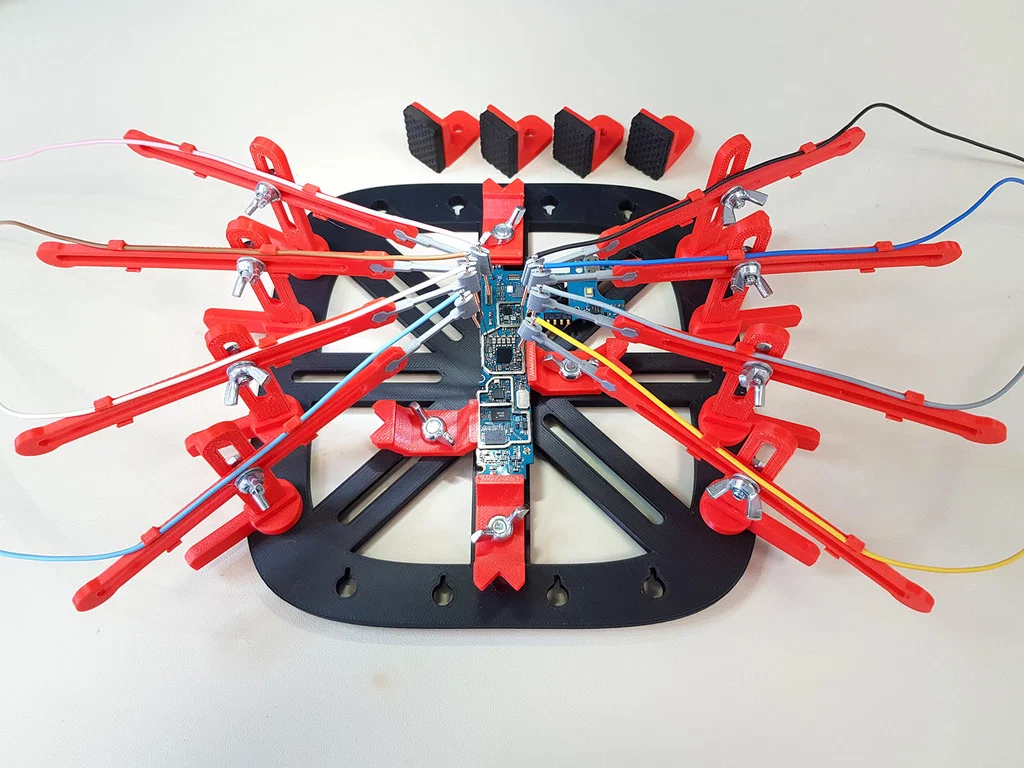

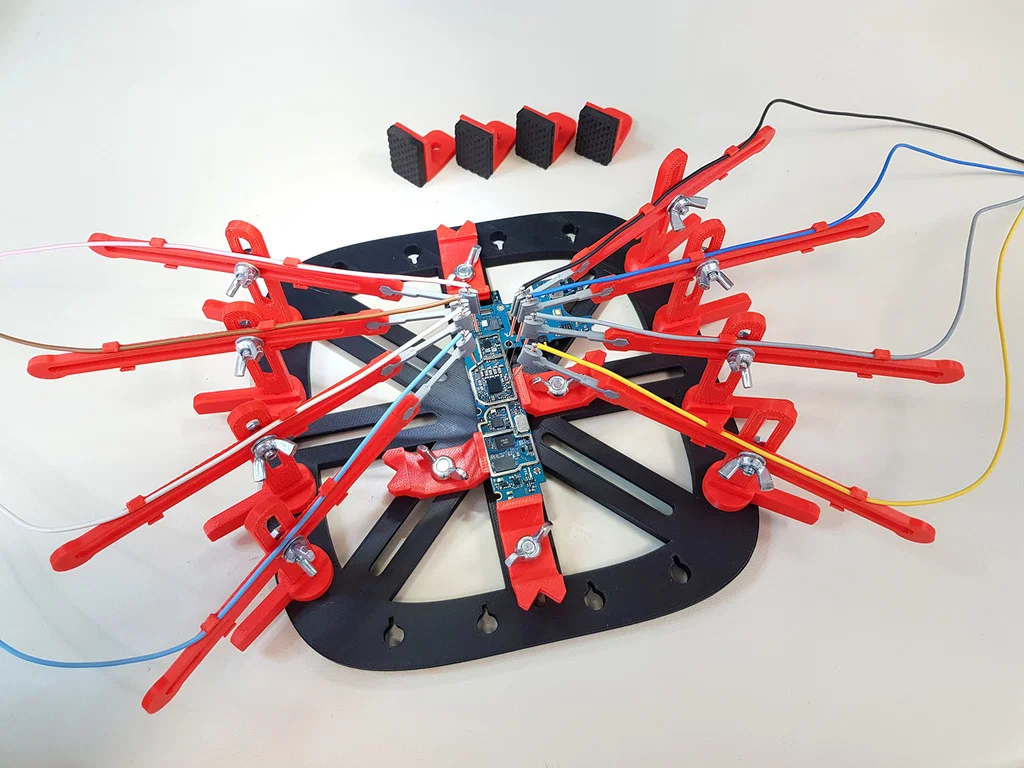

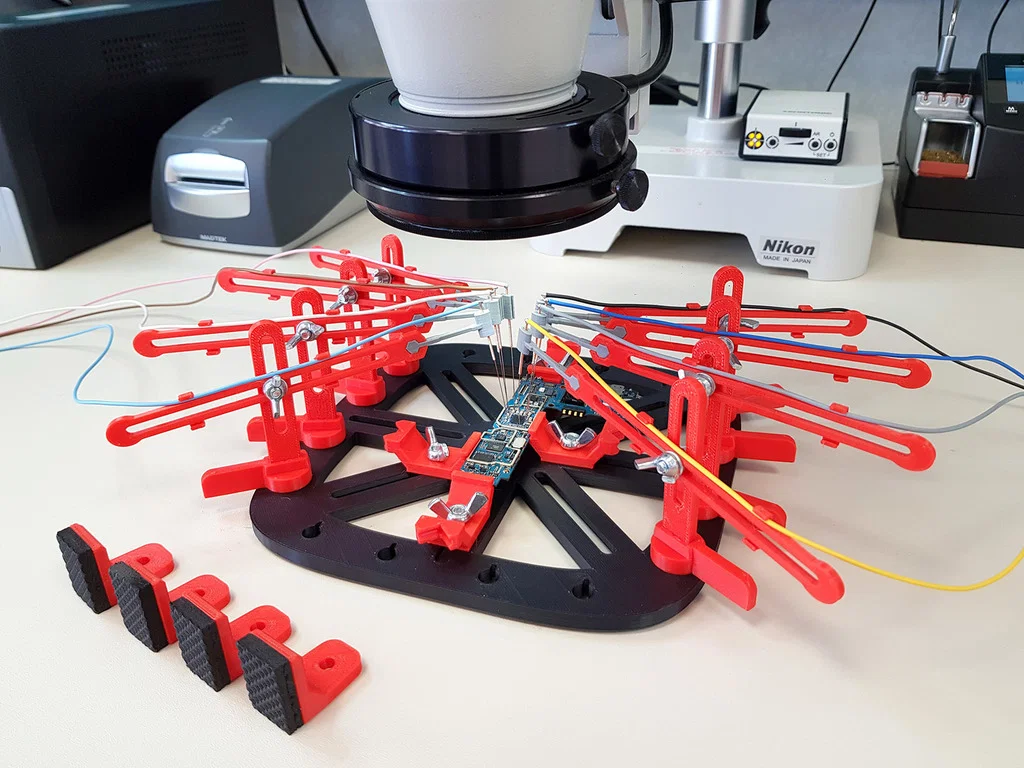

Công cụ này cũng giới thiệu một khung đế mới với 8 khe cắm cho các kẹp PCB. Nhờ vậy, khung đế có thể giữ các bo mạch có hình dạng không đồng đều một cách dễ dàng. Hơn nữa, kết cấu này cứng cáp và ổn định hơn, giúp bạn làm việc trong điều kiện thuận lợi nhất.

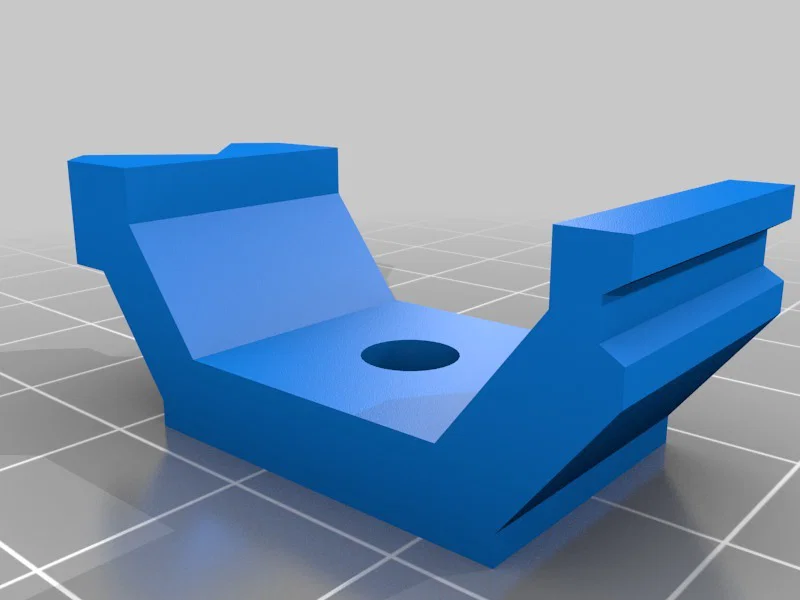

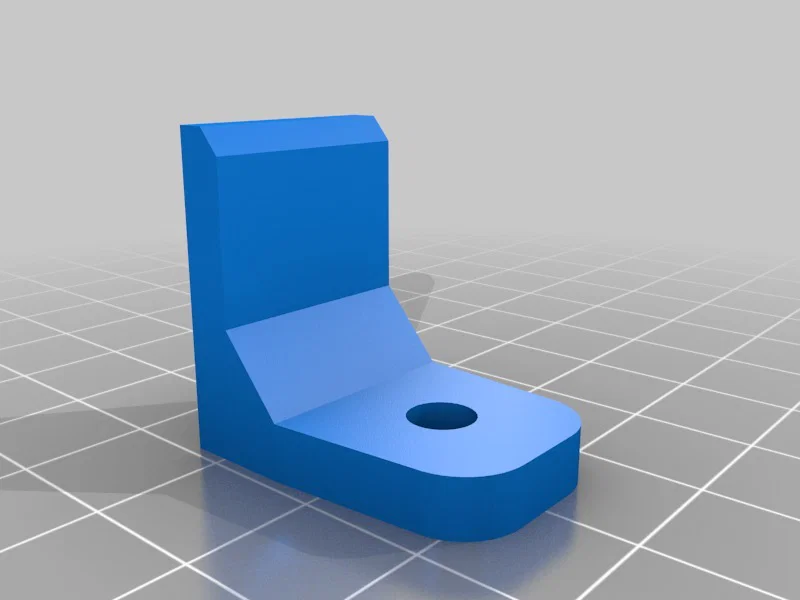

Ngoài các kẹp PCB hai mặt, hiện đã có thêm kẹp PCB phẳng (Flat PCB Holders), giúp cố định các thiết bị điện tử lớn hơn trên khung đế. Bề mặt phẳng cần được dán một lớp đệm cao su mềm. Việc lắp ráp kẹp PCB vào đế cần sử dụng đai ốc tai hồng (5mm) và bu lông lục giác (5×12mm).

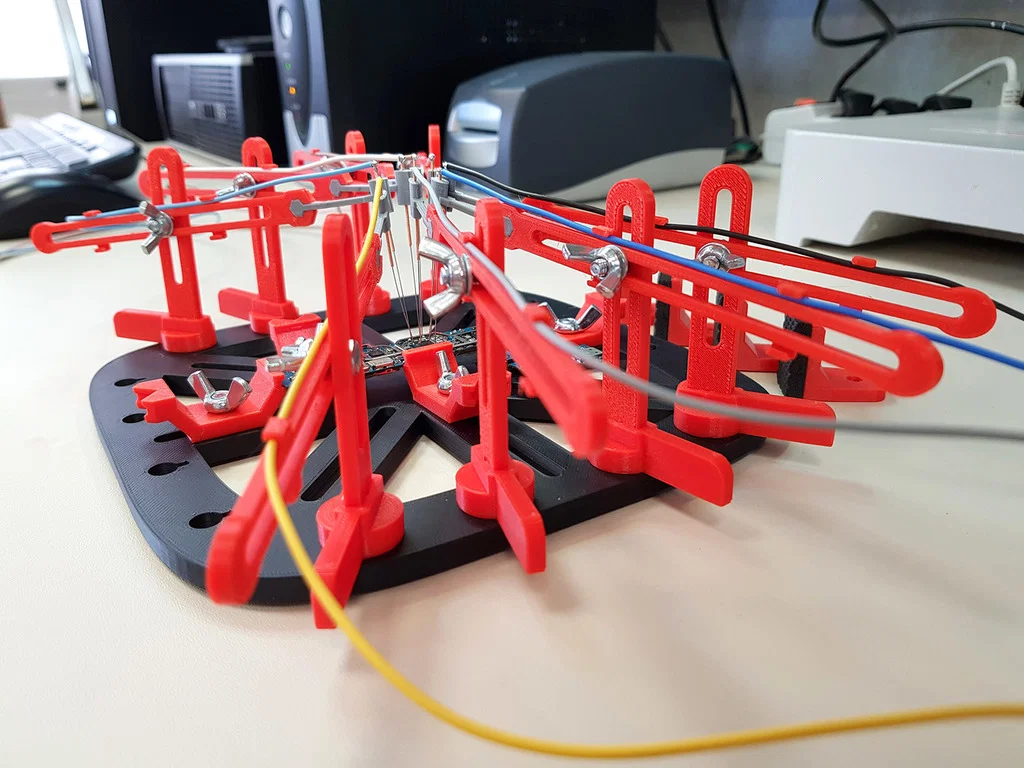

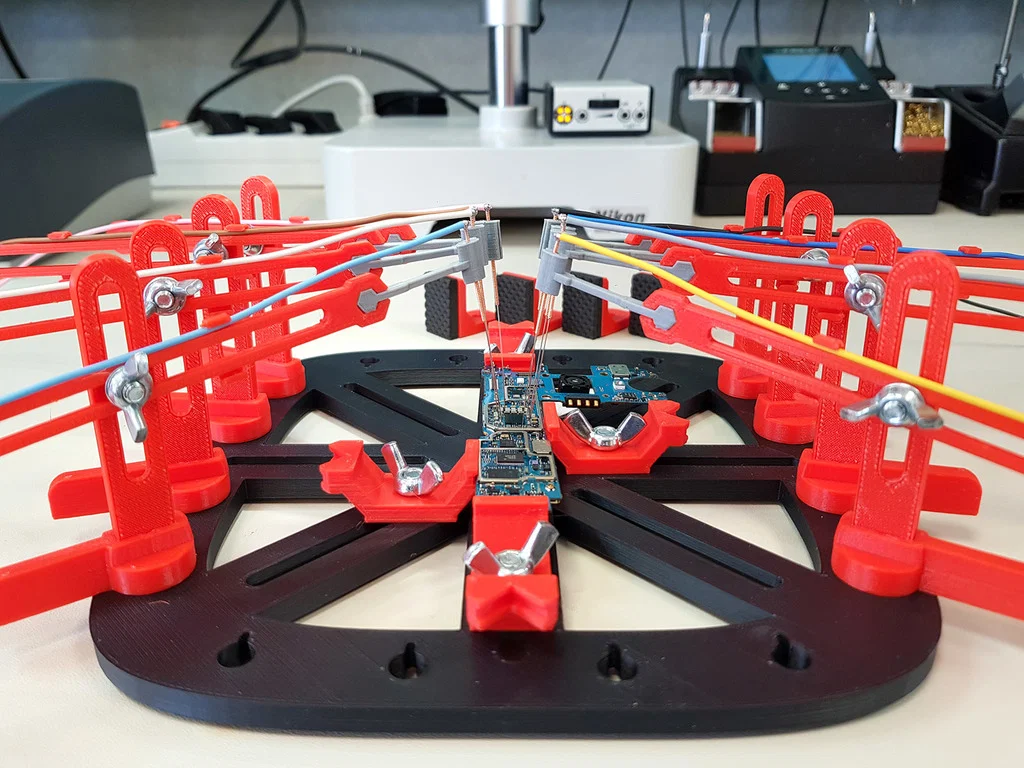

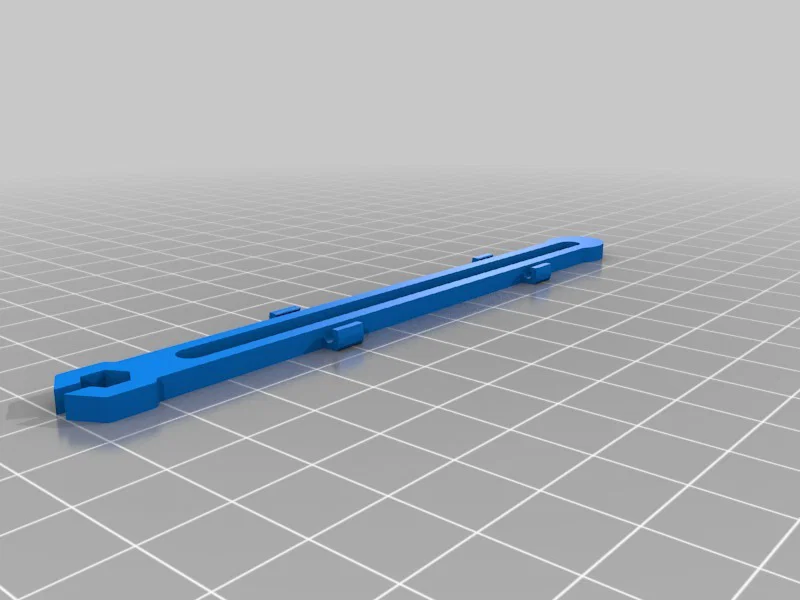

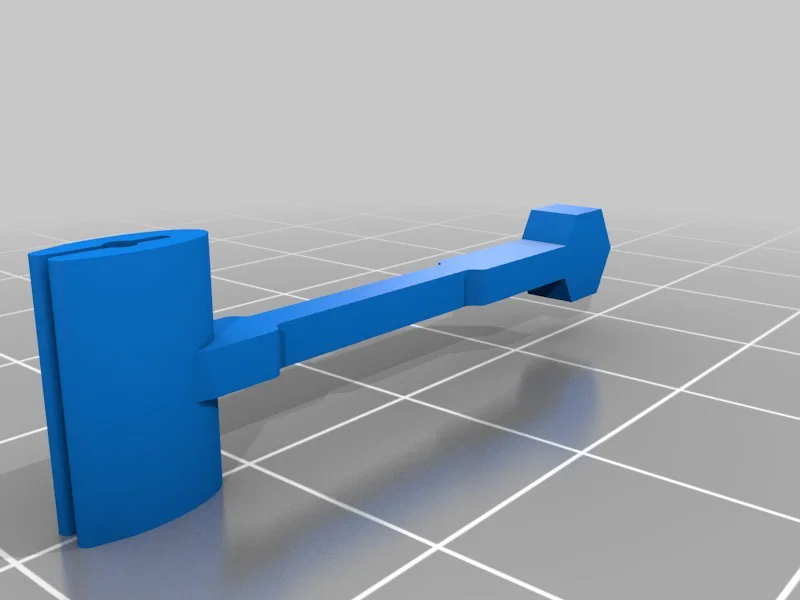

Cánh tay cần (articulated crane arms) đã được thiết kế lại hoàn toàn. Phần đế có chốt xoay được gia cố bằng vít vặn vào lỗ bên trong (sử dụng vít tự ren đầu bằng 2.6x10mm). Hơn nữa, phần đế còn được trang bị tay cầm để dễ dàng xoay cánh tay cần quanh trục dọc. Phần đứng có chiều cao thấp hơn, cho phép đưa toàn bộ PCB Workstation xuống dưới kính hiển vi để phóng to khu vực làm việc. Phần ngang được trang bị giá đỡ linh hoạt cho kim châm cứu, có thể tháo rời và thay thế dễ dàng; đồng thời có 4 kẹp dây thay vì 2 để cố định dây hàn vào kim tốt hơn. Việc lắp ráp cánh tay cần yêu cầu đai ốc tai hồng M4 (4mm), bu lông lục giác (4×10 mm) và vòng đệm phẳng.

Lưu ý:

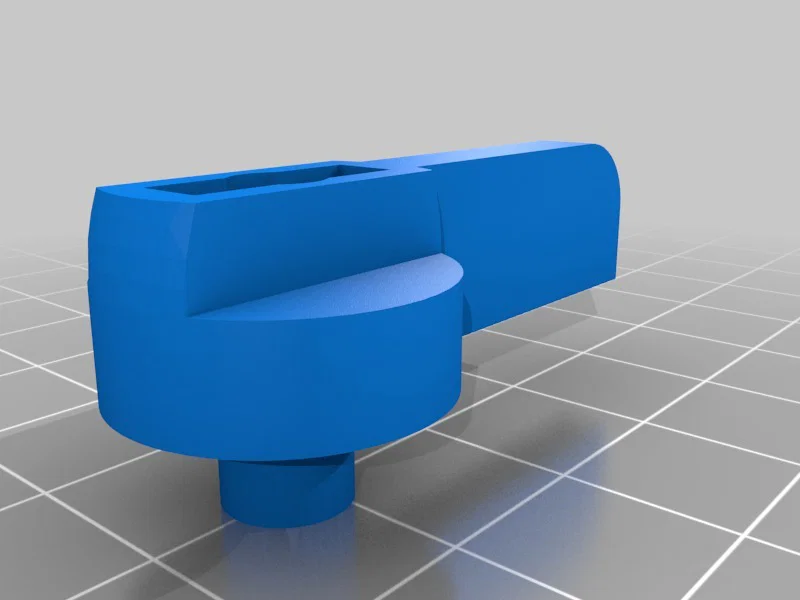

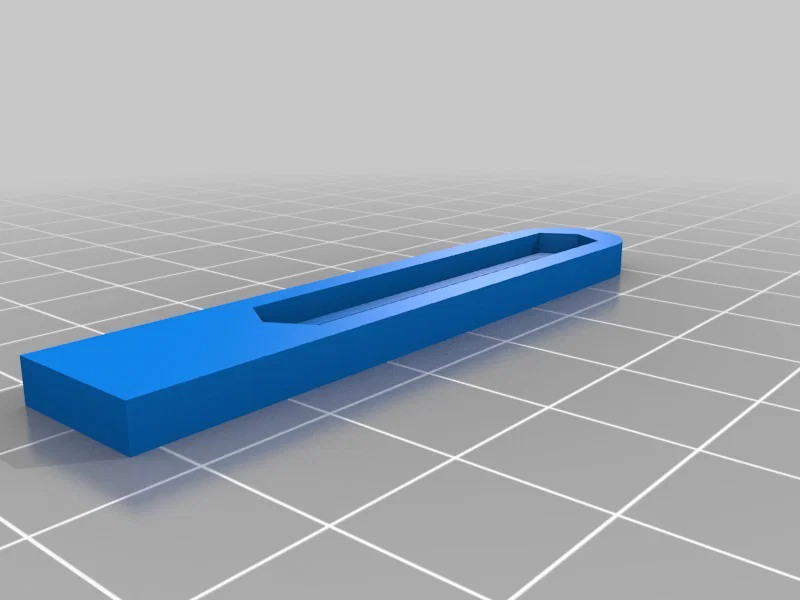

Các "Needle Holders" cần được in đúng theo hướng trong file STL gốc, sử dụng đầu phun 0.3mm với độ phân giải 0.14mm. Các linh kiện khác có thể in với đầu phun tiêu chuẩn 0.4mm ở độ phân giải dọc 0.19mm.
