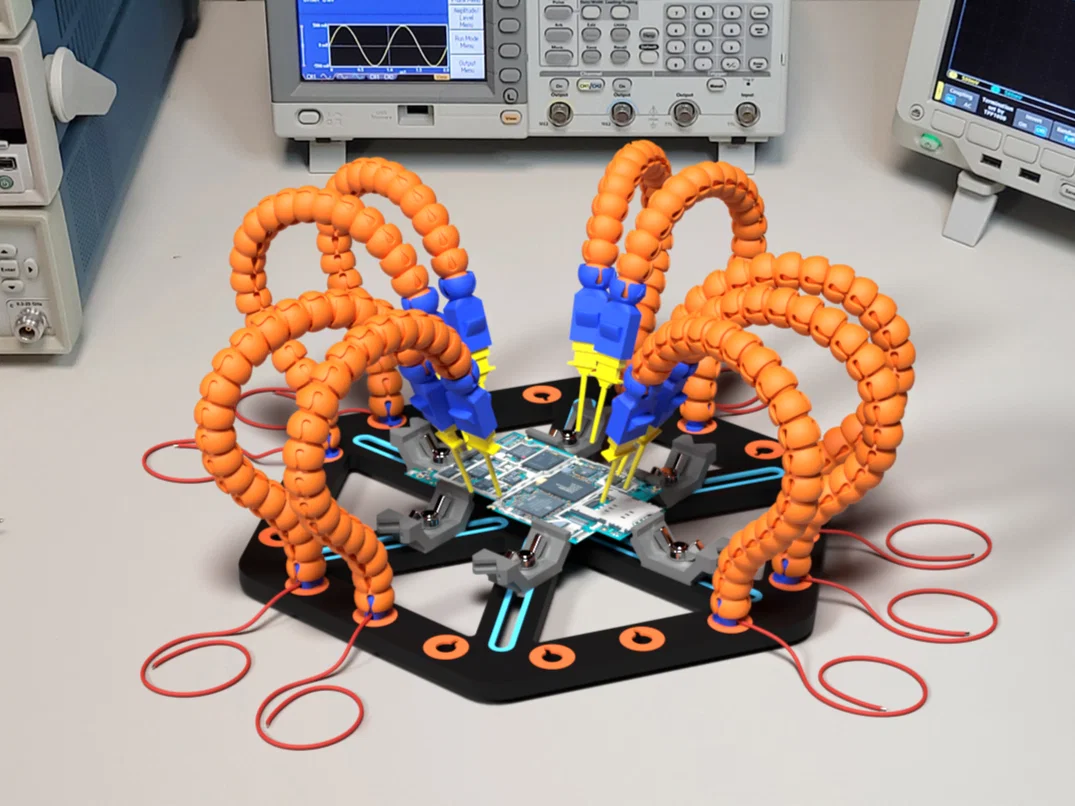

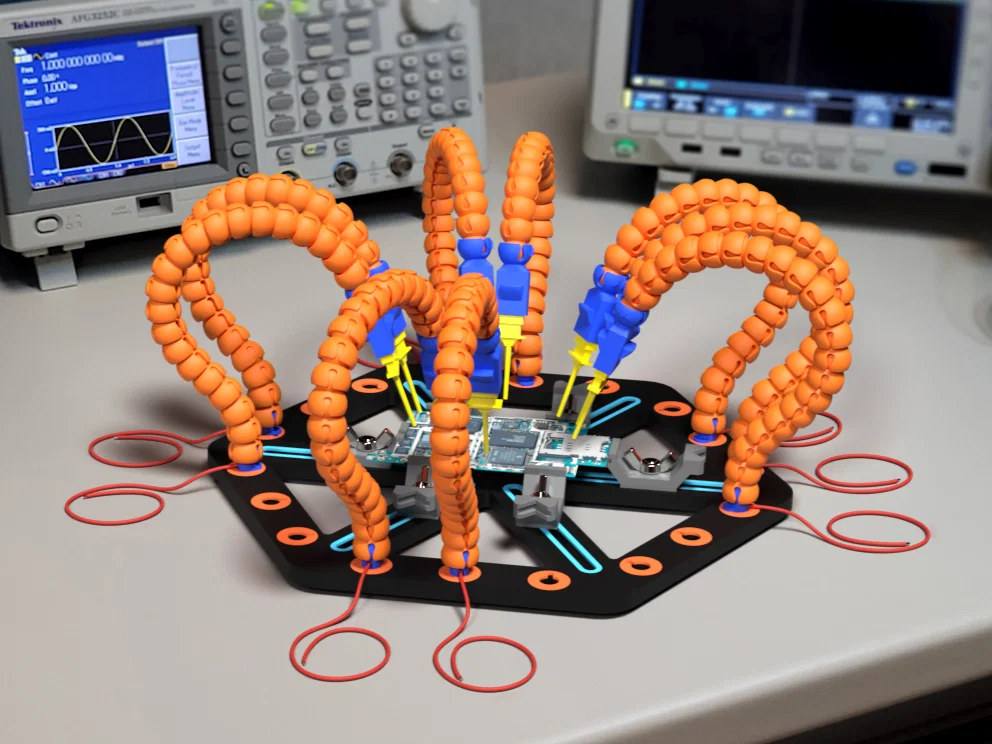

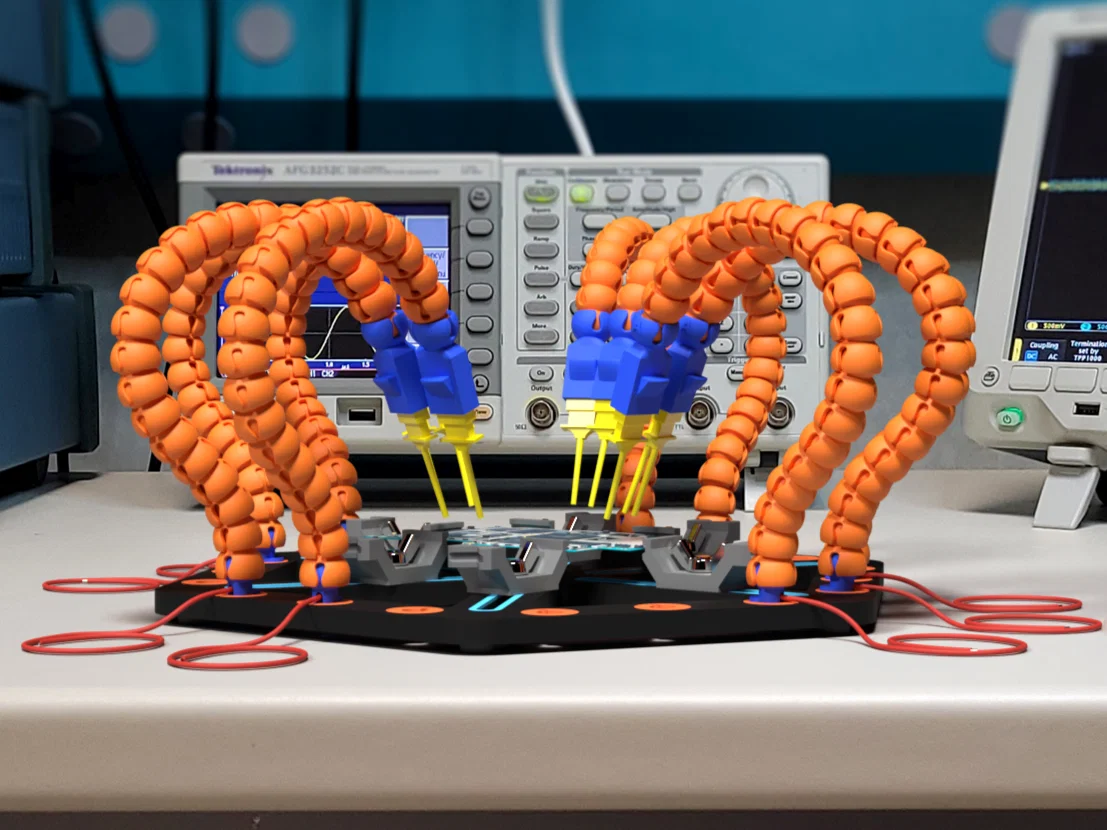

Bộ PCB Workstation Kit V1 với Tay Khớp Linh Hoạt (Articulated Arms)

Bộ PCB Workstation Kit V1 with Articulated Arms là công cụ lý tưởng cho người chơi hobby lẫn dân chuyên, để làm việc với các bo mạch điện tử cỡ nhỏ đến trung bình (bề ngang PCB từ 10 đến 156 mm).

CẬP NHẬT: Giờ bạn có thể mua bộ kit V2 2024 được cải tiến rất nhiều tại ingegnotech.com

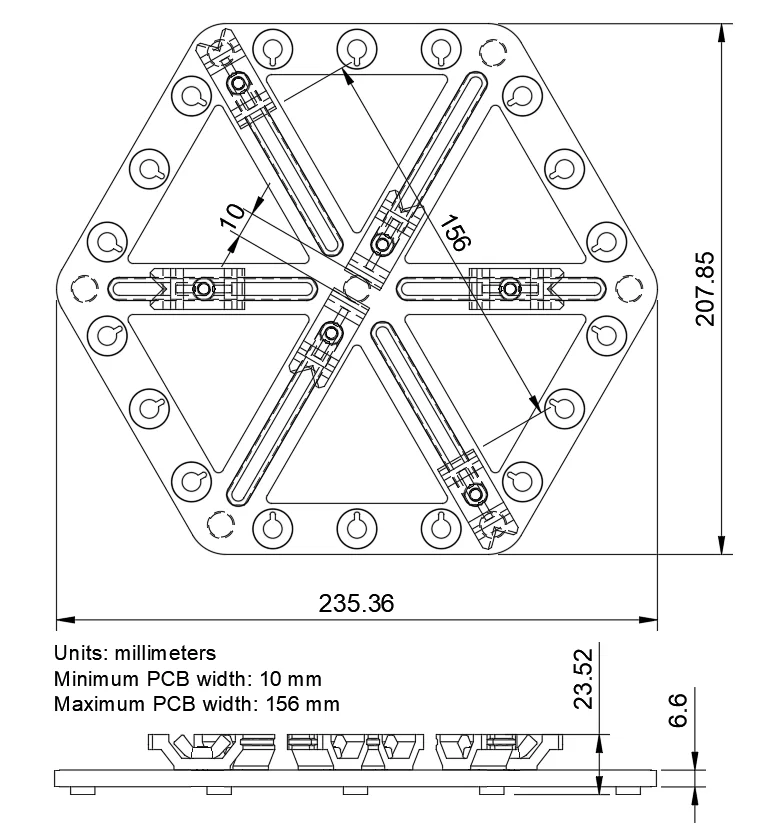

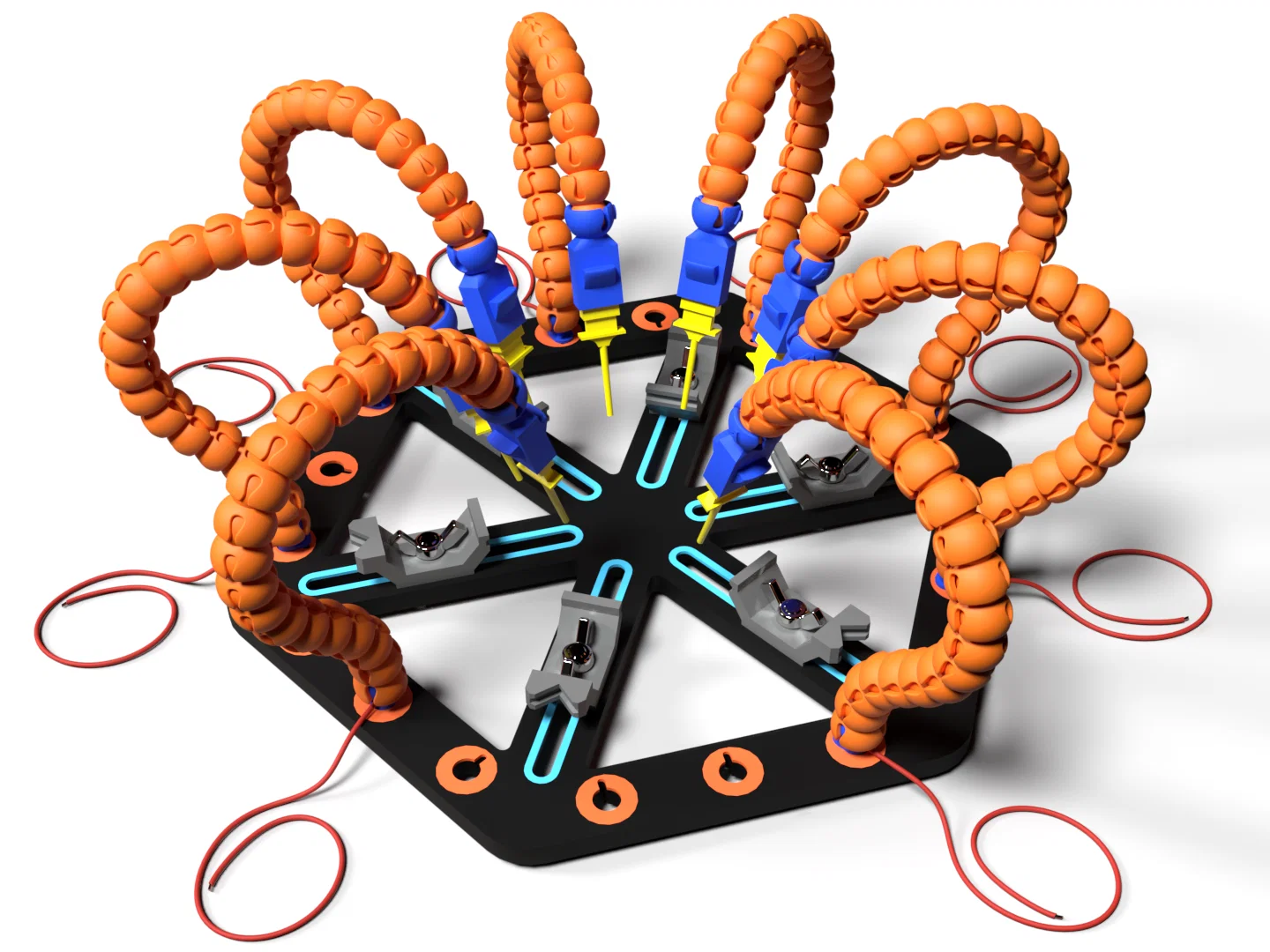

Đế lục giác (hexagonal base) mới được trang bị các ngàm trượt (PCB Holders), gồm loại mặt trước phẳng và loại mặt trước vát, giúp định vị được cả những bo mạch có hình dạng không đều.

Phần đế cũng có thể gắn thêm “flat PCB holders” với mặt trước phẳng theo phương đứng; bạn có thể dán thêm miếng cao su chống trượt (rubber adhesive) để kẹp/đỡ những bo mạch cao và dày hơn cho dễ.

Ngoài ra, quanh viền đế có 18 ổ socket thiết kế riêng để lắp các tay khớp (articulated arms) hoặc các phụ kiện gắn thêm khác.

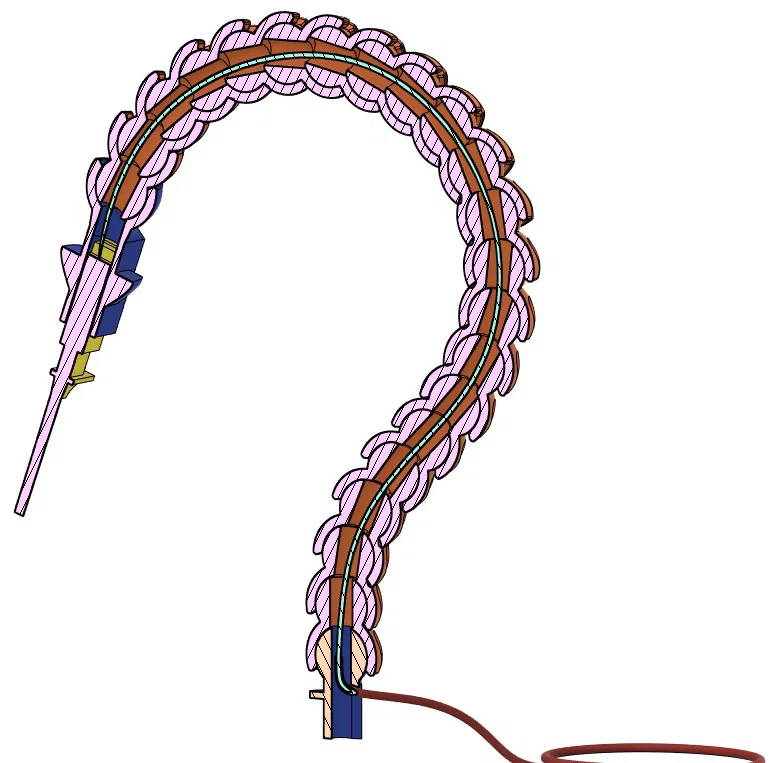

Nhờ các tay khớp có ball joints, việc đưa/dò các thiết bị đo điện tử vào đúng linh kiện trên bo mạch rất dễ. Mỗi tay khớp có một đường hầm (tunnel) bên trong để luồn dây điện đi qua, nối từ đầu probe đến thiết bị đo, nên sẽ không còn cảnh dây nhợ bừa bộn quanh bàn nữa.

Các PCB Holders cần dùng ốc M5x12mm Hex Head kèm M5 Wing Nuts.

Khi kết hợp với articulated arms, bộ kit đi kèm các adapter sau để dùng được với nhiều loại probe và phụ kiện:

• adapter Type A cho Mini Grabber Test Clips
• adapter Type B cho SparkFun Alligator Clips
• adapter Type C cho Hirschmann Grabber Clips
• adapter Type D cho Hirschmann Spring Loaded Test Probes
• adapter Type E cho Pomona Micro SMD Grabbers
• adapter Type F cho E-Z-Micro-Hooks
• adapter Type G cho Saleae and Zeroplus Logic Analyzers Probes
• adapter Type H cho Tektronix Logic Analyzers Mini Grabber Test Clip
