Bộ trạm làm việc PCB Workstation Kit V1 kèm Micro Needle Probes

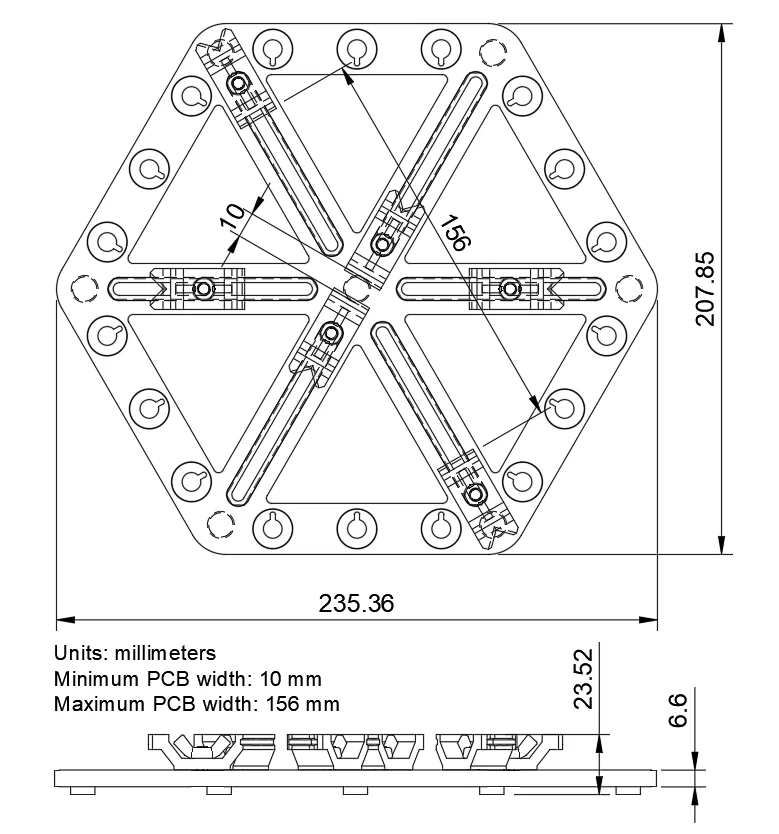

Bộ PCB Workstation Kit V1 with Micro Needle Probes là dụng cụ lý tưởng cho nhu cầu làm hobby hoặc chuyên nghiệp trên các bo mạch điện tử cỡ nhỏ đến trung bình (bề ngang PCB từ 10 đến 156 mm).

CẬP NHẬT: Giờ bạn có thể mua bộ kit V2 2024 được cải tiến đáng kể tại ingegnotech.com

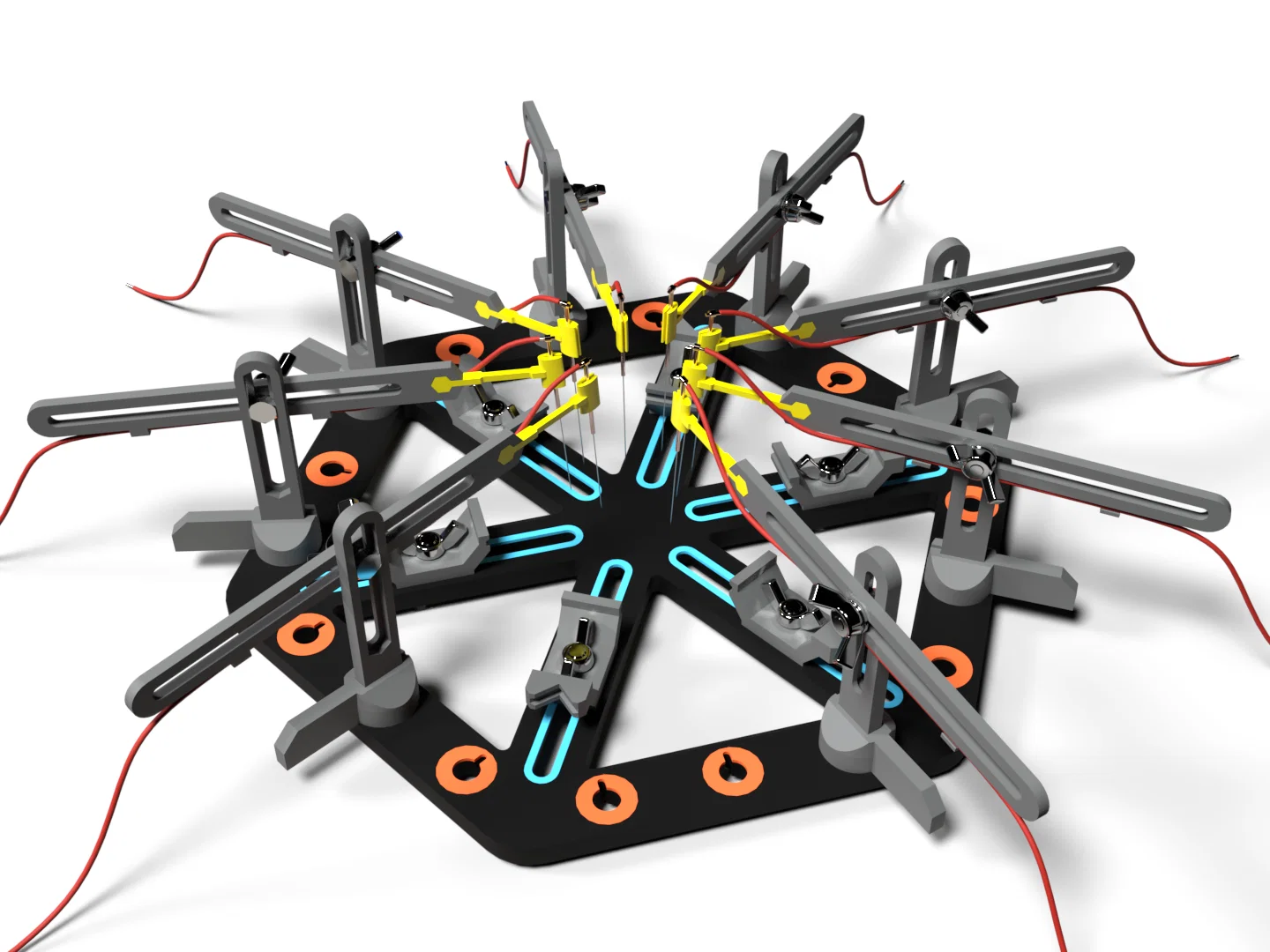

Đế lục giác được trang bị các gối đỡ trượt (PCB Holders), gồm loại mặt trước phẳng và loại mặt trước nghiêng, giúp định vị được cả những bo mạch có hình dạng không đều.

Đế cũng có thể gắn thêm "flat PCB holders" với mặt trước phẳng theo phương đứng; bạn có thể dán thêm miếng cao su chống trượt để giữ chắc các bo mạch cao hơn và cồng kềnh hơn.

Ngoài ra, quanh viền đế có 18 ổ cắm (sockets) thiết kế riêng để lắp các tay đòn khớp (articulated arms) hoặc các phụ kiện chuyên dụng khác.

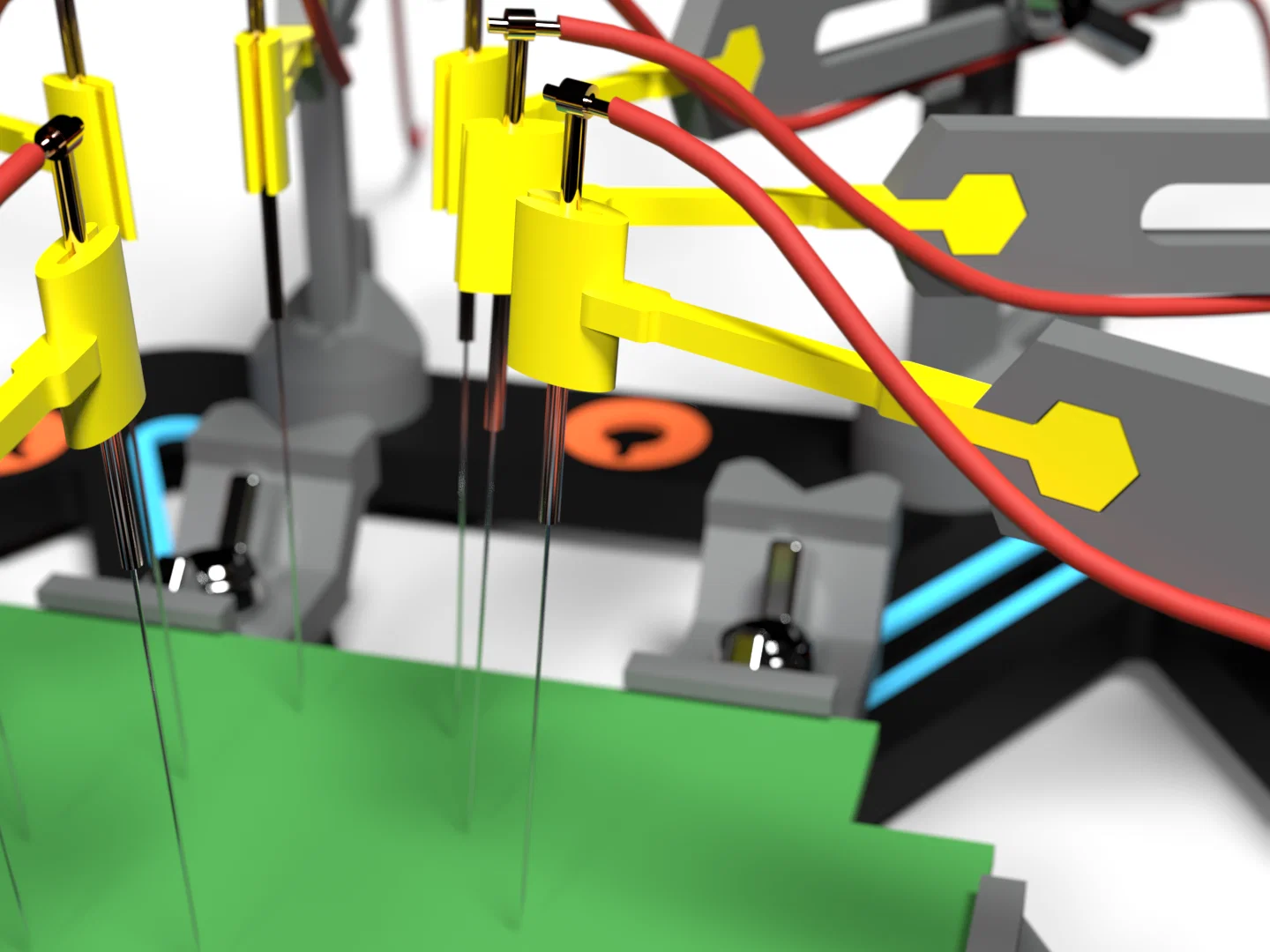

Nhờ các tay đòn dạng cần cẩu có khớp, việc kết nối thiết bị đo/thiết bị điện tử đến cả những linh kiện nhỏ nhất trên bo mạch cũng rất dễ. Mỗi tay đòn có phần nối dài điều chỉnh được và đầu tay có ngàm giữ kim châm cứu (0.30 x 30 mm). Kim sẽ được giữ đúng vị trí tại các test point trên bo mạch nhờ một tay ép hơi đàn hồi.

PCB Holders cần dùng ốc M5x12mm Hex Head Screws kèm M5 Wing Nuts.

Crane Arms cần dùng ốc M4x10mm Hex Head Screws kèm M4 Wing Nuts và 4mm Flat Washers.
