Bộ PCB Workstation Kit V1 kèm Needle Probes

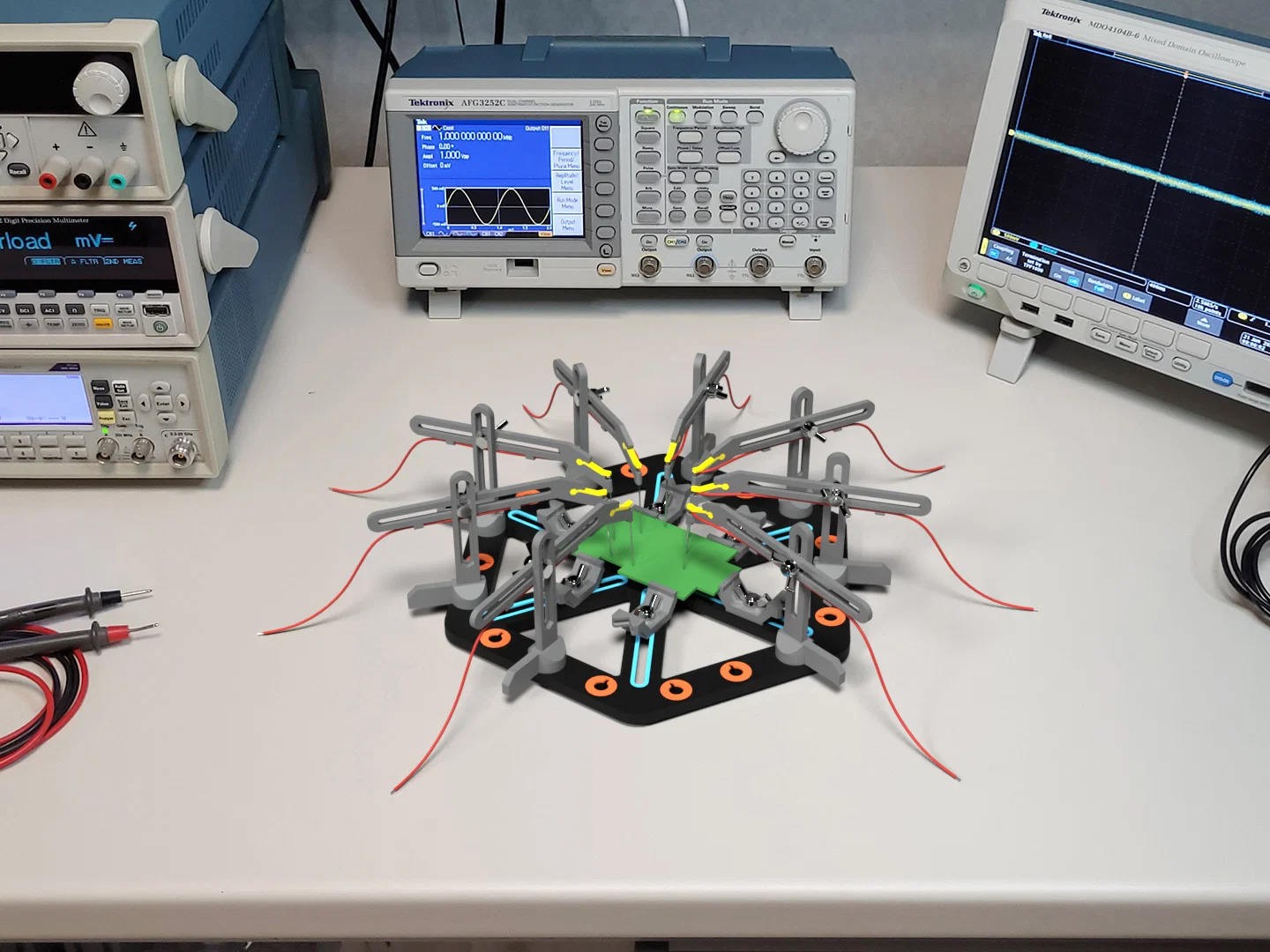

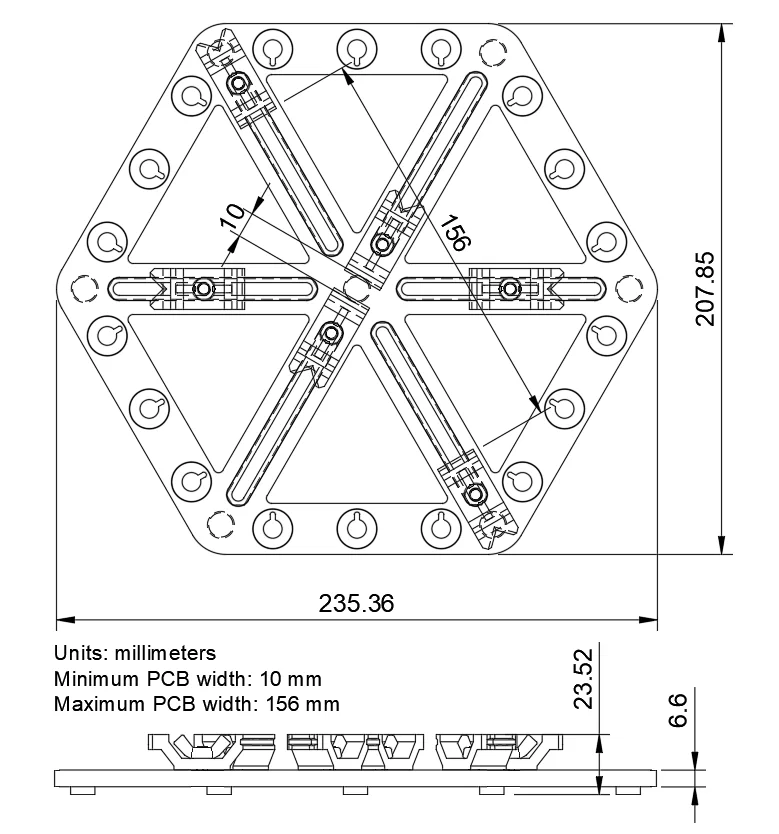

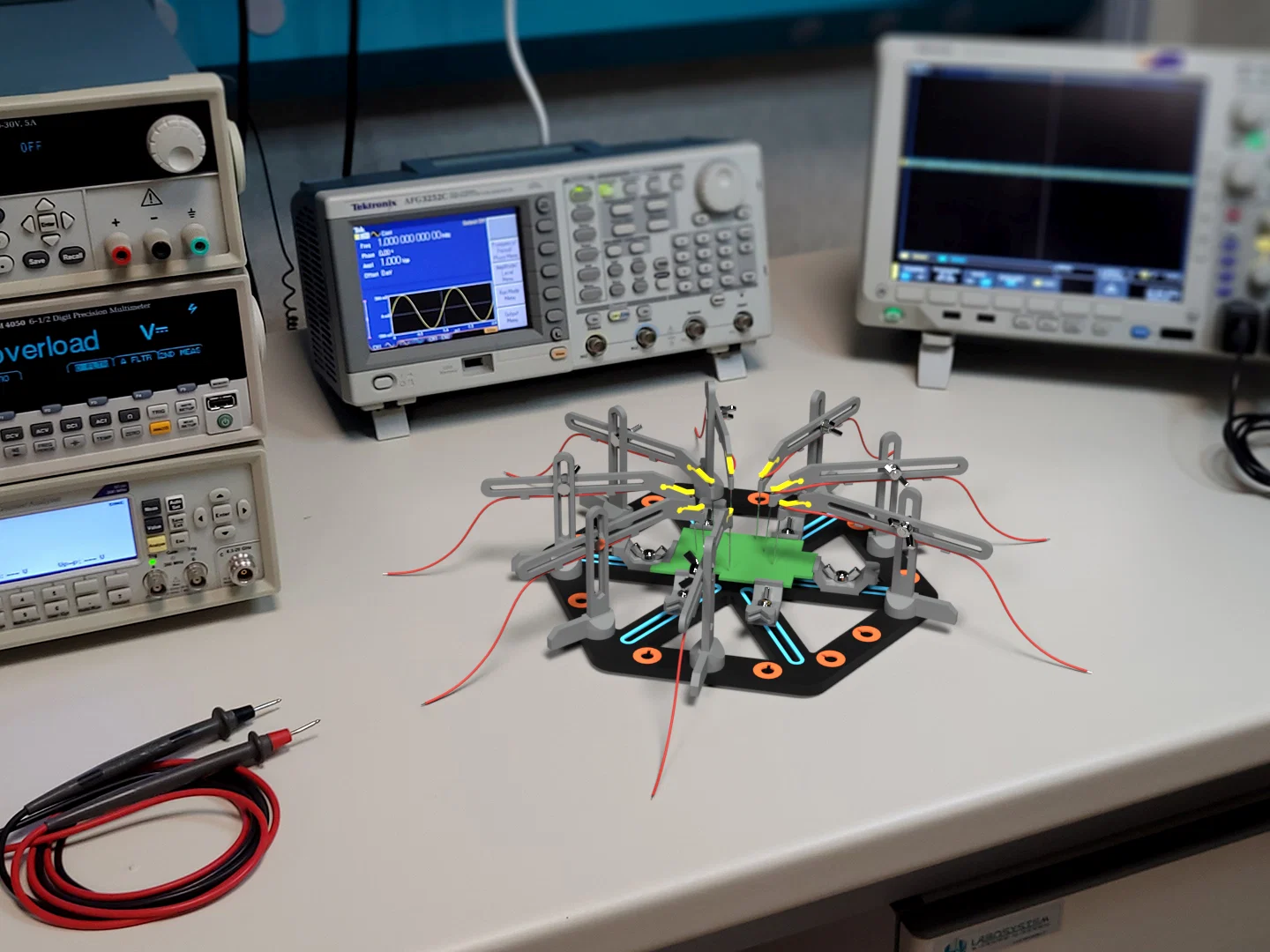

Bộ PCB Workstation Kit V1 with Needle Probes là công cụ lý tưởng cho công việc hobby hoặc chuyên nghiệp trên các bo mạch điện tử cỡ nhỏ đến trung bình (bề ngang PCB từ 10 đến 156 mm).

CẬP NHẬT: Giờ bạn có thể mua bộ kit V2 bản 2024 (được cải tiến nhiều) tại ingegnotech.com

Phần đế hình lục giác được trang bị các ngàm trượt (PCB Holders), gồm loại mặt trước phẳng và loại mặt trước vát, giúp định vị được cả những bo mạch có hình dạng không đều.

Phần đế cũng có thể gắn thêm “flat PCB holders” với mặt trước phẳng theo phương thẳng đứng; bạn có thể dán thêm lớp cao su chống trượt để kẹp giữ dễ dàng các bo mạch cao và cồng kềnh hơn.

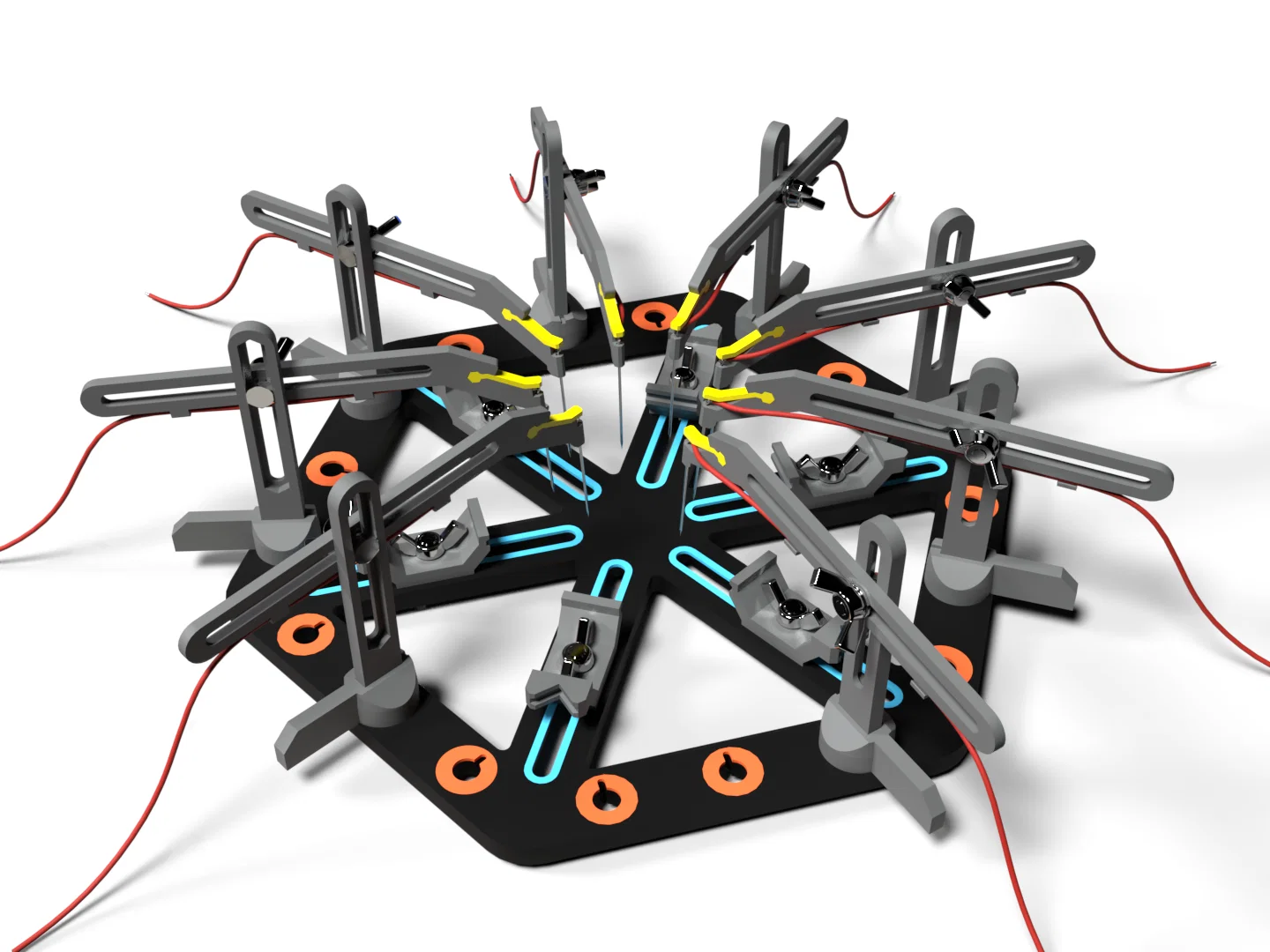

Ngoài ra, dọc theo viền đế có 18 ổ cắm (socket) tùy chỉnh để lắp các tay đỡ khớp (articulated arms) hoặc những phụ kiện chuyên dụng khác.

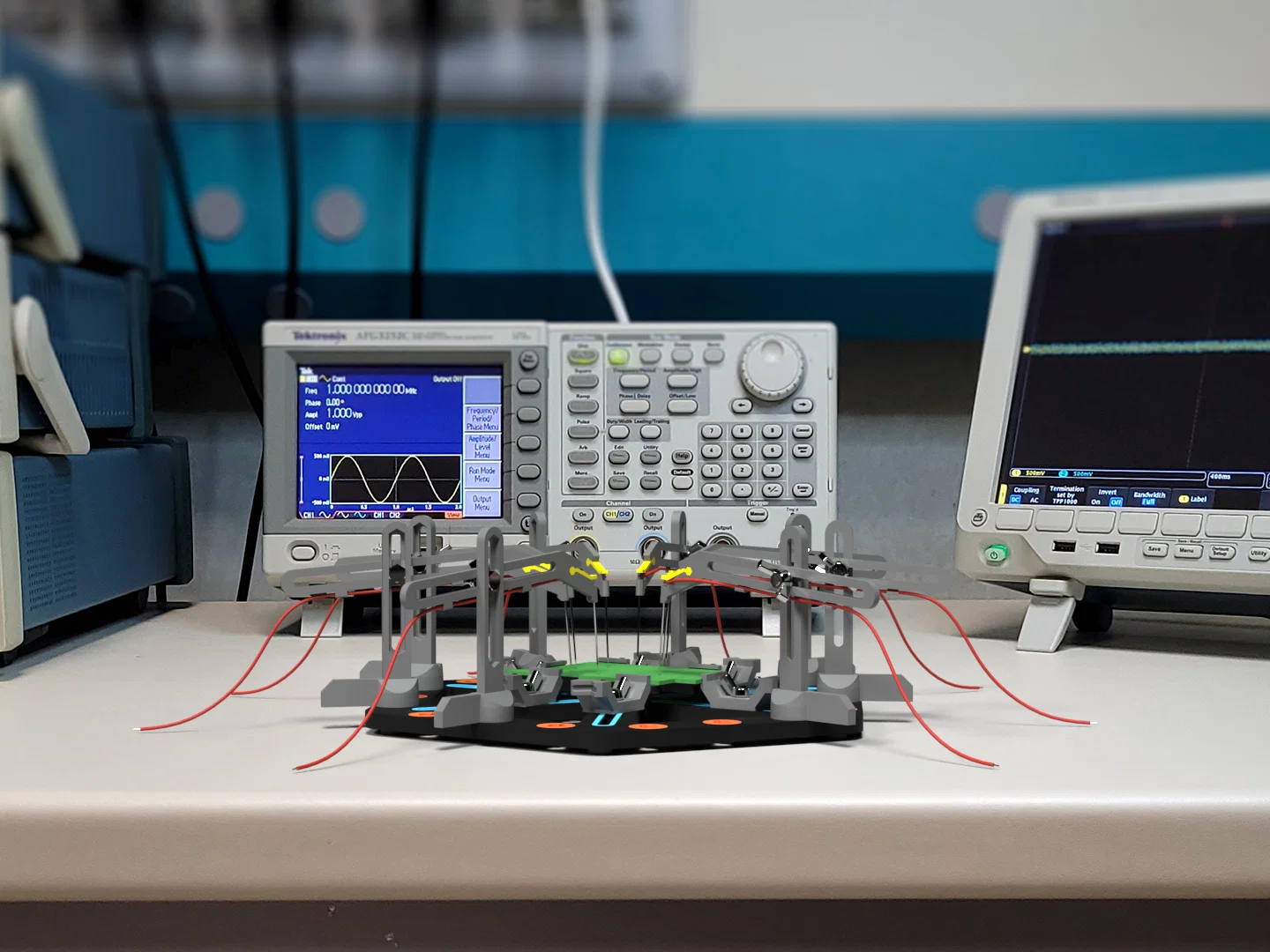

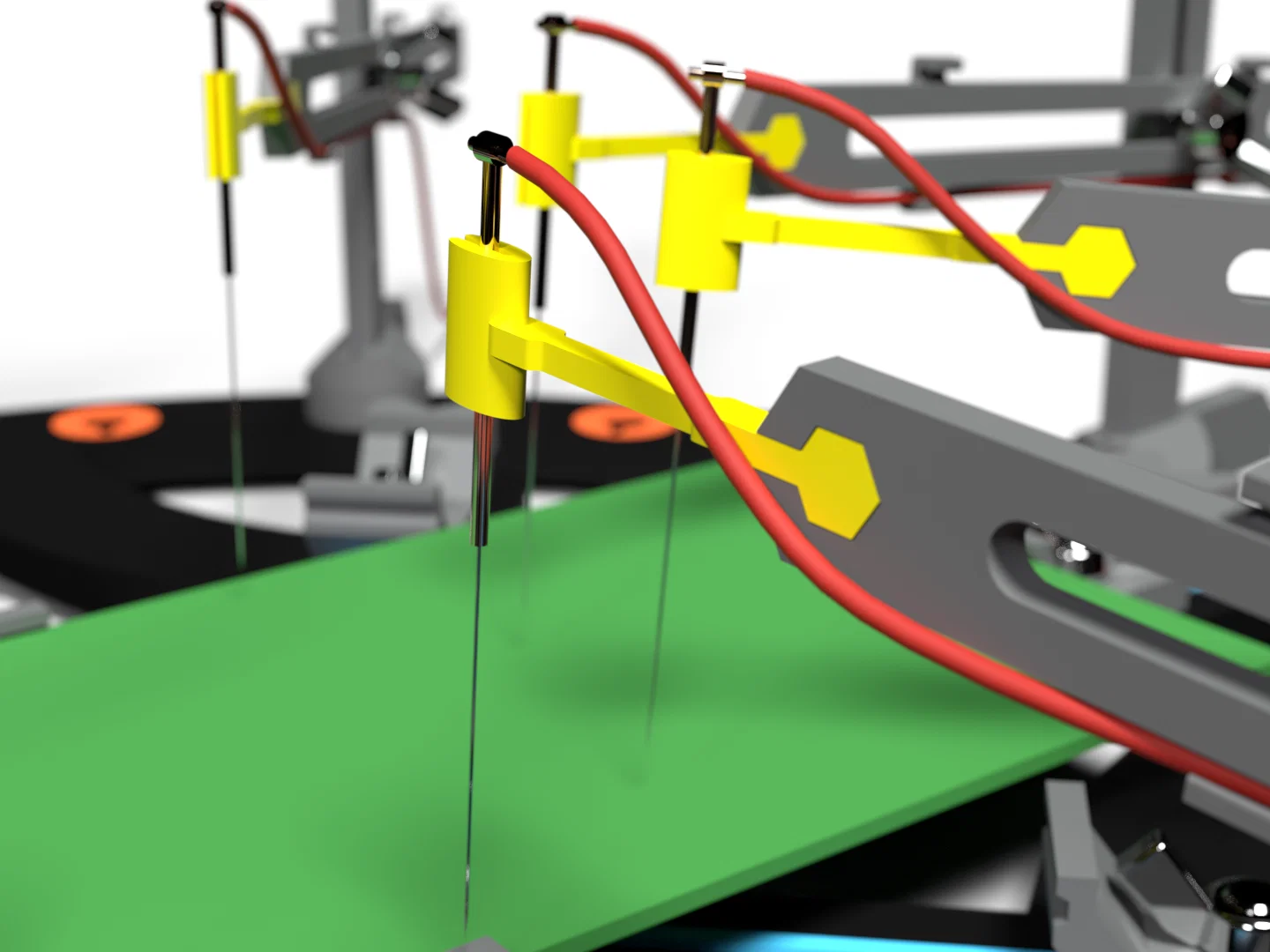

Nhờ các tay cần (crane arms) dạng khớp, việc nối các thiết bị đo/thiết bị điện tử vào các linh kiện trên bo mạch trở nên rất dễ. Mỗi tay khớp có thể chỉnh độ vươn và phần đầu có ngàm giữ kim (needle) (0.80 x 40 mm). Kim sẽ được giữ đúng vị trí trên các điểm test của bo mạch nhờ một tay ép hơi đàn hồi.

Các PCB Holders cần dùng vít đầu lục giác M5x12mm kèm đai ốc tai (M5 Wing Nuts).

Các Crane Arms cần dùng vít đầu lục giác M4x10mm kèm đai ốc tai (M4 Wing Nuts) và long đen phẳng 4mm.
