Kệ lưu trữ sanding disc dạng modular (Modular sanding disc storage)

Background

Ngoài kia có rất nhiều mẫu để cất sanding disc. Mấy mẫu mình từng thử thì đều dính chung một nhược điểm làm mình hay bị chậm nhịp: tất cả disc cùng grit đều bị để chung trong một khay hoặc một ngăn. Việc này kéo theo hai vấn đề:

• Lúc mình với tay lấy một disc, mấy disc hay dính vào nhau và mình kéo ra nguyên một xấp của cùng grit. Vụ này đặc biệt khó chịu với loại disc dạng lưới, như Mirka Abranet hay 3M Cubitron.
• Vì tất cả disc nằm chung một chỗ, khi thấy một cái bắt đầu “đuối”, mình lại lười và lấy cái kế tiếp, còn cái cũ thì vẫn để trong xấp. Lâu ngày thành ra các disc của cùng grit bị dùng song song, nhìn thì tưởng còn nhiều nhưng thật ra không cái nào còn đủ “ngon” cho việc đang làm.

Mình muốn một hệ lưu trữ không chỉ chứa được tất cả disc của mình (mình hay mua pack 10 cái), mà còn tách riêng cái disc “đang xài” của mỗi grit ra khỏi những cái còn mới/chưa dùng. Ý tưởng là: khi mình quyết định cái “đang xài” đã hết bài, thì bỏ nó đi và lấy cái mới tiếp theo từ trong xấp. Khi xấp gần hết, mình biết đã tới lúc đặt mua pack mới cho grit đó.

Mình tìm không ra hệ nào như vậy, nên tự thiết kế cái này.

Highlights

• Hệ lưu trữ sanding disc hoàn toàn modular.
• Parametric – xem phần “Customising” bên dưới để chỉnh theo nhu cầu.

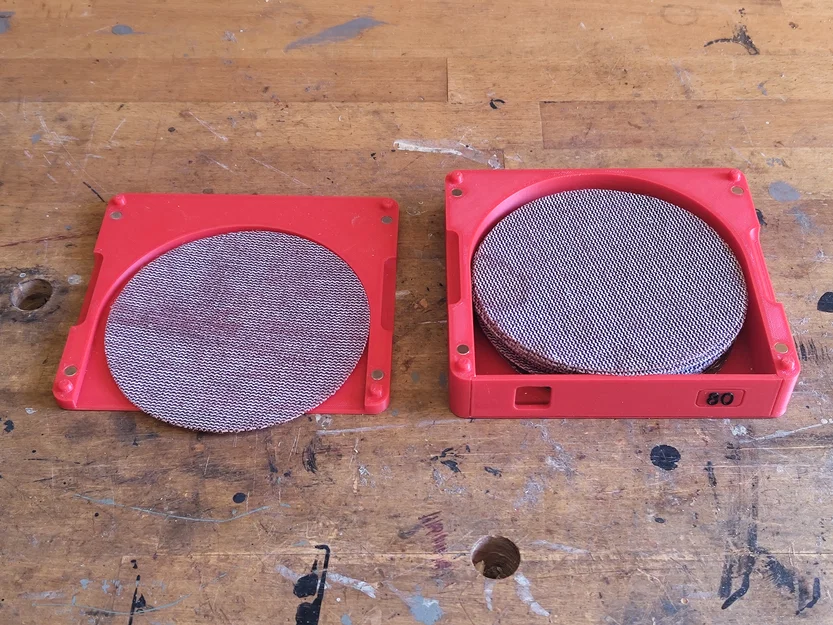

• Có khe riêng để giữ disc “đang xài” cho từng grit – cần là chụp lấy liền.

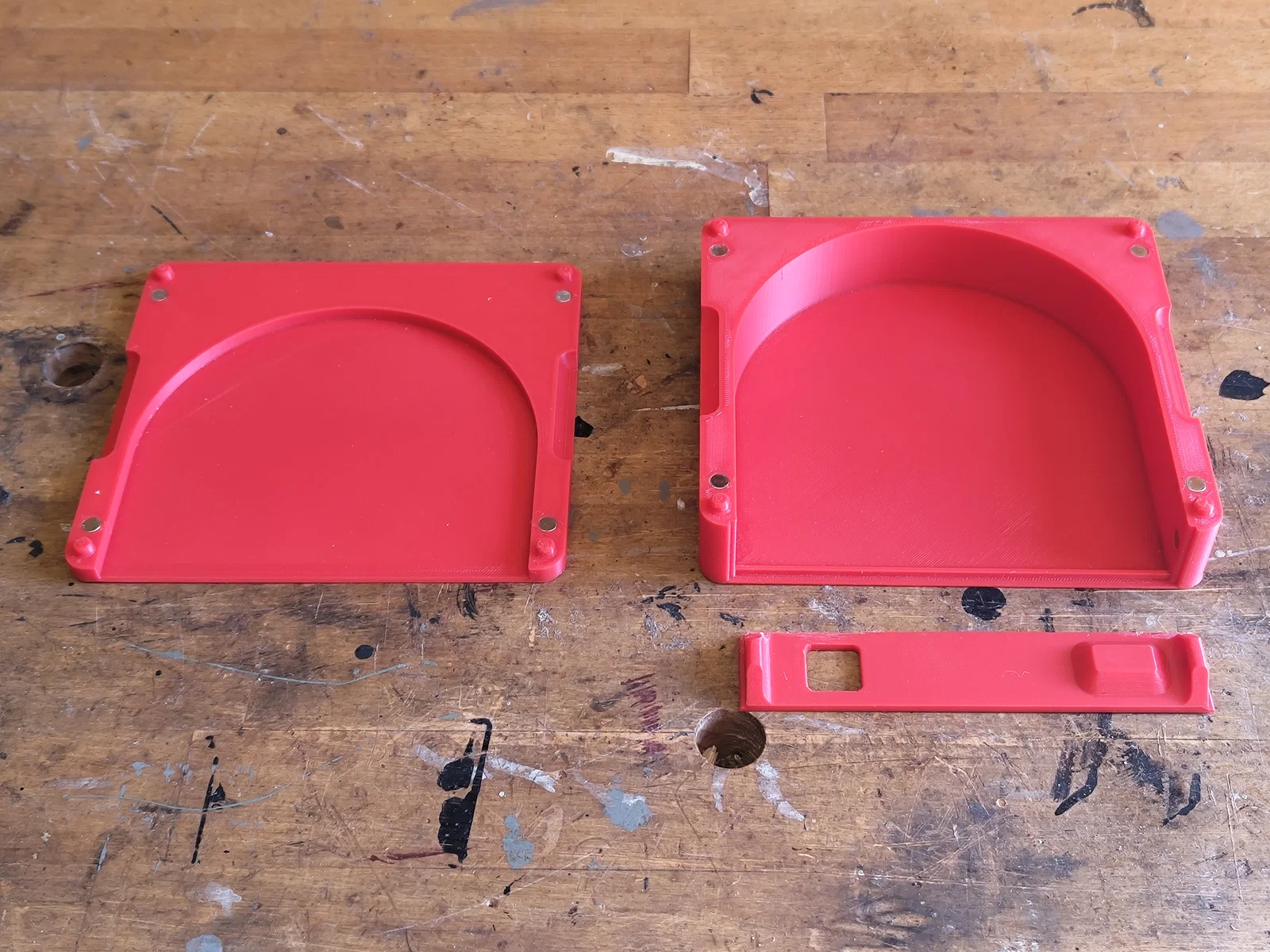

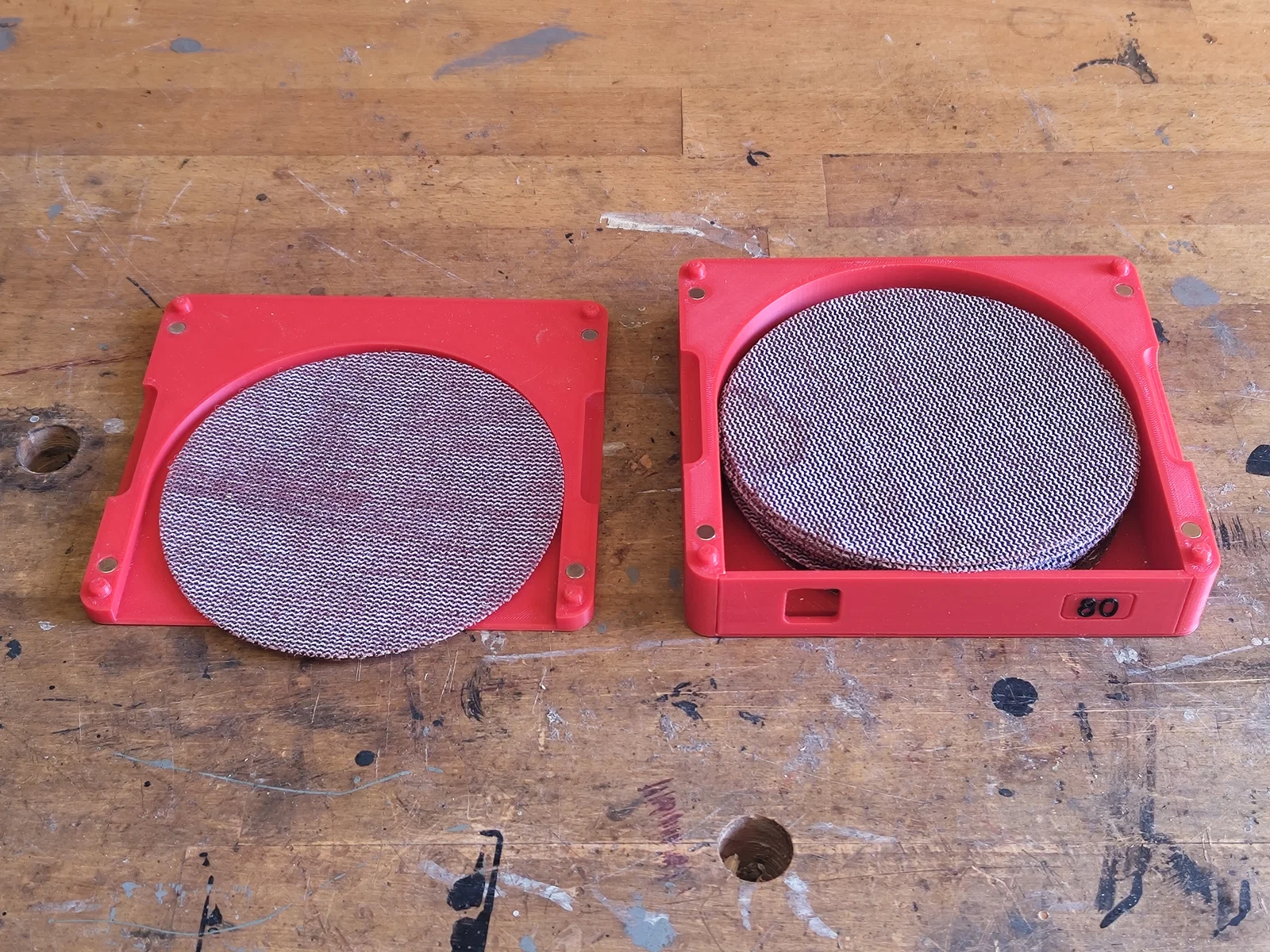

• Các disc còn lại (trong pack nhưng chưa “vào guồng” dùng) được cất trong khay, tách khỏi disc đang dùng và được che sau một cánh cửa.
• Các module có thể xếp chồng theo bất kỳ thứ tự hay cấu hình nào bạn thích.
• Các module gắn/snap với nhau bằng nam châm 6x2mm.
• Nhãn grit dạng nam châm, snap vào mặt trước của khay đựng disc.
• Khay đựng disc có cửa sổ để nhìn được còn lại bao nhiêu disc.
• Có lỗ móc tay giúp tách module dễ dàng.

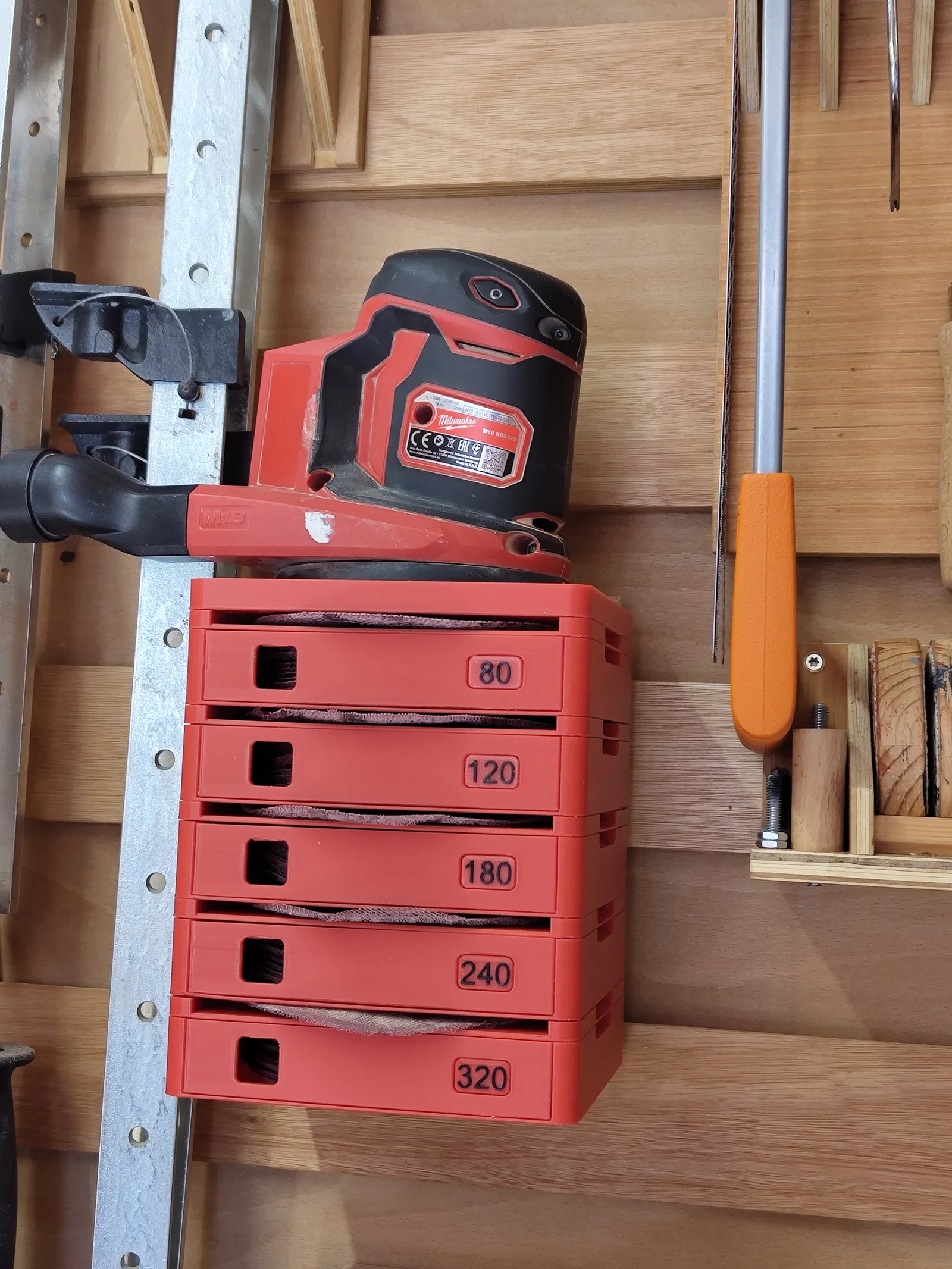

• Có chỗ để máy chà nhám (sander) ở phía trên.

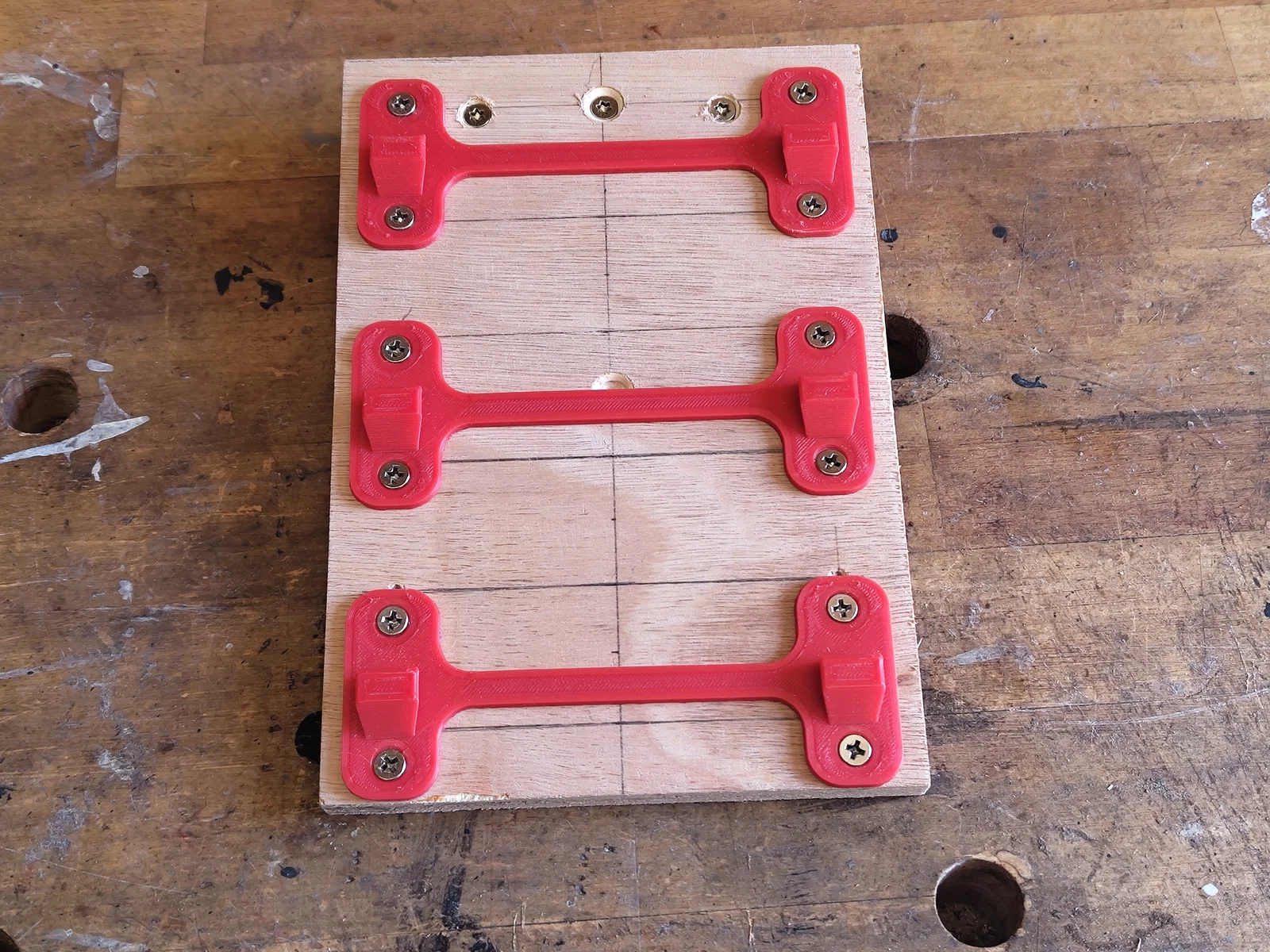

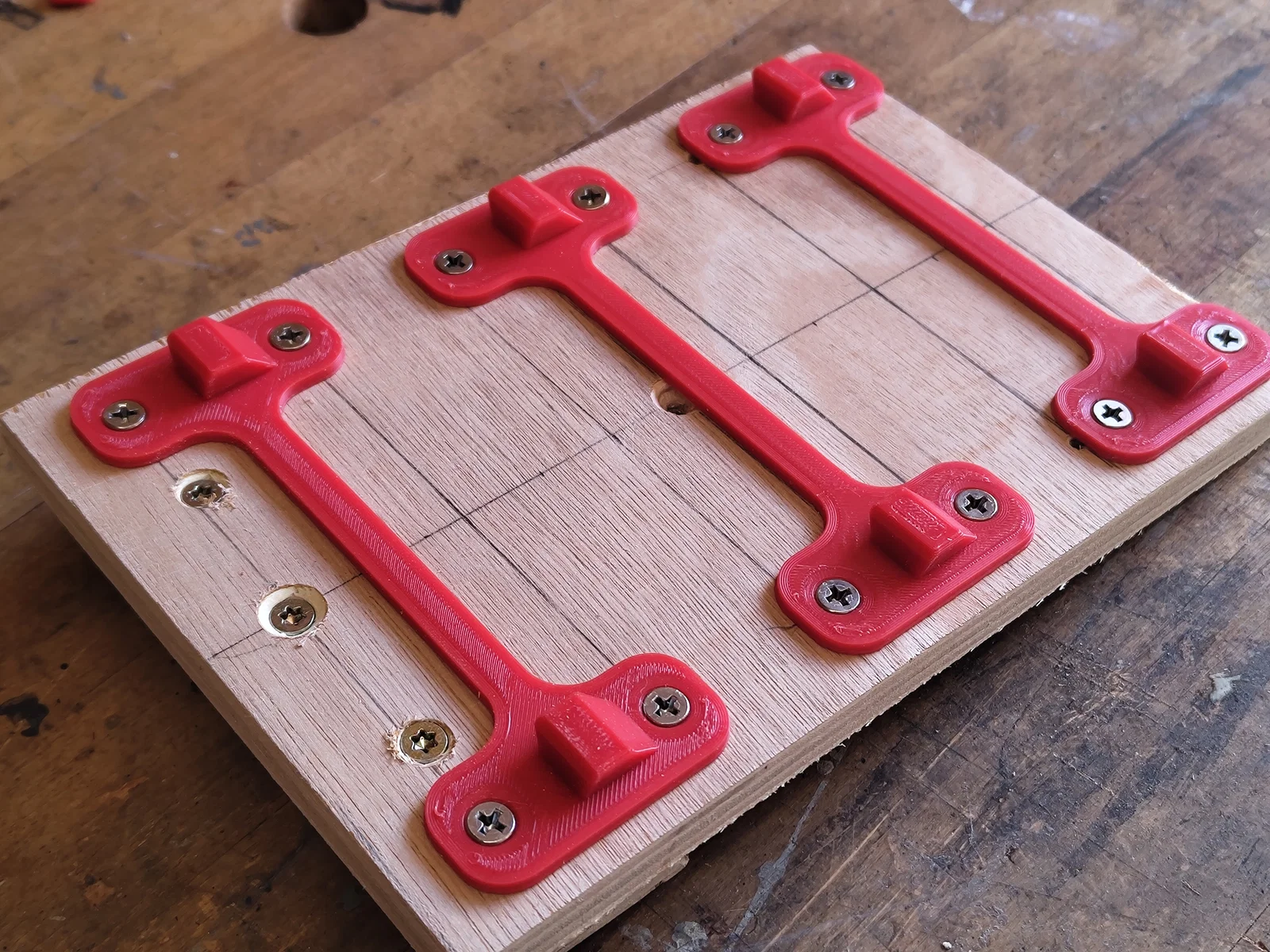

• Có thể treo tường bằng ngàm dovetail (đã kèm).

Customising

Mình có đính kèm file F3D, có thể tuỳ biến đầy đủ và đã setup để dùng disc 125mm với đường kính cộng thêm 5mm (disc Mirka Abranet mình dùng gần 130mm), cộng thêm 2mm clearance cho chắc ăn.

Gần như kích thước nào cũng chỉnh được, nhưng thật ra bạn chỉ cần đổi một vài thông số chính:

• discDiameter: Đường kính sanding disc của bạn (đã tính phần dư – mình thấy cộng ít nhất 5mm là hợp lý để dễ đưa xấp disc vào/ra khỏi khay).
• outerWidth: Tổng bề rộng của tất cả các lớp/module. Phải lớn hơn discDiameter.
• outerDepth: Tổng bề sâu của tất cả các lớp/module. Phải lớn hơn discDiameter.
• lowerDiscStorageHeight: Chiều cao khay chứa disc. Mình thấy 27mm đủ để chứa 10–12 disc, có khi tới 15 nếu nhét chặt.
• pegDiameter và pegDiameterClearance: Chỉnh để chốt (peg) vào đủ khít để các lớp không bị xê dịch, nhưng không chặt tới mức lúc tách lớp bị giật gãy! Mình thấy lần lượt 6 và 0.15mm chạy ổn.
• upperDiscHorizontalOffset: Mức disc “đang xài” nhô ra phía trước so với disc trong khay. Tăng thông số này để disc lòi ra nhiều hơn. Với thiết lập hiện tại, disc ~130mm của mình nhô ra khoảng 10mm, đủ để chụp nhanh khi đang vội.
• magnetDiameter và labelMagnetHoleDiameter quyết định đường kính lỗ cho từng loại nam châm. Mình thấy 6.1mm vừa đẹp cho nam châm 6x2mm mình mua trên Amazon, nhưng tuỳ mỗi người (YMMV). Mặc định labelMagnetHoleDiameter dùng magnetDiameter, nhưng bạn có thể đặt riêng nếu muốn dùng nam châm khác kích thước cho phần nhãn.

Tips

• Mình thấy v2 của khay disc ngon hơn v1 nhiều, vì v2 cho phép lấy disc chưa dùng mà không cần tháo cả chồng module ra. Mình vẫn để kèm v1 vì có thể hữu ích với một số bạn, và vì nó vẫn tôn trọng đầy đủ các parameter/kích thước liên quan mà bạn có thể chỉnh.
• Bạn có thể in cánh cửa (door) cho khay v2 theo kiểu “face down”, nhưng mình thích in dựng đứng (tức đúng theo hướng lúc dùng) vì hai lý do:
  • Nhìn đồng bộ với thân khay/các lớp của module, mình thấy đẹp hơn.
  • Không cần in support cho các lỗ nhãn.
• Nếu in cửa theo kiểu dựng đứng, bạn có thể sẽ cần helper discs / mouse ears để tránh mẫu bị bong khỏi bed trong lúc in. Mình thì có bị! Mình đặt mouse ears ở cạnh sau – vậy mặt trước vẫn sạch đẹp và đỡ phải dũa/clean bavia.

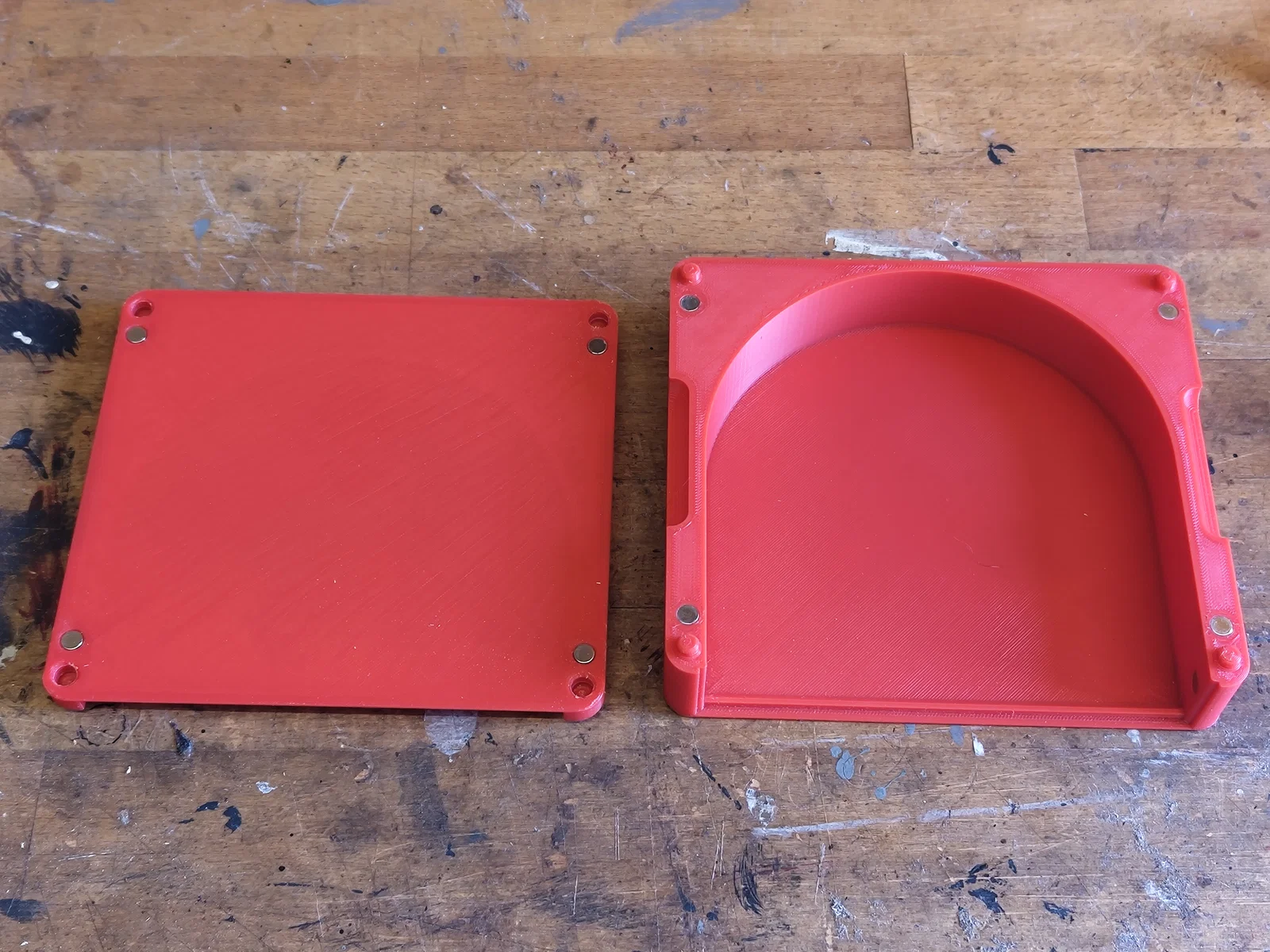

• Thiết kế dùng khá nhiều nam châm. Mỗi lớp có thể dùng tới 14 viên (4 trên, 4 dưới, 4 cho cơ chế snap của cửa và 2 cho cơ chế snap của nhãn). Tuy nhiên bạn có thể thay một phần bằng đai ốc thép thường M3 mà chức năng hầu như không giảm (nếu có thì cũng rất ít):
  • Thay 4 nam châm ở một trong hai mặt: hoặc mặt trên hoặc mặt dưới của mỗi lớp. Nhớ làm cho nhất quán (chỉ chọn trên hoặc chỉ chọn dưới), không là chồng module sẽ không giữ được với một số cấu hình.
  • Thay 2 nam châm trong cửa khay v2 hoặc 2 nam châm đối ứng của nó trong thân khay v2. Dùng nam châm cả hai phía thường là hơi dư.
  • Thay nam châm trong phần nhãn – thật ra nhãn không cần lực hút lớn để nằm yên.

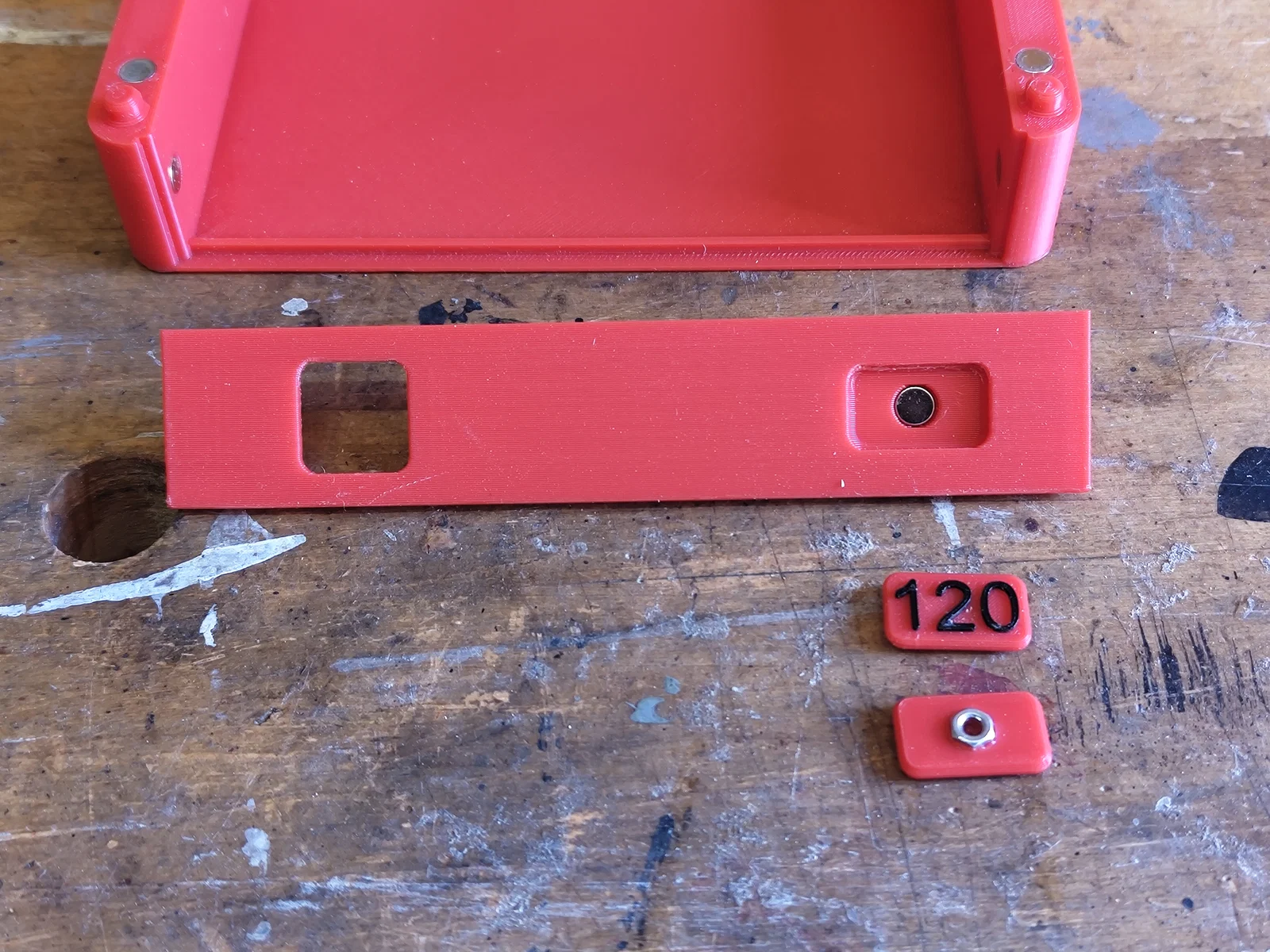

• Nhãn được thiết kế để in chữ bằng một màu riêng. Chỉ cần thêm layer change (M600) tại chỗ phần thân nhãn in xong, rồi đổi sang filament có màu tương phản với màu nền. Mình rất thích chữ đen trên nền đỏ, chắc tại mình cũng “mê” Team Red Power Tools.
• Mình có kèm một cặp model mẫu cho cơ chế gắn peg và lỗ. Mình khuyên nên in thử một cặp để kiểm tra độ ăn khớp của peg. Độ khít sẽ thay đổi theo rất nhiều yếu tố (máy in, filament, setting slicer, v.v.).
  • Nếu cần chỉnh peg hoặc clearance, hãy chỉnh trong cửa sổ “parameters” của Fusion, rồi export hai body Peg Sample - Peg và Peg Sample - Hole ra STL và in thử.
• Dù đã chỉnh, mình vẫn thấy cần rà lại lỗ peg bằng mũi khoan 6mm gắn vào tay khoan (hand chuck). Dù MK3S+ của mình đã được tune khá ổn, vài lớp đáy vẫn hay bị “squish” làm lỗ nhỏ hơn chút.

Print

• Mình dùng Sunlu PLA+, thêm mouse ears ở các góc để giảm cong vênh.
• Mình thấy layer height 0.3mm là ổn, vì để trong workshop là chính.
• Đừng tiết kiệm perimeter hay top/bottom layers quá – nếu yếu quá, phần đế ngang của chỗ giữ disc “đang xài” sẽ bị võng và nhìn xấu.
