Mô hình kiểm tra dung sai ren và hình dạng 3D (Tolerance Test)

Mô hình kiểm tra dung sai ren và hình dạng 3D (Tolerance Test)

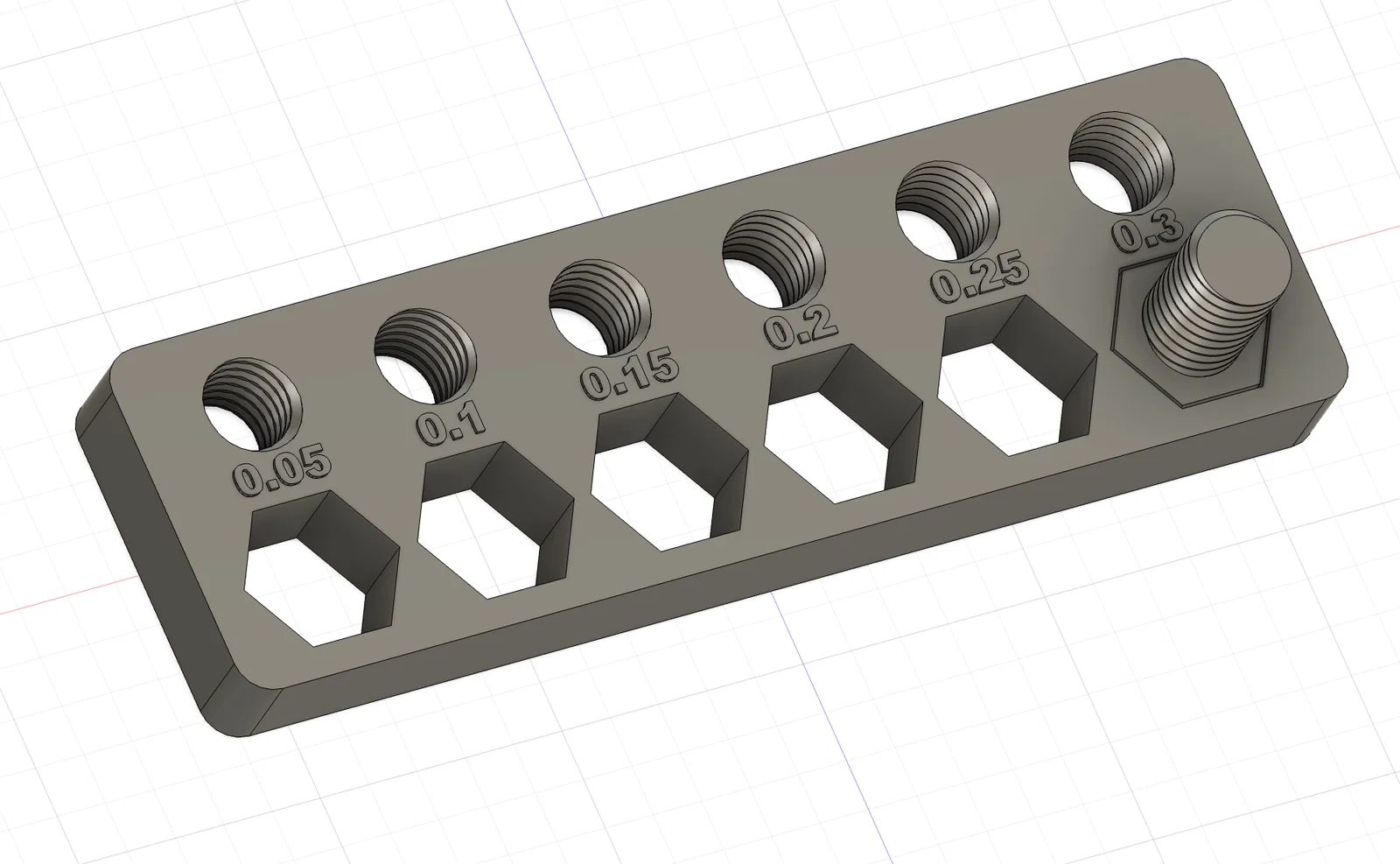

Khi bạn mới bắt đầu với in 3D hoặc vừa chuyển sang sử dụng loại nhựa mới, việc kiểm tra độ chính xác của máy in là cực kỳ quan trọng. Mô hình kiểm tra dung sai (Tolerance Test) này được thiết kế chuyên biệt để giúp bạn xác định khả năng in các chi tiết ren và hình khối chính xác đến mức nào. Với bộ khung này, bạn có thể kiểm tra khoảng hở (clearance) từ 0.05 mm đến 0.3 mm, với các bước nhảy 0.05 mm, giúp bạn tìm ra thông số tối ưu nhất cho cấu hình máy của mình.

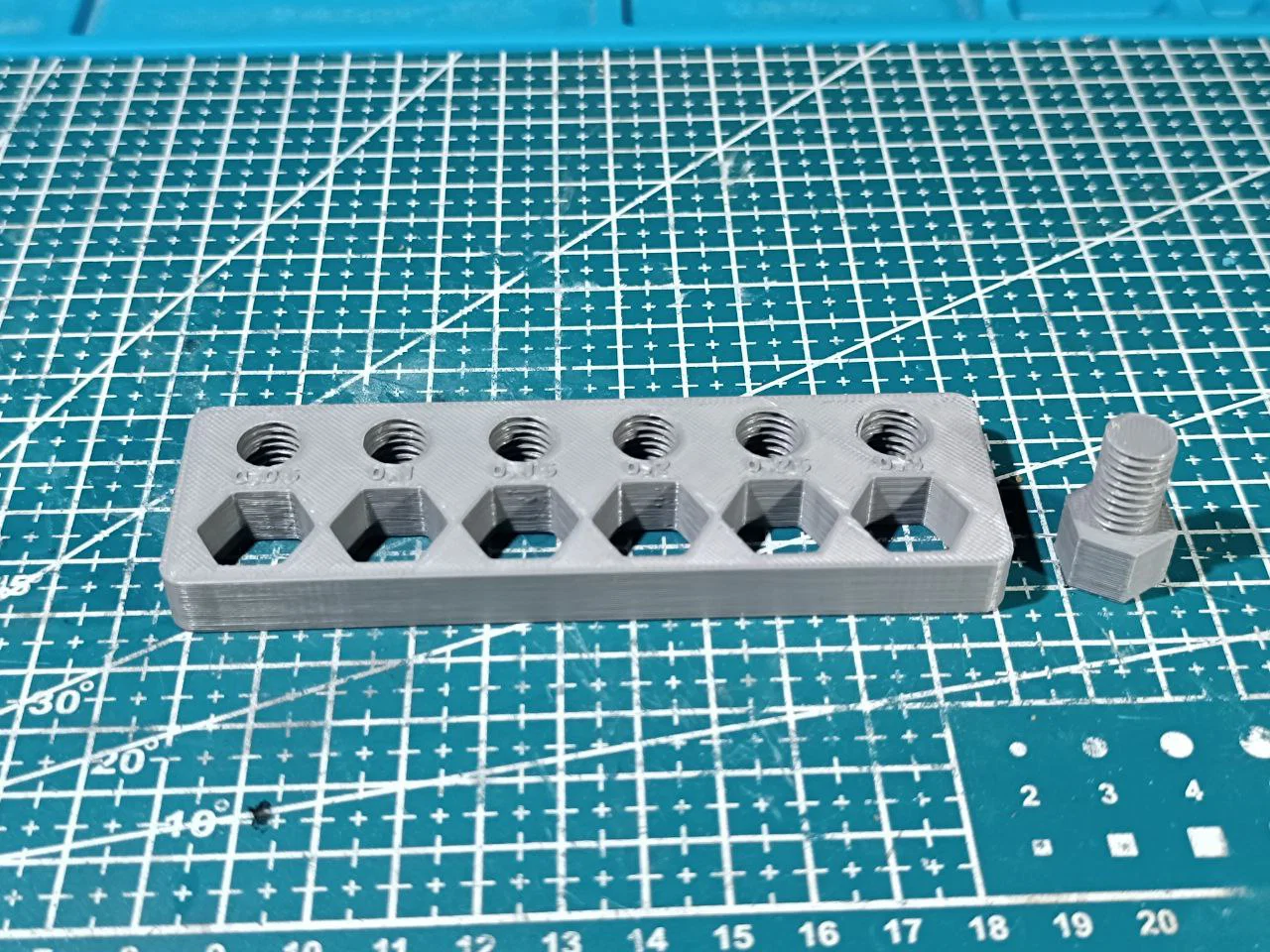

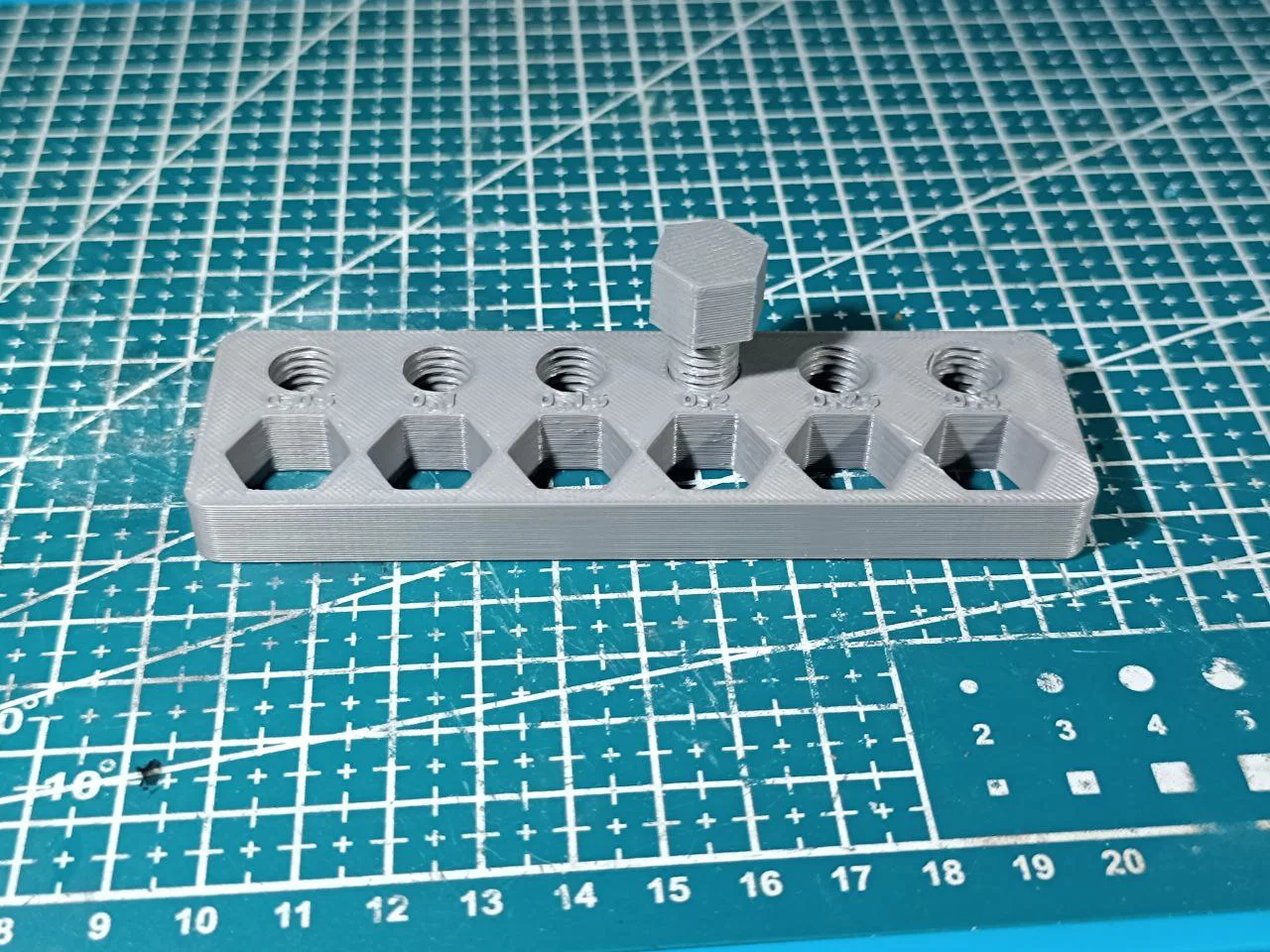

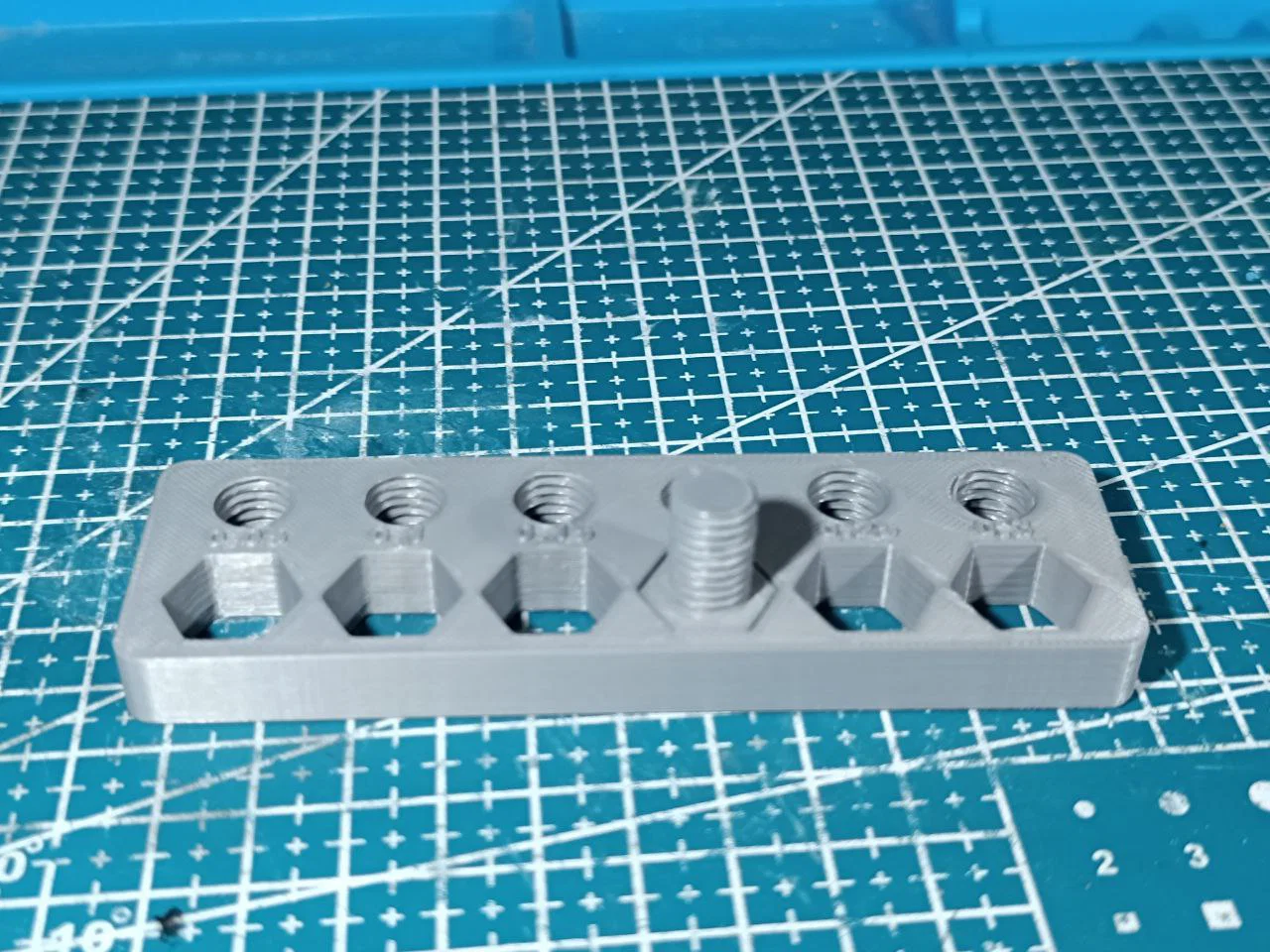

Cách sử dụng rất đơn giản, bạn chỉ cần in mô hình này với các thiết lập slicer hiện tại mà bạn đang dùng. Sau khi in xong, hãy lấy con ốc đi kèm và thử vặn vào các lỗ ren tương ứng trên thanh kiểm tra. Bạn sẽ thấy ngay mức dung sai nào là vừa vặn nhất, mức nào quá chặt khiến không thể vặn vào, hoặc mức nào quá lỏng lẻo. Điều này giúp bạn hiểu rõ hơn về khả năng đùn nhựa của máy in, từ đó điều chỉnh thông số "Horizontal Expansion" hoặc "Flow Rate" trong phần mềm slicer một cách hiệu quả nhất.

Đây là công cụ không thể thiếu cho bất kỳ ai muốn in các chi tiết lắp ghép cơ khí phức tạp. Việc hiểu rõ dung sai giúp các bản in của bạn lắp vào nhau trơn tru mà không cần phải dùng lực hay gọt giũa thủ công. Dưới đây là một số lưu ý quan trọng khi sử dụng mô hình này:

• Dải dung sai linh hoạt: Cung cấp các mức từ 0.05mm, 0.1mm, 0.15mm, 0.2mm, 0.25mm đến 0.3mm giúp bạn đo lường chính xác.
• Tối ưu hóa lắp ghép: Giúp bạn tự tin hơn khi in các bộ phận máy móc hoặc khớp nối có ren mà không sợ bị kẹt.
• Lưu ý về vật liệu: Với PLA, vật liệu cứng nên khá dễ kiểm tra, nhưng với PETG hoặc ABS, bạn cần chú ý đến độ co rút của nhựa để chọn dung sai phù hợp.
• Thiết lập in: Nên in với layer height từ 0.16mm đến 0.2mm để đạt được kết quả kiểm tra ren chính xác nhất.
• Làm sạch bề mặt: Hãy đảm bảo bàn in được cân chỉnh chuẩn xác để tránh các lỗi dính nhựa không đáng có ảnh hưởng đến kết quả đo.
• Kiểm tra định kỳ: Mỗi khi đổi cuộn nhựa mới hoặc thay đầu phun (nozzle), bạn nên in lại bài test này để tái cấu hình thông số cho chuẩn nhất.

Việc đầu tư thời gian cho các bài test như thế này tuy nhỏ nhưng sẽ tiết kiệm rất nhiều nhựa và thời gian cho các dự án lớn sau này của bạn. Chúc bạn có những bản in thật hoàn hảo!
