Bát gắn BTT TMC5160T Pro AWD + MCU Board cho Octopus & Manta M8P

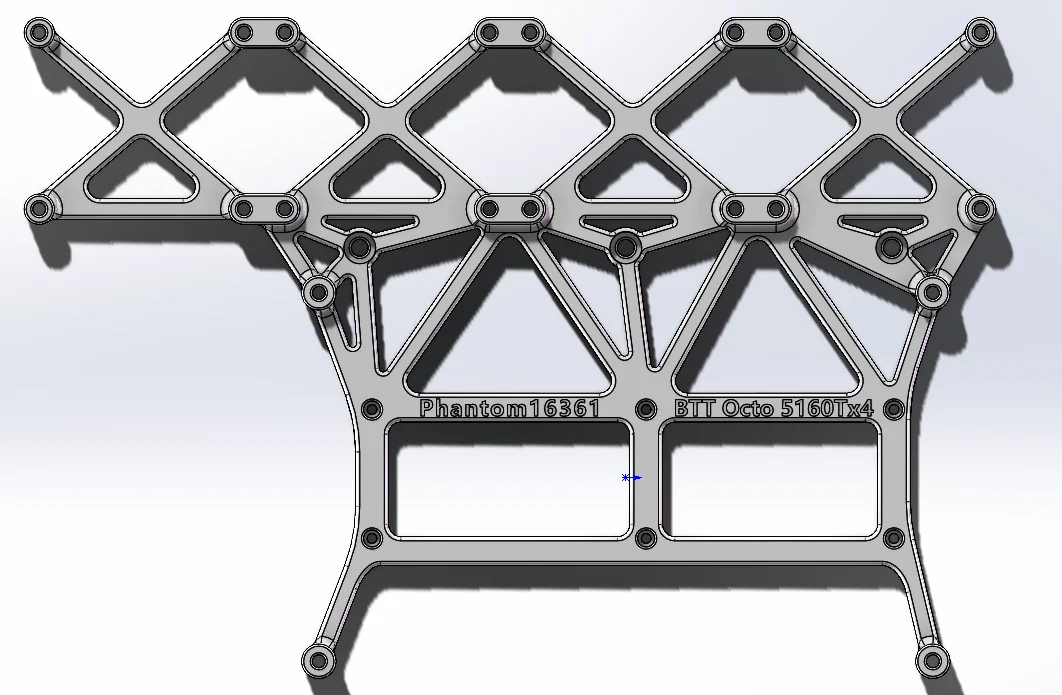

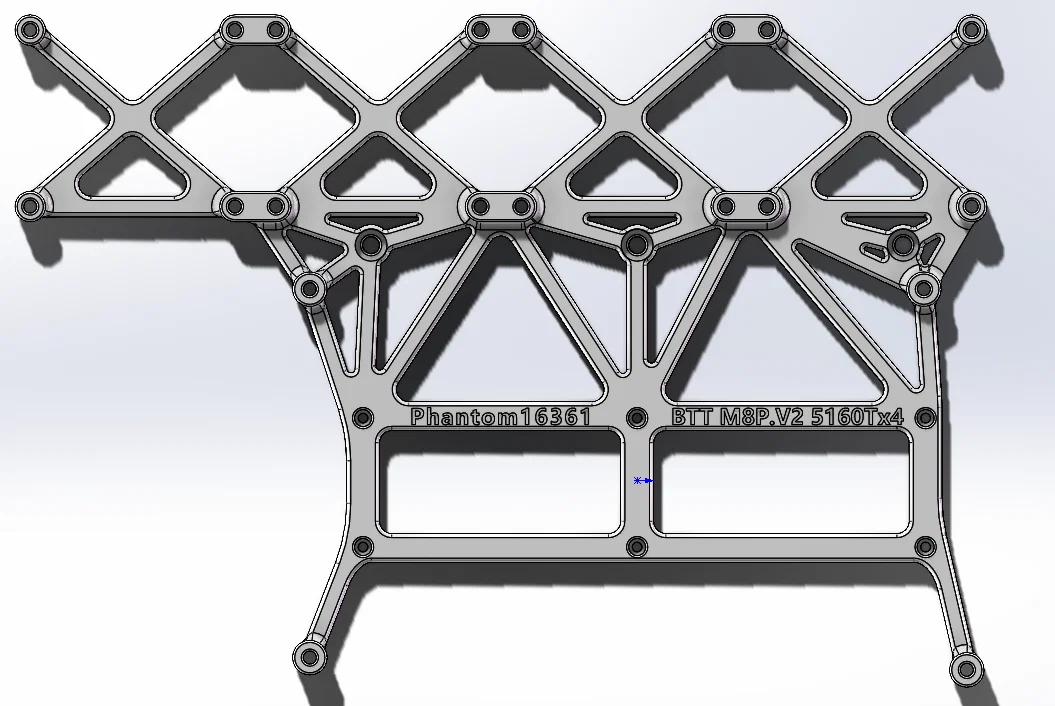

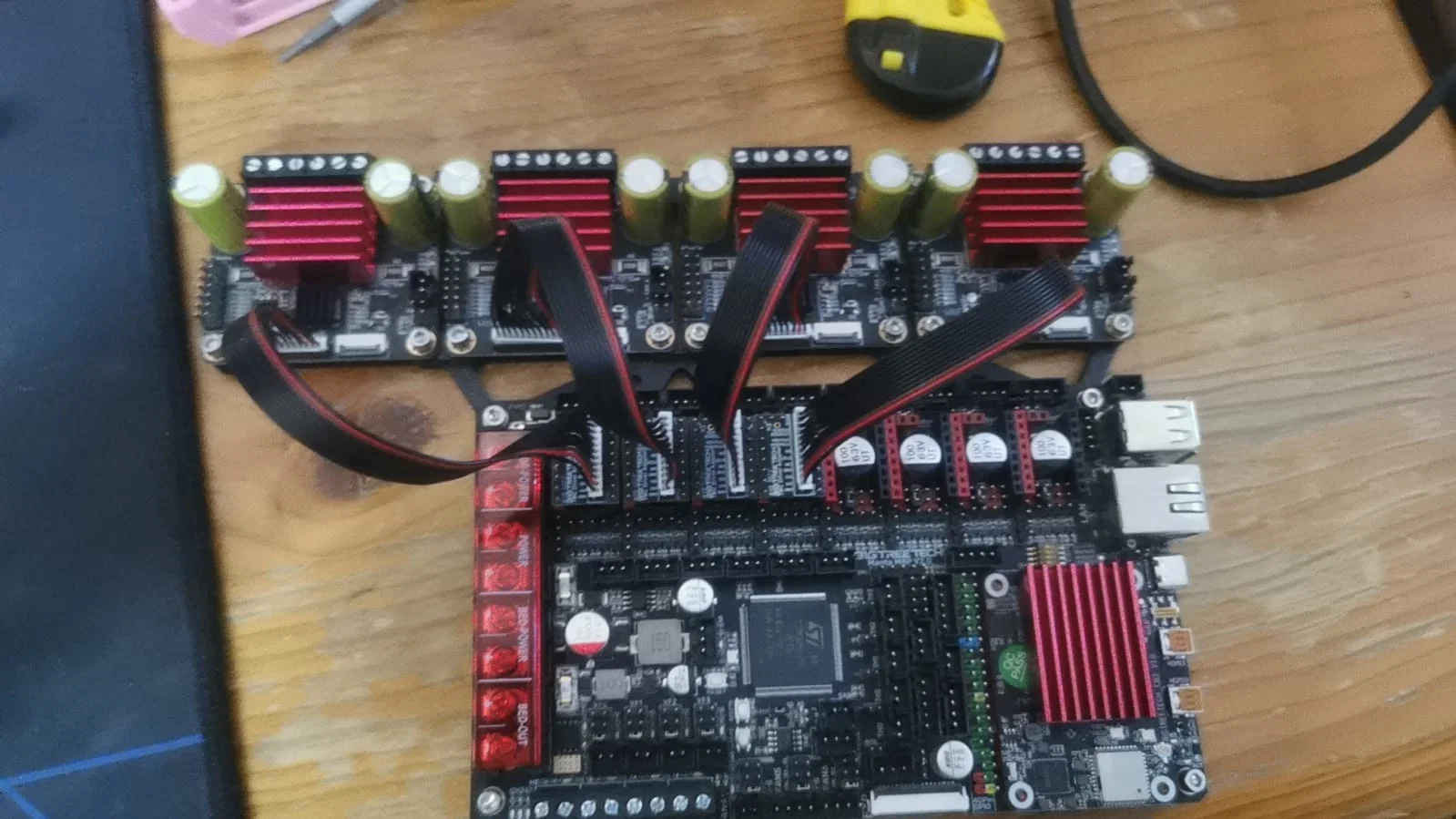

Đây là bộ mounting bracket cho MCU Board dùng với Octopus và Manta M8P, có thể gắn 4 driver BTT TMC5160T Pro cho các bản mod AWD / VZbot.

BOM:

20X M3*4*5 Heat set inserts

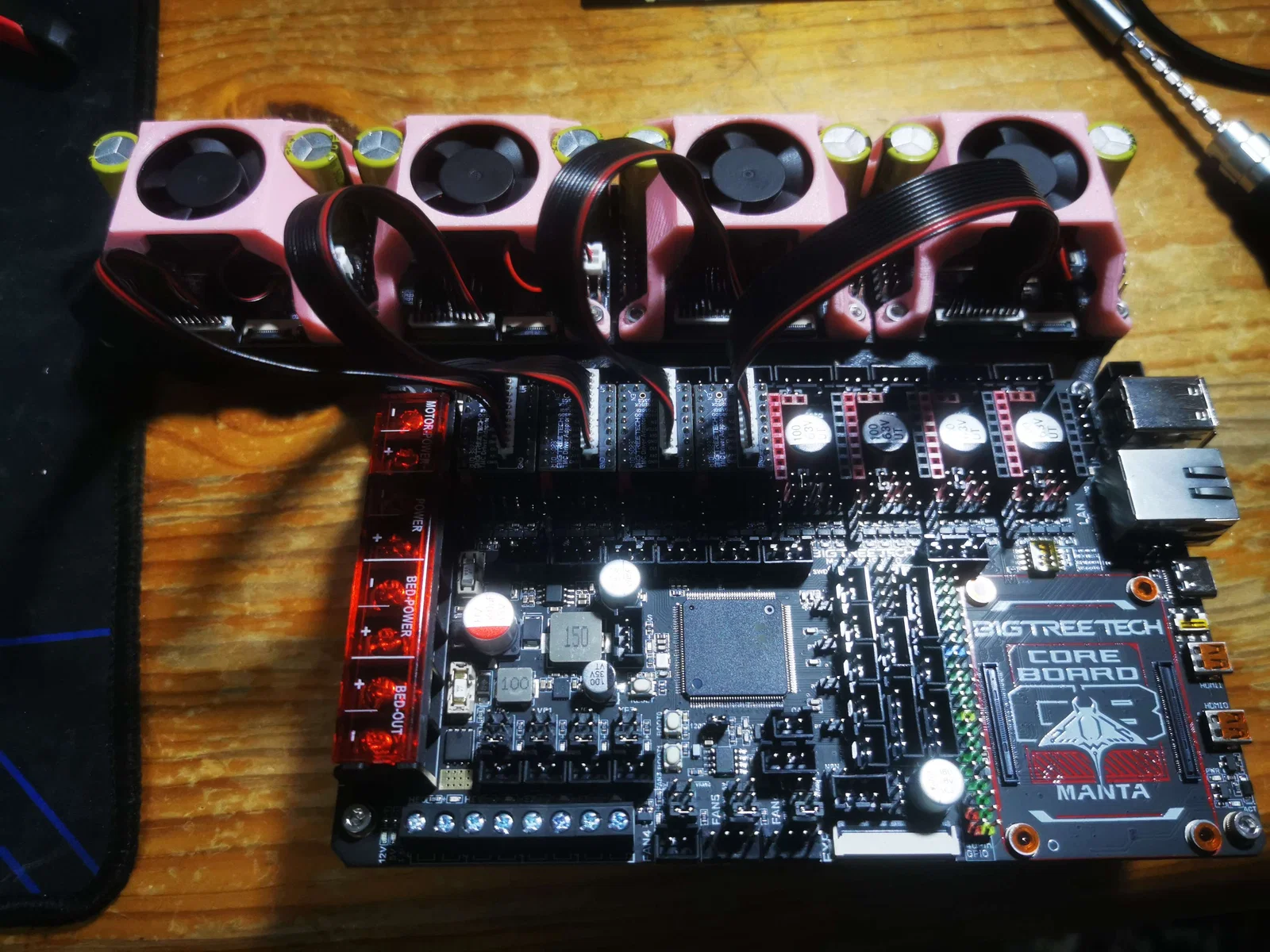

20X M3*8 SHCS (Nếu dùng các fan case như trong hình thì cần 16X M3*10 và 4X M3*8)

Hai phương án lắp đặt:

• 6X lỗ vít tự ren M2 theo kiểu gắn DIN tiêu chuẩn của Voron. Thiết kế này vẫn theo hướng “MCU ở giữa thanh DIN” để hạn chế che/đụng các linh kiện sẵn có khác.

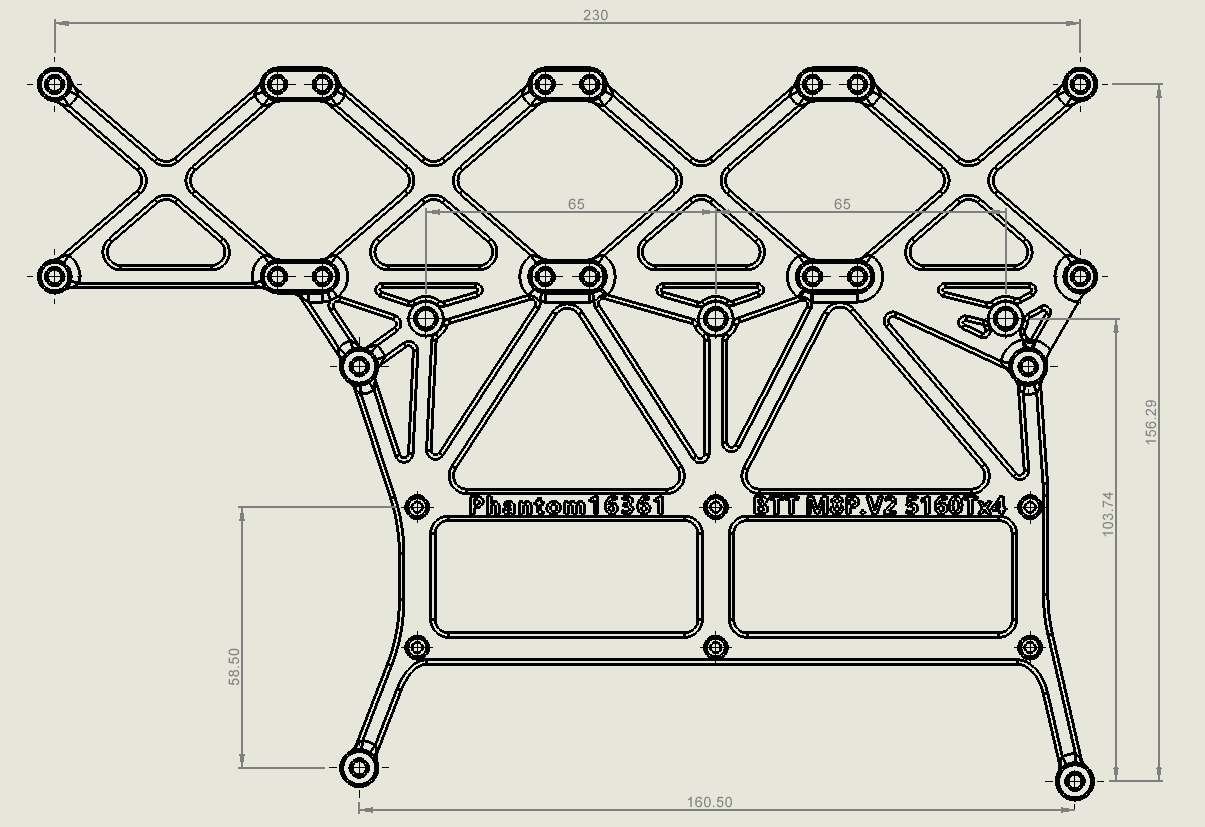

• 3X lỗ M4 BHCS (có thể dùng SHCS nhưng sẽ bị lòi ra thêm 2mm) nằm giữa cụm TMC5160 và MCU để gắn lên tường (Wall mounting). Các lỗ cách nhau 65mm. Khuyến nghị chèn thêm miếng đệm TPU hoặc silicone 1–2mm giữa bracket và bề mặt lắp để giảm rung và hạn chế tích nhiệt.

Xin cảm ơn nhiều tới Buttermilk Crispy Chicken Salad vì thiết kế .
