Giá Đựng Kính Mát Gắn Trần Cho INEOS Grenadier (Phiên Bản Low-Profile)

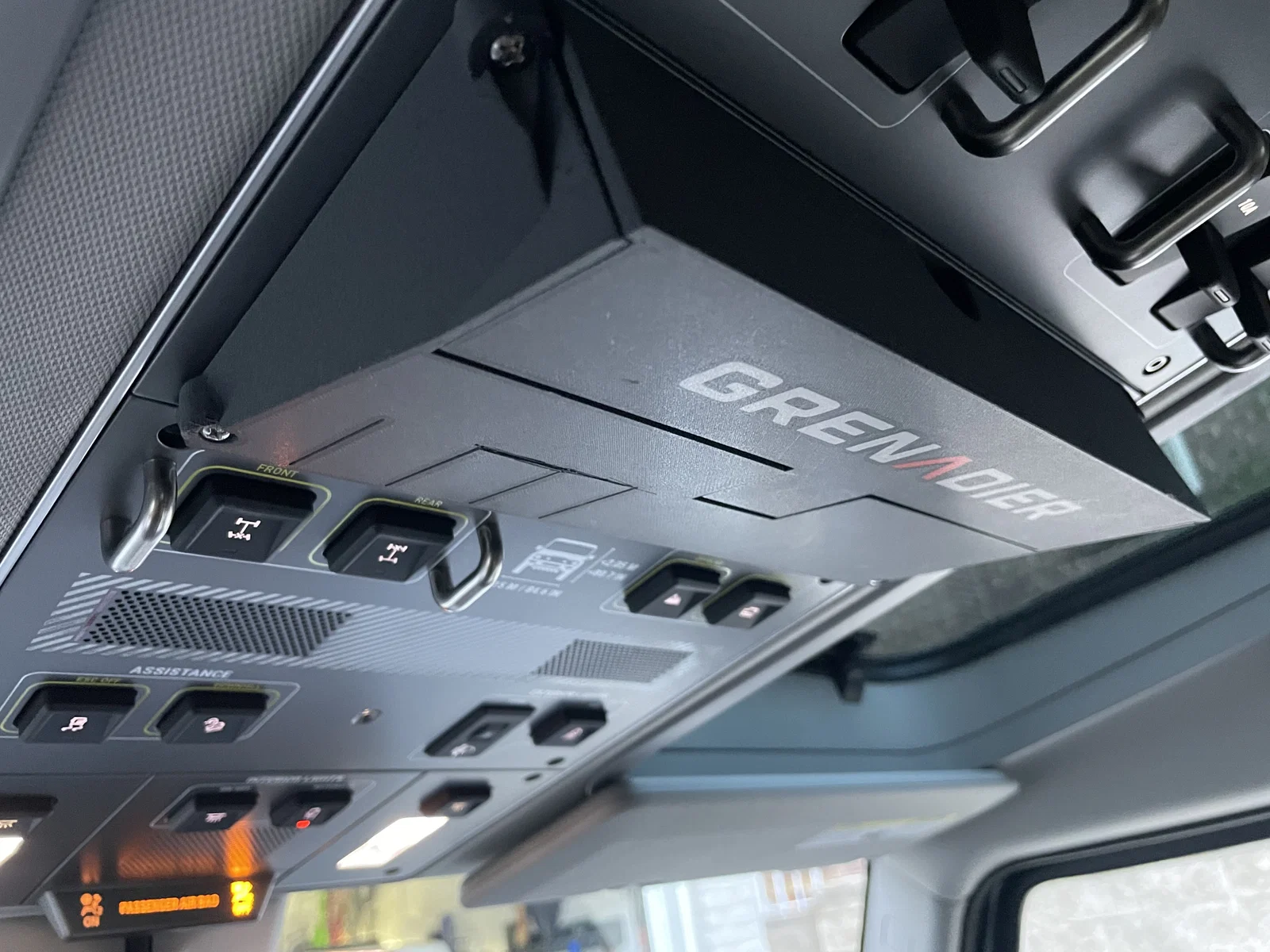

Chiếc INEOS Grenadier vốn không có chỗ để kính mát tiện lợi. Thiết kế này giúp bạn tận dụng phần trống trên bảng điều khiển trần xe (overhead console). Đây là phiên bản Low-Pro (hồ sơ thấp), chiếm ít không gian hơn nhưng vẫn đảm bảo bạn có thể quan sát các nút bấm phía trước. Ngoài ra, nó còn có không gian và điểm gắn để bạn đặt bộ điều khiển cửa cuốn gara.

Có ba nhóm file chính:

1. Bản thùng chứa trơn (plain box) có thể dùng làm đế cho các mục đích khác.
2. Phần thân chính của hộp đựng kính.

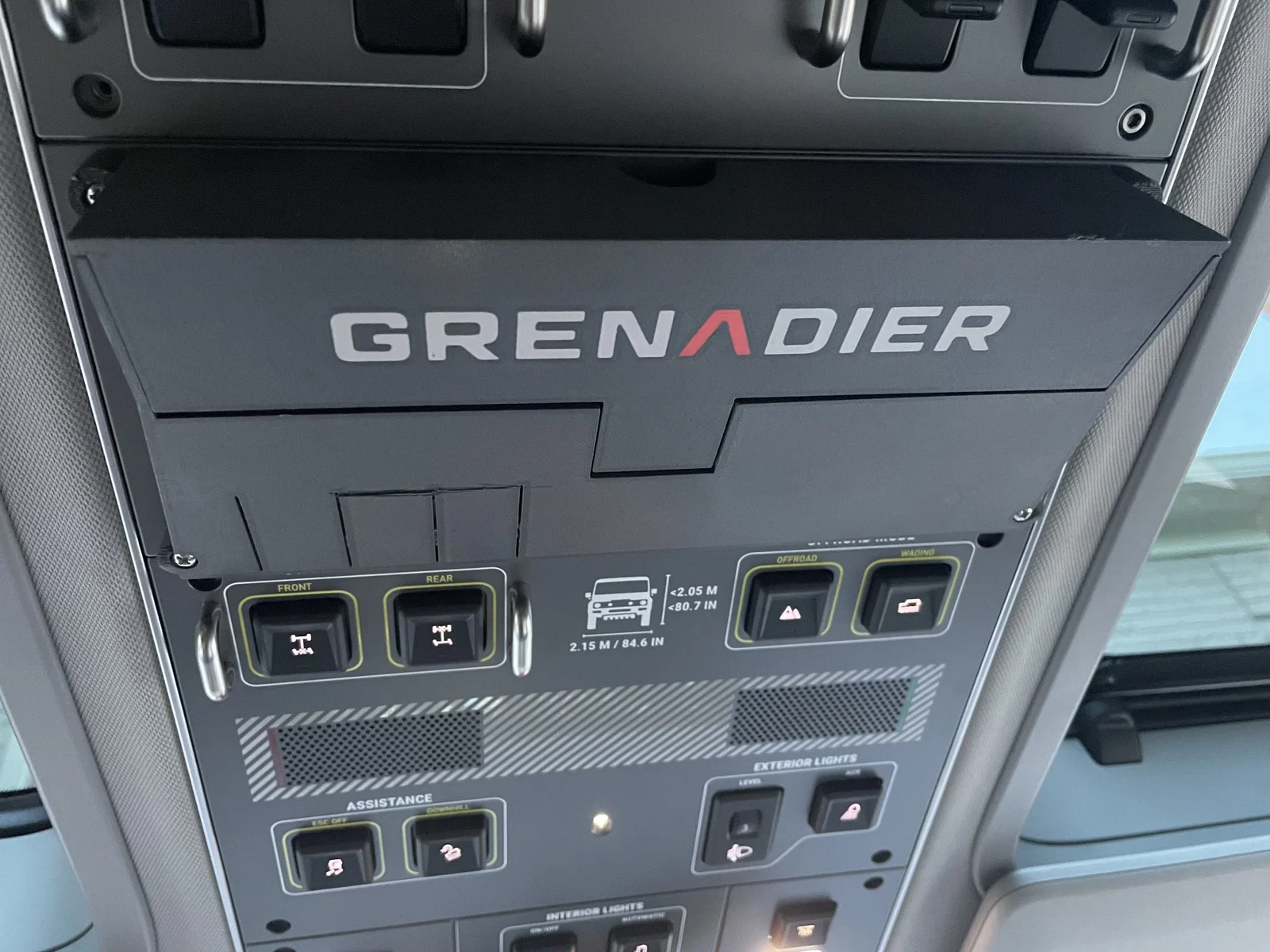

3. Hai phiên bản cửa. Một bản cửa trơn (BARE). Bản còn lại gồm ba phần: cửa, chữ "A" (thực ra là hình chữ V ngược) và phần chữ còn lại “GREN DIER”. Các file có đuôi LOGO, GRENDIER và ”A” chính là phiên bản có logo.

Các chi tiết khá lớn nên mình dùng máy in XL để in. Mình sử dụng nhựa PETG CF cho bề mặt nhám mờ, còn phần chữ thì in bằng PETG thường.

Bạn cần một ốc vít và đai ốc M3 để giữ cửa. Có 4 lỗ (mỗi bên 2 cái) để gắn nam châm 8mm x 3mm giúp cửa đóng chặt hơn. Thiết kế này bắt vít trực tiếp đè lên console hiện tại: bạn chỉ cần tháo 4 con ốc cũ ra và thay bằng ốc ren thô M4x20.

(Lưu ý: Loại ốc này không hoàn toàn chuẩn xác 100% nhưng khá vừa vặn. Mình hơi lo việc tháo lắp nhiều lần sẽ ảnh hưởng đến lỗ nhựa, nhưng hiện tại vẫn dùng ổn).

Cần chuẩn bị:

• 1 ốc và đai ốc M3
• 4 nam châm tròn 8mm x 3mm
• Vải nỉ/vải mềm để lót bên trong tránh trầy kính
• Ốc ren thô M4x20mm (Tham khảo: https://www.mcmaster.com/99461A971)

HƯỚNG DẪN IN: Mình có thêm support ở phần đế nơi đặt đầu ốc. Dùng profile in PETG CF tiêu chuẩn.

• Chiều cao lớp in: 0.2mm
• Đối với cửa có LOGO, bạn chỉ cần mở cả ba file cùng lúc trong PrusaSlicer và gộp thành một vật thể. Các chốt nhỏ dùng để định vị, bạn có thể xóa chúng đi bằng negative space modifier.

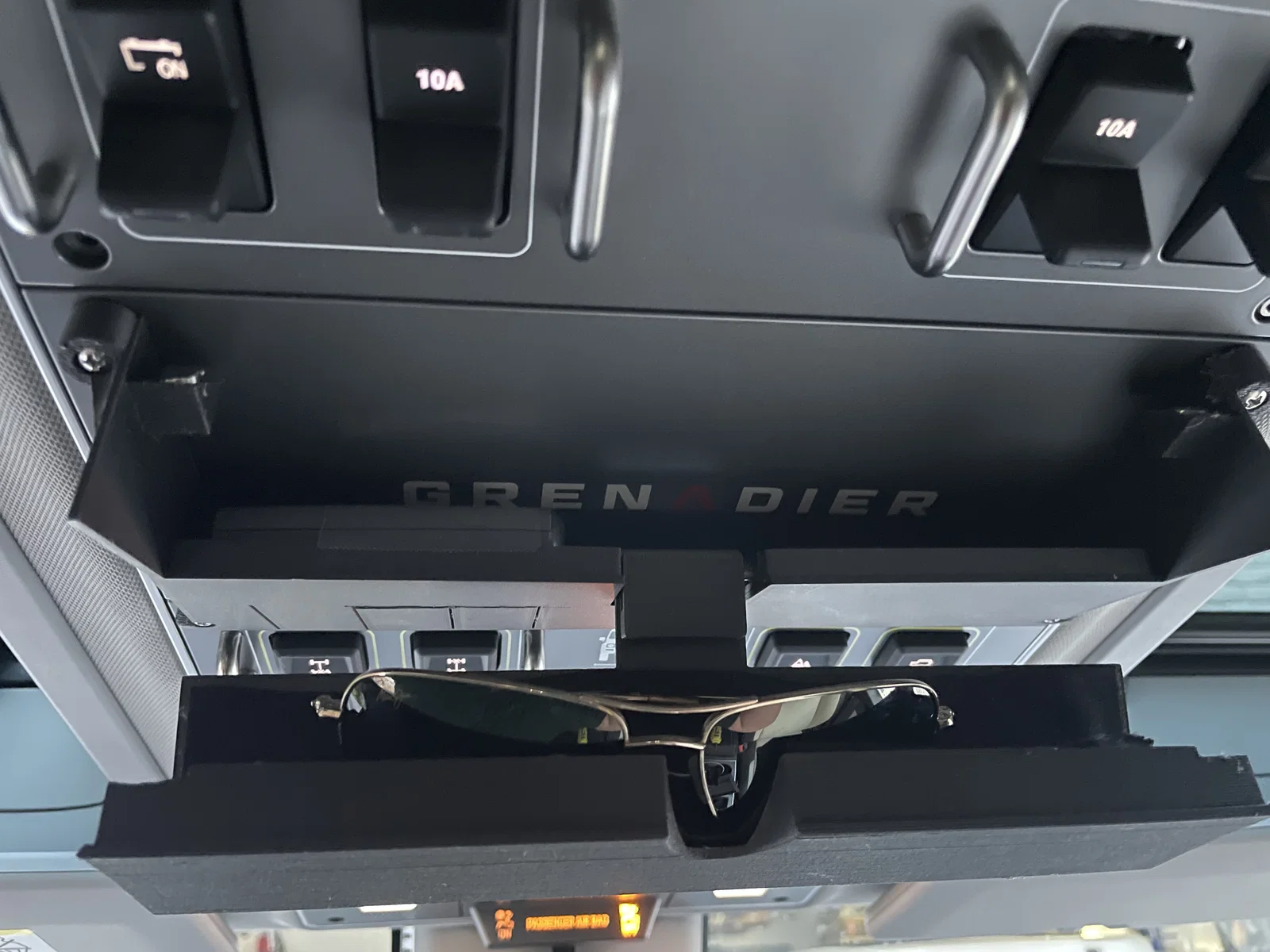

Lắp ráp: Gắn cửa bằng ốc vít M3. Mình dùng một chút keo nến để cố định đai ốc. Các lỗ gắn nam châm có thể cần làm sạch sơ qua. Mình lắp nam châm ở phần đế trước, sau đó để nam châm ở phần cửa tự "hít" vào vị trí để đảm bảo khớp nhất. Dùng keo nến dán vải nỉ lên bề mặt trong của cửa.

Việc lắp bộ điều khiển cửa gara vẫn là ẩn số. Mình có thiết kế sẵn các điểm gắn ốc M3, nhưng tùy loại điều khiển mà bạn có thể cần tùy chỉnh thêm.

MIỄN TRỪ TRÁCH NHIỆM: Mình không phải chuyên gia, vì vậy hãy tự chịu trách nhiệm khi sử dụng sản phẩm này nhé.
